bandgap电路，带版图，带隙基准电路设计
带隙基准电路设计，包含有
1、bandgap电路，仿真加版图项目文件
2、两级运算放大器，低频增益80dB
3、英文设计指导手册53页
4、中文设计过程记录18页
5、高清结果和电路的截图18张
工艺：180CMOS
温度系数ppm：7
电源电压：3.3V
电源抑制比（PSRR）：45dB
工程类设计，适合学习参考，性能优越
需要的私聊，接cadence电路设计
主电路

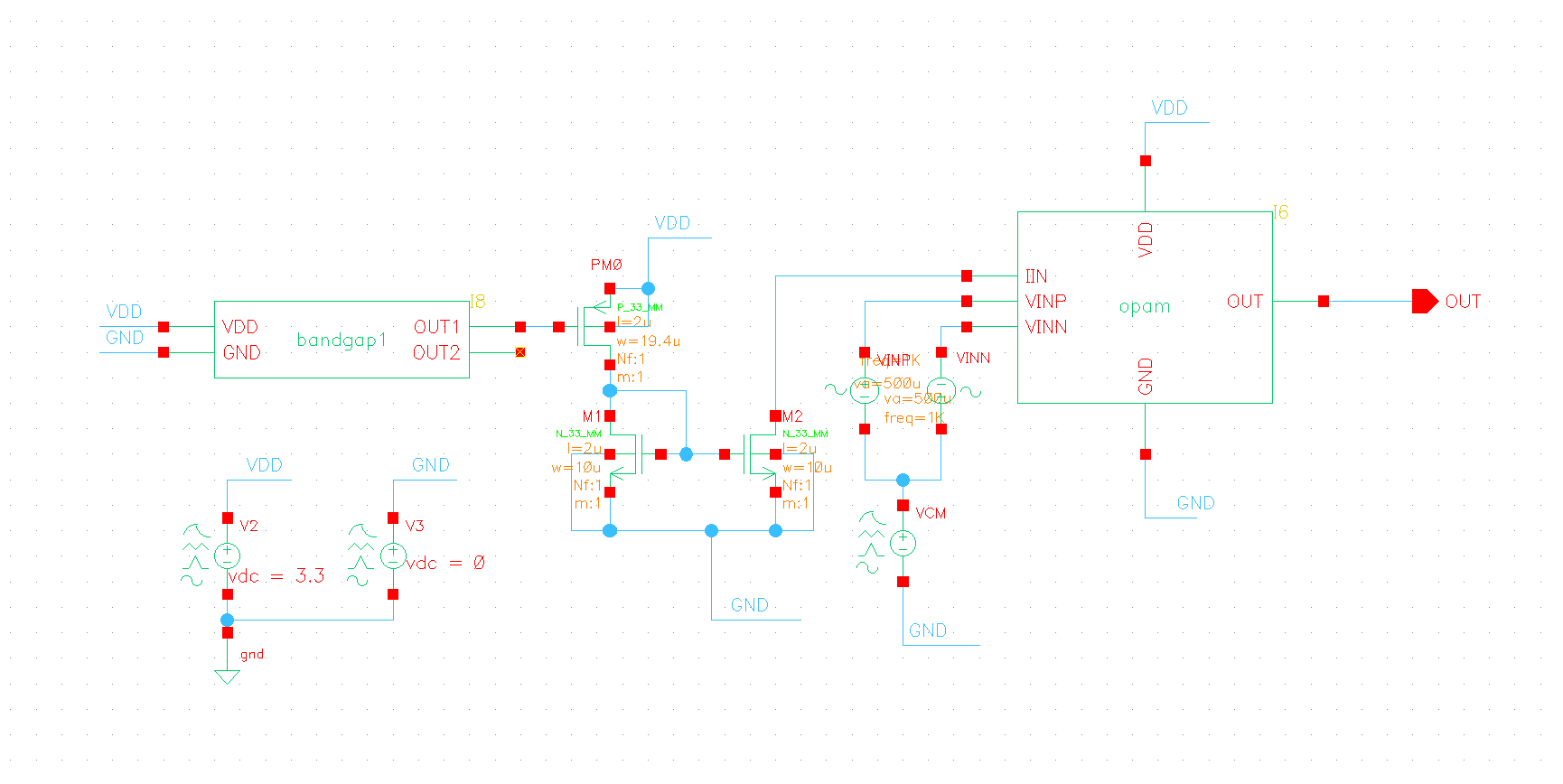

测试电路
bandgap带隙基准电路设计1，cadence
