1. 起因

这几天装灯暖浴霸，需要用到万用表，有点坏了，

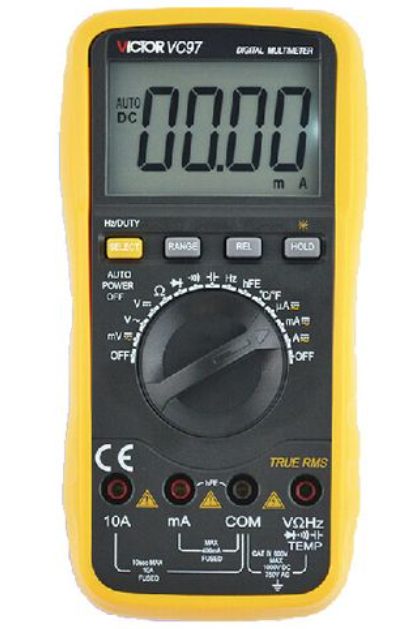

是大一大二上电工电子实验课时候买的万用表，胜利V97，也得有7-8年了，100多块钱。

2. 故障表现

坏的表现是：电阻档测不准，短接红黑表笔，出现几百欧，甚至无穷大。

解决方案：

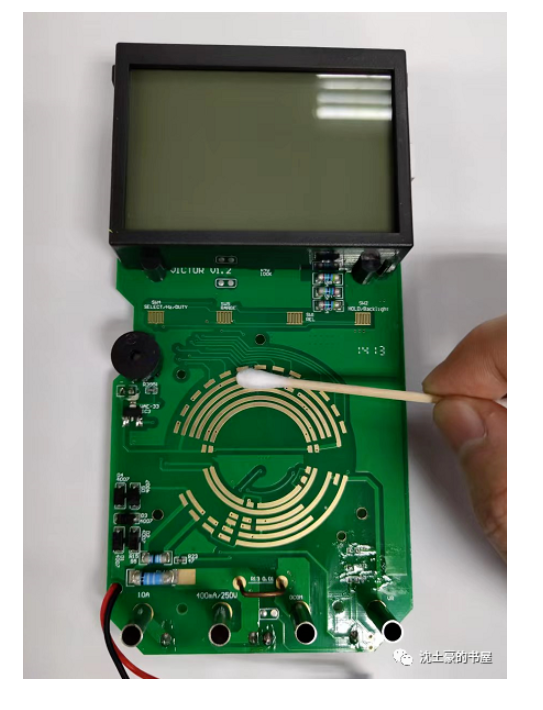

拆出环形的导电条，用洗板水和棉签，擦拭干净。

他的工作原理比较简单，就是通过旋转不同的档位，选通不同的通路，

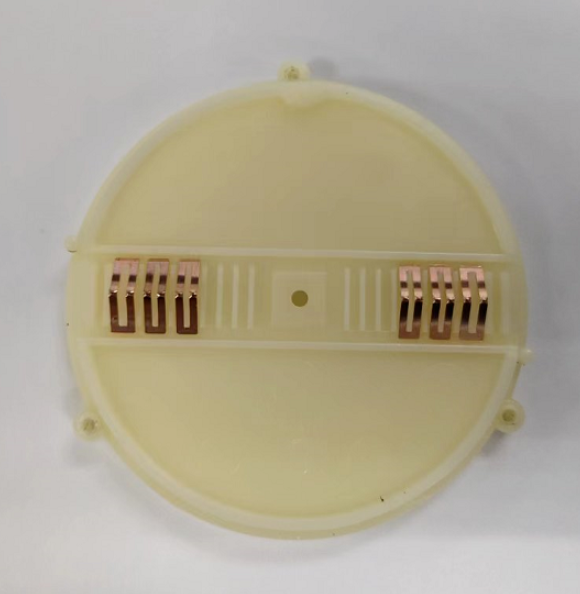

旋转的盘长这样：

这个环形导电条在设计当初，肯定是非常难的，为什么？

要考虑每个档位附近的档位，用户完全有可能用错，到底怎么排布才能使得容错率最大？

并且即便是附近的几个档位选错了，被测电路也不会烧毁万用表。

3. 组装

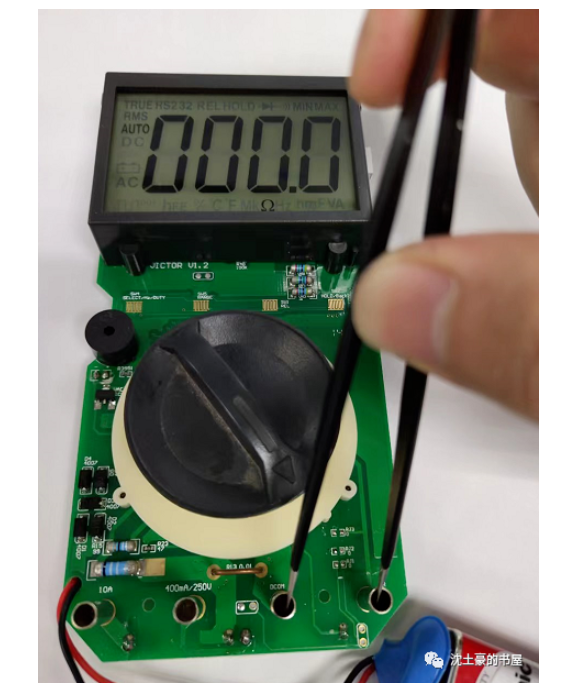

最后组装起来调试下，短接表笔，旋转到电阻档，0 ohm附近即可。

最后加一句，大家做事要细心，不要像我全部装好了螺丝，才发现旋钮装反了。

将就用一下吧，懒得处理~

---
