一、PCI总线简介

PCI(Peripheral Component Interconnect:外部设备互连）是由SIG集团推出的总线结构。它具有132 MB/S的数据传输率及很强的带负载能力，可适用于多种硬件平台，同时兼容ISA、EISA总线，PCI总线是一种高性能局部总线，是为了满足外设间以及外设与主机间高速数据传输而提出来的，在数字图形、图像和语音处理，以及高速实时数据采集与处理等对数据传输率要求较高的应用中，采用PCI总线来进行数据传输，可以解决原有的标准总线数据传输率低带来的瓶颈问题。

PCI可插接显卡、声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。
PCI总线系统要求有一个PCI控制卡，它必须安装在一个PCI插槽内。根据实现方式不同，PCI控制器可以与CPU一次交换32位或64位数据，它允许智能PCI辅助适配器利用一种总线主控技术与CPU并行地执行任务。PCI允许多路复用技术，即允许一个以上的电子信号同时存在于总线之上。
特点：
1.即插即用：是指当板卡插入系统时，系统会自动对板卡所需资源进行分配，如基地址、中断号等，并自动寻找相应的驱动程序。而不象旧的ISA板卡，需要进行复杂的手动配置。
2.中断共享：ISA卡的一个重要局限在于中断是独占的，而我们知道计算机的中断号只有16个，系统又用掉了一些，这样当有多块ISA卡要用中断时就会有问题了。PCI总线的中断共享由硬件与软件两部分组成。

计算机系统总线的发展历程

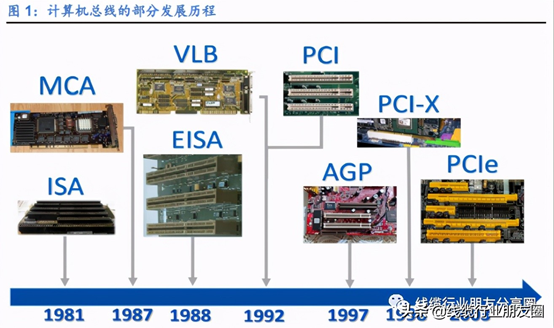

在这里插入图片描述

二、总线的传输速度表：

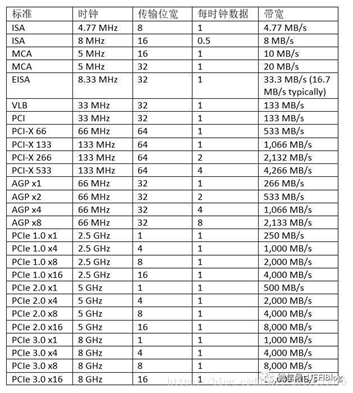

在这里插入图片描述

三、PCI-E简介

PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，是由英特尔在2001年提出的，旨在替代旧的PCI，PCI-X和AGP总线标准；PCI和PCI-X总线使用单端、并行信号进行数据传递，由于单端信号容易被外部系统干扰，其总线频率很难进一步提高，所以想到了使用高速串行总线，即差分传输形式，差分信号的优点是有目共睹的,主要是在共模抑制上面,因为差分对的物理结构是两条距离比较近的传输线,他们有共同的参考面,两条信号线传输相位相反幅值相等的信号,因此对于外界辐射的净电场几乎抵消,而且信号计算的是同一时间两条信号幅值的差值,那么对于相近的信号线来讲,收到干扰后产生的变化是相等的,因此差值也不会变化,这就提高了干扰的抑制能力，抗干扰能力强（信号完整性理论之差分讯号）代替并行总线，通过提高总线频率来提高总线带宽。
下图为pPCI和PCI-E接口的区别：
在这里插入图片描述
