概要

软件的基本流程图是我们在学习编程时的必修课，它很简单，却很实用。

需要说明的是，UML并不包括软件的基本流程图，但是为了方便我自己查阅，所以将基本软件流程图归纳到UML系列当中。读者切不要认为基本流程图是属于UML的。但是UML中有和基本软件流程图相对应的图，叫做" 活动图(Activity Diagrams) "。

本章对介绍的内容包括：
流程图介绍
流程图示例

流程图介绍

流程图（FlowChart）是描述我们进行某一项活动所遵循顺序的一种图示方法。它能通过图形符号形象的表示解决问题的步骤和程序。好的流程图，不仅能对我们的程序设计起到作用；在帮助理解时，往往能起到"一张图胜过千言万语"的效果。

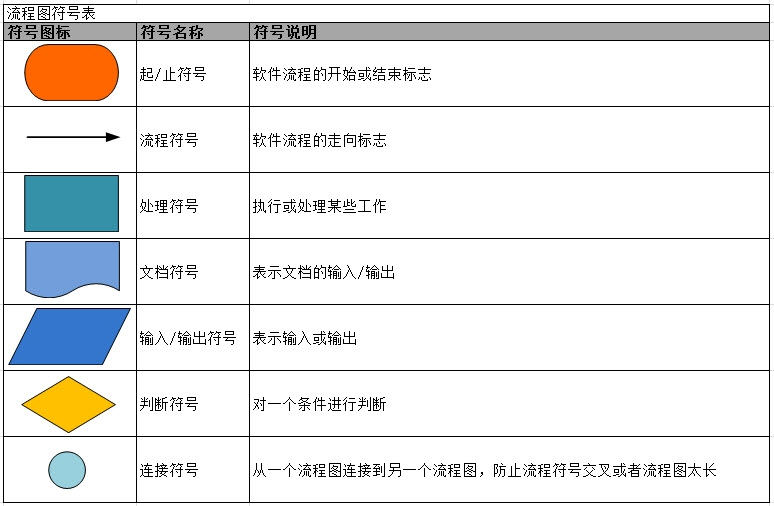

下面是美国国家标准学会(American National Standards Institute，ANSI)制定的一些常用流程图符号的表格：

流程图示例

下面通过一个示例进行演示。
示例代码

// 计算 [0, iLen-1] 闭区间的数的和
public class MathDemo {public static void main(String[] args) {System.out.print("please insert a number:");// 计算"0"到"iLen-1"的和int sum = 0;int iLen = getLen();for (int i=0; i<iLen; i++) {sum += i;}System.out.println("summary(0~"+iLen+")="+sum);}// 读取一个长度，默认返回100private static int getLen() {try {BufferedReader in = new BufferedReader(new InputStreamReader(System.in));// 读取一行，字符串String str = in.readLine();// 将该字符串转换为int整型数int len = Integer.parseInt(str);in.close();return len;} catch(IOException e) {e.printStackTrace();return 100;}}
}

运行结果：(如果我输入一个数字4)
