一、产生背景

在这里插入图片描述

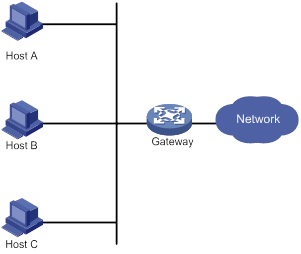

图 1
通常，同一网段内的所有主机上都存在一个相同的默认网关，如图 1所示，处于同一网段的主机A B C的默认网关路由器为Gateway,主机发往其它网段的报文将通过默认网关进行转发，从而实现主机与外部网络的通信。当默认网关发生故障时，本网段内所有主机将无法与外部网络通信。如下图 2，若Gateway发生故障，主机A、B、C通往外界的报文都不可达了。
在这里插入图片描述

图 2
解决这种问题的一个常见办法就是增加虚拟网关的数量，从而提高链路可靠性，而如果有多台网关，主机选择哪个网关路由器作为出口就成为需要解决的问题， VRRP协议就是为了解决这种情况而生。vrrp全称为Virtual Router Redundancy Protocol，即虚拟路由冗余协议，实现了对网关路由器的冗余备份。

二、基本概念

VRRP路由器（VRRP Router）：运行VRRP协议一个或多个实例的路由器。
虚拟路由器（Virtual Router）：指形成冗余备份的一组路由器，其在主机端看来相当于一台路由器，所以将这一组路由器看做一个虚拟路由器。
Master（Virtual Router Master）：备份组中承担流量转发的路由器。
Backup（Virtual Router Backup）：备份组中对Master路由器形成冗余备份的一台或多台路由器。
VRID（Virtual Router ID）：虚拟路由器标识，标识属于哪个备份组。
虚地址（Virtual Address）：虚拟路由器的ip地址，一个虚拟路由器可以拥有一个或多个虚ip地址。
虚MAC（Virtual MAC）：虚拟路由器的mac地址。
地址拥有者（Address Owner）：备份组中某路由器的接口ip地址与虚地址相同，则这个路由器为地址拥有者。一个备份组中只能有一个地址拥有者。
优先级（priority）：用以从备份组中选举出Master路由器。
抢占（preempt）：VRRP工作模式之一，Master路由器可以被具有更高优先级的路由器所替代。

三、应用场景

在这里插入图片描述

图 3
如图 3所示，将可以承担网关功能的上方两台路由器加入到备份组1中，实现对网关路由器的冗余备份，在底下的四台主机看来，他们的上游只有一台ip为10.1.1.1，mac地址为0000-5e00-0101的虚拟网关路由器，这个虚拟的网关路由器有其虚ip和虚mac地址，虚拟地址和虚拟mac就是10.1.1.1和0000-5e00-0101。备份组中的backup和master路由器都下发虚ip地址，但只有master的虚拟ip地址是激活的；只有master路由器才会将虚mac地址下内核，当收到arp请求时master进行应答，引导流量通过。
上面的两个VRRP路由器属于同一个备份组，备份组号为1，运行于抢占模式，Master的优先级比Backup的优先级高，承担流量转发任务。当备份组中的master路由器故障，backup能及时感知并从中选举新的master路由器进行流量转发，从而保证业务不中断。
Vrrp协议的常用组网方式为主备备份和负载分担两种。

四、 VRRP功能

IP地址的备份
由于网络中的主机是以Virtual router 的IP地址作为网关，当master down掉的时候，backup接替master的工作，网络中的主机不需要改变网关，仍然以Virtual router的IP作为网关。
这是VRRP最首要和重要的功能，该功能将网络路由黑洞的持续时间最小化，并能够实现负载分担功能。
首选路径指定
支持通过人工指定参数达到控制master的竞选结果，从而达到使用指定链路的目的。VRRP用简单易行的方法从冗余路由器中选取主路由器，这种方法就是设定优先级和抢占方式。根据优先级来确定参与备份组的每台路由器的地位，用户可以通过设定优先级和抢占方式来指定某一路由器成为Master或Backup，达到控制虚拟路由器的行为的目的。
最小化服务中断时间
当进行master选举的时候，网络服务是中断的。因此当master竞选成功且工作正常的时候，应当避免backup引起的任何状态改变，当然前提条件是master工作正常。当主路由器选好后，除了主路由器定时发送的VRRP组播报文，Master和备份路由器之间没有多余的通信。任何优先级低或相等的备份路由器不能发起状态转换，这样主路由器可以持续稳定地工作。
有效的工作于扩展LAN（Efficient Operation over Extended LANs ）
确保手段为：
A.使用Virtual router的MAC地址作为master发送数据包的源MAC，从而保证在master变更的时候，网络内主机不需要发送arp广播来学习新master的MAC；
B.变为master之后立即发送免费ARP；
C.Master发送周期信息维护站点学习缓冲区（VRRP周期报文）。

五、状态机

Vrrp的状态机一共有四种状态，分别为inactive、init、backup、master，inactive为初始状态，当VR数据结构刚被创建出来，被初始化的状态就是inactive状态；若配置了首个虚ip，状态机的状态将由inactive迁移至init状态，此时vrrp具备了运行的基本条件，反之，若删除了最后一个虚ip，备份组的状态将重新变为inactive；init状态向更高状态迁移的条件是具备发包条件，需要接口up(网络层up—存在接口ip地址),同时备份组处于使能状态，若任一条件不满足，状态机的状态都将由高状态变为init状态；从init状态直接迁移（若配置了延迟恢复，将等待一段时间后再迁移）至backup状态还是masterz状态取决于路由器是否为ip地址拥有者，若为ip地址拥有者，直接迁移至master状态，否则变为backup状态；变为backup状态后将等待固定的时间，若这段时间没收到比自己优先级更高的包（优先级相同的特殊情况参照主备选举小节），将会迁移至master状态；而当master状态收到比自己更高优先级的报文，且为抢占模式，则会迁移至backup状态。特别的，若发生接口拔出（接口去激活）事件，VR的状态将直接变为Inactive状态，反之，当接口插入时（接口激活）,VR状态将由inactive变为init(存在虚ip配置时)；

六、 VRRP定时器

vrrp共有报文通告定时器、延迟抢占定时器、延迟恢复定时器、免费arp定时器等四种定时器。
报文定通告时器用于master路由器定时发包，默认周期为1s；成为master时创建。
延迟抢占定时器用于backup路由器切换到master路由器的等待时间。
延迟恢复定时器决定备份组从Initialize状态切换到Master（或Backup）状态的延迟时间，默认时间为0秒（不配置）。只有init状态接口up事件才会创建延迟恢复定时器。
免费arp定时器用于发送免费arp报文，功能默认不开启，若开启，默认时间为120s。master根据配置情况决定是否创建免费arp定时器。

七、主备选举

路由器刚加入备份组时处于backup状态，若在3×发送间隔＋Skew_Time内收到大于自己优先级的vrrp通告报文，则保持backup状态。若在这段时间内没收到报文，则直接抢占成为master路由器；若收到了报文，但优先级都比自己小（非0），则会等待抢占延迟时间＋Skew_Time，再发送通告报文成为master，抢占延迟时间默认值为0（未配置）。特别的，若收到0优先级报文，且本地优先级不为0，则快速抢占—经过Skew_Time即抢占成为master。
由于网络故障原因造成备份组中存在多台Master路由器时，这些Master路由器会根据优先级和IP地址选举出一个Master路由器：优先级高的路由器成为Master路由器；优先级低的成为Backup路由器；如果优先级相同，则IP地址大的成为Master路由器。

八、报文特征

IPv4 VRRP Advertisement报文头特征
目的MAC为组播MAC：01:00:5E:00:00:12
源MAC为虚MAC: 00:00:5E:00:01:{VRID}
IPv4，TTL为255，协议号为112
目的IP地址：224.0.0.18，源IP地址为接口IP地址
IPv6 VRRP Advertisement报文头特征
目的MAC为：33:33:00:00:00:12
源MAC为虚MAC: 00:00:5E:00:02:{VRID}
IPv6，HopLimit为255， NextHeader为112
目的IP地址：ff02::12，源IP地址为接口LinkLocal地址

九、配置限制

Ip拥有者优先级是始终为255，track对其不生效。
在聚合组的成员端口上配置VRRP不生效。
每台路由器都需要配置一致的功能，才能形成一个VRRP备份组。
IPv4 VRRP备份组中的所有路由器上配置的IPv4 VRRP版本必须一致，否则备份组无法正常工作。
建议将备份组的虚拟IP地址和备份组中设备下行接口的IP地址配置为同一网段，否则可能导致局域网内的主机无法访问外部网络
同一备份组内配置相同虚ip直接返回成功，不进行处理。若早其他备份组内已存在，则返回配置冲突错误。
备份组的虚拟IP地址。不能为全零地址（0.0.0.0）、广播地址（255.255.255.255）、环回地址、非A/B/C类地址和其它非法IP地址（如0.0.0.1）。

十、问题分析

Vrrp双主问题分析。首先查看vrrp配置，避免由于配置有误出现的双主，比如两个路由器配置了不同的vrrp版本号，配置了不同的工作模式，认证失败，指定了源接口等。排除这种情况后，一般来说，若这两个路由器的ip地址不冲突，依据vrrp的选举机制，若能够收到报文，不会出现双主的现象。一般vrrp备份组下行设备为交换机，然后再连接主机。考虑接收报文异常导致双主。物理层，查看接口是否接错，链路层先查看交换机的链路状态是否是通的，检查vlan等配置，看是否是配置问题导致报文不能互通，从而解决双主问题。
