一、简介

本文将基于STM32F407ZGT芯片介绍如何在RT-Thread Studio开发环境下访问AT24C256模块。

• 操作系统：WIN10 x64
• 硬件电路：正点原子探索者开发板，主芯片为STM32F407ZGT6
• 软件开发环境：STM32CubeMX v6.3.0，RT-Thread Studio v2.2.4

二、新建RT-Thread项目并使用外部时钟

详细步骤参考文档《RT-Thread Studio学习（一）使用外部时钟系统》。
在STM32CubeMX中仅仅启用了USART1串口，配置了RCC晶体振和SYS下载方式。

三、设置AT24Cxx的驱动框架

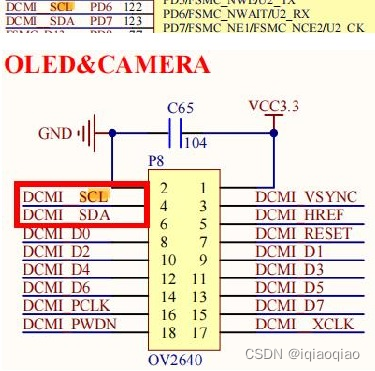

查看原理图

在RT-Thread Studio的RT-Thread settings中，添加软件包at24cxx，再开启软件模拟I2C。

根据开发板原理图，在board.h文件中，修改相应代码

/*#define BSP_USING_I2C1*/
#define BSP_USING_I2C1
#ifdef BSP_USING_I2C1
#define BSP_I2C1_SCL_PIN    GET_PIN(D, 6)
#define BSP_I2C1_SDA_PIN    GET_PIN(D, 7)
#endif

四、驱动代码移植

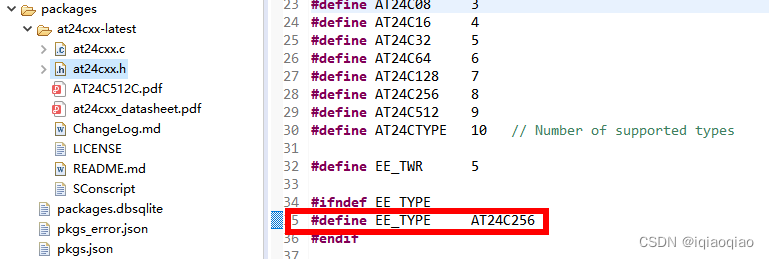

打开工程目录下的packages – at24cxx-latest – at24cxx.h，修改第34-36行代码：

#ifndef EE_TYPE
#define EE_TYPE     AT24C256
#endif

在工程目录下的applications文件夹下添加文件hw_at24cxx.h和hw_at24cxx.c，
hw_at24cxx.h

#ifndef APPLICATIONS_HW_AT24CXX_H_
#define APPLICATIONS_HW_AT24CXX_H_extern void hw_at24cxx_init(void);
extern void hw_at24cxx_prog(void);#endif /* APPLICATIONS_HW_AT24CXX_H_ */

hw_at24cxx.c

#include <hw_at24cxx.h>
#include "at24cxx.h"#define AT24CXX_ADDR (0xA0 >> 1)        //A0 A1 A2 connect  GND
#define AT24Cxx_I2C_NAME        "i2c1"  /* PWM设备名称 */struct at24cxx_device *at24cxx_dev;void hw_at24cxx_init(void)
{at24cxx_dev = at24cxx_init(AT24Cxx_I2C_NAME,AT24CXX_ADDR);
}void hw_at24cxx_prog(void)
{rt_uint8_t buff[2]={55,66};at24cxx_write(at24cxx_dev,0x00,buff,2);buff[0] = 0;buff[1] = 0;rt_thread_mdelay(10);at24cxx_read(at24cxx_dev,0x00,buff,2);rt_kprintf("buff[0] = %d\n buff[1] = %d\n",buff[0],buff[1]);
}

修改main.c的代码为：

main.c

#include <rtthread.h>#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>int main(void)
{int count = 1;LOG_D("Hello RT-Thread!");hw_at24cxx_init();while (1){hw_at24cxx_prog();rt_thread_mdelay(1000);}return RT_EOK;
}

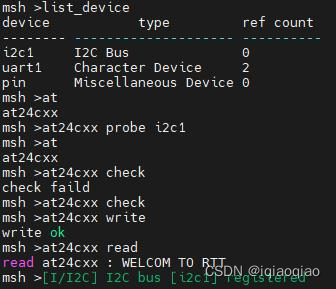

五、测试

六、总结

本文仅仅搭建了能够使用的IIC驱动框架和代码，需要更多实验内容可以灵活使用官方函数：

extern at24cxx_device_t at24cxx_init(const char *i2c_bus_name, uint8_t AddrInput);
extern rt_err_t at24cxx_read(at24cxx_device_t dev, uint32_t ReadAddr, uint8_t *pBuffer, uint16_t NumToRead);
extern rt_err_t at24cxx_write(at24cxx_device_t dev, uint32_t WriteAddr, uint8_t *pBuffer, uint16_t NumToWrite);
extern rt_err_t at24cxx_page_read(at24cxx_device_t dev, uint32_t ReadAddr, uint8_t *pBuffer, uint16_t NumToRead);
extern rt_err_t at24cxx_page_write(at24cxx_device_t dev, uint32_t WriteAddr, uint8_t *pBuffer, uint16_t NumToWrite);
