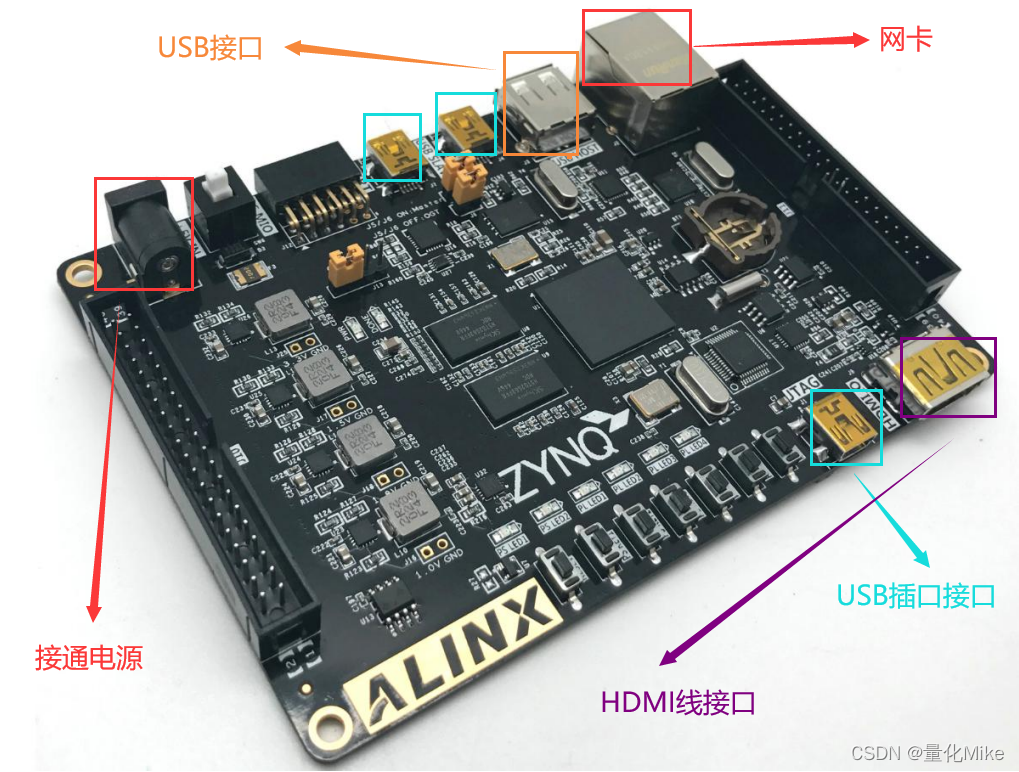

黑金AX7020开放板实物图：
这里的右下角需要连接本地的路由器，图中并未连上，PC端与FPGA在同一路由的网下，到时候PC端可以在线访问FPGA的资源。
一、连接FPGA硬件设备
1、 SD卡插回开发板，确认开发板启动模式为 SD卡模式

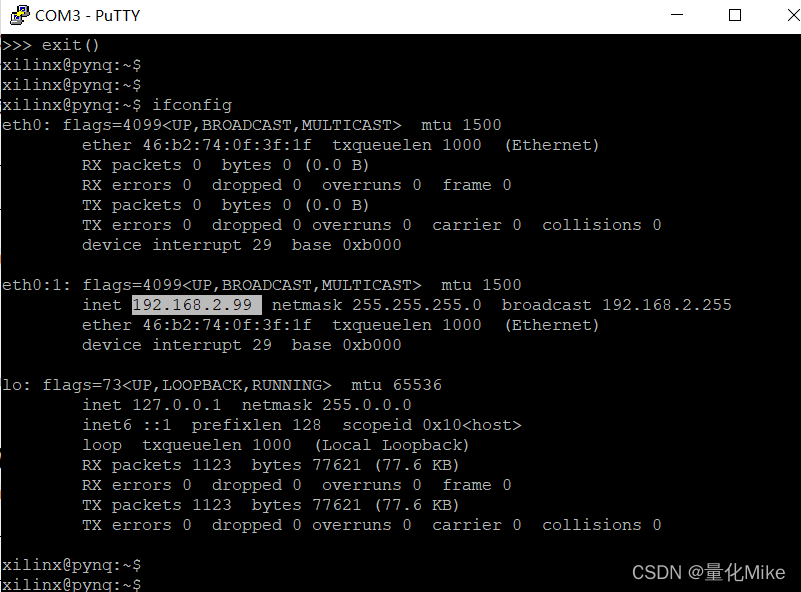

2、连接开发板网口到路由器（最好支持 DHCP），如果路由器支持 DHCP，开发板上电后会自动获取 IP 地址，并可以用主机名 PYNQ 来访问，如果不支持 DHCP，开发板会启动静态 IP 地址: 192.168.2.99
3、连接开发板的 UART 口到电脑的 USB 口

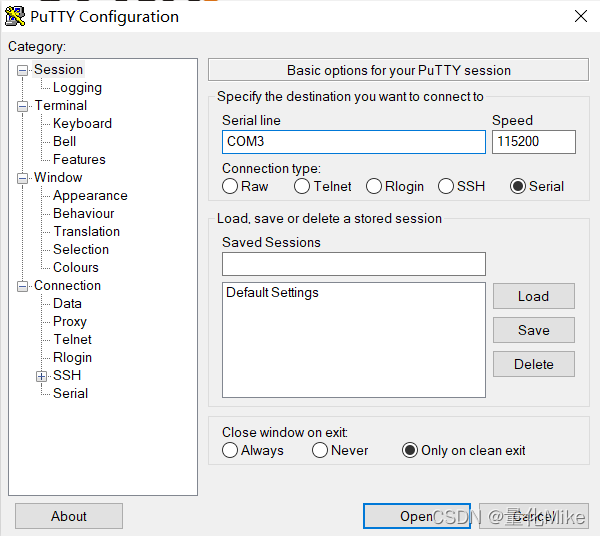

4、使用 Putty 为串口调试工具

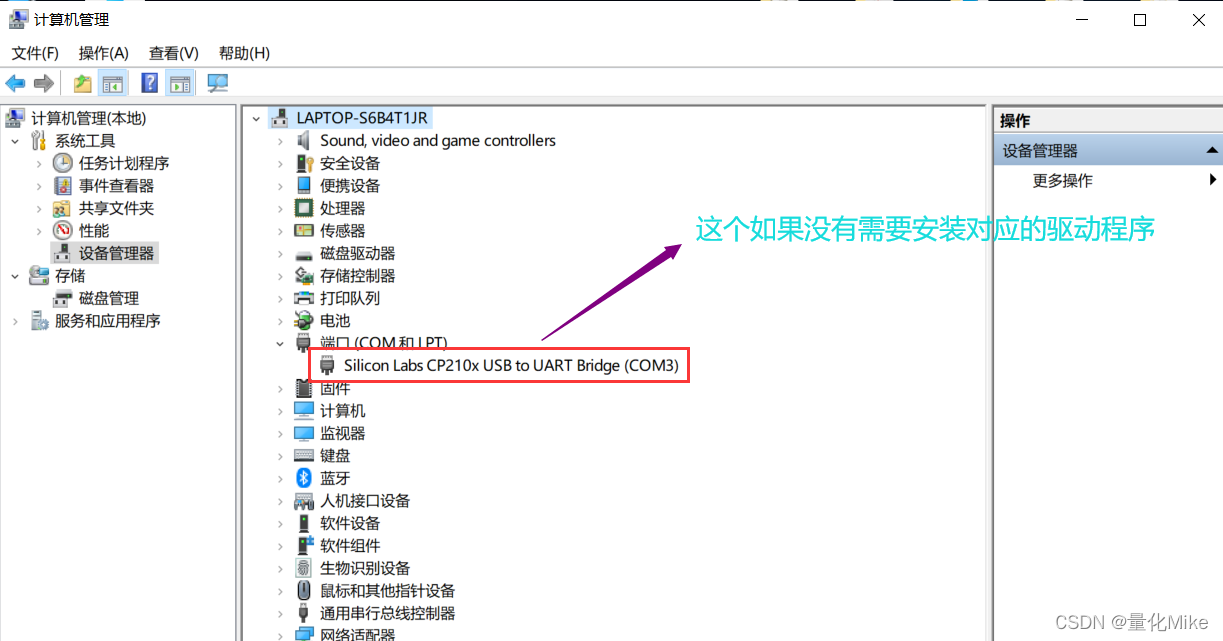

COM3：需要根据设备管理器的端口号进行填写，各个电脑的情况不一致，若有感叹号未安装，则需要进行安装对应的驱动。
Speed:115200 一般为固定填写
Connection Type:连接类型选择Serial
二、启动FPGA板
启动顺序：
1、先启动Putty的软件监听
2、启动FPGA板电源

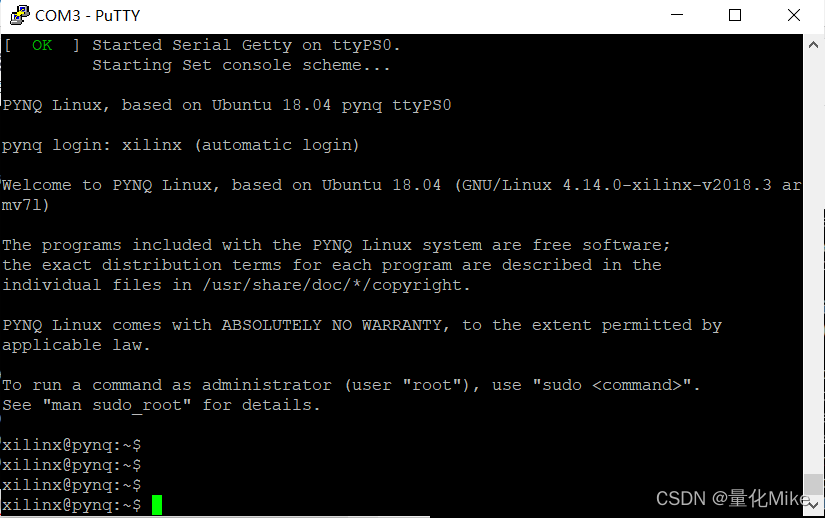

启动后Putty开始输出FPGA板上烧录的程序：
我们发现是Ubuntu系统，这个是不是很熟悉呢？Linux环境。
三、启动Jupyter NoteBook环境
如果路由器支持 DHCP，在浏览器里输入 http://pynq:9090,如果路由器不支持 DHCP，先修改电脑 IP 到192.168.2.x网段，然后浏览器输入 http://192.168.2.99:9090.

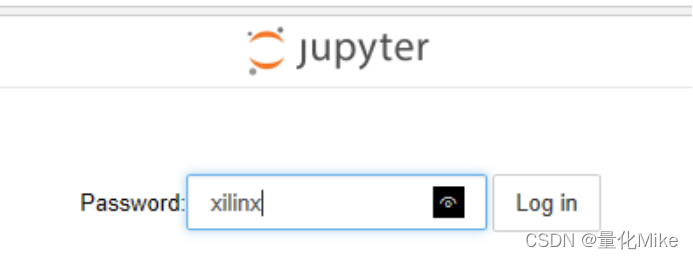

四、输入密码 xilinx
进入Jupyter Notebook 管理的页面
