UART实现-黑金fpga开发板案例解析

uart 异步串口通讯 无需时钟线，俩根线一跟复制发数据一根负责收数据。

具体的时序如下图1：
请添加图片描述

图1：UART时序图

可以看到 当数据线由高位变为地位时，即遇到一个下降沿时刻，表示开始这一次数据开始发送/接受，然后的高低电平表示数据位，一般是7-8个数据位，一般为8个，即一个字节，并可以添加校验位与停止位。

波特率介绍，由于uart通讯，使用单线单独进行数据传输，所有需要保证发送端与接收端能正常通讯，需要对信号进行约束，简单来说，就是对信号的采样频率进行设定。

当设置波特率为 115200 的时候，如果时钟信号时 50Mhz，这里，数据的一个位的高低电平持续时间应该时 50_000_000 / 115200 这么多个时钟，这样就可以约定发送与接收端，相隔一定的时间对信号线进行采样，得到的每位的高低电平表示这位的数据。

程序设计

包括收和发的设计，使用状态机的思想进行程序设计

接收模块设计

请添加图片描述

图2：状态机设计
### 程序设计

整体的设计思路保持在一个always语句块里，只对一个reg变量进行赋值。

  • 构造状态机的状态常量

    localparam                       S_IDLE      = 1;
localparam                       S_START     = 2; //start bit
localparam                       S_REC_BYTE  = 3; //data bits
localparam                       S_STOP      = 4; //stop bit
localparam                       S_DATA      = 5;

  • 构造状态机的状态变量进行状态切换

    reg[2:0]                         state;
reg[2:0]                         next_state;
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)state <= S_IDLE;elsestate <= next_state;
end

    这里，state是当前时钟的变量，next_state是下一时钟的变量

  • 对输入信号获得俩个节拍

    reg                              rx_d0;            //delay 1 clock for rx_pin
reg                              rx_d1;            //delay 1 clock for rx_d0
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)beginrx_d0 <= 1'b0;rx_d1 <= 1'b0;	endelsebeginrx_d0 <= rx_pin;rx_d1 <= rx_d0;end
end

    这样 可以通过比较d0和d1去判断输入信号的上升沿还是下降沿

    assign rx_negedge = rx_d1 && ~rx_d0;

  • 状态机的具体实现

    S_IDLE 在这里检测下降沿 如果检测到下降沿 则切换到 S_START状态

    S_START 检测波特率计数器是否计数满 如果计数满了 则跳转到S_REC_BYTE数据接受状态，如果没满，则保持这个状态，等待计数满，其实也就是一个下降沿之后要保持一个bit的低电平时间之后才开始发送数据

    S_REC_BYTE 接受数据状态，在这个状态逐个接受数据，并检测是否接受完毕，完毕则跳转下一个S_STOP状态，没有则保持这个状态

    S_STOP 等待半个bit时间，跳转到下一个S_DATA状态

    S_DATA

    always@(*)
begincase(state)S_IDLE:if(rx_negedge)next_state <= S_START;elsenext_state <= S_IDLE;S_START:if(cycle_cnt == CYCLE - 1)//one data cycle next_state <= S_REC_BYTE;elsenext_state <= S_START;S_REC_BYTE:if(cycle_cnt == CYCLE - 1  && bit_cnt == 3'd7)  //receive 8bit datanext_state <= S_STOP;elsenext_state <= S_REC_BYTE;S_STOP:if(cycle_cnt == CYCLE/2 - 1)//half bit cycle,to avoid missing the next byte receivernext_state <= S_DATA;elsenext_state <= S_STOP;S_DATA:if(rx_data_ready)    //data receive completenext_state <= S_IDLE;elsenext_state <= S_DATA;default:next_state <= S_IDLE;endcase
end

  • 接受数据状态时进行接受数据

当在结束收据状态，且bit计数器到一半的时候，进行一次采样，也就是在中点进行采样，获取数据的高低电平，共采集八次，将八次的数据保存到rx_bits中

reg[7:0]                         rx_bits;          //temporary storage of received data
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_bits <= 8'd0;else if(state == S_REC_BYTE && cycle_cnt == CYCLE/2 - 1)rx_bits[bit_cnt] <= rx_pin;elserx_bits <= rx_bits;
end

  • bit_cnt 的计数循环

    reg[2:0]                         bit_cnt;          //bit counter
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)beginbit_cnt <= 3'd0;endelse if(state == S_REC_BYTE)if(cycle_cnt == CYCLE - 1)bit_cnt <= bit_cnt + 3'd1;elsebit_cnt <= bit_cnt;elsebit_cnt <= 3'd0;
end

  • cycle_cnt 计数循环

    reg[15:0]                        cycle_cnt;        //baud counter
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)cycle_cnt <= 16'd0;else if((state == S_REC_BYTE && cycle_cnt == CYCLE - 1) || next_state != state)cycle_cnt <= 16'd0;elsecycle_cnt <= cycle_cnt + 16'd1;
end

  • 将接受的数据输出 当状态机的状态时为stop状态且下一个状态为S_DATA时，将rx_bits赋值到rx_data中 进行输出。


always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_data <= 8'd0;else if(state == S_STOP && next_state != state)rx_data <= rx_bits;//latch received data
end

  • 赋值接受数据完成标志位

    状态机的状态时为stop状态且下一个状态为S_DATA时，其实也就是这一次的接受完成了，将rx_data_valid赋值为1.

    always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_data_valid <= 1'b0;else if(state == S_STOP && next_state != state)rx_data_valid <= 1'b1;else if(state == S_DATA && rx_data_ready)rx_data_valid <= 1'b0;
end

整体的程序

//
//                                                                              //
//                                                                              //
//  Author: meisq                                                               //
//          msq@qq.com                                                          //
//          ALINX(shanghai) Technology Co.,Ltd                                  //
//          heijin                                                              //
//     WEB: http://www.alinx.cn/                                                //
//     BBS: http://www.heijin.org/                                              //
//                                                                              //
//
//                                                                              //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd                        //
//                    All rights reserved                                       //
//                                                                              //
// This source file may be used and distributed without restriction provided    //
// that this copyright statement is not removed from the file and that any      //
// derivative work contains the original copyright notice and the associated    //
// disclaimer.                                                                  //
//                                                                              //
////================================================================================
//  Revision History:
//  Date          By            Revision    Change Description
//--------------------------------------------------------------------------------
//2017/8/1                    1.0          Original
//*******************************************************************************/
module uart_rx
#(parameter CLK_FRE = 50,      //clock frequency(Mhz)parameter BAUD_RATE = 115200 //serial baud rate
)
(input                        clk,              //clock inputinput                        rst_n,            //asynchronous reset input, low active output reg[7:0]              rx_data,          //received serial dataoutput reg                   rx_data_valid,    //received serial data is validinput                        rx_data_ready,    //data receiver module readyinput                        rx_pin            //serial data input
);
//calculates the clock cycle for baud rate
localparam                       CYCLE = CLK_FRE * 1000000 / BAUD_RATE;
//state machine code
localparam                       S_IDLE      = 1;
localparam                       S_START     = 2; //start bit
localparam                       S_REC_BYTE  = 3; //data bits
localparam                       S_STOP      = 4; //stop bit
localparam                       S_DATA      = 5;reg[2:0]                         state;
reg[2:0]                         next_state;
reg                              rx_d0;            //delay 1 clock for rx_pin
reg                              rx_d1;            //delay 1 clock for rx_d0
wire                             rx_negedge;       //negedge of rx_pin
reg[7:0]                         rx_bits;          //temporary storage of received data
reg[15:0]                        cycle_cnt;        //baud counter
reg[2:0]                         bit_cnt;          //bit counterassign rx_negedge = rx_d1 && ~rx_d0;always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)beginrx_d0 <= 1'b0;rx_d1 <= 1'b0;	endelsebeginrx_d0 <= rx_pin;rx_d1 <= rx_d0;end
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)state <= S_IDLE;elsestate <= next_state;
endalways@(*)
begincase(state)S_IDLE:if(rx_negedge)next_state <= S_START;elsenext_state <= S_IDLE;S_START:if(cycle_cnt == CYCLE - 1)//one data cycle next_state <= S_REC_BYTE;elsenext_state <= S_START;S_REC_BYTE:if(cycle_cnt == CYCLE - 1  && bit_cnt == 3'd7)  //receive 8bit datanext_state <= S_STOP;elsenext_state <= S_REC_BYTE;S_STOP:if(cycle_cnt == CYCLE/2 - 1)//half bit cycle,to avoid missing the next byte receivernext_state <= S_DATA;elsenext_state <= S_STOP;S_DATA:if(rx_data_ready)    //data receive completenext_state <= S_IDLE;elsenext_state <= S_DATA;default:next_state <= S_IDLE;endcase
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_data_valid <= 1'b0;else if(state == S_STOP && next_state != state)rx_data_valid <= 1'b1;else if(state == S_DATA && rx_data_ready)rx_data_valid <= 1'b0;
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_data <= 8'd0;else if(state == S_STOP && next_state != state)rx_data <= rx_bits;//latch received data
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)beginbit_cnt <= 3'd0;endelse if(state == S_REC_BYTE)if(cycle_cnt == CYCLE - 1)bit_cnt <= bit_cnt + 3'd1;elsebit_cnt <= bit_cnt;elsebit_cnt <= 3'd0;
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)cycle_cnt <= 16'd0;else if((state == S_REC_BYTE && cycle_cnt == CYCLE - 1) || next_state != state)cycle_cnt <= 16'd0;elsecycle_cnt <= cycle_cnt + 16'd1;
end//receive serial data bit data
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)rx_bits <= 8'd0;else if(state == S_REC_BYTE && cycle_cnt == CYCLE/2 - 1)rx_bits[bit_cnt] <= rx_pin;elserx_bits <= rx_bits;
end
endmodule

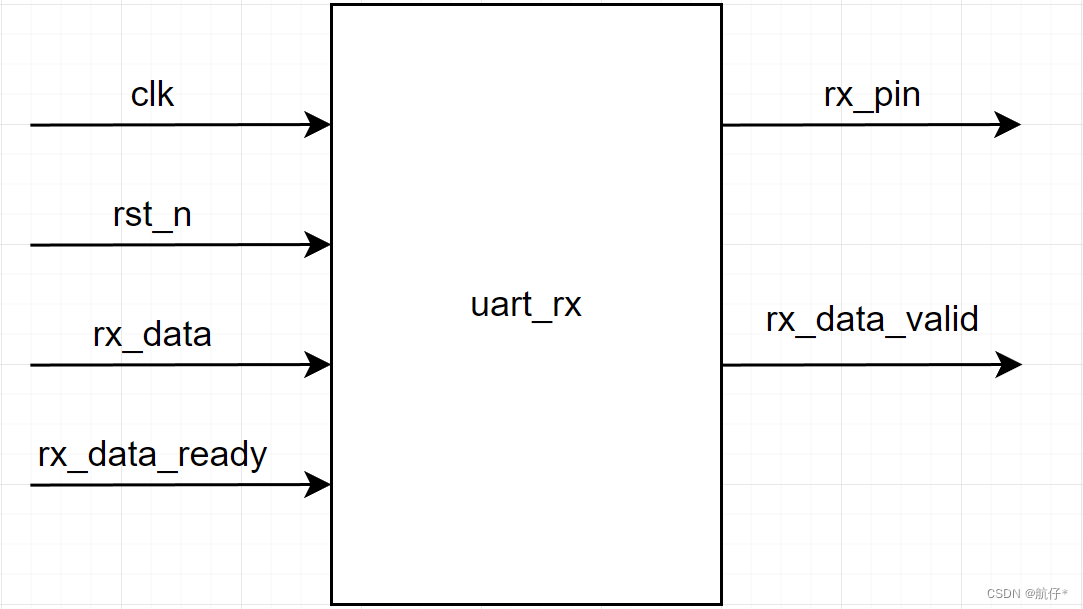

模块总览

请添加图片描述

uart接收端

如果只需要使用这个模块的话，只看输入输出就可以了、

  • clk 时钟信号
  • rst_n 复位信号
  • rx_pin 数据接受引脚
  • rx_data_ready接受使能引脚 置一的时候进行接受，为0的时候则不接受数据
  • rx_data 接受到的八位数据

发送模块设计

程序设计思路

整体的程序设计思路是和接受端没区别的；

代码

//
//                                                                              //
//                                                                              //
//  Author: meisq                                                               //
//          msq@qq.com                                                          //
//          ALINX(shanghai) Technology Co.,Ltd                                  //
//          heijin                                                              //
//     WEB: http://www.alinx.cn/                                                //
//     BBS: http://www.heijin.org/                                              //
//                                                                              //
//
//                                                                              //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd                        //
//                    All rights reserved                                       //
//                                                                              //
// This source file may be used and distributed without restriction provided    //
// that this copyright statement is not removed from the file and that any      //
// derivative work contains the original copyright notice and the associated    //
// disclaimer.                                                                  //
//                                                                              //
////================================================================================
//  Revision History:
//  Date          By            Revision    Change Description
//--------------------------------------------------------------------------------
//2017/8/1                    1.0          Original
//*******************************************************************************/
module uart_tx
#(parameter CLK_FRE = 50,      //clock frequency(Mhz)parameter BAUD_RATE = 115200 //serial baud rate
)
(input                        clk,              //clock inputinput                        rst_n,            //asynchronous reset input, low active input[7:0]                   tx_data,          //data to sendinput                        tx_data_valid,    //data to be sent is validoutput reg                   tx_data_ready,    //send readyoutput                       tx_pin            //serial data output
);
//calculates the clock cycle for baud rate
localparam                       CYCLE = CLK_FRE * 1000000 / BAUD_RATE;
//state machine code
localparam                       S_IDLE       = 1;
localparam                       S_START      = 2;//start bit
localparam                       S_SEND_BYTE  = 3;//data bits
localparam                       S_STOP       = 4;//stop bit
reg[2:0]                         state;
reg[2:0]                         next_state;
reg[15:0]                        cycle_cnt; //baud counter
reg[2:0]                         bit_cnt;//bit counter
reg[7:0]                         tx_data_latch; //latch data to send
reg                              tx_reg; //serial data output
assign tx_pin = tx_reg;
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)state <= S_IDLE;elsestate <= next_state;
endalways@(*)
begincase(state)S_IDLE:if(tx_data_valid == 1'b1)next_state <= S_START;elsenext_state <= S_IDLE;S_START:if(cycle_cnt == CYCLE - 1)next_state <= S_SEND_BYTE;elsenext_state <= S_START;S_SEND_BYTE:if(cycle_cnt == CYCLE - 1  && bit_cnt == 3'd7)next_state <= S_STOP;elsenext_state <= S_SEND_BYTE;S_STOP:if(cycle_cnt == CYCLE - 1)next_state <= S_IDLE;elsenext_state <= S_STOP;default:next_state <= S_IDLE;endcase
end
always@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)begintx_data_ready <= 1'b0;endelse if(state == S_IDLE)if(tx_data_valid == 1'b1)tx_data_ready <= 1'b0;elsetx_data_ready <= 1'b1;else if(state == S_STOP && cycle_cnt == CYCLE - 1)tx_data_ready <= 1'b1;
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)begintx_data_latch <= 8'd0;endelse if(state == S_IDLE && tx_data_valid == 1'b1)tx_data_latch <= tx_data;endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)beginbit_cnt <= 3'd0;endelse if(state == S_SEND_BYTE)if(cycle_cnt == CYCLE - 1)bit_cnt <= bit_cnt + 3'd1;elsebit_cnt <= bit_cnt;elsebit_cnt <= 3'd0;
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)cycle_cnt <= 16'd0;else if((state == S_SEND_BYTE && cycle_cnt == CYCLE - 1) || next_state != state)cycle_cnt <= 16'd0;elsecycle_cnt <= cycle_cnt + 16'd1;
endalways@(posedge clk or negedge rst_n)
beginif(rst_n == 1'b0)tx_reg <= 1'b1;elsecase(state)S_IDLE,S_STOP:tx_reg <= 1'b1; S_START:tx_reg <= 1'b0; S_SEND_BYTE:tx_reg <= tx_data_latch[bit_cnt];default:tx_reg <= 1'b1; endcase
endendmodule

输入输出解析

  • clk 时钟信号
  • rst_n 复位信号
  • rx_data 需要发送的八位数据
  • tx_data_valid 发送端使能
  • tx_pin 数据发送引脚
  • rx_data_ready 发送的过程中为0，发送结束为1，也可以表示为，为1 的时候准备开始下一次的发送

输出输出解析

请添加图片描述

  • clk 时钟信号
  • rst_n 复位信号
  • rx_data 需要发送的八位数据
  • tx_data_valid 发送端使能
  • tx_pin 数据发送引脚
  • rx_data_ready 发送的过程中为0，发送结束为1，也可以表示为，为1 的时候准备开始下一次的发送
