理想运放

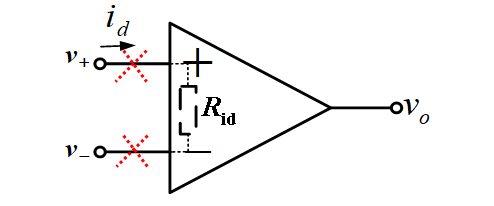

“虚断”
理想运放的输入电阻为无穷大，流入两个输入端的电流近似为0

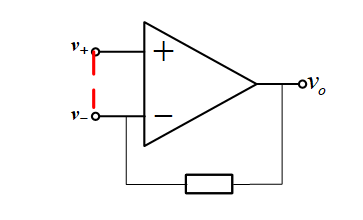

“虚短”
条件：理想运放工作于线性区（存在负反馈）
虚短：两个输入端的电位近似相等，净输入电压近似为0
比例运算电路

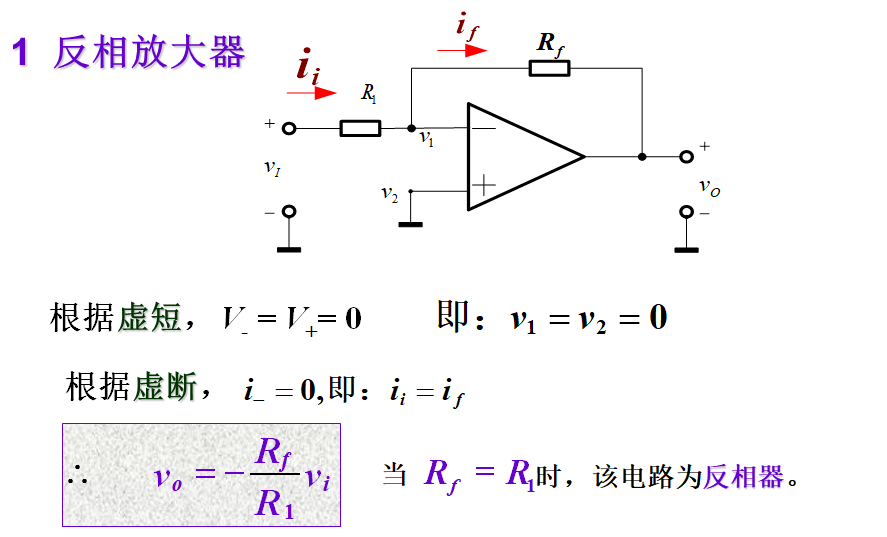

反相比例运算电路
电路中引入电压并联负反馈
1.反相指输出电压和输入电压反相
2.比例系数为
3.输入电阻R1
电路引入了深度电压负反馈，输出电阻为0
4.改进：T型网络反相比例运算电路

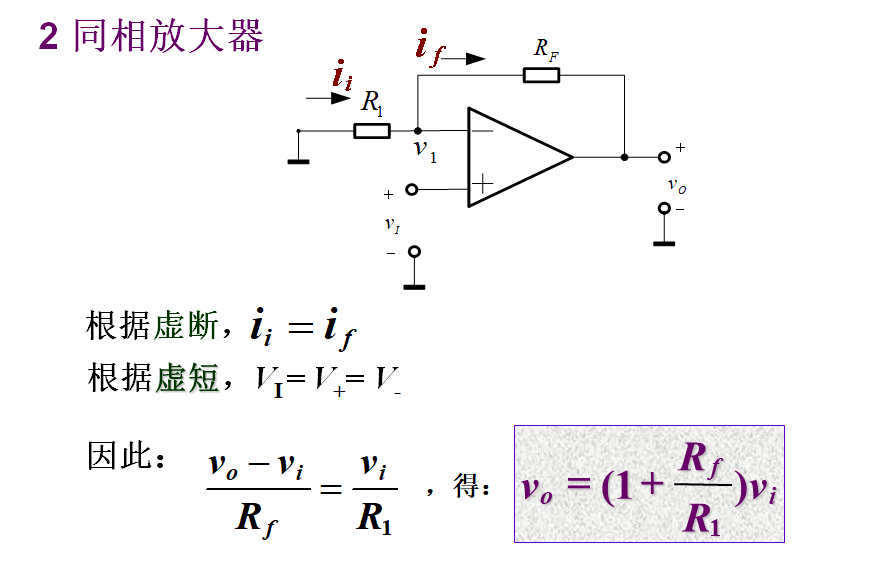

同相比例运算电路
电路引入电压串联负反馈
1.输入电阻:无穷大（虚断）
输出电阻：0（电压深度负反馈）

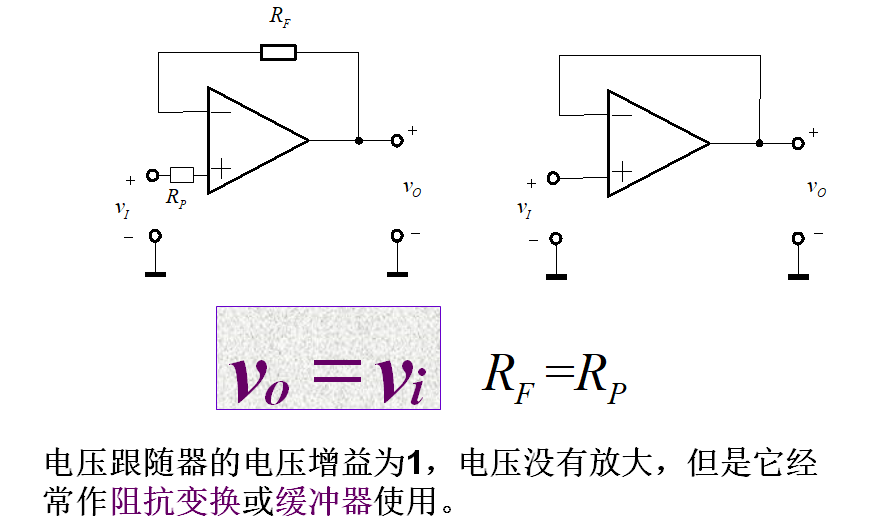

电压跟随器
比例运算电路总结
对于只有一个输入端的运放电路，如果是同相输入，就是同相运算；如果是反相输入，就是反向运算
加减运算电路
如果所有输入信号都作用于集成运放的同一个输入端，则实现加法运算；如果一部分输入信号作用于同相输入端，一部分输入信号作用于反相输入端，则实现加减法运算

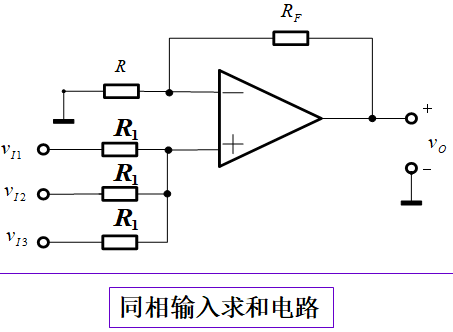

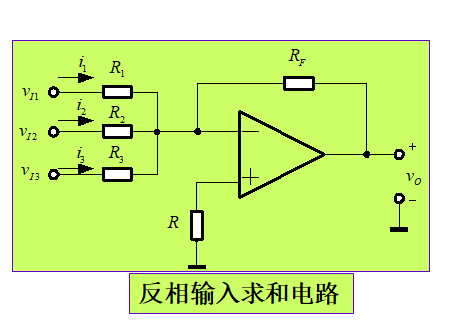

求和运算电路
各信号源为运算电路提供的输入电流各不相同，因此，从不同的输入端看进去，输入电阻不同

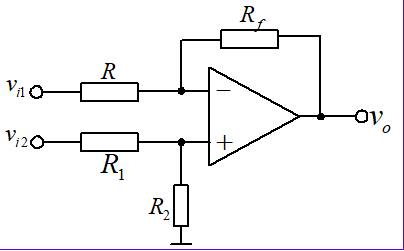

加减运算电路

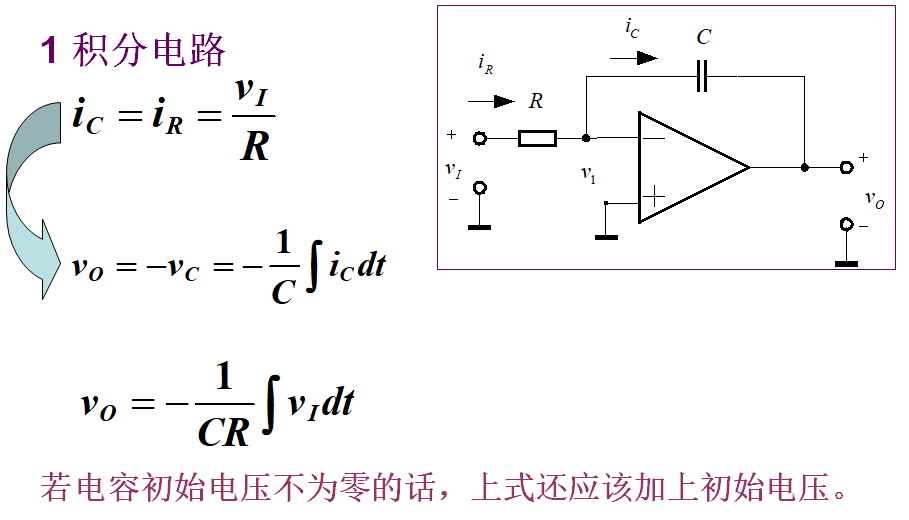

积分运算电路
电容上的电压等于输出电压，输入是输出的导数，输出等于输入积分
利用积分电路可以实现方波—三角波的的波形变换，和正弦—余弦的移相功能
微分运算电路
电容上的电压是输入电压，输出是输入的导数，输出等于输入微分
