1.经典反向比例运算电路





平衡电阻分析：

定义偏置电流IB，同相输入端Ib+；反向输入端Ib-;

假设不存在R2

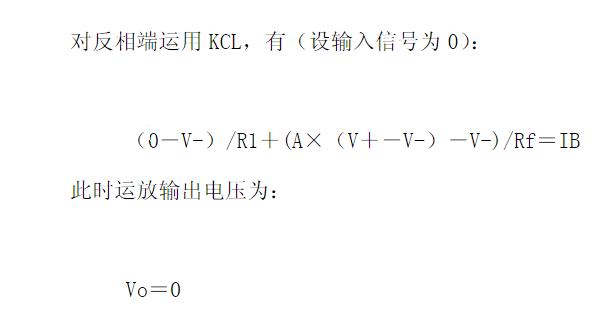

设输入电压为0,放大倍数为A；根据LCL；

(（0-V-）/R1  - （-V-*A-V）/Rf)  - 0=IB

即 V-=A*(IB*R1*Rf/(Rf+(A+1))

可以近似等于 Vo=IB*((AR1)//Rf)



如果接了R2 领R2=R1//Rf

所以平衡电阻可以消除偏置电流流过电阻造成的误差

2.实用单电源供电

R3=R4 提供1/2电源电压偏置

C3滤波去耦 ；根据电源类型取103或104····

C1 C2 隔直通交  对于音频C1=C2=1uF  或者高通滤波

C1 C2实际由R1 与负载RL确定，若 R1  RL 单位采用KΩ，频率f为HZ

则C1=1000/2*pi*f*R1(uF);

    C2=1000/2*pi*f*RL(uF)

通常R3=R4≈2R2

例如：

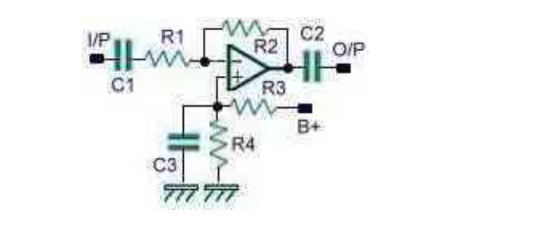

     下图是一个增益为100K/10K=10；输入阻抗是：约10Kohm；低频响应：（1/2*3.14*10K*0.5 ） *1000000约等于31.8hz，负载为1kohm的单电源放大电路
