3.1 数字逻辑电路基础

1. 布尔代数

0和1分别代表逻辑值“假”和“真”
最基本的逻辑运算有：

与（AND）	或（OR）	非（NOT）
“ • ” ( “ ∧” )	“ + ” ( “ ∨ ” )	“ ¯ ” ( “ ﹁ ” )

任何一种逻辑表达式都可写成这三种基本运算的逻辑组合

例如，异或（XOR）运算的逻辑表达式为： $\overline B+\overline A•B$ ,异或运算也称不等价运算。

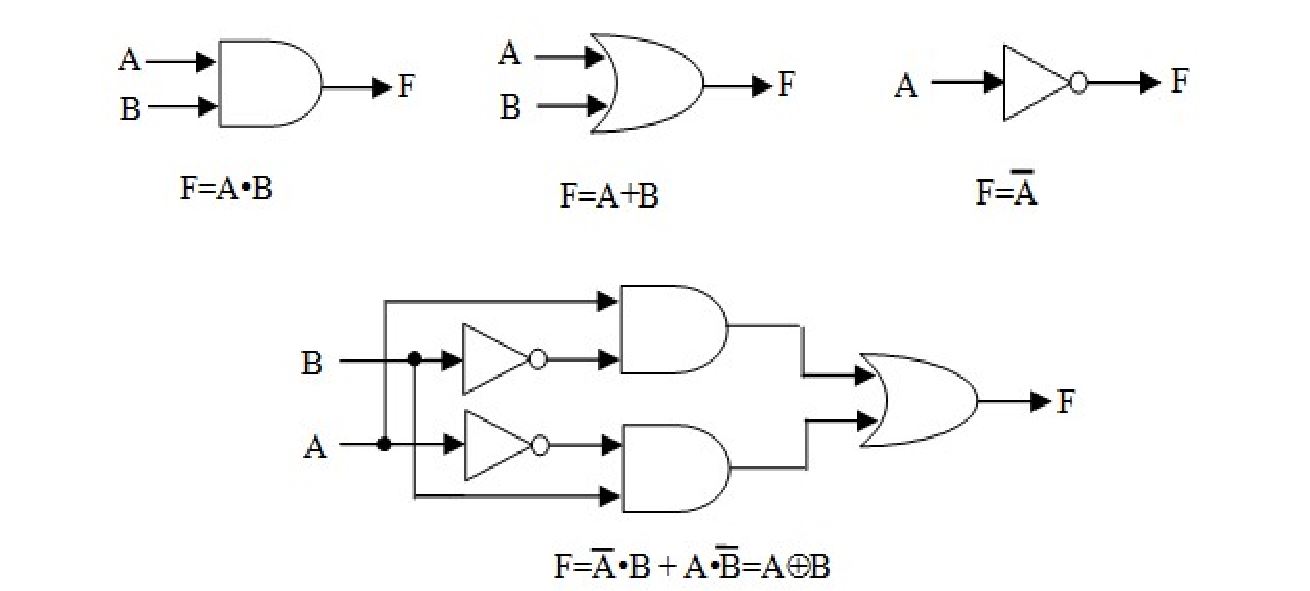

2. 门电路

（1）一位逻辑门电路

三种基本门电路：与门、或门、非门
其他门电路可以由三种基本门电路组合形成（如异或门电路）

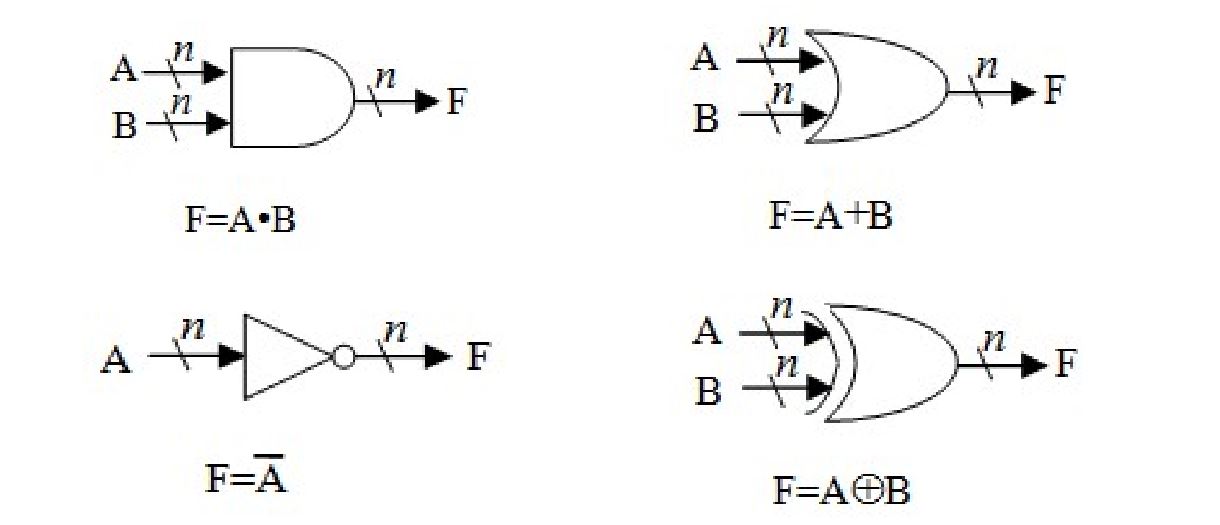

（2）n位逻辑门电路

在这里插入图片描述

（3）组合逻辑部件

根据电路是否具有存储功能，将逻辑电路划分为两种类型
–组合逻辑电路：没有存储功能，其输出仅依赖于当前输入
–时序逻辑电路：具有存储功能，其输出不仅依赖于当前输入，还依赖于存储单元的当前状态
可以利用基本逻辑门电路构成一些具有特定功能的组合逻辑部件（功能部件）
–如译码器、编码器、多路选择器、加法器等
实现一个功能部件的过程（逻辑函数的化简）
①用一个真值表描述功能部件的输入和输出之间的关系
②根据真值表确定逻辑表达式
③根据逻辑表达式实现逻辑电路

3. 组合逻辑部件

（1）多路选择器

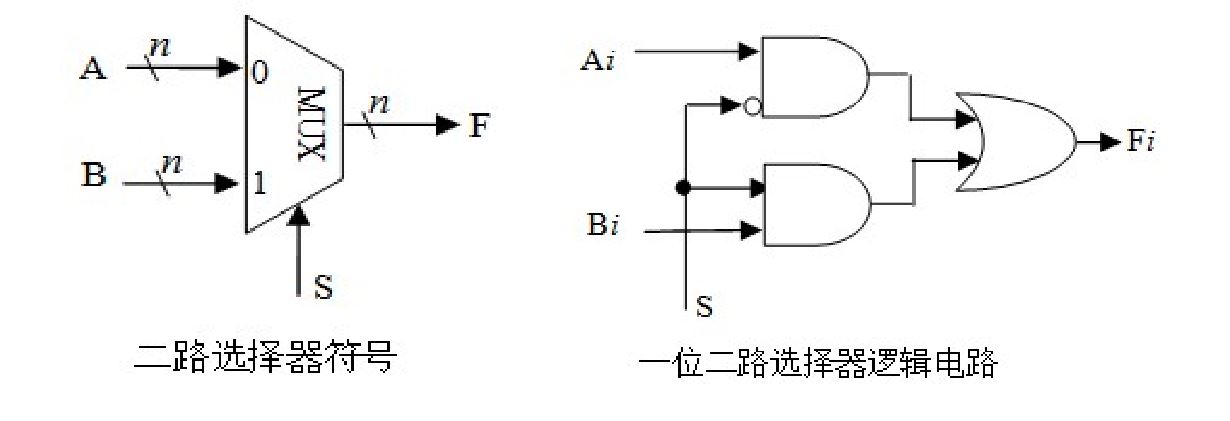

最简单的多路选择器（MUX）是二路选择器
– 有两个输入端A和B，一个输出端F，并有一个控制端S，
– 其功能是：当S为0时，F=A；当S为1时，F=B。

k路选择器应有k路输入，因而控制端S的位数应是「log2k」
– 例如，三路或4路选择器，S有两位；5~8路选择器，S有3位。

在这里插入图片描述

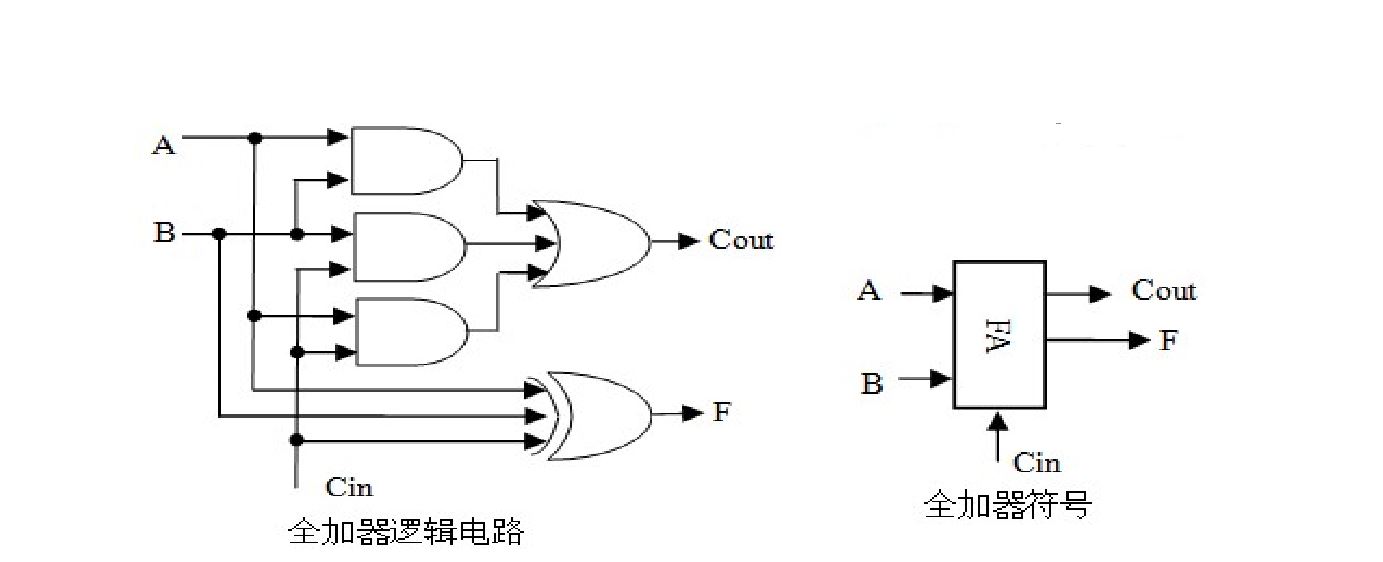

（2）一位加法器（全加器）

一位加法器称为全加器
– 两个加数为A和B
– 低位进位为Cin
– 和为F
– 向高位的进位为Cout

化简后，逻辑表达式如下:
$F=A⊕B⊕Cin\\Cout=A •B+A •Cin+B •Cin$
在这里插入图片描述

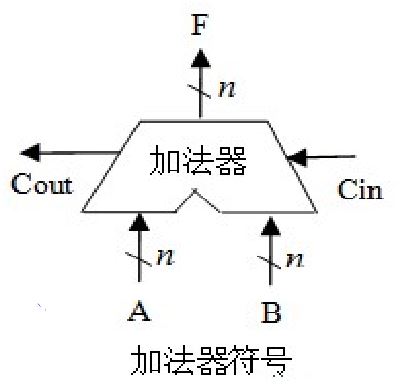

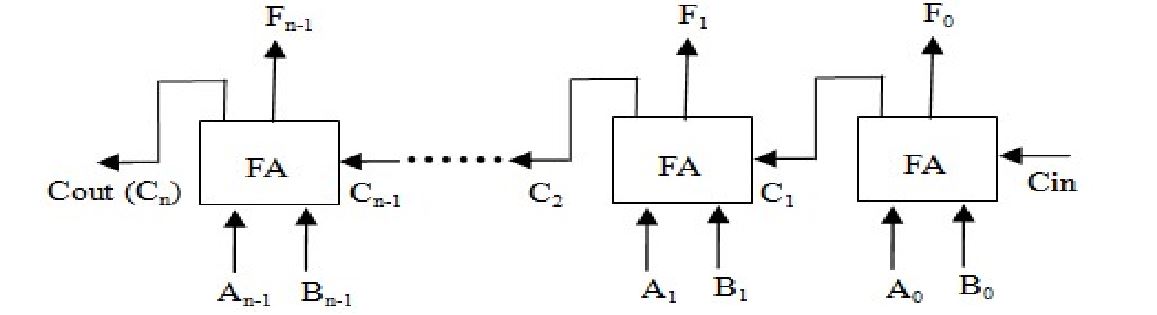

（3）n位加法器

n位加法器可用n个全加器实现

加法由逻辑部件实现，而其他所有算术运算部件都基于加法器和逻辑运算实现，因此，所有算术运算是基于0和1以及逻辑运算实现的！

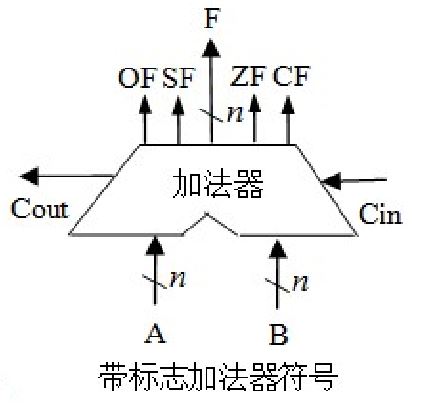

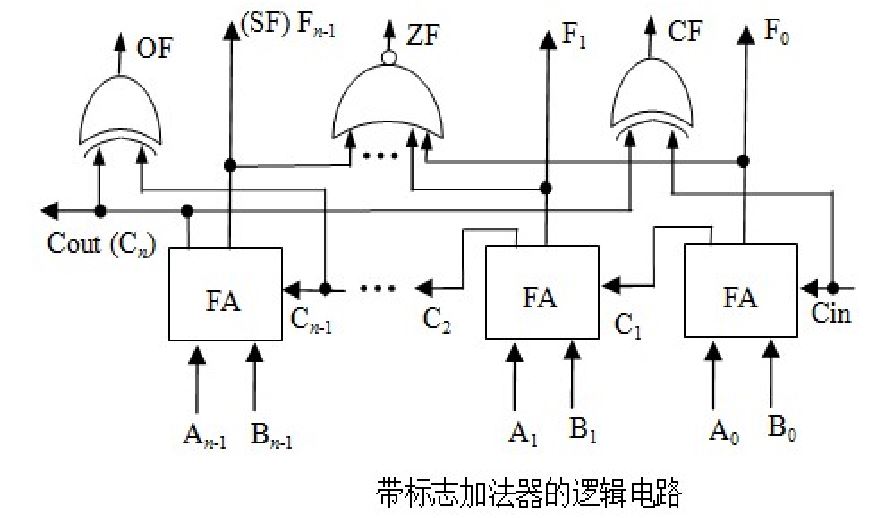

（4）n位带标志加法器

n位加法器无法用于两个n位带符号整数（补码）相加，无法判断是否溢出
程序中经常需要比较大小，通过（在加法器中）做减法得到的标志信息来判断

在这里插入图片描述
$\\ 符号标志SF： SF=Fn-1 \\ 零标志ZF: ZF=1当且仅当F=0；\\ 进位/借位标志CF： CF=Cout⊕Cin$

（5）n位整数加/减运算器

利用带标志加法器，可构造整数加/减运算器，进行以下运算：
- 无符号整数加、减
- 带符号整数加、减

在整数加/减运算部件基础上，加上寄存器、移位器以及控制逻辑，就可实现ALU、乘/除运算以及浮点运算电路

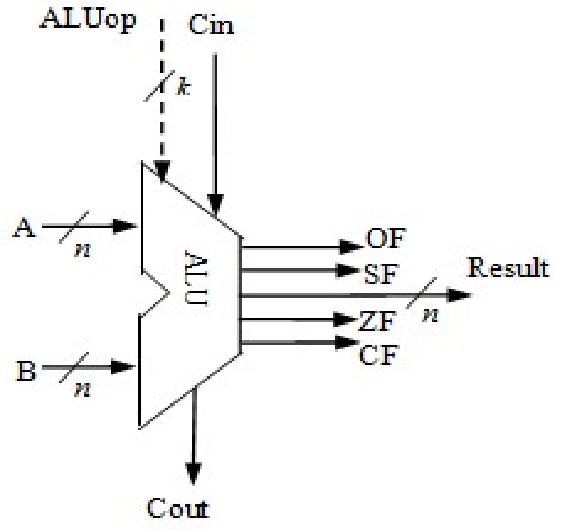

（6）算术逻辑部件（ALU）

进行基本算术运算与逻辑运算 – 无符号整数加、减
– 带符号整数加、减
– 与、或、非、异或等逻辑运算
核心电路是带标志加法器
输出除和/差等，还有标志信息

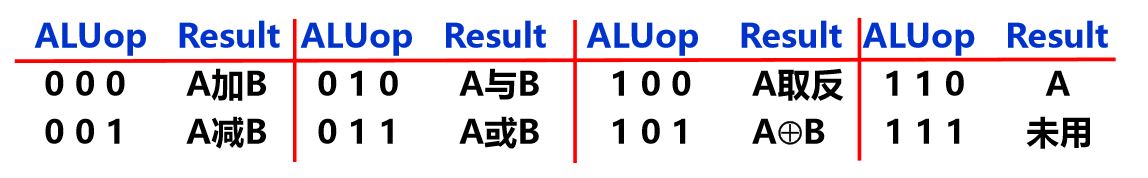

有一个操作控制端（ALUop），用来决定ALU所执行的处理功能。 ALUop的位数k决定了操作的种类，例如，当位数k为3时，ALU最多只有23=8种操作。

3.2 从C表达式到逻辑电路

以赋值语句 y=(x>>2)+k 为例

1. 从C表达式到运算类指令

C语言程序中的基本数据类型、基本运算类型
（1）基本数据类型
①无符号数(二进制位串)、带符号整数(补码)
②浮点数(IEEE 754标准）
③位串、字符（串）（ASCII码）
（2）基本运算类型
①算术(+ -* / % > < >= <= == !=)
②按位( | & ~ ^)
③逻辑( || && ！)
④移位( << >>）
⑤扩展和截断

2. 从运算类指令到运算电路

（1）将各类表达式编译（转换）为指令序列
例如：y=(x>>2)+k 转换为以下指令序列：
sarw $2, %ax ; x>>2
addw %bx, %ax ; (x>>2) + k
（2）计算机直接执行指令来完成运算
控制器对指令进行译码，产生控制信号送运算电路
（3）操作数在运算电路中运算
sarw $2, %ax：将操作数“2”和“R[ax]”送移位器运算
ddw %bx, %ax：将R[ax]和R[bx]送整数加减器中运算
移位器和整数加减运算器都是由逻辑门电路构成的！

3. 数据的运算

（1）高级语言程序中涉及的运算（以C语言为例）
– 整数算术运算、浮点数算术运算
– 按位、逻辑、移位、位扩展和位截断等运算
（2）指令集中涉及到的运算
– 涉及到的定点数运算
•算术运算
带符号整数：取负/ 符号扩展/ 加/ 减/ 乘/ 除 / 算术移位
无符号整数：0扩展/ 加/ 减/ 乘/ 除/ 逻辑左移/ 逻辑右移
•逻辑运算
逻辑操作：与/ 或/ 非/ …
– 涉及到的浮点数运算：加、减、乘、除
（3）指令中的运算操作在运算电路中进行
– 基本运算部件ALU、通用寄存器组，以及其他部件

3.3 C语言中的各类运算

1. C语言程序中涉及的运算

（1）算术运算（最基本的运算）

无符号数、带符号整数、浮点数的+、-、*、/ 、%运算等

（2）按位运算

–用途
• 对位串实现“掩码”（mask）操作或相应的其他处理（主要用于对多媒体数据或状态/控制信息进行处理）
–操作
• 按位或：“|”
• 按位与：“&”
• 按位取反：“~”
• 按位异或：“^”

Q:如何从数据y中提取低位字节，并使高字节为0？

A: 可用“&”实现“掩码”操作：y & 0x00FF
例如，当y=0x0B2C时，得到结果为：0x002C

（3）移位运算

–用途
• 提取部分信息
• 扩大或缩小2、4、8…倍
–操作
• 左移:：x<<k; 右移：x>>k

从运算符无法区分逻辑移位还是算术移位，由x的类型确定

若x为无符号数：逻辑左（右）移 高（低）位移出，低（高）位补0，可能溢出！
Q: 何时可能发生溢出？如何判断溢出？
A: 若高位移出的是1，则左移时发生溢出
若x为带符号整数：算术左移、算术右移
左移： 高位移出，低位补0。可能溢出！
溢出判断： 若移出的位不等于新的符号位，则溢出。
右移： 低位移出，高位补符，可能发生有效数据丢失。

移位运算和按位运算举例

Q: 对于一个 n （ n ≥8）位的变量 x ，请根据C语言中按位运算的定义，写出满足下列要求的C语言表达式。
（1） x 的最高有效字节不变，其余各位全变为0。
（2） x 的最低有效字节不变，其余各位全变为0。
（3） x 的最低有效字节全变为0，其余各位取反。
（4） x 的最低有效字节全变1，其余各位不变。
A：
（1）(x>>(n-8))<<(n-8)
（2）x & 0xFF
（3）((x^ ~0xFF) >>8 )<< 8
（4）x | 0xFF

（4）逻辑运算

–用途
• 用于关系表达式的运算
例如，if （x>y andi<100）then ……中的“and”运算
–操作
• “‖”表示“OR”运算
• “&&”表示“AND”运算例如，if ((x>y) &&(i<100)) then ……
• “!”表示“NOT”运算
–与按位运算的差别
• 符号表示不同：& ~ && ；| ~ ‖；……
• 运算过程不同：按位~ 整体
• 结果类型不同：位串~ 逻辑值

（5）位扩展和位截断运算

–用途
• 类型转换时可能需要数据扩展或截断
–操作
• 没有专门操作运算符，根据类型转换前、后数据长短确定是扩展还是截断
• 扩展：短转长
无符号数：0扩展（前面补0）
带符号整数：符号扩展（前面补符）
• 截断：长转短，强行将高位丢弃，故可能发生“溢出”

例1（扩展操作）：在大端机上输出si, usi, i, ui的十进制和十六进制值是什么？
short si = -32768;
unsigned short usi = si;
int i = si;
unsingned ui = usi ;
A:
si = -32768 8000 H
usi = 32768 8000H
i = -32768 FFFF 8000H 带符号整数：符号扩展
ui = 32768 0000 8000H 无符号整数：0扩展

例2（截断操作）：i 和j 是否相等？
int i = 32768;
short si = (short) i;
int j = si;
A:
不相等！
i = 32768 0000 8000 H
si = -32768 8000H
j = -32768 FFFF 8000H
原因：对i截断时发生了“溢出”，即：32768截断为16位数时，因其超出16位能表示的最大值，故无法截断为正确的16位数！

3.4 整数加减运算

1. 整数加、减运算

C语言程序中的整数有
–带符号整数，如char、short、int、long型等
–无符号整数，如unsigned char、unsigned short、 unsigned等
指针、地址等通常被说明为无符号整数，因而在进行指针或地址运算时，需要进行无符号整数的加、减运算
无符号整数和带符号整数的加、减运算电路完全一样，这个运算电路称为整数加减运算部件，基于带标志加法器实现
计算机中的加法器，因为只有n位，所以是一种模2n运算系统

2. 整数加减运算部件

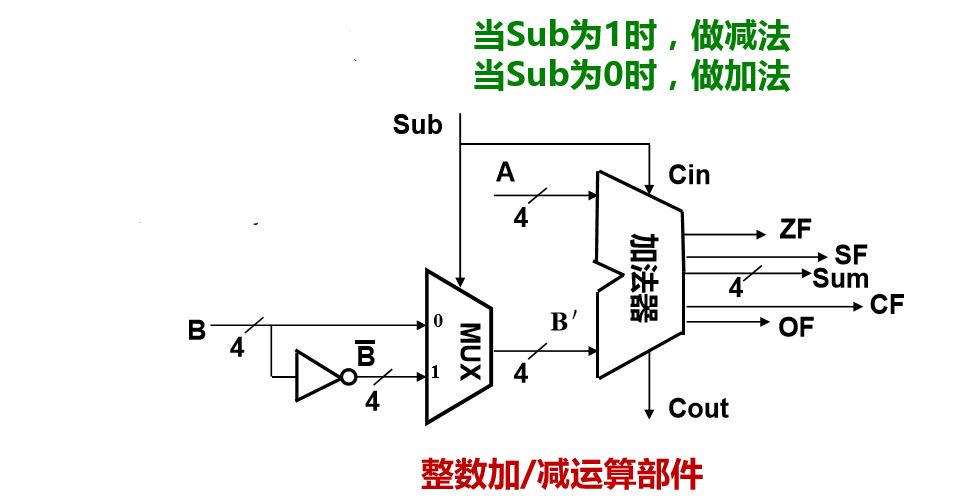

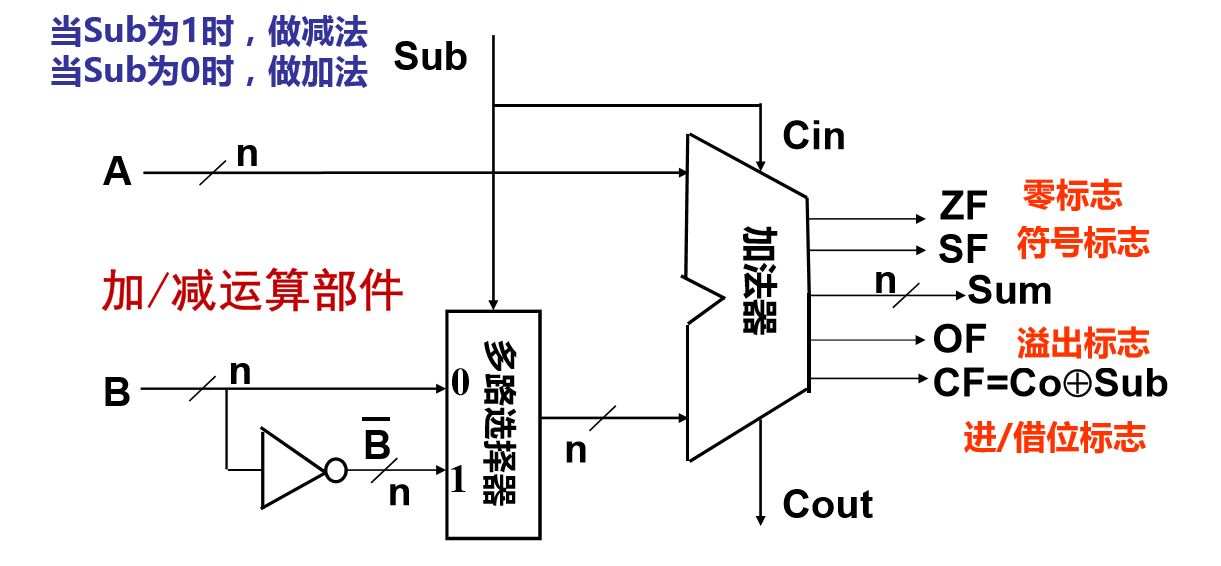

（1）补码加减运算要点和运算部件

加、减法运算统一采用加法来处理
符号位(最高有效位MSB)和数值位一起参与运算
直接用Adder实现两个数的加运算（模运算系统） 运算结果高位丢弃，保留低n位，相当于取模2n
实现减法的主要工作在于：求[–B] 补 , $补=\overline B+1$

（2）所有运算电路的核心——加法器

计算机中所有运算都基于加法器实现
加法器不知道所运算的是带符号数还是无符号数。
加法器不判定对错，总是取低n位作为结果，并生成标志信息。

①零标志ZF、溢出标志OF、进/借位标志CF、符号标志SF称为条件标志

标志	计算
OF	（带符号数运算）若A与B’同号但与Sum不同号，则1；否则0
SF	sum符号
ZF	如Sum为0，则1，否则0。
CF	Cout ⊕ sub

②存放标志的寄存器通常称为程序/状态字寄存器或标志寄存器。每个标志对应标志寄存器中的一个标志位。如，IA-32中的EFLAGS寄存器。
③生成并保存的条件标志，在分支指令（条件转移指令）中被用作是否转移执行的条件

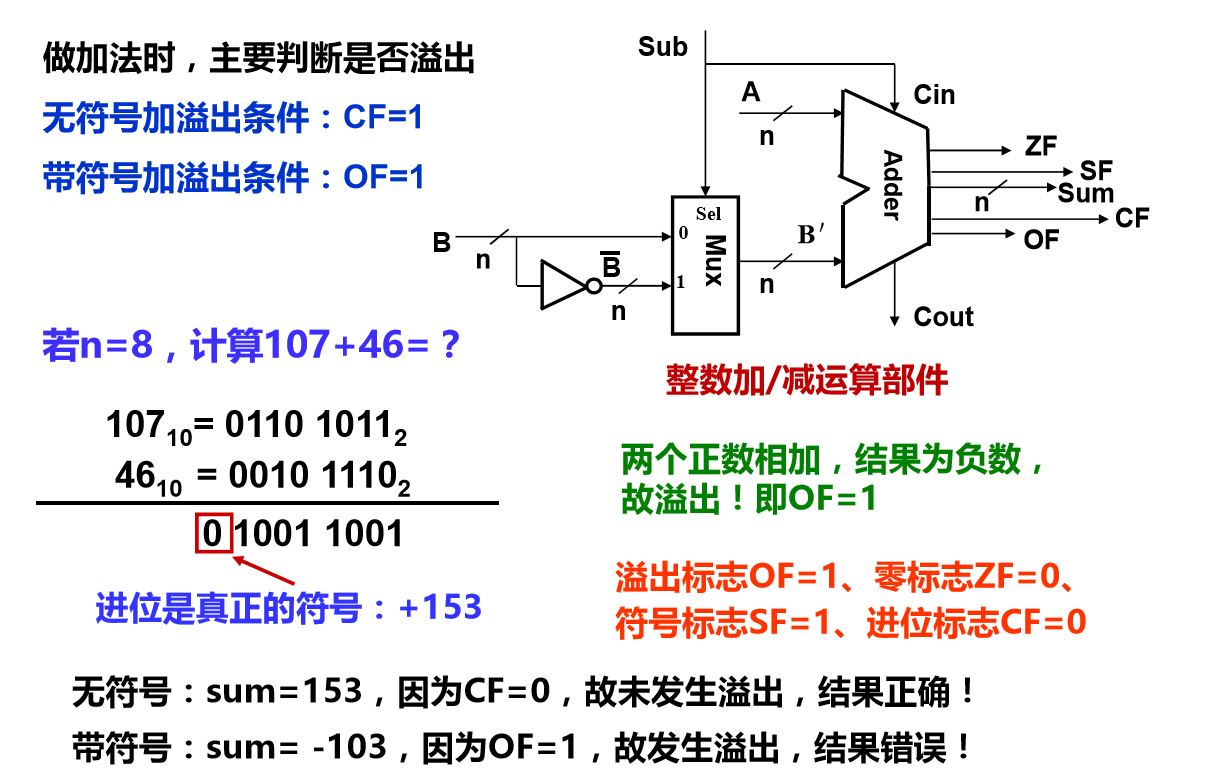

3. 整数加法举例

在这里插入图片描述

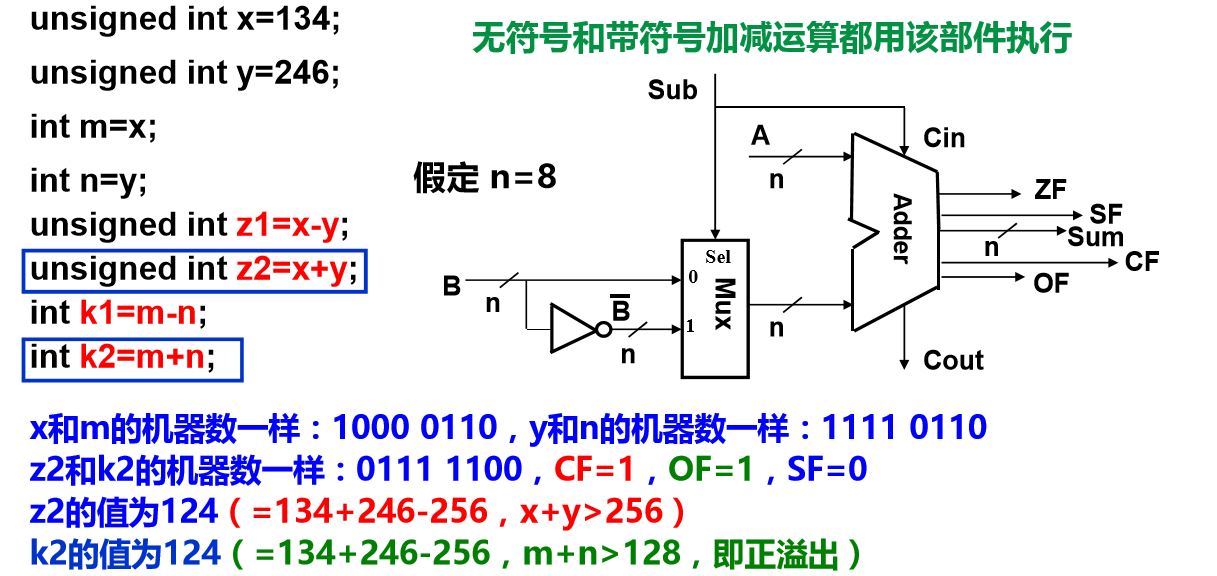

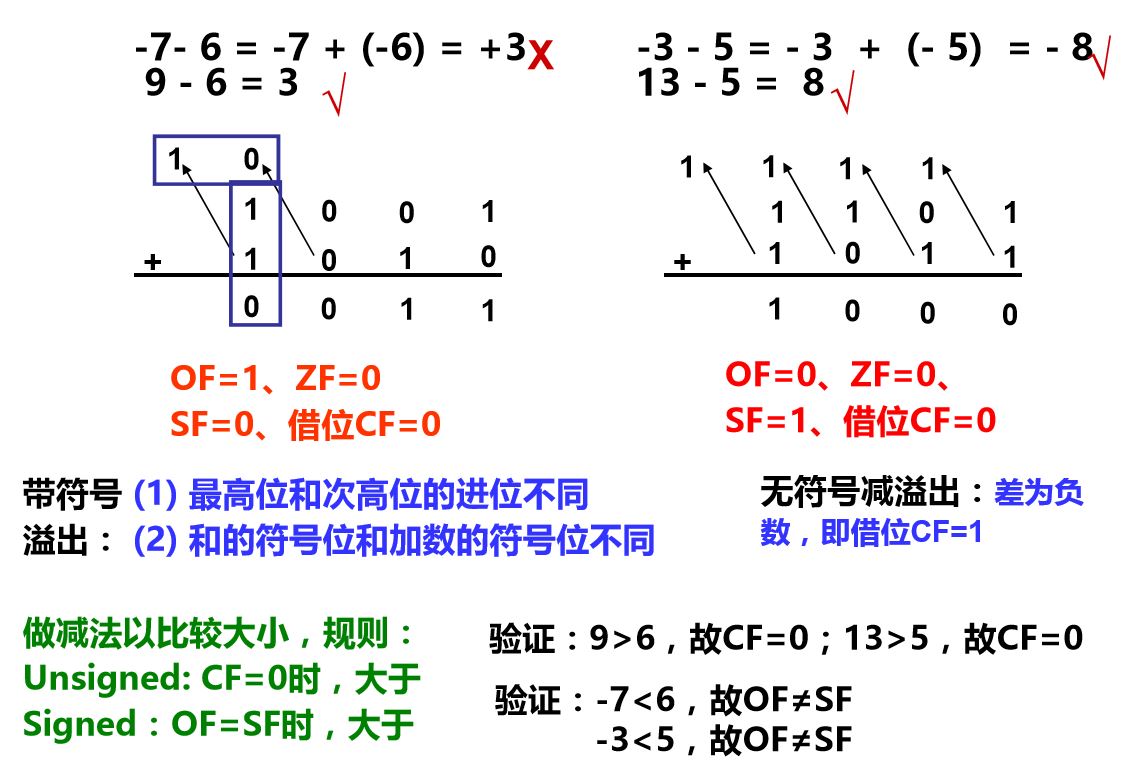

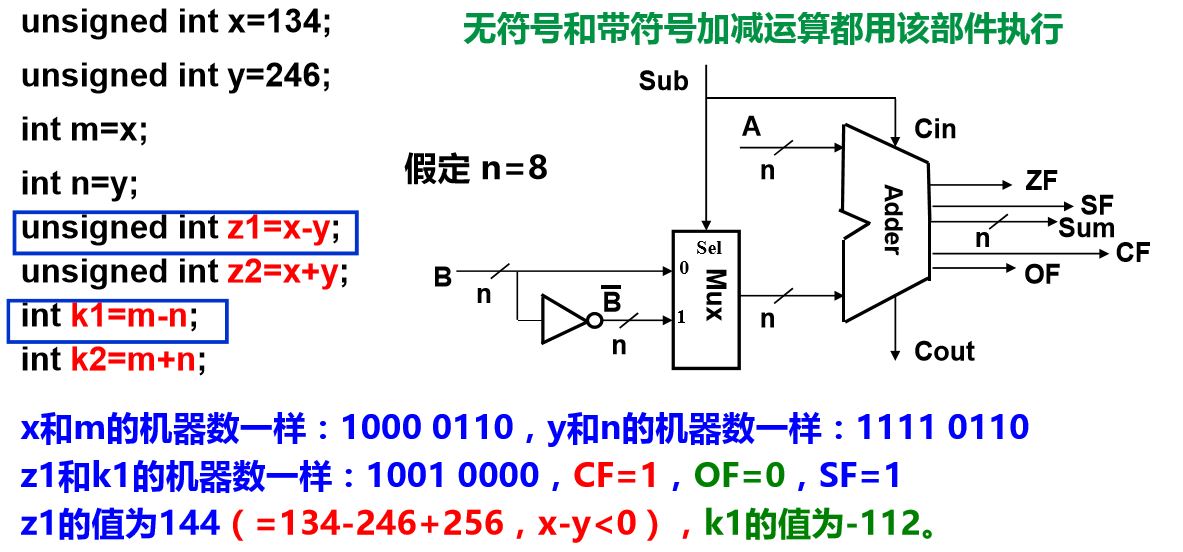

4. 整数减法举例

在这里插入图片描述

5. 溢出判断

	无符号	带符号
加溢出	进位CF = 1	OF = 1
减溢出	差为负数，即借位CF = 1	(1) 最高位和次高位的进位不同 Cn⊕Cn-1 (2) 和的符号位和加数的符号位不同

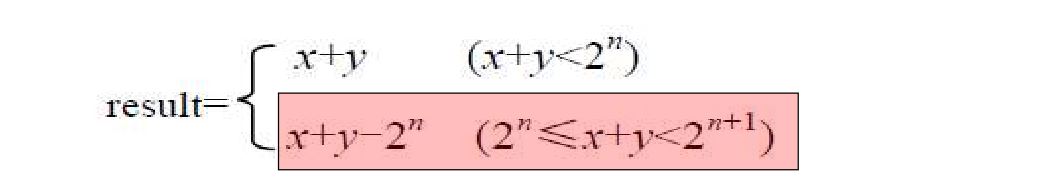

（1）无符号整数加法溢出判断程序

在这里插入图片描述

发生溢出时，一定满足 $r e s u l t < x$ and $r e s u l t < y$
否则，若 $x+y-2^n≥x$ ，则 $y≥2^n$ ，这是不可能的

/* Determine whether arguments can be added without overflow */ int uadd_ok(unsigned x, unsigned y) { unsigned sum = x+y;return sum >= x;}

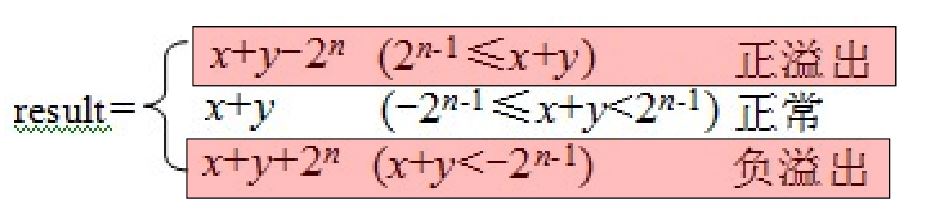

（2）带符号整数加法溢出判断程序

在这里插入图片描述

当两个加数异号，和不会出现溢出；
当两个加数同号，且和与加数符号相反时，出现溢出。

/* Determine whether arguments can be added without overflow */
int tadd_ok(int x, int y)
{int sum = x+y;int neg_over = x < 0 && y < 0 && sum >= 0; //负溢出int pos_over = x >= 0 && y >= 0 && sum < 0; //正溢出return !neg_over && !pos_over;
}
