反向和同向比例运算电路

1.1 反相比例电路

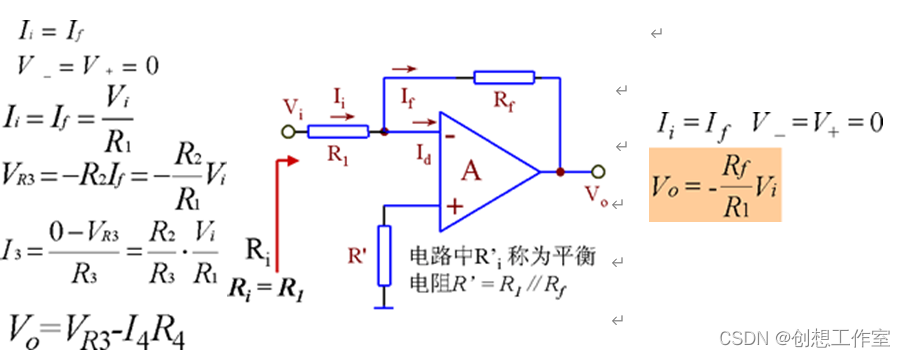

1. 基本电路

电压并联负反馈输入端虚短、虚断
　

特点：
　　反相端为虚地，所以共模输入可视为0，对运放共模抑制比要求低
　　输出电阻小，带负载能力强
　　要求放大倍数较大时，反馈电阻阻值高，稳定性差。
　　如果要求放大倍数100，R1=100K，Rf=10M

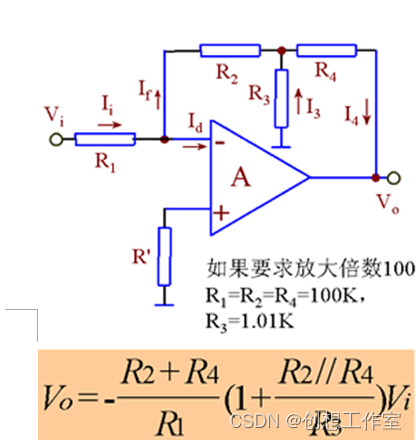

2. T型反馈网络

虚短、虚断

1.2 同相比例电路

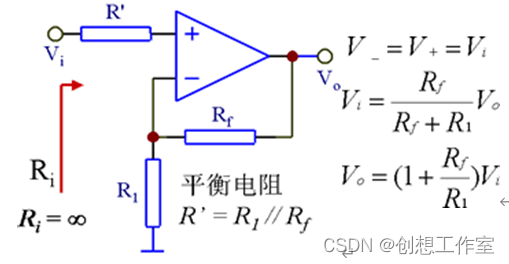

1. 基本电路：电压串联负反馈

输入端虚短、虚断
特点：
输入电阻高，输出电阻小，带负载能力强
V-=V+=Vi，所以共模输入等于输入信号，对运放的共模 抑制比要求高

2. 电压跟随器

输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小
