1.当代CPU特性

向量化执行和编译执行是目前主流的两种数据库执行引擎优化手段。

了解CPU特性可以让我们真正理解各种数据库执行引擎优化技术的动机。

影响数据库执行引擎执行效率的CPU特性主要有以下几点：

• 超标量流水线与乱序执行、
• 分支预测、
• 多级存储与数据预取、
• SIMD

超标量流水线与乱序执行

• CPU指令执行可以分为多个阶段(如取址、译码、取数、运算等)；
  （1）流水线的意思是指
  一套控制单元可以同时执行多个指令，只是每个指令处在不同的阶段，例如上一条指令处理到了取数阶段，下一条指令处理到了译码阶段。
  （2）超标量的意思是指
  一个CPU核同时有多套控制单元，因此可以同时有多个流水线并发执行。
  CPU维护了一个乱序执行的指令窗口，窗口中的无数据依赖的指令就会被取来并发执行。
• 程序做好以下两个方面，可以提高超标量流水线的吞吐(IPC，每时钟周期执行指令数)。
  （1）流水线不要断，不需要等到上一条指令执行完，就可以开始执行下一条指令。这意味着程序分支越少越好(知道下一条指令在哪)。
  （2）并发指令越多越好。指令之间没有依赖，意味着更流畅的流水线执行，以及在多个流水线并发执行。

分支预测

• 程序分支越少，流水线效率越高。
  但是程序分支是不可避免的。程序分支可以分为两种，条件跳转和无条件跳转。
  （1）条件跳转来自if或switch之类的语句。
  （2）无条件跳转又可根据指令的操作数分为跳转地址还是跳转地址指针，分为直接跳转和间接跳转。
  直接跳转一般为静态绑定的函数调用，间接跳转来自函数返回或虚函数之类动态绑定的函数调用。
• 当执行一个跳转指令时，在得到跳转的目的地址之前，不知道该从哪取下一条指令，流水线就只能空缺等待。
  为了提高这种情况下的流水线效率，CPU引入了一组寄存器，用来专门记录最近几次某个地址的跳转指令的目的地址。
  这样，当再一次执行到这个跳转指令时，就直接从上次保存的目的地址出取指令，放入流水线。等到真正获取到目的地址的时候，再看如果取错了，则推翻当前流水线中的指令，取真正的指令执行。

多级存储与数据预取

• 多级存储就不用解释了，当数据在寄存器、cache或内存中，CPU取数速度不在一个数量级。
  尤其cache和内存访问，相差两个数量级。CPU在内存取数的时候会首先从cache中查找数据是否存在。若不存在，则访问内存，在访问内存的同时将访问的数据所在的一个内存块一起载入cache。
• 如果程序访问数据存在线性访问的模式，CPU会主动将后续的内存块预先载入cache，这就是CPU的数据预取。
  有时候程序访问数据并不是线性的，例如Hash表查找等。CPU也提供了数据预取指令，程序可以事先主动将会用到的数据载入cache，这就是Software Prefetch。
• 如何利用好寄存器和cache是数据库查询执行非常重要的优化方向。

SIMD

• 单指令多数据流，对于计算密集型程序来说，可能经常会需要对大量不同的数据进行同样的运算。SIMD引入之前，执行流程为同样的指令重复执行，每次取一条数据进行运算。
  例如有8个32位整形数据都需要进行移位运行，则由一条对32位整形数据进行移位的指令重复执行8次完成。
  SIMD引入了一组大容量的寄存器，一个寄存器包含832位，可以将这8个数据按次序同时放到一个寄存器。同时，CPU新增了处理这种832位寄存器的指令，可以在一个指令周期内完成8个数据的位移运算。

• 如何利用好SIMD也是不少数据库的优化方向，尤其是向量化执行的策略下。

2.查询执行模型

火山模型

• 数据库查询执行最著名的是火山模型，也是在各种数据库系统中应用最广泛的模型。

• SQL查询在数据库中经过解析，会生成一棵查询树，查询数的每个节点为代数运算符(Operator)。
  火山模型把Operator看成迭代器，每个迭代器都会提供一个next() 接口。

• 一般Operator的next() 接口实现分为三步
  （1）调用子节点Operator的next() 接口获取一行数据(tuple)
  （2）对tuple进行Operator特定的处理(如filter 或project 等)
  （3）返回处理后的tuple。

• 因此，查询执行时会由查询树自顶向下的调用next() 接口，数据则自底向上的被拉取处理。

• 火山模型的这种处理方式也称为拉取执行模型(Pull Based)。

• 火山模型的优点是，处理逻辑清晰，每个Operator 只要关心自己的处理逻辑即可，耦合性低。

• 火山模型的缺点：
  数据以行为单位进行处理，不利于CPU cache 发挥作用。且每处理一行需要调用多次next() 函数，而next()为虚函数，开销大。
  每次都是计算一个 tuple（Tuple-at-a-time），这样会造成多次调用 next ，也就是造成大量的虚函数调用，这样会造成 CPU 的利用率不高。
  （C++ 中用 virtual 标记的函数，而在 Java 中没有 final 修饰的普通方法（没有标记为 static、native）都是虚函数。）

• 为了更好地理解一个 Operator 中发生了什么，下面通过伪代码来理解 Select Operator：

Tuple Select::next() {while (true) {Tuple candidate = child->next(); // 从子节点中获取 next tupleif (candidate == EndOfStream) // 是否得到结束标记return EndOfStream;if (condition->check(candidate)) // 是否满足过滤条件return candidate; // 返回 tuple}
}

• eg：

SELECT Id, Name, Age, (Age - 30) * 50 AS Bonus
FROM People
WHERE Age > 30

对应火山模型如下：

• User：客户端；
• Project：垂直分割（投影），选择字段；
• Select（或 Filter）：水平分割（选择)，用于过滤行，也称为谓词；
• Scan：扫描数据。
• 过程：
  这里包含了 3 个 Operator：
  首先 User 调用最上方的 Operator（Project）希望得到 next tuple；
  Project 调用子节点（Select）；
  而 Select 又调用子节点（Scan）；
  Scan 获得表中的 tuple 返回给 Select，Select 会检查是否满足过滤条件，如果满足则返回给 Project，如果不满足则请求 Scan 获取 next tuple。
  Project 会对每一个 tuple 选择需要的字段或者计算新字段并返回新的 tuple 给 User。当 Scan 发现没有数据可以获取时，则返回一个结束标记告诉上游已结束。
• tuple含义：
  元组（tuple）是关系数据库中的基本概念，关系是一张表，表中的每行（即数据库中的每条记录）就是一个元组，每列就是一个属性。 在二维表里，元组也称为行


编译执行

• 考虑到火山模型大量虚函数调用导致的性能损失，推送执行模型(Push Based)很好的解决了这个问题。与拉取模型相反，推送模型自低向上的执行，执行逻辑由底层Operator开始，其处理完一个tuple之后，将tuple传给上层Operator处理

• 前面CPU的多级存储介绍提到，数据访问速度最快的是寄存器。
  所以在执行查询树时最理想的情况就是数据一直留在寄存器中(假设寄存器的容量足以放下一个tuple)，每个Operator直接处理寄存器中的数据。
  Operator之间从拉取模型的虚函数调用，变成了以数据为中心(data-centric)的顺序执行。

• 当然，并不是所有的Operator的运算逻辑都可以处理完寄存器中的tuple之后，把tuple留在寄存器中，由下一个Operator 接着处理。
  例如Join的时候，需要构建hash表，tuple就必须写入内存了(整个hash表当然不可能放到寄存器)。

• [3]论文的思想：
  每个Operator会根据规则拆分为两个代码块，一块对应Produce() ，一块对应consume()。代码生成的时候就可以根据这个规则生成代码。
  Produce()函数负责产生结果tuple；
  Consume()函数负责具体的tuple处理逻辑；
  好处：编译执行以数据为中心，消灭了火山模型中的大量虚函数调用开销。甚至使大部分指令执行，可以直接从寄存器取数，极大的提高了执行效率。

向量化执行

• 向量化执行依然采用类似火山模型的拉取式模型，唯一的区别是其Operator的next()函数每次返回的是一批数据(如1000行)

• 一般向量化特指列式存储系统中，按列聚合的一组数据；
  在行式系统中称为RowSet迭代，本文不严格区分这两种情况

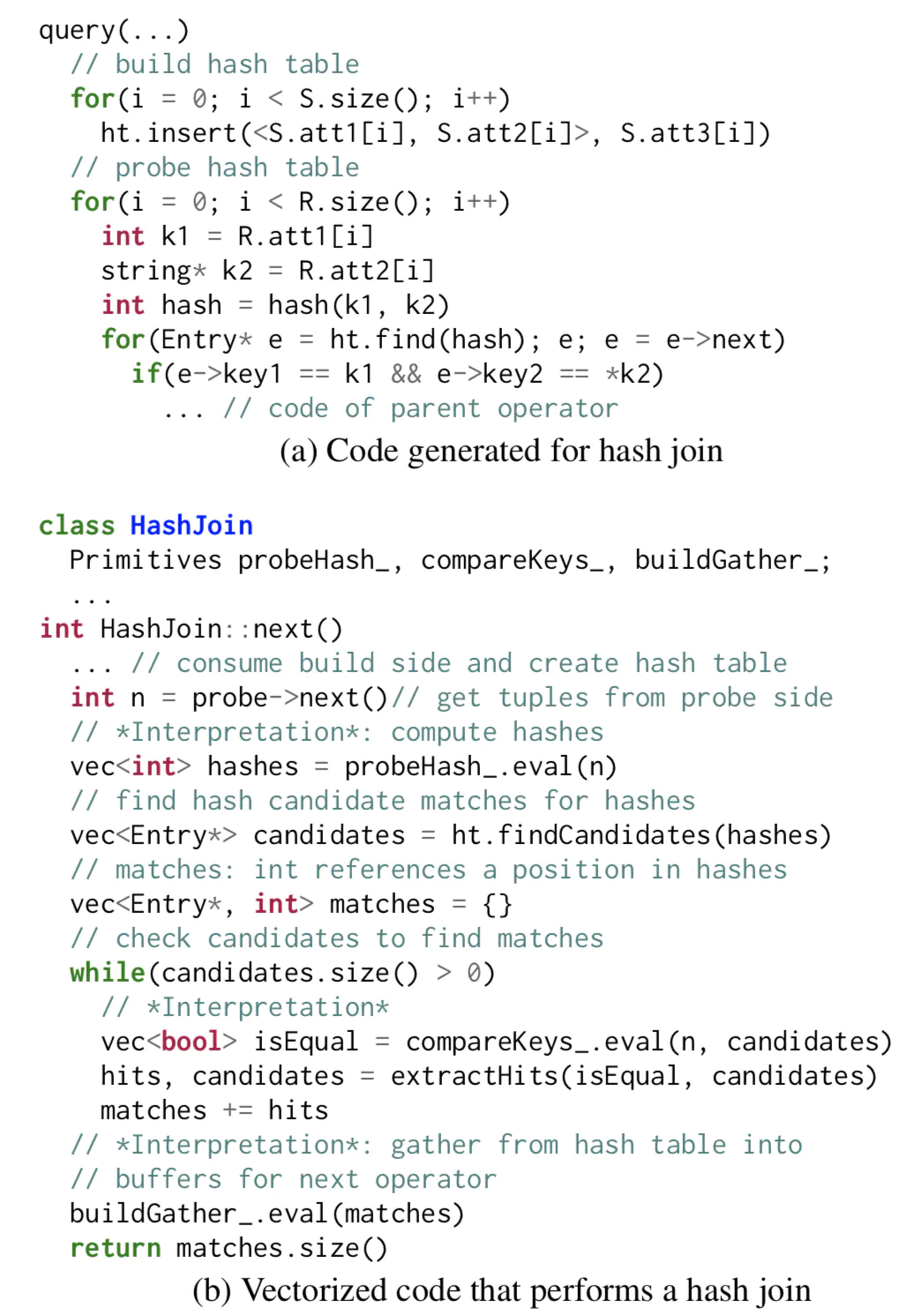

• eg：下图是一个JoinOperator的编译生成的伪代码和向量化执行的伪代码的对比。


• 图中(a)部分为编译执行模型生成的伪代码
  JoinOperator 的执行逻辑为，以左表的数据构建Hash表，然后以右表中的每行记录，分别去Hash表查找。
  这里的Hash表的冲突处理采用的是链地址法，伪代码中最后一个循环就是遍历链表，找到真正的匹配项。

• 图中(b)部分向量化执行的伪代码
  与火山模型不同的，它一次处理一组数据。
  因此，可以看到这里面的变量都是Vector。
  由于变量为Vector，就需要事先定义一些专门处理Vector的元语(Primitives)：例如为Vector中的每一个元素计算Hash值的proheHash_，以及图中的compareKeys_、buildGather_。

向量化执行模型有一下几个好处：

• 1.大大减少火山模型中的虚函数调用数量；
• 2.以块为处理单位数据，提供了cache命中率；
• 3.多行并发处理，契合了CPU乱序执行与并发执行的特性。
• 4.同时处理多行数据，使SIMD有了用武之地(虽然目前SIMD对大多数数据库查询起到的作用比较有限[1]，本质上数据库查询都属于数据访问密集型应用，而不是SIMD最擅长的计算密集型应用)。

3.向量化VS编译执行

首先这两个模型是不相容的，二者只能取其一。

• 因为编译执行强调的是以数据为中心，在一个Pipeline内是不会有Materialization的；
  但是向量化执行是拉取模型，每次经过next()调用，Vector的传递必须Materialize

• Materialization Model，物化

• [1]的团队在同一个系统(Peloton)里实现了这两种模型，以进行各方面对比。
  [1]选取了TPC-H中非常有代表性的5个SQL查询，Q1和Q18主要运算为定点数运算(Fixed-point arithmetic)和Aggregation，Q6主要运算为Filter，Q3和Q9主要运算为Join;

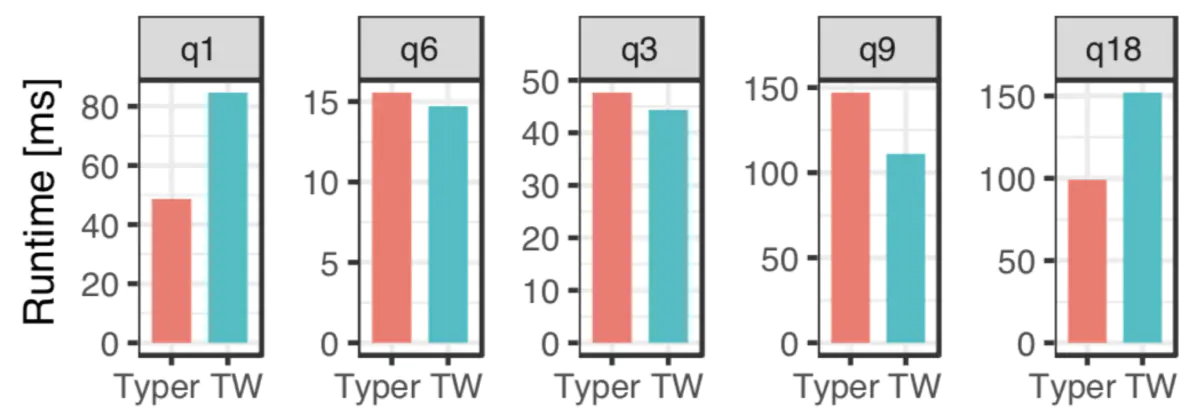

  从图中可以看出向量化执行对于Q3和Q9查询更高效，而编译执行对于Q1和Q18语句更高效。


• 原因以及分析：

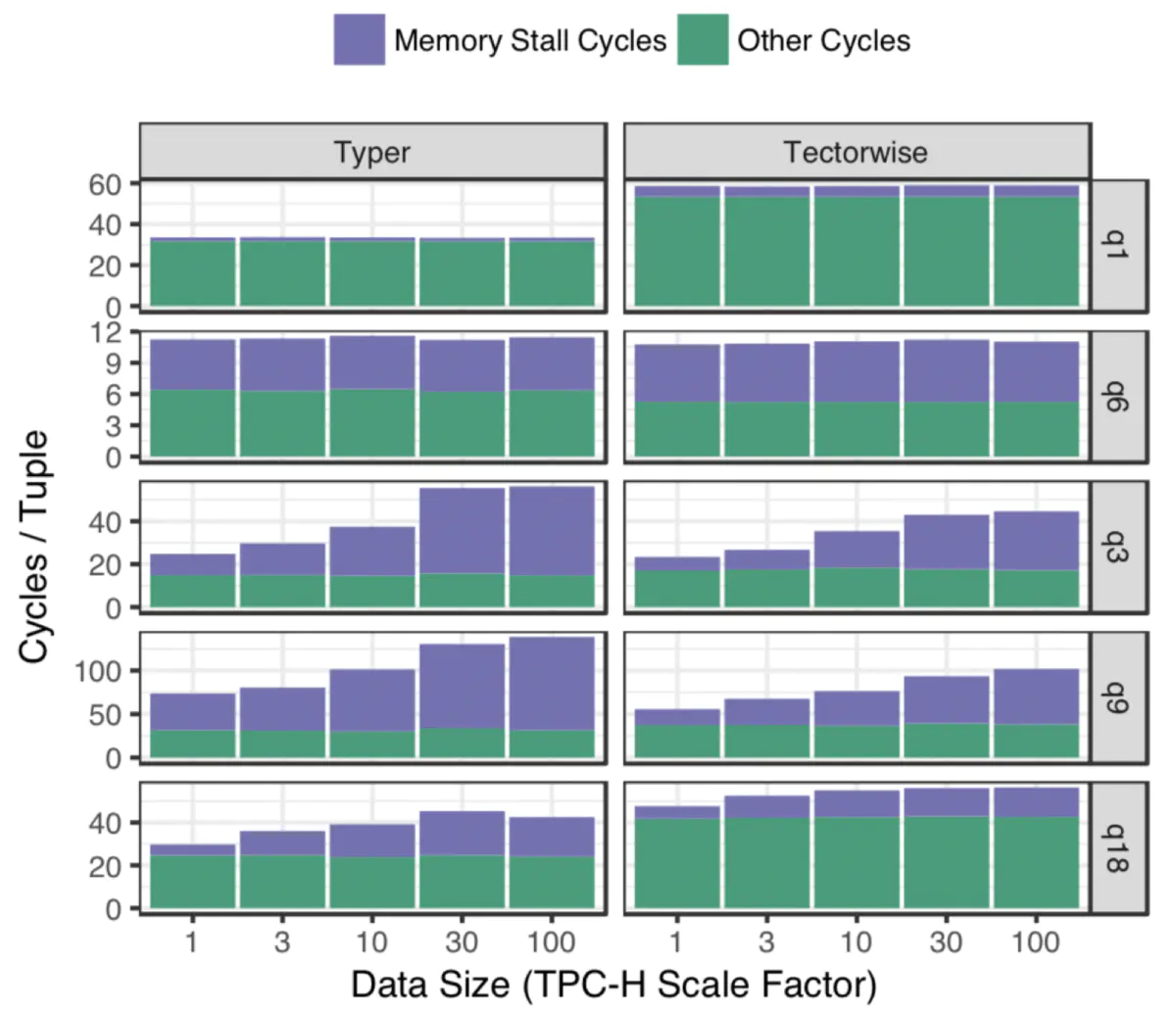

• 图中的Typer是编译执行引擎，Tectorwise是向量化执行引擎。Memory Stall指的是CPU执行指令时，内存取数的等待时间。
  （1）可以看出Q3和Q9，Typer主要就是慢在了Memory Stall。因为Hash表数据分布比较随机，Hash查找时cache命中率不高，经常需要访问内存。
  编译执行循环内部会包含多个Operator的运算，这些有依赖关系的指令占据了大部分的乱序执行窗口，并发度低，总的等待取数时间就长了
  向量化执行模型的循环较短，并发度高，可以同时有更多的指令等待取数，总的等待时间就短了。
  更复杂的循环也导致分支预测失败的代价更高。
  （2）对于Q1和Q18，由于运算过程中cache命中率比较高，没有Memory Stall的拖累，编译执行模型Pipeline执行无Materialization的优势就体现出来了


4.编译执行融合向量化

[2]设计了一个原型系统 Relaxed Operator Fusion (ROF)来实现编译执行融合向量化

• 把查询树分解一下，部分用向量化方式，部分用编译执行方式即可

• 思想：
  编译执行的主要目标是减少Materialization，ROF则是在编译执行的基础上，主动在其中的Pipeline中插入Materialization，将Pipeline分割为Stage，在Stage内依然是tuple-at-a-time data-centric的推送模型，保留了编译执行数据停留在寄存器中的优点。
  而跨Stage或Pipeline时，则以Block(一组tuple)为单位传递数据，这个时候就可以利用上SIMD。
  另外，ROF还使用了Software Prefetch来优化编译执行当Hash表查找时cache命中率低Memory Stall过多的问题。

• eg：下面的SQL是TPC-H Q19的简化版本。
  其中CLAUSE1~3分别是LineItem和Part两个表上的查询条件。

SELECT SUM(...) AS revenue
FROM LineItem JOIN Part ON l_partkey = p_partkey
WHERE (CLAUSE1) OR (CLAUSE2) OR (CLAUSE3)

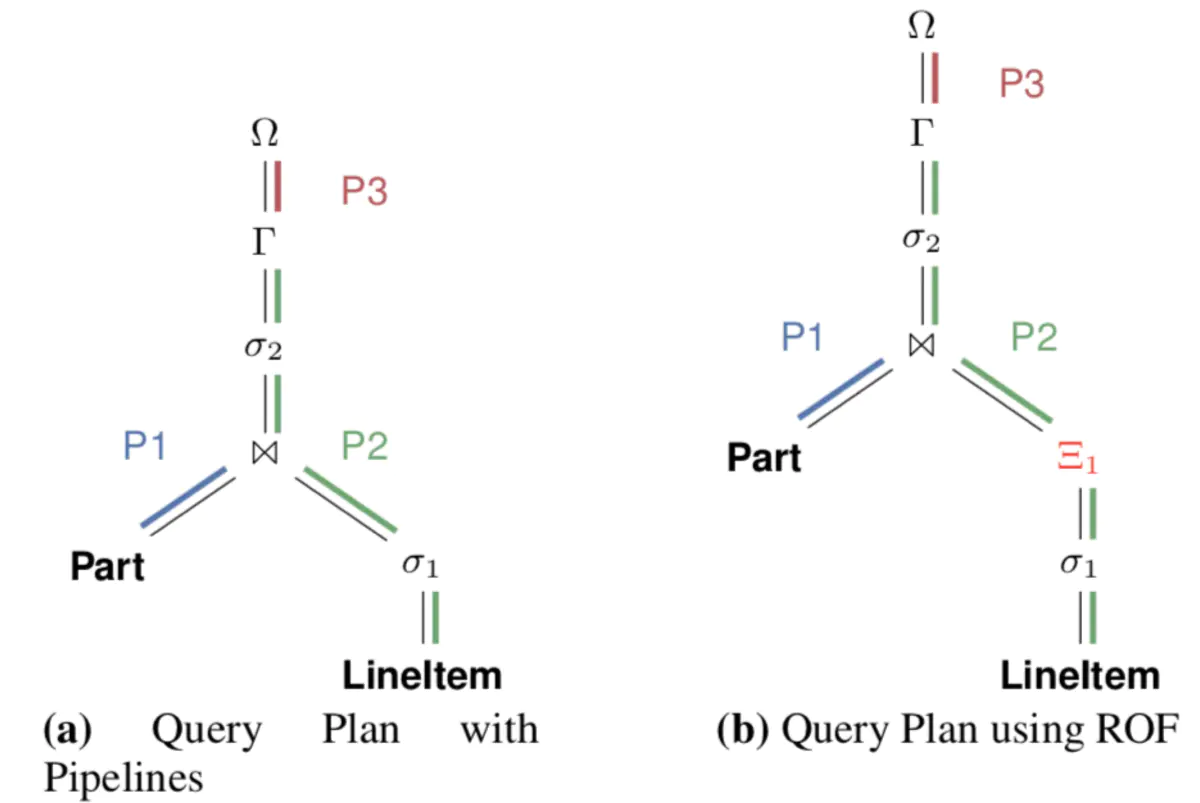

这段SQL对应的编译执行的查询数和ROF的查询树如下图。

• 可以看到ROF 相比原来的查询树，在P2这个Pipeline的第一个Filter后面插入了一个Operator(图中标红)。
  这个Operator表示Vector Output，把P2分成了两个Stage(我们称这种分割Stage的Operator为Stage boundary)，在Stage内部为tuple-at-a-time，跨Stage则以Vector为单位传递数据。

• P2对应ROF的伪代码如下图。
  Stage1进行TableScan和Filter，将VECTOR_SIZE数量的Tuple插入Vector。
  Stage2对Vector中的数据进行HashProbe、Filter以及Aggregate。


• 上面的例子展示了ROF是怎么把Pipeline分割成Stage的，但是到目前为止，我们并没有看到这么做有什么好处。

• 这里最关键的问题是，应该在Pipeline的哪个位置插入Stage boundary，才能达到最优的效果。
  ROF按照两个规则分割Stage：
  R1. 可以使用SIMD的Operator的输入和输出点；
  R2. 需要对无规律地址数据(且数据量大于Cache)进行访问的Operator的输入点。
  R1是为了利用SIMD进行并发计算，R2是为了使用Software prefetch提高cache命中率。
  这是基本策略，在实现时还有一些技术点需要考虑。为了快速获取SIMD寄存器中Filter过后的数据，ROF利用一个Mask索引，将SIMD寄存器中的有效数据Shuffle到一起。
  当数据量不大时，数据预取反而会带来额外开销。ROF在编译时会生成两套执行路径，在运行时根据数据量决定是否需要预取。

5.优化方向

• 其次，火山模型中一次只取一条数据，如果每次取多条数据呢？
  （1）可以将每次 next 带来的 CPU 开销被一组数据给分摊。这样当 CPU 访问元组中的某个列时会将该元组加载到 CPU Cache（如果该元组大小小于 CPU Cache 缓存行的大小）, 访问后继的列将直接从 CPU Cache 中获取，从而具有较高的 CPU Cache 命中率
  （2）当然是同一列的时候，所以针对的是列存的场景，因为输入是同列的一组数据，面对的是相同的操作，这正是向量寄存器干的事情，这是 CPU 层面计算性能的优化，因此称为向量化。
  并且如果每次只取一列的部分数据，返回一个可以放到 CPU Cache 的向量，那么又可以利用到 CPU Cache。

• 向量化
  向量化计算就是将一个循环处理一个数组的时候每次处理 1 个数据共处理 N 次，转化为向量化——每次同时处理 8 个数据共处理 N/8 次，其中依赖的技术就是 SIMD（Single Instruction Multiple Data，单指令流多数据流），SIMD 可以在一条 CPU 指令上处理 2、4、8 或者更多份的数据。

CPU 层面的优化方案的结论

• 相比火山模型，编译执行和向量化都使数据库查询执行性能得到了极大的提升，这两者之间相比又如何呢。
  首先这两个模型是不相容的，二者只能取其一。
  因为编译执行强调的是以数据为中心，在一个 CPU Pipeline 内是不会有物化的；
  向量化执行是拉模型，每次经过 next() 调用，向量的传递必须要进行物化。

• 相关论文
  [1] Kersten, Timo, et al. “Everything you always wanted to know about compiled and vectorized queries but were afraid to ask.” Proceedings of the VLDB Endowment 11.13 (2018): 2209-2222.
  [2] Menon, Prashanth, Todd C. Mowry, and Andrew Pavlo. “Relaxed operator fusion for in-memory databases: Making compilation, vectorization, and prefetching work together at last.” Proceedings of the VLDB Endowment 11.1 (2017): 1-13.
  [3] Neumann, Thomas. “Efficiently compiling efficient query plans for modern hardware.” Proceedings of the VLDB Endowment4.9 (2011): 539-550.
  [4] Boncz, Peter A., Marcin Zukowski, and Niels Nes. “MonetDB/X100: Hyper-Pipelining Query Execution.” Cidr. Vol. 5. 2005.
