静态调用的dll的一个实例
2017年11月17日 09:49:18 净无邪 阅读数：334
版权声明：本文为博主原创文章，欢迎各位朋友转载。转载时，保留链接地址！ https://blog.csdn.net/naibozhuan3744/article/details/78557761
本实例主要分为三部分。第一部分：vs2013的配置，第二部分：snap7的dll常用函数何功能的介绍。第三部分：调用snap7的是一个实例应用。
一、vs2013配置

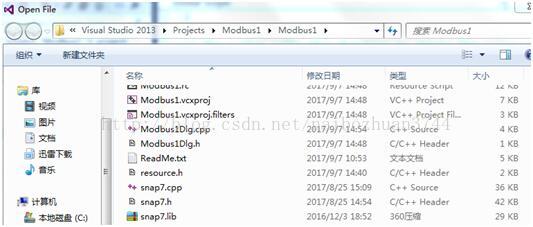

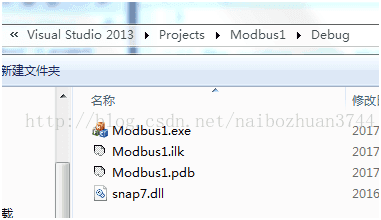

1.1 将文件snap7.h，snap7.cpp，snap7.dll，snap7.lib全部加入创建工程的目录下，其中将snap7.dll放入debug目录下。

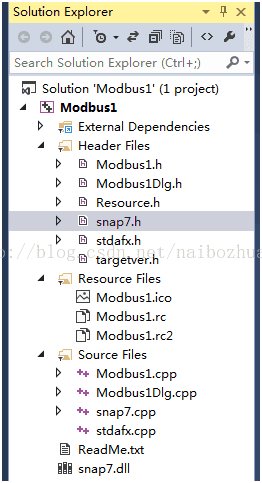

1.2将snap7的dll加入新建的工程
1.3在主对话框开头，加入pragma comment (lib,”snap7.lib”);
二、snap7的dll常用函数功能介绍
2.1ConnectTo(const char *RemAddress,intRack, int Slot);
//通过PLC的IP地址*RemAddress建立连接。
// *RemAddress PLC的IP地址,
// Rack s7200SMART PLC的齿数，一般为0
// Slot s7200SMART PLC的槽数，一般为1
2.2Disconnect();
//断开PC与PLC的连接
2.3DBRead(intDBNumber, int Start, int Size, void *pUsrData);
//读V区的Byte值
//DBNumber读V区识别号码，一般为1
//Start读PLC的起始地址
//Size读PLC的字节个数
//*pUsrData数据缓冲区，函数读到的数据存在这个缓冲区内
2.4DBWrite(intDBNumber, int Start, int Size, void *pUsrData); //写V区的Byte值
2.5MBRead(int Start, int Size, void*pUsrData); //读M区的Byte值
2.6MBWrite(int Start, int Size, void*pUsrData); //写M区的Byte值
2.7EBRead(int Start, int Size, void*pUsrData); //读O区的Byte值
2.8EBWrite(int Start, int Size, void *pUsrData); //写O区的Byte值
2.9ABRead(int Start, int Size, void*pUsrData); //读I区的Byte值
2.10ABWrite(int Start, int Size, void*pUsrData); //写I区的Byte值
2.11TMRead(int Start, int Amount,void *pUsrData); //读T区的Byte值
2.12TMWrite(int Start, int Amount,void *pUsrData); //写T区的Byte值
2.13CTRead(int Start, int Amount,void *pUsrData); //读C区的Byte值
2.14CTWrite(int Start, int Amount,void *pUsrData); //写C区的Byte值
2.15DReadW(intDBNumber, int Start, int Size, WORD *pUsrData); //读V区的Word值
2.16DReadDW(intDBNumber, int Start, int Size, DWORD *pUsrData); //读V区的DWord值
2.17DWriteW(intDBNumber, int Start, int Size, WORD *pUsrData); //写V区的Word值
2.18DWriteDW(intDBNumber, int Start, int Size, DWORD *pUsrData); //读V区的DWord值
2.19ReadBit(int Area, intByteAddr, int BitNo, BOOL &BitValue); //函数功能：读PLC某个区域的值
//Area表示内存区。取值0x84:D区 0x83：M区 0x82：O区 0x81：I区 0x1C:C区 0x1D：T区
//ByteAddr表示起始字节地址
//BitNo表示起始字节中的第BiteNo位（比如：v1.2表示v区起始地址1的第2位）
//BitValue表示要设置的值，只能为0或者1
2.20ReadVBit(intByteAddr, int BitNo, BOOL &BitValue); //函数功能：读PLC的V区域值
2.21WriteBit(int Area, intByteAddr, int BitNo, BOOL BitValue); //函数功能：读PLC某个区域的值
//Area表示内存区。取值0x84:D区 0x83：M区 0x82：O区 0x81：I区 0x1C:C区 0x1D：T区
//ByteAddr表示起始字节地址
//BitNo表示起始字节中的第BiteNo位（比如：v1.2表示v区起始地址1的第2位）
//BitValue表示要设置的值，只能为0或者1
2.22WriteVBit(intByteAddr, int BitNo, BOOL BitValue); //函数功能：写PLC的V区域值
2.23SetBit(intAddrType, int ByteAddr, int BitNo); //函数功能：置位PLC某个位的值为1 AddrType取值：0x84:D区 0x83：M区 0x82：O区 0x81：I区 0x1C : C区 0x1D：T区
2.24SetVBit(intByteAddr, int BitNo); //函数功能：置PLC的V区域某个位的值为1
2.25ResetBit(intAddrType, int ByteAddr, int BitNo); //函数功能：置位PLC某个位的值为0 AddrType取值：0x84:D区 0x83：M区 0x82：O区 0x81：I区 0x1C : C区 0x1D：T区
2.26ResetVBit(intByteAddr, int BitNo); //函数功能：置位PLC的V区域某个位的值为0
2.27ReadArea(int Area, intDBNumber, int Start, int Amount, int WordLen, void *pUsrData);
//读PLC某个区域的值
//Area表示内存区。取值0x84:V区 0x83：M区 0x82：O区 0x81：I区 0x1C:C区 0x1D：T区
//DBNumber表示区域号，一般为1
//Start表示起始地址。当函数功能为读bit时，int addr =Start/8; int bit = Start%8;此时表示第addr地址的第Bit位。如Start = 8;则表示第1号地址的第0位，即addr.Bit(1.0)；
//Amount表示要读取的数据长度，当函数类型为读bit时，只能为1
//WordLen决定函数的功能，函数功能有读位，字节，字，双字。取值： 0x1：Bit 0x2：Byte 0x4：Word 0x6:DW 0x8 : Real 0x1c : C区(16Bit) 0x1D：T区(16Bit)
注意：读Word和DWord功能有问题，高位字节在前，低位字节在后（跟我们的程序反过来）
//*pUsrData表示数据缓冲区，读取的数据存入该缓冲区
2.28WriteArea(int Area, intDBNumber, int Start, int Amount, int WordLen, void *pUsrData);
//写PLC某个区域的值
//Area表示内存区。取值0x84:V区 0x83：M区 0x82：O区 0x81：I区 0x1C:C区 0x1D：T区
//DBNumber表示区域号，一般为1
// Start表示起始地址。当函数功能为写bit时，int addr =Start/8; int bit = Start%8;此时表示第addr地址的第Bit位。如Start = 8;则表示第1号地址的第0位，即addr.Bit(1.0)；
//Amount表示要写的数据长度，当函数类型为写bit时，只能为1
// WordLen决定函数的功能，函数功能有写位，字节，字，双字。取值： 0x1：Bit 0x2：Byte 0x4：Word 0x6:DW 0x8 : Real 0x1c : C区(16Bit) 0x1D：T区(16Bit)
注意：读Word和DWord功能有问题，高位字节在前，低位字节在后（跟我们的程序反过来）
//*pUsrData表示数据缓冲区，写入PLC的数据存入该缓冲区
三、调用snap7的是一个实例
//创建一个指向TS7Client类的指针
TS7Client* client = new TS7Client;
//连接PLC
client->ConnectTo("192.168.22.198", 0, 1);
//创建数据接收缓冲区
BYTE buff[10] = { 0 };
//读V区0地址的1位数据
client->DBRead(1,0, 1, buff);
//断开与PLC连接
client->Disconnect();
