概述
本文主要是设备通过S7协议接入西门子PLC S7-XXXX系列的开发使用文档，主要包括西门子PLC组态工具博途V15,PLC模拟工具S7-PLCSIM，IP地址映射工具NetToPLCsim等使用使用说明，S7协议的编译及使用说明等；
1 开发工具之间的关系

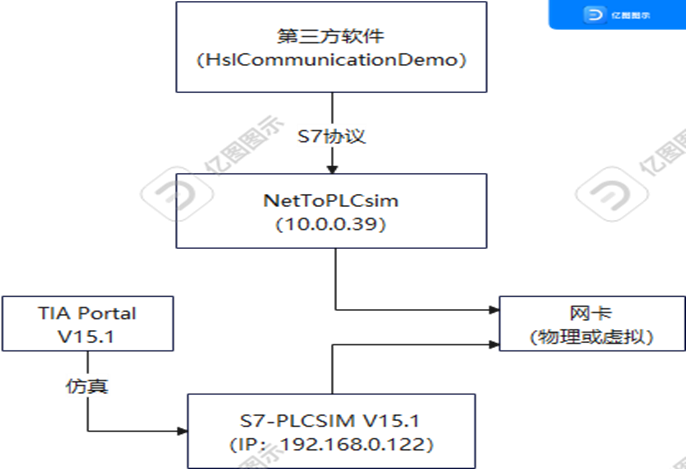

仿真软件S7-PLCSIM模拟真实的PLC，博途v15用于模拟PLC的组态，博途v15组态完成之后，点击仿真按钮，就会调出仿真软件S7-PLCSIM软件，将PLC项目下载进去，启动仿真PLC，就可以在线查看程序状态；因为第三方软件是不能直接与S7-PLCSIM模拟的PLC通信，要使用NetToPLCsim工具将S7-PLCSIM虚拟IP和PC端物理IP地址的进行映射。第三方软件通过NetToPLCsim的IP地址访问仿真的PLC；

下面简单介绍一下使用的步骤：

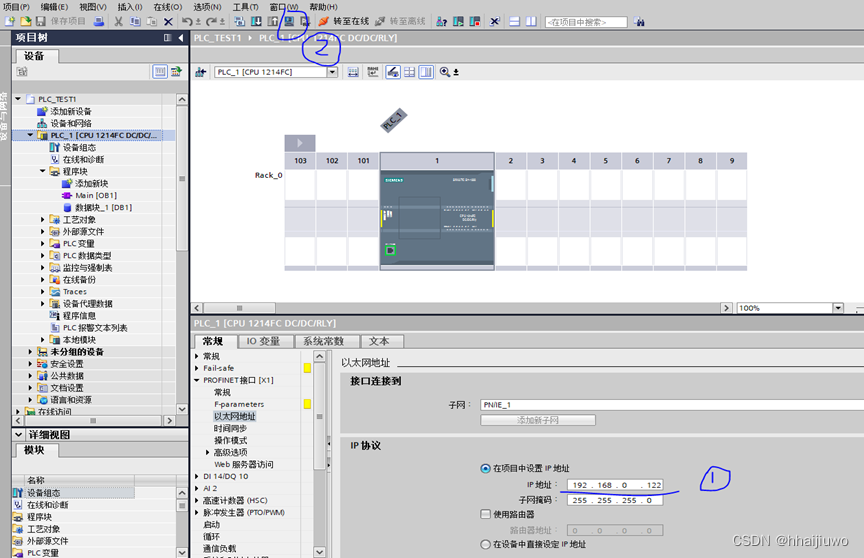

1、 启动TIA portal软件，完成西门子PLC的组态，设置PLC的虚拟IP地址，点击仿真按钮，将PLC下载到S7-PLCSIM软件；

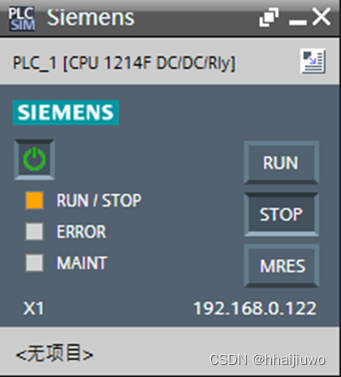

2、 启动S7-PLCSIM软件。

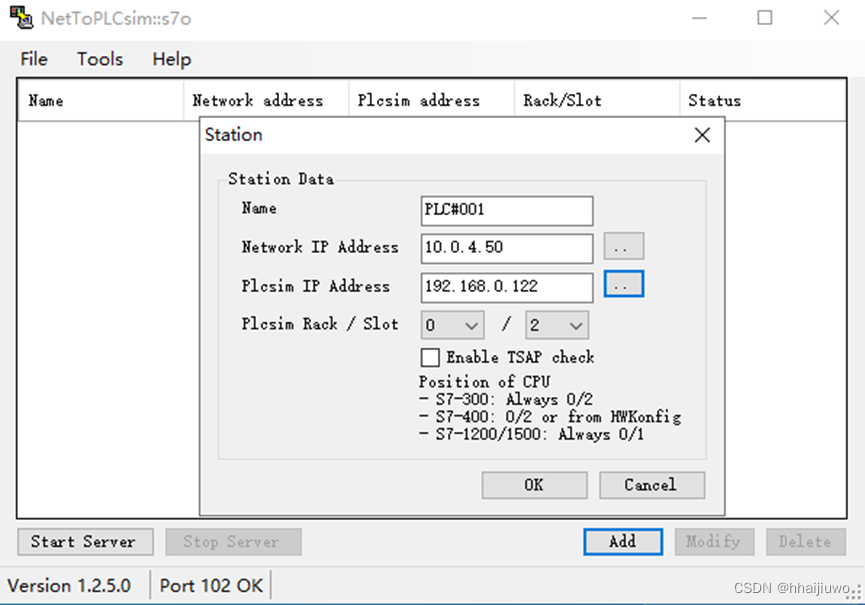

3、 使用管理员权限打开NetToPLCsim软件，新增一个连接点，其中Network IP Address填写PC端的IP地址（物理IP），Plcsim IP Address填写S7-PLCSIM软件的IP地址，S7-1200的机架号是0，slot是1，启动服务；

4、 使用第三方软件HslCommunicationDemo进行测试，选择正确的设备型号，填写第三步中软件NetToPLCsim的IP地址10.0.4.50，连接成功后，可以获取或者设置对应数据存储区的数据；

2 数据的设置和获取

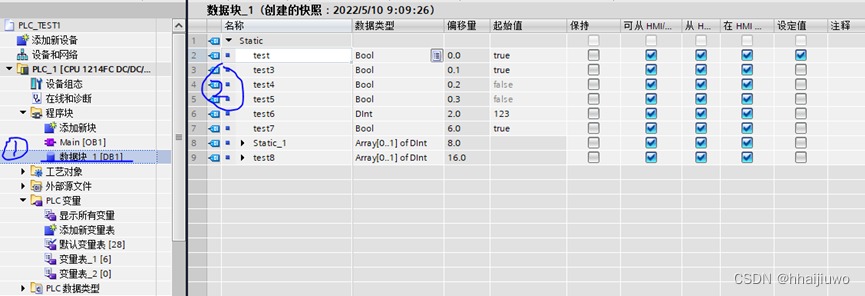

（1） TIA Portal软件模拟PLC在程序块设置DB数据的变量及值，在PLC变量模块设置I/M/Q区的变量，DB数据块变量设置如下图：

I/Q/M区变量的定义是在TIA Portal软件设置，变量值是在工具S7-PLCSIM工具，设置过程如下图：

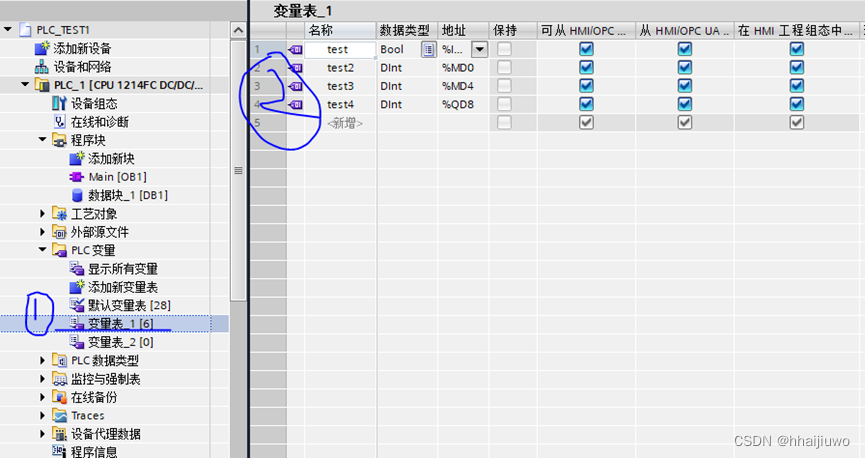

TIA Portal变量定义：

变量值的设置：

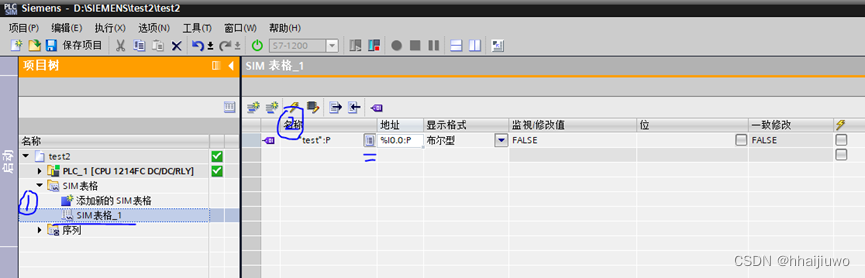

首先将S7-PLCSIM切换到项目视图，在项目视图新建项目，在项目的sim表格查找到变量并设置值；

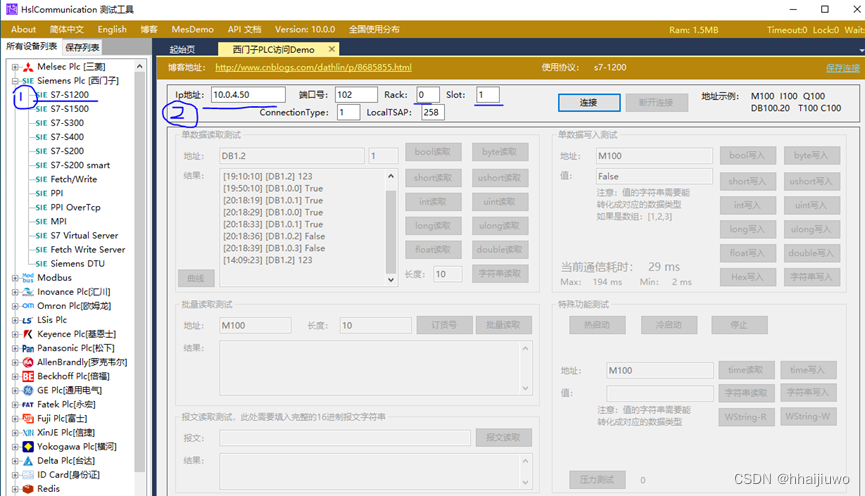

（2） 数据的获取，使用第三方软件HslCommunicationDemo连接并获取变量值；

上图的左边是TIA Portal对应是DB区的数据，右边是HslCommunicationDemo工具获取得到的数据。
参考：
https://blog.csdn.net/chengjl8/article/details/106709566/
