目录

1类LSA：router -LSA

2类LSA ，network LSA ，网络LSA

3类LSA ：summary LSA   汇总LSA

5类LSA： 外部LSA

4类LSA： summary ASBR LSA

7类LSA ： NSSA LSA

---

1类LSA：router -LSA

功能： 本路由器针对某个区域产生的路由信息和拓扑信息

传播范围：本区域内传输

Link ID ： 产生者的router-id

ADV router： 产生者的router-id

特性： 在单个区域中分别产生一条1类LSA，若存在MA网络，1类LSA不完整，需要配合二类 LSA生成路由信息以及拓扑信息。

1类LSA 内容类型：

（1）stubnet（末节网络） ------路由信息

（2）transnet（传输网络 仅限于MA网络）----拓扑信息

（3）point-to-point     ---拓扑信息

（4）virtual link （虚链路）---拓扑信

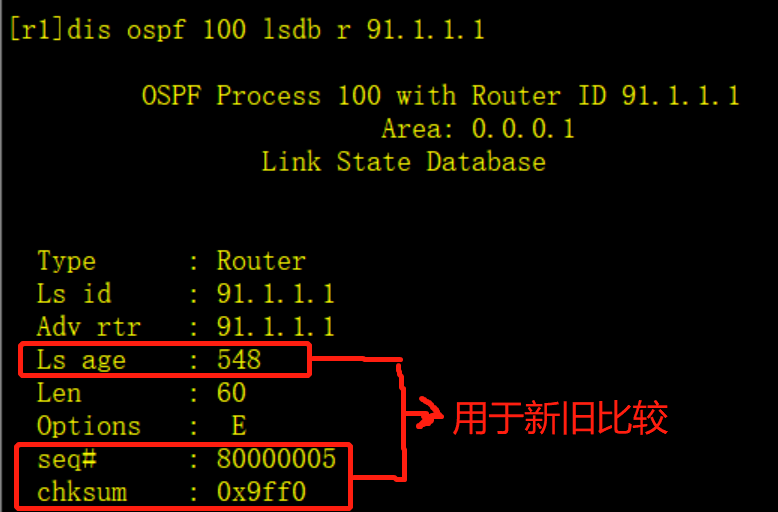

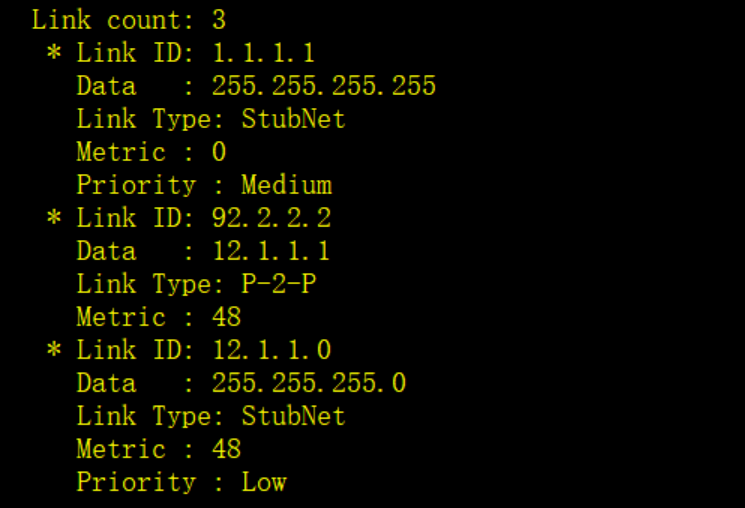

查看1类LSA ：

2类LSA ，network LSA ，网络LSA

功能： 用于在MA网络中，描述本网络路由器的数量以及本MA网络的网络掩码

传播范围：只能在本区域之内传输，终止于ABR

Link ID：DR接口的IP地址

ADV router：DR所在路由器的router-ID

特性： 只会出现在MA网络，用于补充1类LSA（1.MA网络的掩码 2.MA网络路由器的数量）

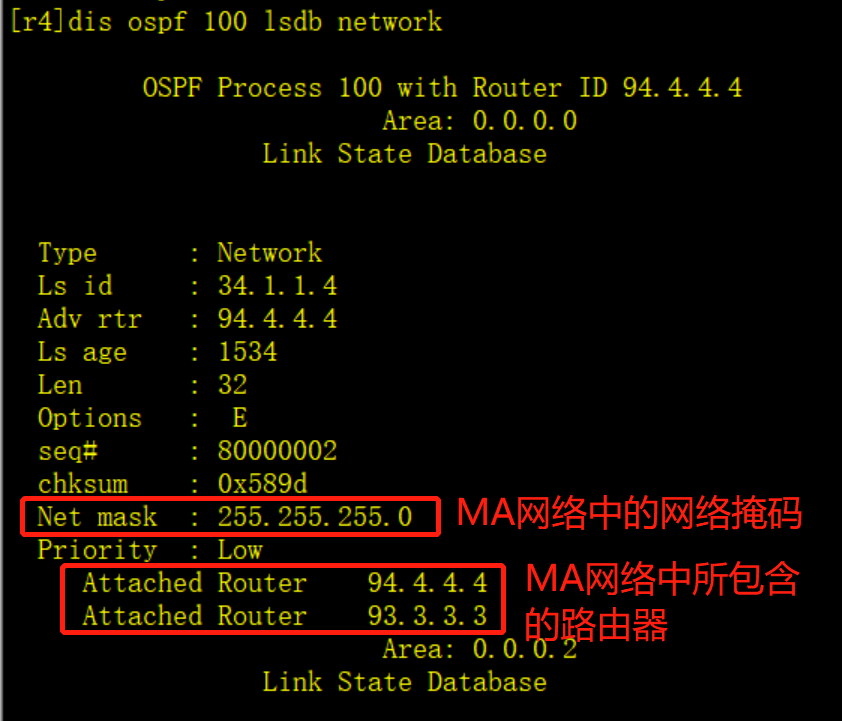

查看2类LSA ：

3类LSA ：summary LSA   汇总LSA

功能：用于在区域之间传递路由信息

link-id ：传递路由的网络号

ADV router：默认为所在区域ABR的router-id

特性： 在穿越不同区域时，由其他的ABR重新产生（ADV router 是变化的）

查看3类LSA ：

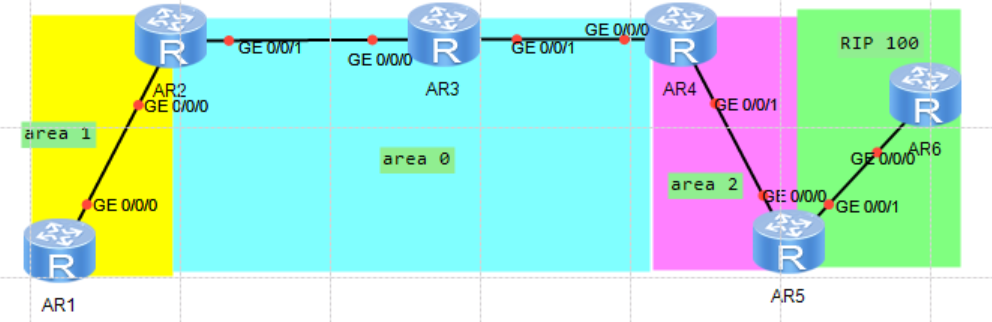

这里搭一个拓扑图来研究后三类LSA

5类LSA： 外部LSA

功能： 用于在整个OSPF中传递外部路由（原本不属于OSPF域）

5类LSA有两种类型： 类型1  类型2（区别：）

Link id ：传递外部路由的网络号

ADV router ： 产生该LSA的 router-id （产生本LSA的ASBR的router-id ）

传播范围：在整个OSPF域中传输

导入RIP路由的命令（在 OSPF 和外部路由的边界路由器上配置）：import-route rip 100

特点：

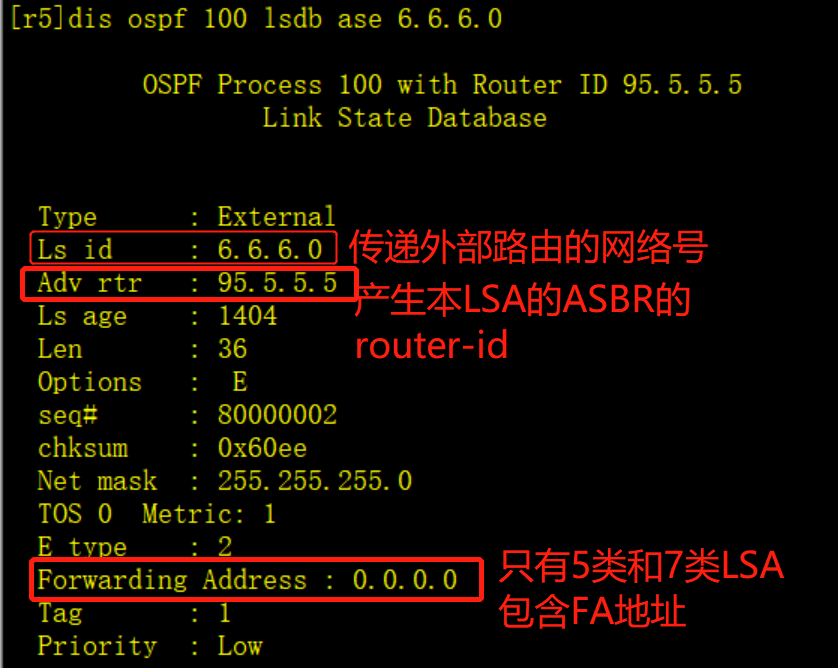

查看5类LSA ：

位于同一区域的路由器R4可以依靠一类和二类LSA来学习ASBR产生的5类LSA，但是其他区域的路由器如何学习到ASBR的5类LSA，这就需要4类LSA进行通告。

4类LSA： summary ASBR LSA

功能：除了ASBR所在区域外，用于通告ASBR位置

Link id：ASBR的router-id

ADV router： 默认ASBR所在区域的ABR的 router-id

特点：在穿越不同区域时，由新的ABR重新产生。（与3类LSA一致）

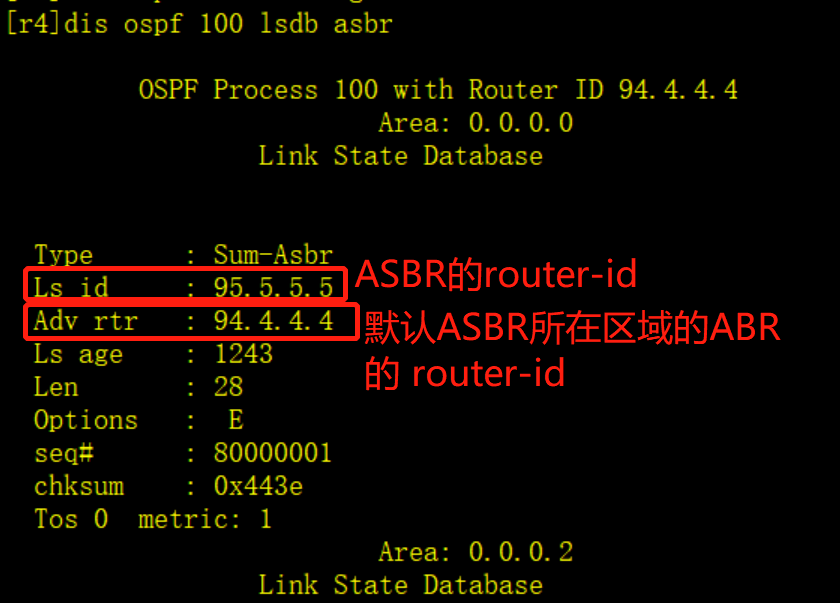

查看4类LSA ：

7类LSA ： NSSA LSA

功能： 在NSSA区域中，传递外部路由。

Link id ：传递路由网络号

ADV router：产生该LSA的 router-id

特性：默认为类型2 ，度量值为1 。 携带了FA地址（转发地址）

FA: 转发地址，当5类或7类LSA中携带了FA地址，则计算路径开销值时计算的是当前路由器到 达FA地址的开销值之和+种子度量值。（若FA地址不可达，则路由不能加表）

在area 2中创建 NSSA 区域，即要在R4和R5路由器上配置：

查看7类LSA ：
