分组卷积

Group convolution是将输入层的不同特征图进行分组，然后采用不同的卷积核再对各个组进行卷积，这样会降低卷积的计算量。因为一般的卷积都是在所有的输入特征图上做卷积，可以说是全通道卷积，这是一种通道密集连接方式（channel dense connection），而group convolution相比则是一种通道稀疏连接方式（channel sparse connection）。

分组卷积的矛盾——计算量

使用group convolution的网络有很多，如Xception，MobileNet，ResNeXt等。其中Xception和MobileNet采用了depthwise convolution，这是一种比较特殊的group convolution，此时分组数恰好等于通道数，意味着每个组只有一个特征图。但这些网络存在一个很大的弊端：采用了密集的1x1 pointwise convolution。

这个问题可以解决：对1x1卷积采用channel sparse connection，即分组卷积，那样计算量就可以降下来了，但这就涉及到下面一个问题。

分组卷积的矛盾——特征通信

group convolution层另一个问题是不同组之间的特征图需要通信，否则就好像分了几个互不相干的路，大家各走各的，会降低网络的特征提取能力，这也可以解释为什么Xception，MobileNet等网络采用密集的1x1 pointwise convolution，因为要保证group convolution之后不同组的特征图之间的信息交流。

channel shuffle

为达到特征通信目的，我们不采用dense pointwise convolution，考虑其他的思路：channel shuffle。其含义就是对group convolution之后的特征图进行“重组”，这样可以保证接下了采用的group convolution其输入来自不同的组，因此信息可以在不同组之间流转。图c进一步的展示了这一过程并随机，其实是“均匀地打乱”。

ShuffleNet V1

ShuffleNet基本单元

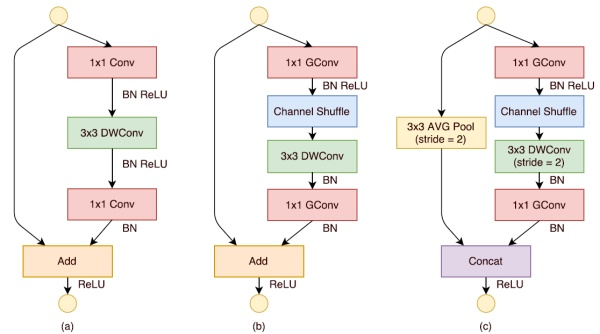

下图a展示了基本ResNet轻量级结构，这是一个包含3层的残差单元：首先是1x1卷积，然后是3x3的depthwise convolution（DWConv，主要是为了降低计算量），紧接着是1x1卷积，最后是一个短路连接，将输入直接加到输出上。

下图b展示了改进思路：将密集的1x1卷积替换成1x1的group convolution，不过在第一个1x1卷积之后增加了一个channel shuffle操作。值得注意的是3x3卷积后面没有增加channel shuffle，按paper的意思，对于这样一个残差单元，一个channel shuffle操作是足够了。还有就是3x3的depthwise convolution之后没有使用ReLU激活函数。

下图c的降采样版本，对原输入采用stride=2的3x3 avg pool，在depthwise convolution卷积处取stride=2保证两个通路shape相同，然后将得到特征图与输出进行连接而不是相加。极致的降低计算量与参数大小。

ShuffleNet网络结构

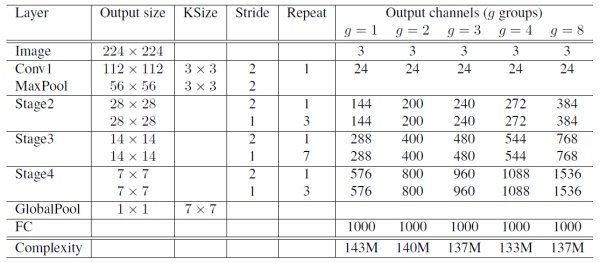

可以看到开始使用的普通的3x3的卷积和max pool层。然后是三个阶段，每个阶段都是重复堆积了几个ShuffleNet的基本单元。对于每个阶段，第一个基本单元采用的是stride=2，这样特征图width和height各降低一半，而通道数增加一倍。后面的基本单元都是stride=1，特征图和通道数都保持不变。对于基本单元来说，其中瓶颈层，就是3x3卷积层的通道数为输出通道数的1/4，这和残差单元的设计理念是一样的。

对比实验

下表给出了不同g值（分组数）的ShuffleNet在ImageNet上的实验结果。可以看到基本上当g越大时，效果越好，这是因为采用更多的分组后，在相同的计算约束下可以使用更多的通道数，或者说特征图数量增加，网络的特征提取能力增强，网络性能得到提升。注意Shuffle 1x是基准模型，而0.5x和0.25x表示的是在基准模型上将通道数缩小为原来的0.5和0.25。

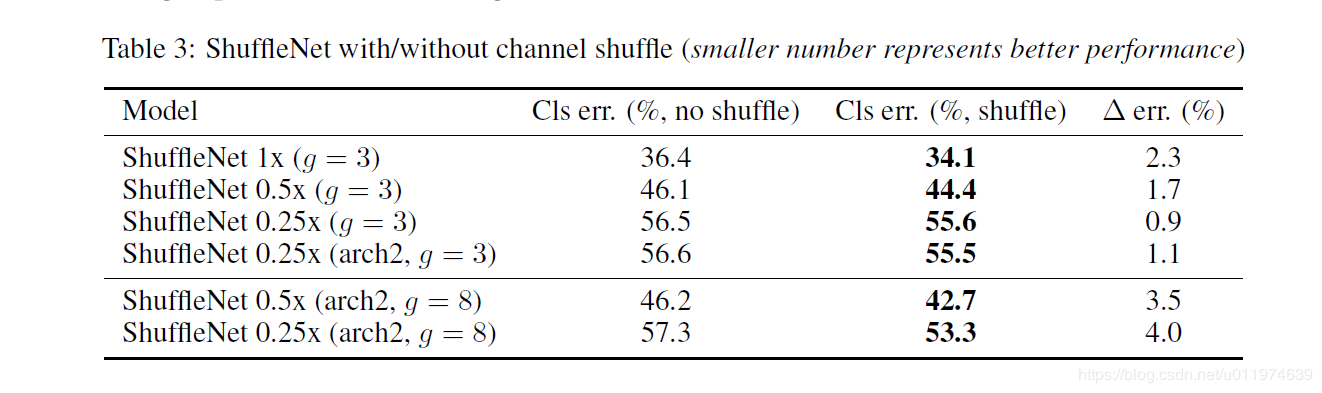

除此之外，作者还对比了不采用channle shuffle和采用之后的网络性能对比，如下表的看到，采用channle shuffle之后，网络性能更好，从而证明channle shuffle的有效性。

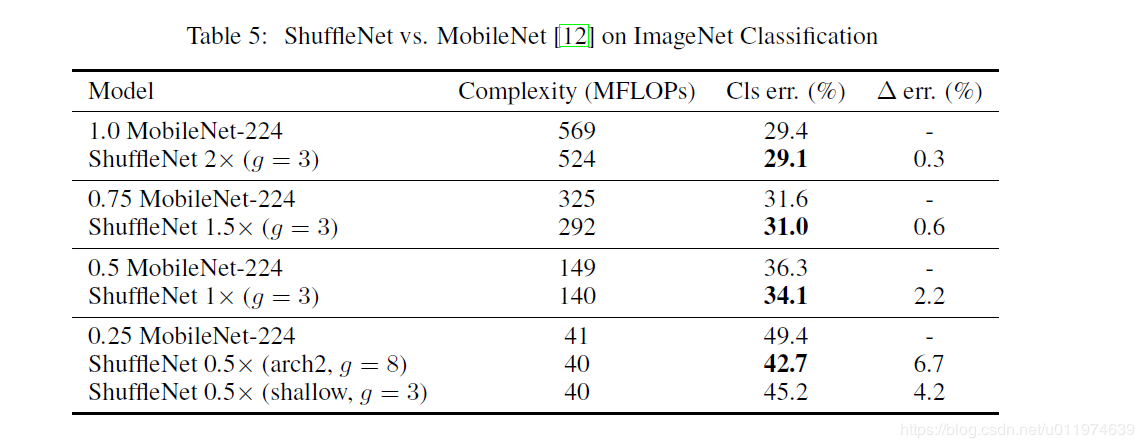

然后是ShuffleNet与MobileNet的对比，如下表ShuffleNet不仅计算复杂度更低，而且精度更好。

ShuffleNet V2

设计理念

目前衡量模型复杂度的一个通用指标是FLOPs，具体指的是multiply-add数量，但是这却是一个间接指标，因为它不完全等同于速度。相同FLOPs的两个模型，其速度可能存在差异。这种不一致主要归结为两个原因，首先影响速度的不仅仅是FLOPs，如内存使用量（memory access cost, MAC），这不能忽略，对于GPUs来说可能会是瓶颈。另外模型的并行程度也影响速度，并行度高的模型速度相对更快。另外一个原因，模型在不同平台上的运行速度是有差异的，如GPU和ARM，而且采用不同的库也会有影响。

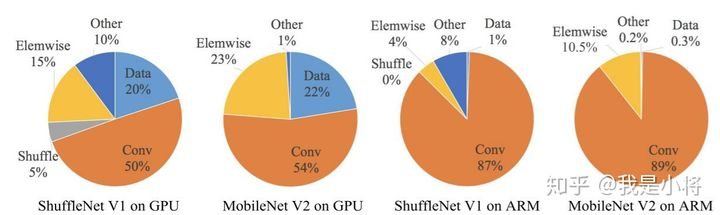

据此，作者在特定的平台下研究ShuffleNetv1和MobileNetv2的运行时间，并结合理论与实验得到了4条实用的指导原则：

同等输入个输出通道数能最小化内存访问量

（G2）过量使用组卷积会增加MAC
（G3）网络碎片化会降低并行度 一些网络如Inception，以及Auto ML自动产生的网络NASNET-A，它们倾向于采用“多路”结构，即存在一个lock中很多不同的小卷积或者pooling，这很容易造成网络碎片化，减低模型的并行度，相应速度会慢，这也可以通过实验得到证明。
（G4）不能忽略元素级操作 对于元素级（element-wise operators）比如ReLU和Add，虽然它们的FLOPs较小，但是却需要较大的MAC。这里实验发现如果将ResNet中残差单元中的ReLU和shortcut移除的话，速度有20%的提升。

上面4条指导准则总结如下：

1x1卷积进行平衡输入和输出的通道大小；
组卷积要谨慎使用，注意分组数；
避免网络的碎片化；
减少元素级运算。

网络结构

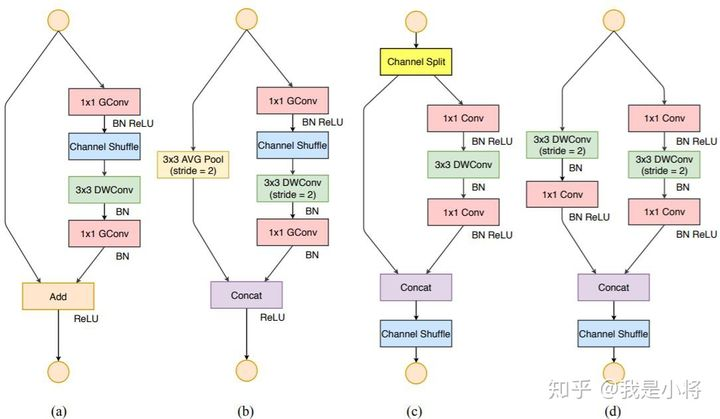

根据前面的4条准则，作者分析了ShuffleNetv1设计的不足，并在此基础上改进得到了ShuffleNetv2，两者模块上的对比如下图所示：

在ShuffleNetv1的模块中，大量使用了1x1组卷积，这违背了G2原则，另外v1采用了类似ResNet中的瓶颈层（bottleneck layer），输入和输出通道数不同，这违背了G1原则。同时使用过多的组，也违背了G3原则。短路连接中存在大量的元素级Add运算，这违背了G4原则。

为了改善v1的缺陷，v2版本引入了一种新的运算：channel split。具体来说，在开始时先将输入特征图在通道维度分成两个分支：通道数分别为 c-c'和 c'.实际实现时。左边分支做同等映射(即不改变，直接和后面层concat)；右边的分支包含3个连续的卷积，并且输入和输出通道相同，这符合G1。而且两个1x1卷积不再是组卷积，这符合G2，另外两个分支相当于已经分成两组。两个分支的输出不再是Add元素，而是concat在一起，紧接着是对两个分支concat结果进行channle shuffle，以保证两个分支信息交流。其实concat和channel shuffle可以和下一个模块单元的channel split合成一个元素级运算，这符合原则G4。

对于下采样模块，不再有channel split，而是每个分支都是直接copy一份输入，每个分支都有stride=2的下采样，最后concat在一起后，特征图空间大小减半，但是通道数翻倍。

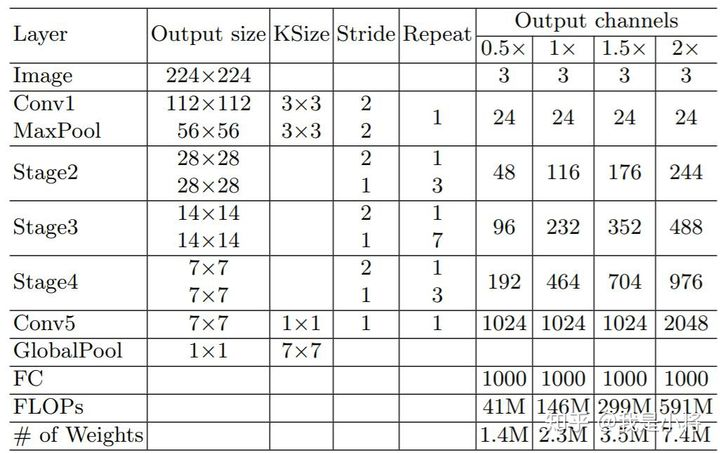

ShuffleNetv2的整体结构如表2所示，基本与v1类似，其中设定每个block的channel数，如0.5x，1x，可以调整模型的复杂度。
