第一章.测试环境和软件版本

Win10
Vivado/Vitis 2020.1

第二章.创建hello world

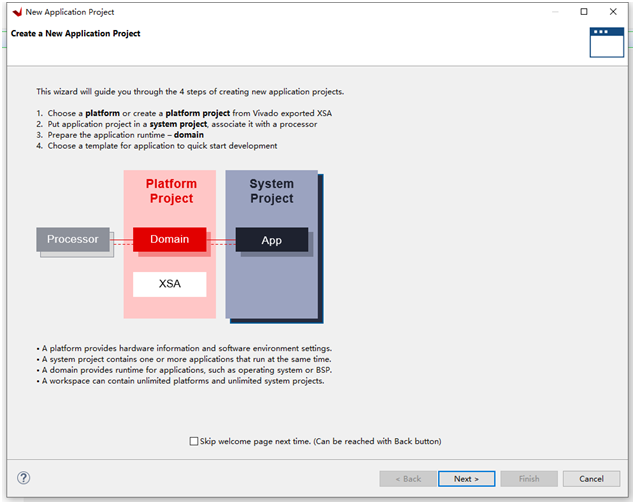

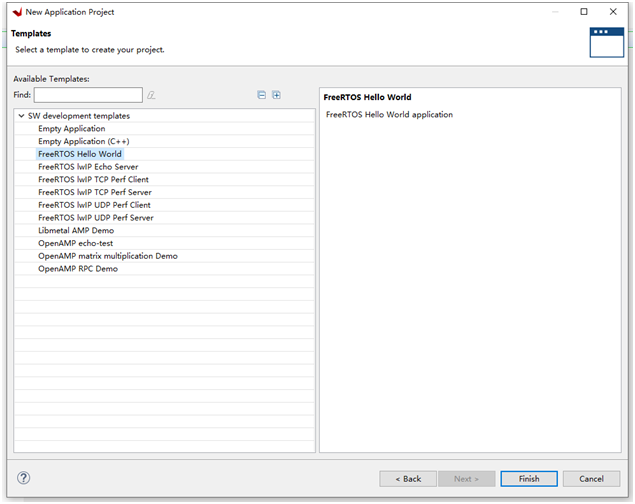

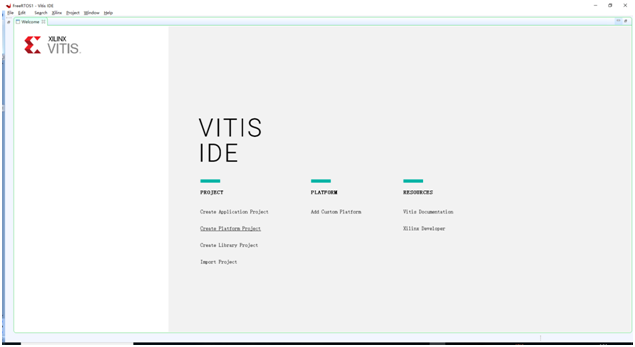

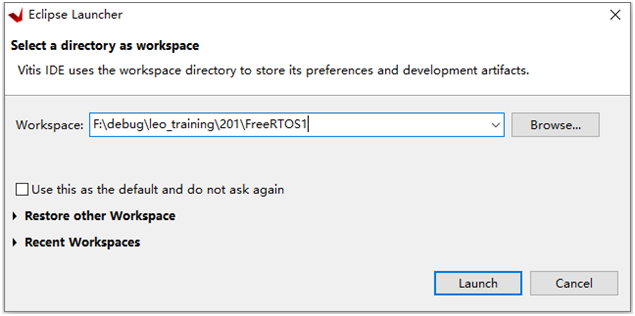

F:\debug\leo_training\201\FreeRTOS1

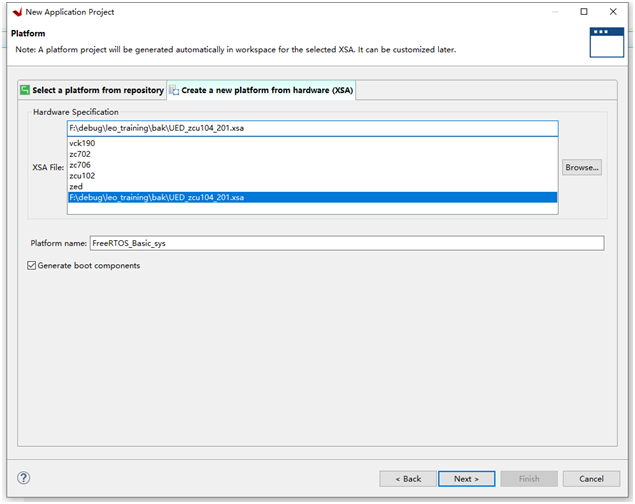

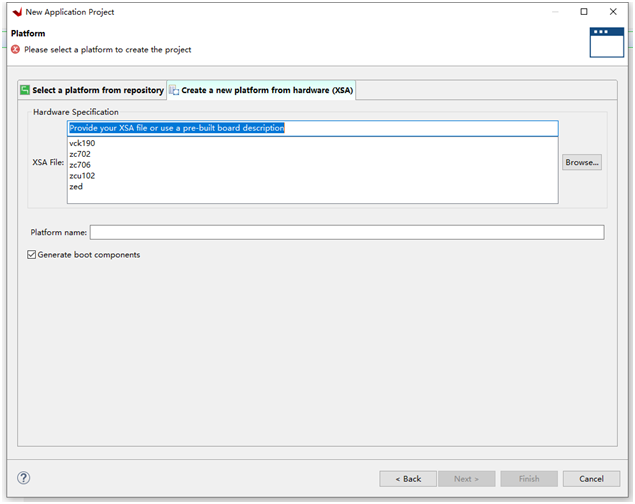

Platform命名为
FreeRTOS_Basic_sys







app命名为
FreeRTOS_Basic_app

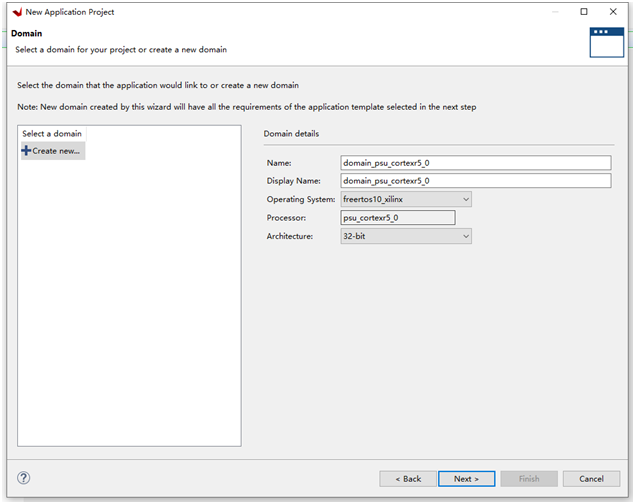

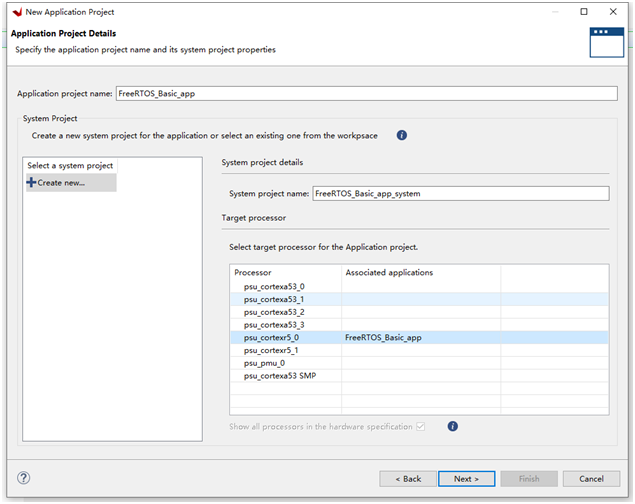

注意cpu要选r5_0













第三章.创建FreeRTOS2

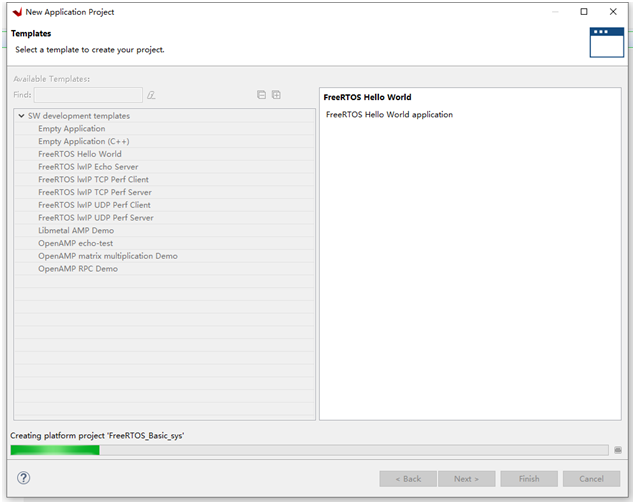

参考创建hello world的流程

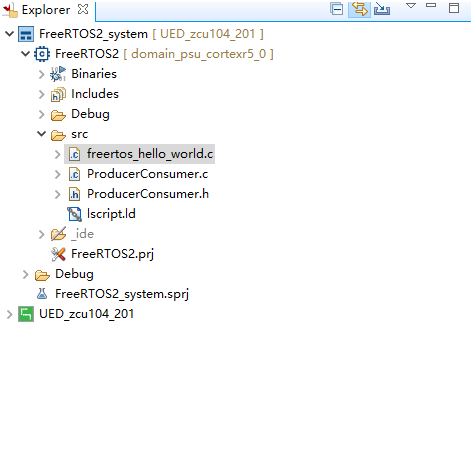

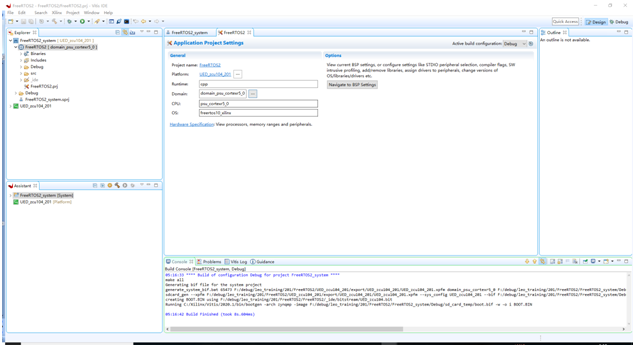

创建成功后的界面如图



把support目录的以下三个文件复制到F:\debug\leo_training\201\FreeRTOS2\FreeRTOS2\src
freertos_hello_world.c
ProducerConsumer.h
ProducerConsumer.c





然后点debug运行，这时候是个空程序，什么都没做

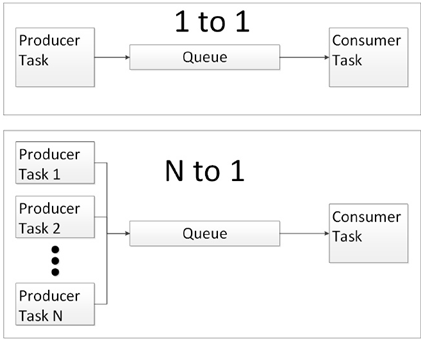

第四章.增加两个任务

1. 增加任务
打开ProducerConsumer.c
修改setupTasks，创建一个队列和两个任务

void setupTasks() {
  xQueueHandle xQueue = xQueueCreate (10, sizeof (uint32_t));

  xTaskCreate (prvProducer, (const char *) "Prod", configMINIMAL_STACK_SIZE, (void *) xQueue, PRODUCER_PRIORITY, NULL);
  xTaskCreate (prvConsumer, (const char *) "Cons", configMINIMAL_STACK_SIZE, (void *) xQueue, CONSUMER_PRIORITY, NULL);
}

xQueueCreate的定义如下

#if( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
    #define xQueueCreate( uxQueueLength, uxItemSize ) xQueueGenericCreate( ( uxQueueLength ), ( uxItemSize ), ( queueQUEUE_TYPE_BASE ) )
#endif

参数1 函数指针
参数2 名字
参数3 堆栈大小
参数4 参数指针
参数5 优先级
参数6 NULL

xTaskCreate的定义如下

#define configMINIMAL_STACK_SIZE ( ( unsigned short ) 200)

    BaseType_t xTaskCreate(    TaskFunction_t pxTaskCode,
                            const char * const pcName,        /*lint !e971 Unqualified char types are allowed for strings and single characters only. */
                            const configSTACK_DEPTH_TYPE usStackDepth,
                            void * const pvParameters,
                            UBaseType_t uxPriority,
                            TaskHandle_t * const pxCreatedTask )

2. 增加计数

static void prvProducer(void *pvParameters) {
  BaseType_t counter = 0;

  for (;;) {
   counter++;
   xil_printf("Producer %d\r\n", counter);
  }
}

/*-----------------------------------------------------------*/
static void prvConsumer(void *pvParameters) {
  BaseType_t counter = 0;
  for (;;) {
    counter++;
    xil_printf("Consumer %d\r\n", counter);
 }
}

可以看到此时打印得非常快

第五章.发送增加延时

我们在prvProducer中增加延时

static void prvProducer(void *pvParameters) {
  xQueueHandle xQueue = (xQueueHandle) pvParameters;
  BaseType_t counter = 0;
  TickType_t xLastWakeTime = xTaskGetTickCount ();
  TickType_t xFreq = 500 / portTICK_RATE_MS;

  for (;;) {
      vTaskDelayUntil (&xLastWakeTime, xFreq);
      counter++;
      if (uxQueueSpacesAvailable(xQueue) != 0) {
         if (xQueueSendToBack(xQueue, &counter, 0) != pdPASS) {
            xil_printf ("Producer: Error inserting into queue\r\n");
         }
         else
            xil_printf ("Producer Send counter=%d\r\n", counter);
      }
   }
}

vTaskDelayUntil  绝对延时 参数2是频率

#define portTICK_RATE_MS portTICK_PERIOD_MS
#define portTICK_PERIOD_MS     ( ( TickType_t ) 1000 / configTICK_RATE_HZ )
#define configTICK_RATE_HZ (100)

uxQueueSpacesAvailable用于查询队列中可用的空闲空间数量，不为0，队列有效
xQueueSendToBack  将数据发送至队尾，返回pdPASS，发送成功

#define xQueueSendToBack( xQueue, pvItemToQueue, xTicksToWait ) xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), ( xTicksToWait ), queueSEND_TO_BACK )
#define xQueueSend( xQueue, pvItemToQueue, xTicksToWait ) xQueueGenericSend( ( xQueue ), ( pvItemToQueue ), ( xTicksToWait ), queueSEND_TO_BACK )

第六章.接收增加消息判断

static void prvConsumer(void *pvParameters) {
  xQueueHandle xQueue = (xQueueHandle) pvParameters;
  BaseType_t counter = 0;

  for (;;) {
      BaseType_t message;
       counter++;
      if (xQueueReceive (xQueue, &message, portMAX_DELAY) != pdPASS) {
         xil_printf ("Consumer: Error upon reception of message\r\n");
      } else {
         xil_printf ("Consumer: Received %d counter=%d\r\n", message, counter);
      }
  }
}

第七章.创建两个生产者



void setupTasks() {
  xQueueHandle xQueue = xQueueCreate (10, sizeof (uint32_t));

  xTaskCreate (prvProducer, (const char *) "Prod", configMINIMAL_STACK_SIZE, (void *) xQueue, PRODUCER_PRIORITY, NULL);
  xTaskCreate (prvProducer2, (const char *) "Prod2", configMINIMAL_STACK_SIZE, (void *) xQueue, PRODUCER_PRIORITY, NULL);

  xTaskCreate (prvConsumer, (const char *) "Cons", configMINIMAL_STACK_SIZE, (void *) xQueue, CONSUMER_PRIORITY, NULL);
}

static void prvProducer2(void *pvParameters) {
  xQueueHandle xQueue = (xQueueHandle) pvParameters;
  BaseType_t counter = 0;
  TickType_t xLastWakeTime = xTaskGetTickCount ();
  TickType_t xFreq = 500 / portTICK_RATE_MS;

  for (;;) {
      vTaskDelayUntil (&xLastWakeTime, xFreq);
      counter++;
      if (uxQueueSpacesAvailable(xQueue) != 0) {
         if (xQueueSendToBack(xQueue, &counter, 0) != pdPASS) {
            xil_printf ("Producer2: Error inserting into queue\r\n");
         }
         else
            xil_printf ("Producer2 Send counter=%d\r\n", counter);
      }
   }
}

从运行结果可以看到，每次两个Producer各发送了一个消息，Consumer接收到两个消息



第八章.注意事项

1. 分析xQueueReceive源码

在queue.c中可以看到数据是复制了一份，所以通过queue传递数据是线程安全的
prvCopyDataFromQueue( pxQueue, pvBuffer )

注意这些操作都是由临界区保护起来的
taskENTER_CRITICAL();
taskEXIT_CRITICAL();

2. 实际验证xQueueSend传递的数据是否线程安全

xQueueSend( xQueue,            /* The queue being written to. */
        HWstring, /* The address of the data being sent. */
        0UL );            /* The block time. */

xQueueReceive(xQueue,                /* The queue being read. */
        Recdstring,    /* Data is read into this address. */
        portMAX_DELAY );    /* Wait without a timeout for data. */

是不是只传了指针，指向的是否是同一地址

3. 增加打印地址

static void prvTxTask( void *pvParameters )
{
const TickType_t x1second = pdMS_TO_TICKS( DELAY_1_SECOND );
xil_printf( "HWstring address: 0x%.8X\r\n", (int)&HWstring );
    for( ;; )
    {
        /* Delay for 1 second. */
        vTaskDelay( x1second );

        /* Send the next value on the queue.  The queue should always be
        empty at this point so a block time of 0 is used. */
        xQueueSend( xQueue,            /* The queue being written to. */
                    HWstring, /* The address of the data being sent. */
                    0UL );            /* The block time. */
    }
}

static void prvRxTask( void *pvParameters )
{
char Recdstring[15] = "";

    for( ;; )
    {
        /* Block to wait for data arriving on the queue. */
        xQueueReceive(xQueue,                /* The queue being read. */
                Recdstring,    /* Data is read into this address. */
                portMAX_DELAY );    /* Wait without a timeout for data. */

        /* Print the received data. */
        xil_printf( "Rx task received string from Tx task: %s 0x%.8X\r\n", Recdstring, (int)&Recdstring );
        RxtaskCntr++;
    }
}

第九章.其他问题

1. 如何设置Producer 任务以1hz的频率执行?

TickType_t xFreq = 1000 / portTICK_RATE_MS;


2. 如何创建队列以容纳20条消息?

xQueueHandle = xQueueCreate(20, sizeof(uint32_t));

3. 如何为以下消息类型创建一个长度为5的队列?


struct message {
    int value;
    long lValue;
    float fValue;
};

xQueueHandle xQueue = xQueueCreate(5, sizeof(struct message));
队列只需要知道消息个数，而不关心数据类型

4. 如何修改Consumer代码以仅在队列满时读取消息?

if(uxQueueSpaceAvailable(xQueue) == 0){}

5. 能否从队列读取所有消息而不是一条消息?

是的。使用类似于
while(uxQueueMessagesWaiting(xQueue)){
//todo
}

第十章.优先级说明

freertos、ucosiii允许优先级相同，ucos2不允许任务的优先级相同
FreeRTOS任务优先：优先级数值越小，任务优先级越低。
ucos、linux任务优先： 优先级数值越小，任务优先级越高

FreeRTOS 中任务的最高优先级是通过 FreeRTOSConfig.h 文件中的 configMAX_PRIORITIES 进行配置的，用户实际可以使用的优先级范围是 0 到 configMAX_PRIORITIES – 1。比如我们配置此宏定义为 5，那么用户可以使用的优先级号是 0,1,2,3,4，不包含 5

用户配置任务的优先级数值越小，那么此任务的优先级越低，空闲任务的优先级是 0。

建议用户配置宏定义 configMAX_PRIORITIES 的最大值不要超过 32，即用户任务可以使用的优先级范围是0到31，设置太大在优先级判断的算法中会浪费时钟周期

如果用户在 FreeRTOSConfig.h 文件中配置宏定义 configUSE_TIME_SLICING 为 1，或者没有配置此宏定义，时间片调度都是使能的。 另外，只要芯片资源允许，可以配置任意多个同优先级任务。没有定义 configUSE_TIME_SLICING，也能使用时间片调度是因为此宏定义默认已经在FreeRTOS.h 文件中使能。

最优先的是中断，其次是用户界面的任务优先，比如按键输入、显示刷新
采集数据，根据用户按键，切换不同的显示内容。
这时候按键判断io电平，用sleep延时消抖，再判断，相同，则发送按键按下消息。
显示任务一般有两个逻辑，没有按键的时候轮显，每隔几秒切换一次画面，有按键则进入按键状态

任务永远不应该从初始函数返回。如果要结束一个任务，销毁任务的正确方法是调用vTaskDelete(NULL);
