UML常见关系：



用例图

构成：参与者、用例、关系。

概念：

参与者：外部用户、进程或其他系统的理想化概念。

用例：外部可见的一个系统功能单元，用例名字是一个动词短语字符串，比如，处理订单。

关系：

1、关联关系：带箭头或不带箭头的实线表示。

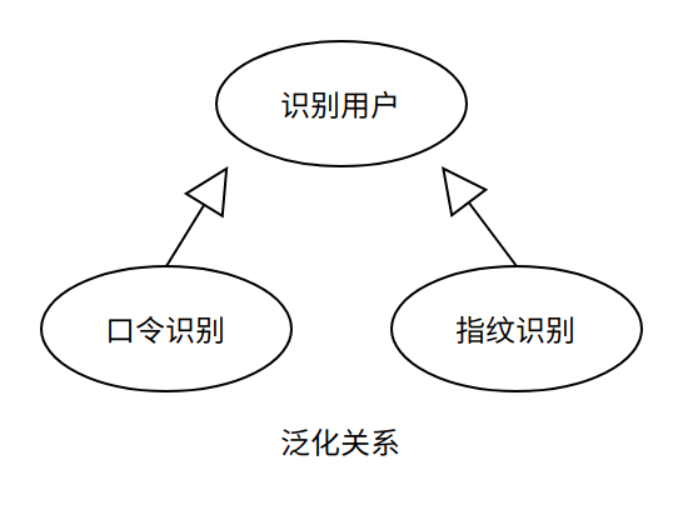

2、泛化关系：带空心三角形作为箭头的直线表示，箭头端指向超类。

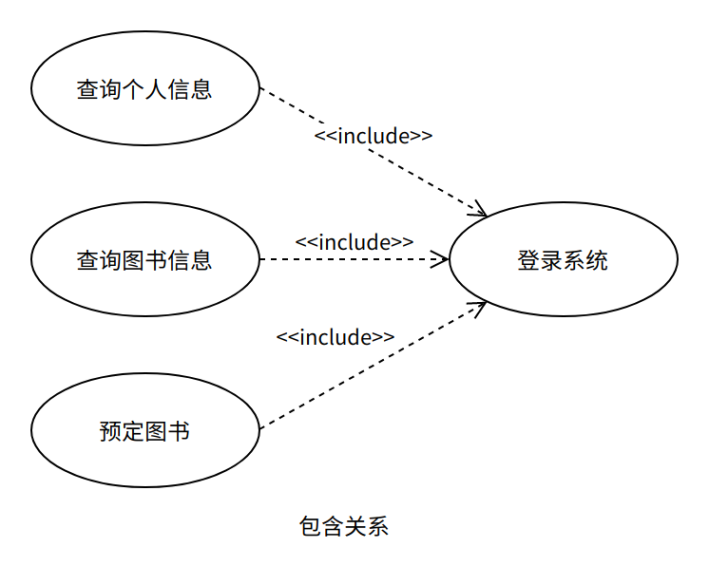

3、包含关系：含有关键字<<include>>的带箭头的虚线表示，箭头指向被包含用例。

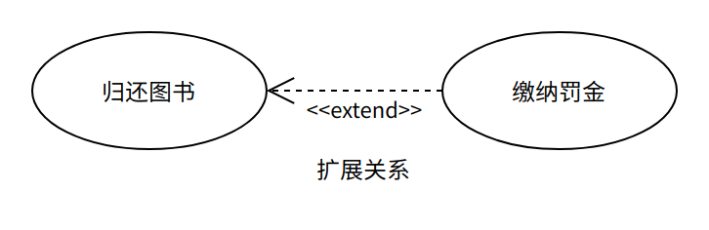

4、扩展关系：含有关键字<<extend>>的带箭头的虚线表示，箭头指向被扩展用例。







UML表示：

参与者：人形符号。

用例：椭圆，名称放在椭圆中心或椭圆下面的中间位置。

关系：用带箭头或不带箭头的线段描述，箭头开始位置表示对话主动发起者，箭头所指是对话的被动接受者。

描述用例：

1、简要说明：对用例作用和目的的简要描述。

2、事件流：包括基本流和备选流。

3、用例场景：用例的实例，同一用例在实际执行时会有很多不同情况发生。

4、特殊需求：非功能性需求和设计约束。比如，法律法规方面需求、应用程序标准和所构建系统的质量属性等。

5、前置条件：执行用例之前系统必须所处的状态。比如，要求用户有访问权限或某个用例必须已使用完。

6、后置条件：用例执行完系统可能处于的一组状态。比如：要求在某个用例执行后，必须执行另一个用例。

类图

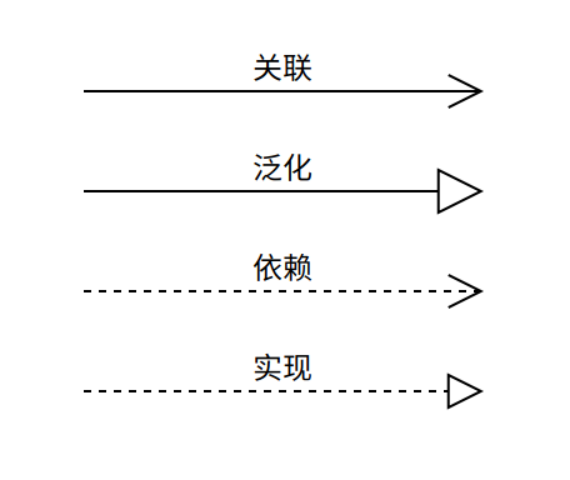

类与类之间连接方式（关系）：

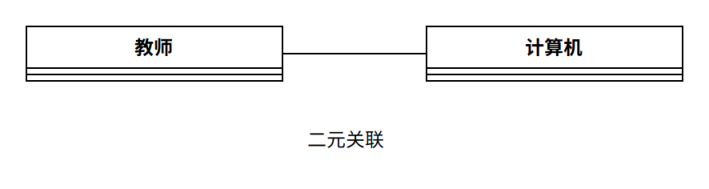

关联（彼此间的连接）

一般两个对象的引用、参数传递等形式产生的关系，都可称为关联关系。



泛化（一个类是另一个类的特殊化）

使用从子类指向父类的一个带有实线的箭头来表示，指向父类的箭头是一个空三角形。

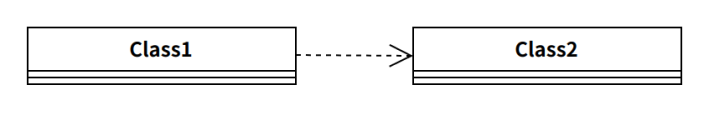

依赖（一个类使用另一个类）

用一个从客户指向提供者的虚箭头表示，并使用一个构造型的关键字位于虚箭头之上来区分依赖关系的种类。

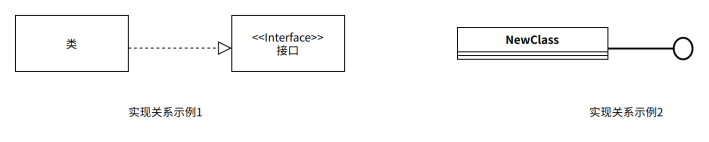

实现（将说明和实现联系起来）

用一条带封闭空箭头的虚线来表示。接口通常使用一个圆圈表示，通过一条实线表示实现关系。



表示：

类：一个矩形，由3部分构成，分别是类的名称、属性、操作。中间部位显示类的属性，还可以显示属性的类型以及属性的初始化值等。底部显示类的操作，还可以显示操作的参数表和返回类型等。



类的名称：

首字母大写，如果由2个单词组成，则第二个单词首字母也要大写。正体字说明类可被实例化，斜体字说明类为抽象类。

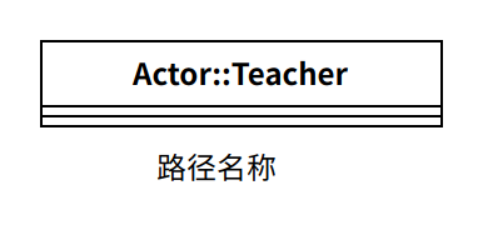

类的名称分为简单名称和路径名称。

用类所在的包的名称作为前缀的类名叫做路径名，不包含前缀字符串的类名叫做简单名。



类的属性：

描述属性语法格式（[]内为可选内容）

[可见性] 属性名称 [: 属性类型] [= 初始值][{属性字符串}]

1、可见性：公有类型 “+”，私有类型 “-”，受保护类型 “#”，标识在属性名称左侧。

2、属性名称：名词或名词短语构成。第一个字母小写，如果包含多个单词，则除了第一个英文单词外其余单词首字母要大写。

3、属性字符串：指定关于属性的一些附加信息，希望添加在属性定义中但又没有合适地方可以加入的规则，都可以放在属性字符串中。比如，想说明系统中“汽车类”的“颜色”属性只有3种状态“红、黄、蓝”，就可以在属性字符串中进行说明。

类的操作：

语法：

[可见性] 操作名称 [(参数表)] [: 返回类型][{属性字符串}]

1、操作名称：动词或动词短语。第一个字母小写，如果包含多个单词，则除了第一个英文单词外其余单词首字母要大写。

2、参数表：由类型、标识符组成的序列。定义方式：“名称: 类型”，如果存在多个参数，用逗号隔开。

接口：

接口使用带有名称的小圆圈表示，接口与应用它的模型元素之间用一条直线相连。调用该接口的类与接口之间用带箭头的虚线连接，它们之间是依赖关系。接口也可以带构造型<<interface>>的类表示。

导航性：

关联关系一般都是双向的，即关联对象彼此都能通信。

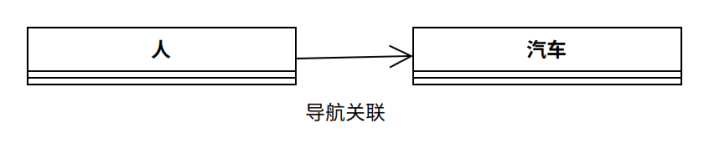

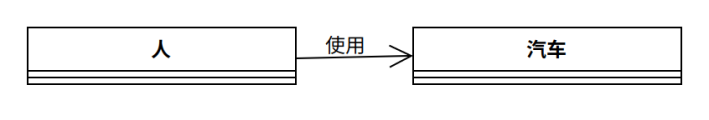

如果类与类之间的关联是单向的，则称为导航关联。采用实线箭头连接两个类，箭头所指方向为导航方向。比如，人可以使用汽车，人向车发消息，但是车不能向人发消息。



标注关联：

1、名称

对于类之间的关联关系，可使用一个动词或动词短语命名。名称显示在关联关系中间。

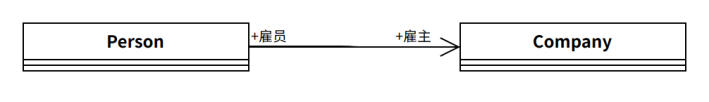

2、角色名

关联关系中一个类对另一个类所表现出来的职责，可使用角色名进行描述。角色名是能解释对象是如何参与关系的名词或名词短语。



3、多重性

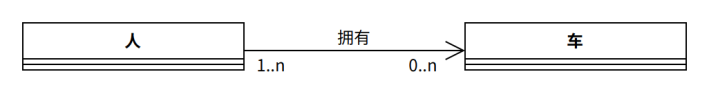

关联的两端都可以指定一个重数，表示该端点可以有多个对象与另一个端点的一个对象关联。如果没有明确表示关联的重数，则重数为“1”，类图中重数标识在关联关系直线的末端。比如，人可以拥有零辆或多辆汽车，汽车可以被1至多个人拥有。



聚合与组合：

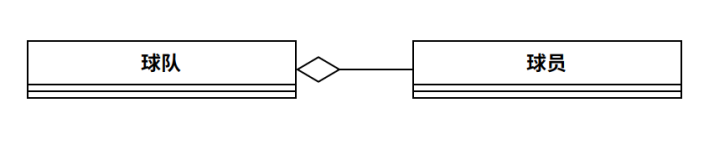

聚合：类与类之间关系具有“整体与部分”特点，可单独存在。

用端点带空心菱形的实线表示，空心菱形与聚合类相连接，头部指向整体。

比如，球队（整体）由多个球员（部分）组成。



组合：构成整体类的部分类完全隶属于整体类，不可单独存在。

用带实心菱形的实线来表示，头部指向整体。
