用例图：主要用于描述系统的行为及各种功能之间的关系，是描述参与者（Actor）与用例以及用例与用例之间关系的图。

用例图 = 参与者 + 用例 + 关系

1.组成

1.1 用例（use case）

    用例 概念：

      1）系统、子系统或类与外部参与者（actor）交互的动作序列的说明，包括各种序列及出错序列。

      2）简单理解为用例就是系统的功能。

      3）用例分析可以认为是对系统功能的分解。

1.2 参与者（角色，actor）

      1）参与者：参与者是用例的启动者，处于用例的外部并且能够初始化一个用例，是系统外部的参与者，可以是用户、外部硬件、其他系统。

      2）怎样识别参与者

          谁向系统提供信息？

          谁从系统获取（使用）信息？

          谁操作这个系统？

          谁维护这个系统？

          系统要使用哪些外部资源？（系统启动打印机、扫描仪）

          系统是否和已经存在的系统交互？（跨行转账的外部银行系统、时间到了定时启动系统某功能）



1.3 关系（relationship）

1）关联（accociation）

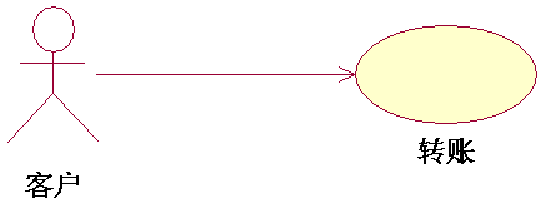

        每个用例都有活动者启动（每个用例必须和一个活动者关联，有一个活动者来参与），除包含和扩展用例 无论用例和活动者是否存在双向数据交流（无论是参与者提供信息给系统，还是从系统获取信息），关联总是由活动者指向用例，只用单向箭头。

2）包含（include）

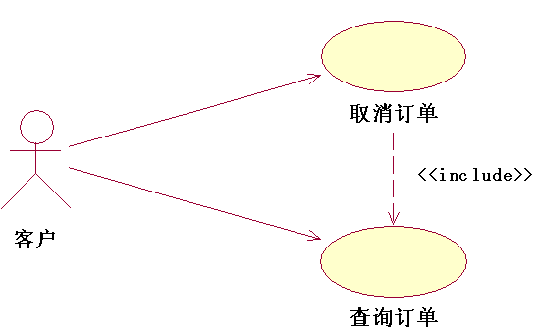

        包含是一种依赖关系，加了版型<<include>>），两个以上用例有共同功能行为，可单独抽象成一个单独用例，形成包含依赖； 箭头方向由基本用例指向被包含用例； 执行基本用例时，每次都必须调用被包含的用例（吃饭前洗手）； 被包含用例也可以单独执行；

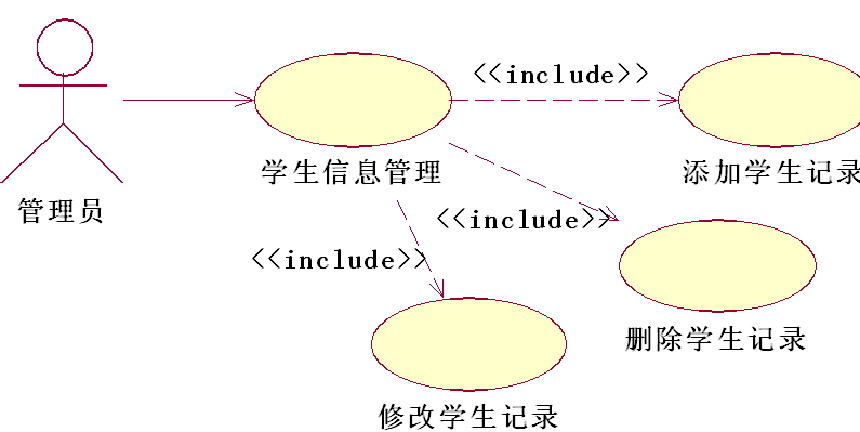

        注意：一个用例功能过多，可分解成小用例，构成包含依赖 本例中，被包含用例不能单独执行，没有Actor直接指向它们

3）扩展（extend）

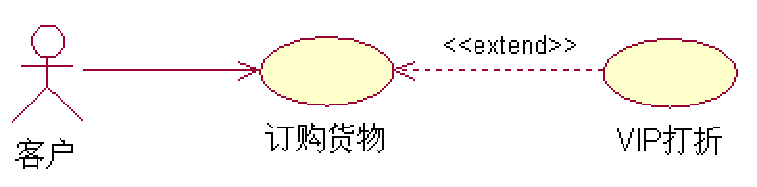

        扩展是一种依赖关系，加了版型<<extend>>） 一个用例（在某些扩展点extension point上）扩展另一个用例的功能，构成新用例；箭头方向由扩展用例指向被扩展用例（即基本用例）； 扩展用例依赖于被扩展用例（基本用例），只是部分片段组成，不是完整的独立用例，无法单独执行； 扩展用例不一定每次都被执行和调用。（吃饭前也可以不洗手），而被包含用例每次必修执行。 肯定没有活动者指向扩展用例，因为扩展用例依赖基本用例。

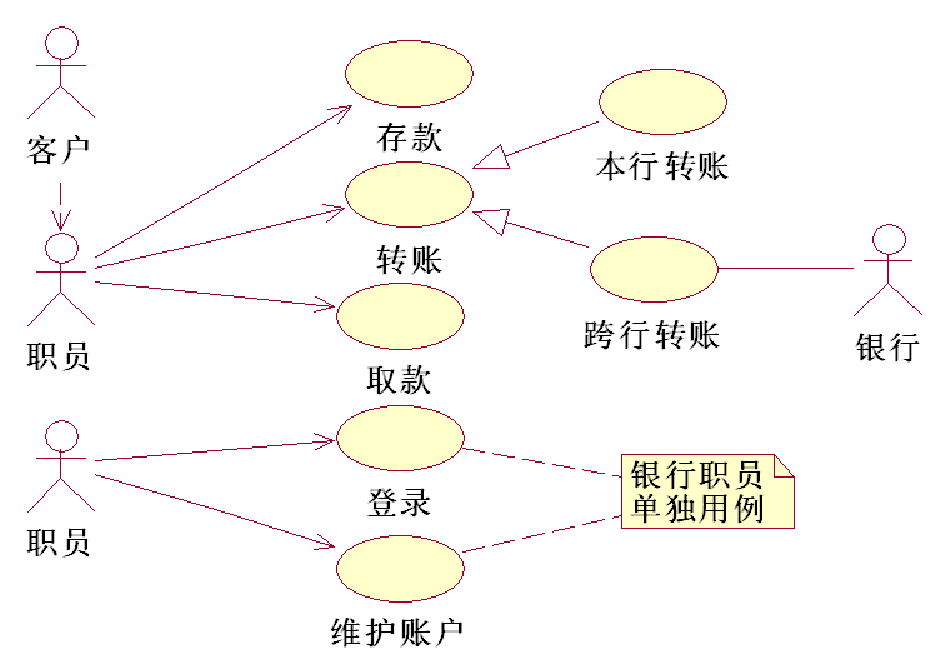

4）泛化（generalization，继承）

        泛化关系是两个用例或者两个参与者之间的关系。一个用例和其几种情形的用例间构成泛化； 往往将父用例用抽象用例（abstract）表示（即，父用例往往是虚的，真正用的是子用例。）

1.4 还可以有包、注解等



2.用例描述

2.1 用例文档模板：

    用例编号：

    用例名：

    用例描述：

    参与者：

    前置条件：

    后置条件：

    事件路径：

    扩展点：

    补充说明：



3.用例建模的步骤

（1）确定系统边界。

（2）识别参与者。

（3）识别用例。

（4）区分用例的优先次序。

（5）书写用例文档。

（6）通过关系整理用例（确定泛化、包含、扩展关系）。
