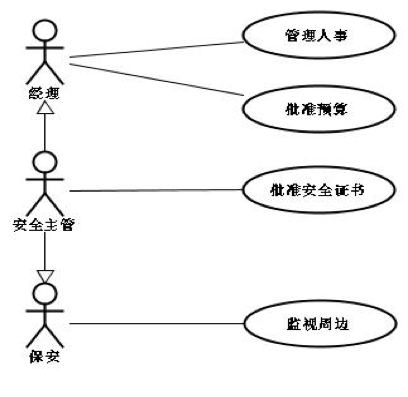

1、泛化关系

参与者：经理，安全主管，保安

        在参与者之间不存在泛化关系的情况下，各个参与者参与 用例的情况分别是：

经理参与用例管理人事和批准预算；

安全主管参与用例批准安全证书；

保安参与用例监视周边。

        由于安全主管与经理，安全主管与保安之间泛化关系的存在，意味着安全主管可以担任经理和保安的角色，就能够参与经理和保安参与的用例。这样，安全主管就可以参与全部4个用例。但经理或者保安却不能担任安全主管的角色，也就不能参与用例批准安全证书。

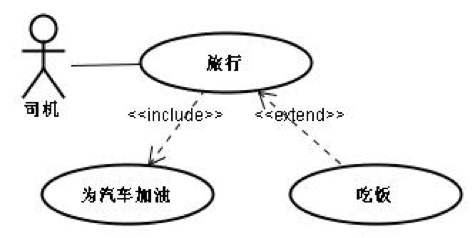

2、扩展和包含关系

用例的上下文是：短途旅行但汽车的油不足以应付全部路程。那么为汽车加油的动作在旅行的每个场景(事件流)中都会出现，不加油就不会完成旅行。吃饭则可以由司机决定是否进行，不吃饭不会影响旅行的完成。

3、登陆的用例图

参与者：用户

用例：输入登陆信息，校验登录信息

4、航空售票的用例图

参与者(actor)：clerk，监督员，信用卡服务商，信息亭

用例(use case)： Buy tickets， Buy Subscription， Make charges， Survey sales

参与者Clerk参与(或称发起)Buy tickets和Buy Subscription 两个用例(关联关系)。这两个用例的事件流都包含Make charges用例(包含关系)。

系统由：Buy tickets， Buy Subscription， Make charges，  Survey sales组成。

该系统主要包含：Buy tickets， Buy Subscription，  Make charges， Survey sales这几个功能。

该系统主要面向的用户(参与者)：clerk，监督员，信用卡服务商，信息亭。
