用例图主要用来描述角色以及角色与用例之间的连接关系。说明的是谁要使用系统，以及他们使用这个系统干什么。一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示这些元素之间的各种关系，如泛化、关联和依赖。它展示了一个外部用户能够观察到的系统功能模型图，帮助开发团队以一种可视化的方式理解系统的功能需求。
一、用例图所包含的元素
1.1参与者(Actor)–与应用程序或者系统进行交互的用户、组织或者外部系统，用一个小人表示。
1.2用例(Use Case)–用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

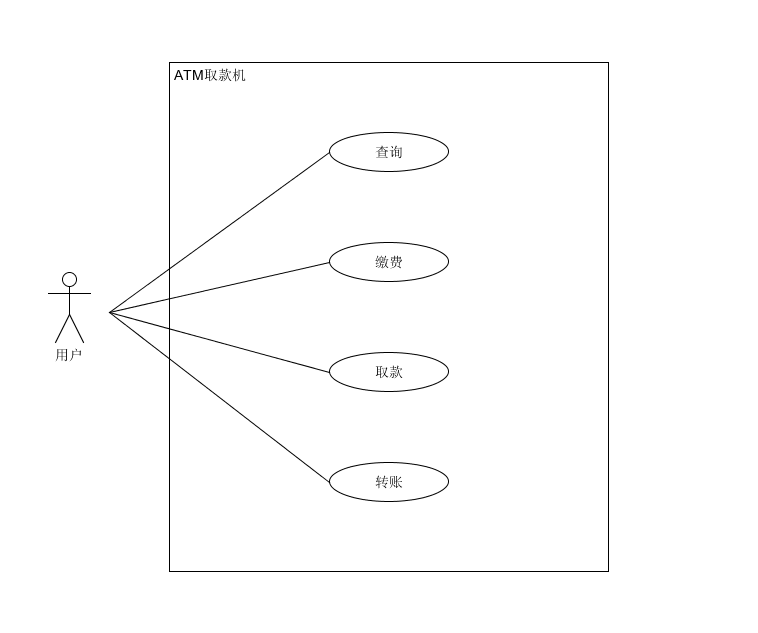

1.3子系统(Subsystem)–用来展示系统的一部分功能，这部分功能联系紧密。
二、用例图所包含的关系

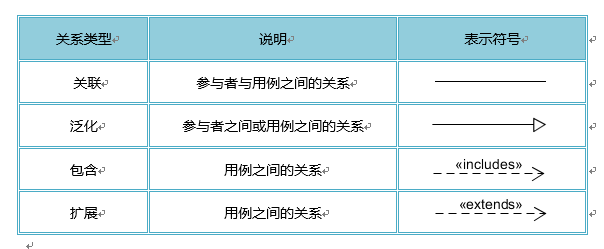

用例图中所涉及的关系有：关联、泛化、包含、扩展

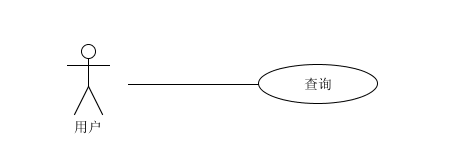

2.1关联关系
参与者与用例之间通信，任何一方都可以发送和接收消息，没有箭头，将参与者与用例相连，指向消息接收方。

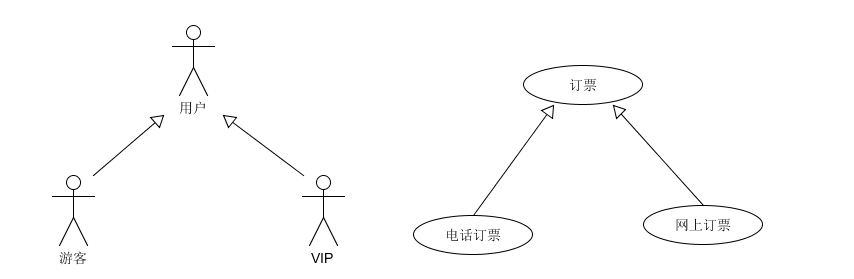

2.2泛化
就是通常理解的继承关系，子用例和父用例相似，但是表现为更特别的行为。子用例继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的，在实际应用中很少使用泛化关系，箭头指向父用例。

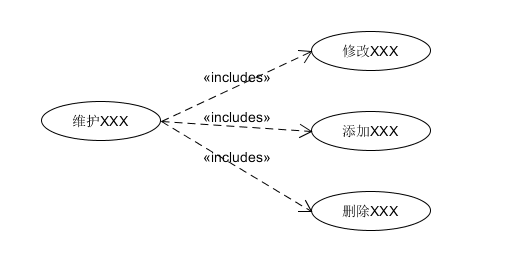

2.3包含
包含是用来把一个复杂的用例表示为一个功能分解的较小步骤，包含关系典型的应用就是复用，也就是定义中说的情景，但是有时候当某个用例的事件流太过于复杂时，我们也可以把一段事件流抽象成一个被包含的用例；相反用例太细的时候，也可以抽象出一个基用例，来包含这些细粒度的用例。例如：业务中，总是存在着维护某某信息的功能，如果将它作为一个用例，那添加、修改以及删除都要在用例详述中描述，过于复杂；如果分成添加用例、修改用例和删除用例，则划分太细。这时包含关系可以用来理清关系。【箭头指向】：指向分解出来的功能用例

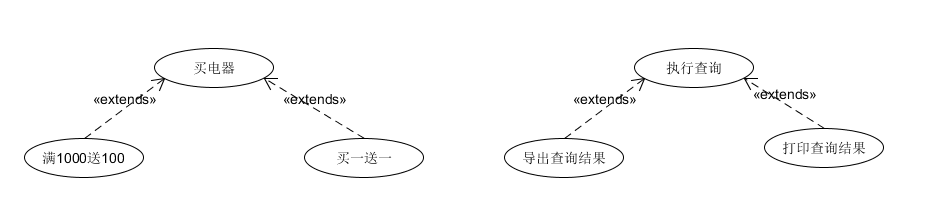

2.4扩展(Extend)
扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。将基用例中一段相对独立并且可选的动作，用扩展（Extension）用例加以封装，再让它从基用例中声明的扩展点（Extension Point）上进行扩展，从而使基用例行为更简练和目标更集中。扩展用例为基用例添加新的行为。扩展用例可以访问基用例的属性，因此它能根据基用例中扩展点的当前状态来判断是否执行自己。但是扩展用例对基用例不可见。
对于一个扩展用例，可以在基用例上有几个扩展点。
【箭头指向】：指向基础用例

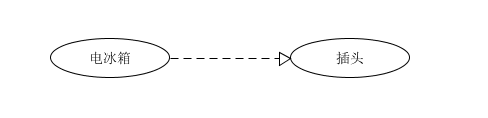

e. 依赖(Dependency)
以上4种关系，是UML定义的标准关系。但VS2010的用例模型图中，添加了依赖关系，用带箭头的虚线表示，表示源用例依赖于目标用例。
包含(include)、扩展(extend)、泛化(Inheritance) 的区别：
条件性：泛化中的子用例和include中的被包含的用例会无条件发生，而extend中的延伸用例的发生是有条件的；
直接性：泛化中的子用例和extend中的延伸用例为参与者提供直接服务，而include中被包含的用例为参与者提供间接服务。
对extend而言，延伸用例并不包含基础用例的内容，基础用例也不包含延伸用例的内容。
对Inheritance而言，子用例包含基础用例的所有内容及其和其他用例或参与者之间的关系；
●泛化侧重表示子用例间的互斥性；
●包含侧重表示被包含用例对Actor提供服务的间接性；
●扩展侧重表示扩展用例的触发不定性；
另外一点需要提及的是：泛化中的子用例和扩展中的扩展用例均可以作为基本用例事件的备选择流而存在。
以下为某在线购物系统的用例图，对系统做出做了整体的描绘。

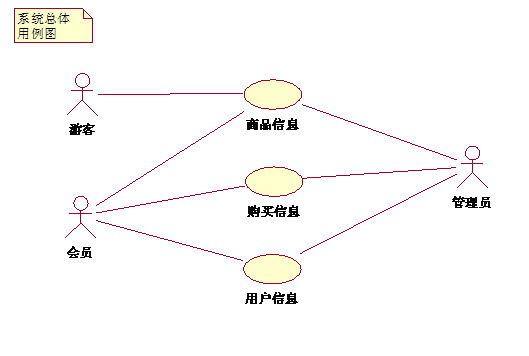

(1)系统整体用例图
(商品用例图)
（购买信息用例）

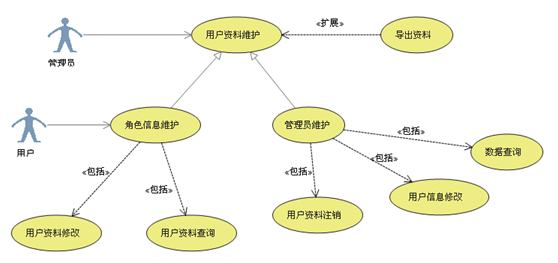

(用户资料用例)
