什么是UML？
UML(Unified modeling language)
出现于70年代中期，建模语言数量从不到十种增加到了五十多种，OO(面向对象)方法的用户并不了解不同建模语言的优缺点及相互之间的差异；
90年代中期形成了UML统一建模语言，它是一种支持模型化和软件系统开发的图形化语言。

UML建模工具
(1)IBM Rational Rose
(2)StarUML
(3)ArgoUML
(4)等等......

我们接下来使用的建模工具是IBM Rational Rose，我们首先在自己电脑上安装这个软件:

软件下载地址:http://pan.baidu.com/s/1kTU8ZDt

详细请看IBM Rational Rose安装文档:http://download.csdn.net/detail/u013517797/9356915

安装完成之后，我们先了解一下:
UML组成

用例图/类图/时序图/活动图/状态图/协作图/部署图/......

我们经常画的是
“用例图/类图/时序图”三类

我们下面介绍一个各个图的意思:
(1)用例图
用例图显示谁将是系统的使用者、用户希望系统提供什么服务以及系统能够为用户提供什么样的服务；从用户的角度描述系统的功能。

用例图最常用来描述系统以及子系统。


我们打开我们的Rose软件:

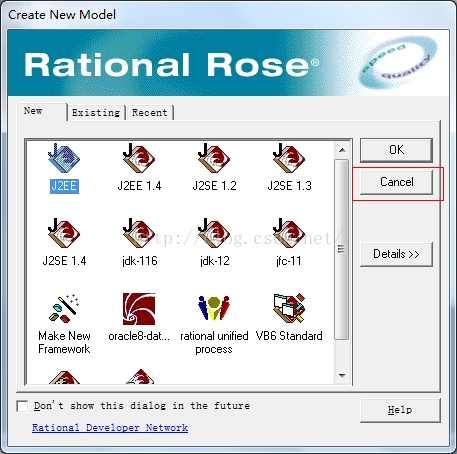

因为我们只是要画图，不需要生成代码，所以我们取消导包环节。

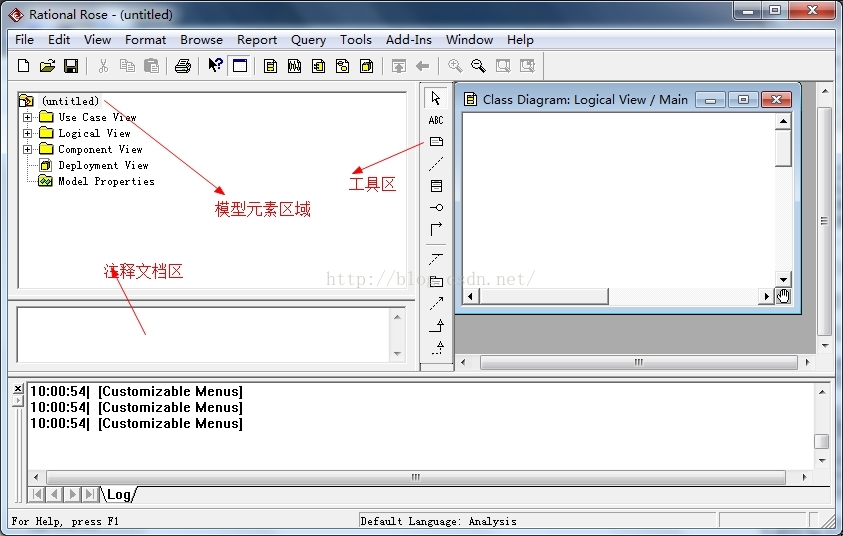

然后是我们的工作台:


然后我们创建一个用例图:

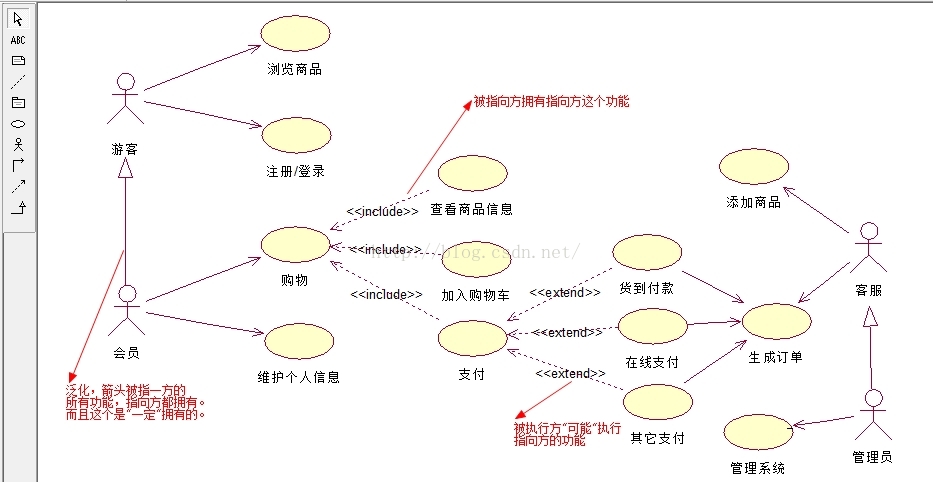

然后我们在编辑区域开始画用例图，我们做一个商城系统的用例图:


画完用例图之后，我们就要明白，我们将要面临的有哪一些角色，而且以后要做的功能有哪些(圆圈代表的)。开发和用户都可以看这幅图。

用例图的2种元素4种关系:
参与者(Actor)、用例（Use Case）、关联关系（Association）、包含关系（Include）、扩展关系（Extend）、泛化关系（Generalization）。

用例间的关系:
a.关联关系
表示参与者用例之间进行通信。
不同的参与者可以访问相同的用例
尽量避免关联线交叉,以免影响显示效果


参与者
系统用户
与所建造的系统交互的其他系统。

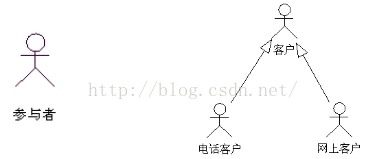

在用例图中，使用泛化关系来描述多个参与者之间的公共行为。


b.包含关系
客户用例可以简单地包含提供者用例具有的行为，并把它所包含的用例行为作为自身行为的一部分。


c.扩展关系
扩展用例被定义为基础用例的增量扩展并在一定条件下发生。
基础用例提供扩展点以添加新的行为。
扩展用例提供插入片段以插入到基础用例的扩展点上。


用例图总结
(1)外部可见的系统功能单元(用例图可分级别)；
(2)不是需求或功能的规格说明,只展示和体现其所描述需求本身的情况；
(3)用例图最好的方法就是从分析系统的参与者开始,考虑每个参与者是如何使用系统的；

(4)给用户看的,所以在图中避免使用专业术语。
