推挽输出（push-pull）：

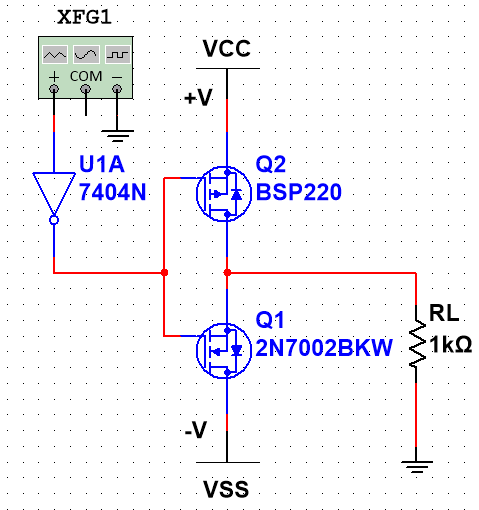

推挽输出，正如字面上的意思，有“推”，也有“挽”，推挽输出电路运用两个MOS管构成，上面为P-MOS，下面为N-MOS，VCC为正电源，VSS为负电源，输入端连有一个相反器（非门），用来驱动MOS管：

当输入信号为正半周时，高电平输入取反后为低电平，加在P-MOS上导通，而加在N-MOS上截止，因此VCC提供电流驱动负载：

这样子输出的电平为高电平，也就是“推”。

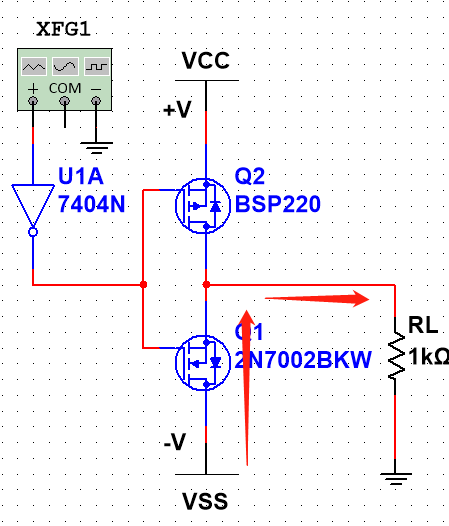

当输入信号为负半周时，低电平输入取反后为高电平，加在N-MOS上导通，而加在P-MOS上截止，因此VSS提供电流驱动负载：

这样子输出的电平为低电平，也就是“挽”。
推挽输出因为是控制MOS管的导通从而运用VCC与VSS来驱动负载，因此驱动负载能力强，每一次只导通一个MOS管，开关损耗也比较小，所以推挽输出能驱动LED。

开漏输出（open-drain）：

另一个输出方式为开漏输出，首先先了解什么叫开集，开集就是三极管的集电极开路，而同理开漏就是MOS管上的漏极开路，开漏输出原理类似数电上OC门里的集电极开路，就是漏极作为输出端口直接接到输出上：

当输入为高电平，则MOS管导通，输出电平被拉低；
当输入电平为高，则MOS管截止，此时输出电平属于高阻态，即不是高电平也不是低电平。

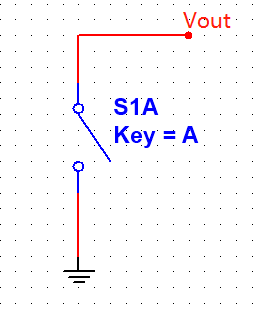

电路等效成：

从等效电路看，开漏输出只能输出低电平，而不能输出高电平，若要输出高电平的话，需要在输出点接上拉电阻，上拉电阻能提高驱动能力，就可以进行任意电平的转换了。

总结：
推挽输出的驱动能力比较强，只要对应IO口的寄存器为输出高电平，相应的IO口就能输出高电平，低电平也是如此，而开漏输出只能输出低电平而不能输出高电平，要输出高电平需要对IO口加上拉电阻，适合做电流型的驱动，因此，一般情况下会用推挽输出来控制一些常见设备，如LED灯，继电器，MOS管等等，而开漏输出使用得比较少。

附上MOS管的分辨：
