首先介绍一下什么是推挽输出和开漏输出。

推挽输出（Push-Pull Output）

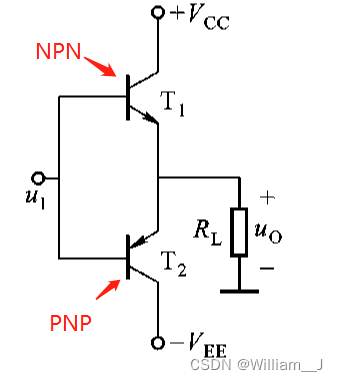

推挽输出结构是由两个MOS或者三极管收到互补控制的信号控制，两个管子时钟一个在导通，一个在截止。下图为使用三极管的推挽输出电路图。
当输入为正时，上面N型三极管导通，电流由上往下，提供给负载使用，称为“推”；
当输入为负时，下面P型三极管导通，电流由下往上，提供给负载使用，称为“挽”。

优点：驱动能力强
缺点：推挽输出不能想与，否则会导致短路。
举例：如两个电路，其中一个输出高电平，输出本来应该连到Vcc，一个输出低电平，输出本来应该连到GND。
然后现在将两个电路的输出连到一起，就会造成短路。

开漏输出（Open Drain Output）

平常说的开漏输出其实包括了开漏输出和开集输出。
这两种输出的原理和特性基本是类似的，区别在于一个是使用MOS管，其中的"漏"指的就是MOS管的漏极；另一个使用三极管。

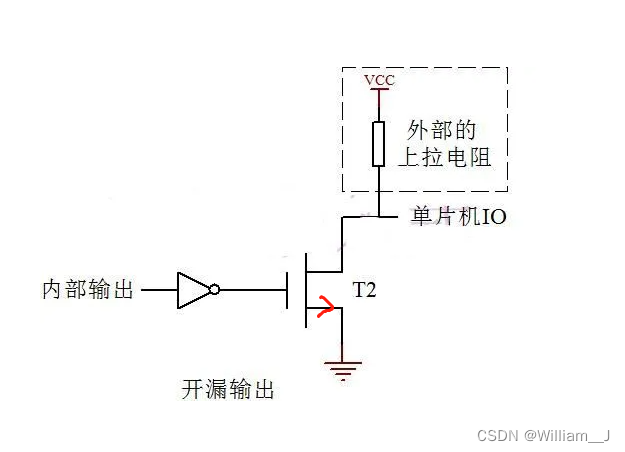

这里使用的NOP MOS管，当输入为高时，MOS管导通，IO输出拉到GND，输出为低电平；当输入为低电平时，NPN三极管闭合，输出相当于开路（输出高阻）。
可以看出，开漏输出是反相的。
输入为低，输出为高；
输入为高，输出为低。
通过多接一个MOS管来实现同相输出。

开漏输出最主要的特性就是高电平没有驱动能力，需要借助外部上拉电阻才能真正输出高电平。

优点：可以很方便的调节输出的电平，因为输出电平完全由上拉电阻连接的电源电平决定。所以在需要进行电平转换的地方，非常适合使用开漏输出。
另一个好处在于可以实现"线与"功能，所谓的"线与"指的是多个信号线直接连接在一起，只有当所有信号全部为高电平时，合在一起的总线为高电平；只要有任意一个或者多个信号为低电平，则总线为低电平。

两者比较

本文参考自Kevin Zhang知乎上的一篇文章，链接：https://zhuanlan.zhihu.com/p/41942876
