SMMU使用内存中一组数据结构来放置转换数据。寄存器指向初始根结构STE的基地址。STE包含stage2转换表基地址指针，同时也指向stage1的配置结构，该配置结构包含转换表基指针。CD表示stage1转换，STE表示stage2转换。
因此SMMU使用两组明确的结构：
- 配置结构，用来将事务的streamID映射到转换表的基地址，配置以及转换表访问的上下文；
- 转换表的结构，用来表示stage1和stage2的VA到IPA和IPA到PA的转换；
对于即将到来的事务的转换，首先找到事务的配置（通过StreamID来区分，可选择性的使用SubstreamID），然后使用配置来找到转换的地址。
处理即将到来的事务的第一步是找到STE，它告诉SMMU它需要的其他配置。
概念上，STE描述一个client设备是在stage1或stage2或两个阶段。多个设备可以关联到一个虚拟机里，所以多个STE可以共享stage2的转换表。类似的，多个设备可能共享stage1配置，因此多个STE可以共享CD。
1. Stream表的查找
即将到来的事务的StreamID可以定位到STE。Stream表支持两种形式。形式是有Stream表的基地址寄存器设置的。StreamID需要被检查，如果StreamID选择的entry超过配置表的内容或范围，事务会被终止，可以看SMMU_STRTAB_BASE_CFG和C_BAD_STREAMID。当两个安全状态都支持时（SMMU_S_ID R1.SECURE_IMPL=1），事务使用SEC_SID标识事务，共安全和非安全的SMMU编程接口，看3.10.1 章节。这决定了是安全或非安全stream表被使用。
1.1 线性stream表
线性stream表示一组连续的StreamID从0开始标识的STE。大小可配置为2~n。多个STE size可以达到SMMU硬件支持的最大StreamID bit。所有的SMMU实现都支持线性stream表格式。
1.2 两级stream表
一个两级stream表结构提包括一个指向多个二级表的一级表，二级表包含一组线性的STE。整个结构体的覆盖StreamID的范围可配置为SMMU支持的最大，但二级表不必全部填充，每个大小可能不一样。这样可以节约内存和避免要求为大的streamID空间分配大的连续物理内存。
第一级表由StreamID[n:x]标识，其中n表示StreamID最高bit位，x表示SMMU_STRTAB_BASE_CFG.SPLIT指示的配置split指针。第二级表由streamID[x-1:0]标识，依赖于每个表的范围。
可通过SMMU_IDR0.ST_LEVEL域来决定第二级Stream表的格式。当支持第二级Stream表时，split可取6，8，10bit。实现可以只支持线性Stream表格式，或线性以及二级格式都支持。
支持超过64StreamID的SMMU必须支持二级stream表。
NOTE: 支持少于64 StreamID的实现也可以支持二级stream表，但通常不这样用因为用一个二级表就可以满足这种情况的所有streams。
NOTE：规则意味着当线性STREAM表的最大size过大而不能放置入4K页时，实现需要支持二级表。
第一级描述符包含共StreamID相关的第二级表，每个描述符可以标识为无效。

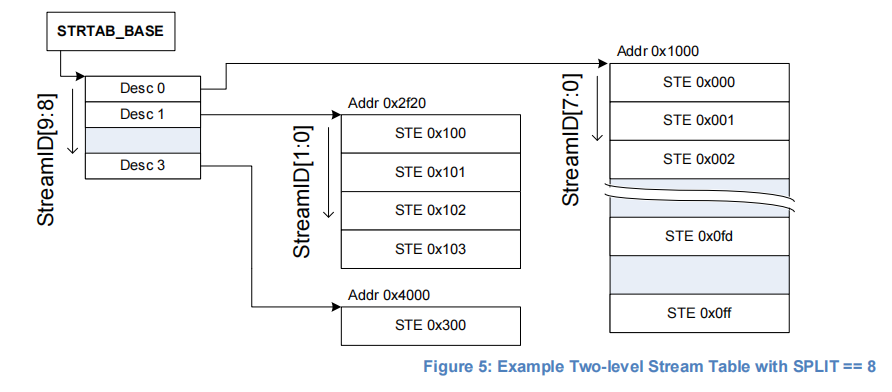

图3.2描述了第一级表，split设置为8：
在这个例子中：
- 表示了StreamID 0~1023，虽然并不是所有的都有效；
- 一组在0x1000的STE（0~255）被配置（每个可单独使能相关的StreamID）;
- 一组在0x2f20的STE（256~259）被配置；
- StreamID 512~767无效；
- StreamID 768在0X4000;
Split=8的二级表可以减少连续内存的使用。若完全的256个PCIE bus都支持时，RID或SID为16位。但是，通常每个物理链路有一个PCIE bus，每个PCIE bus可能存在一个设备，在最坏的情况下有效的StreamID为256 StreamID。
或者，split=6提供了64个二级STE，使每个二级表使用4K页。
