意义

多路复用器将接收的复合数据流，依照信道分离数据，并将它们送到对应的输出线上，故称为解多路复用器。

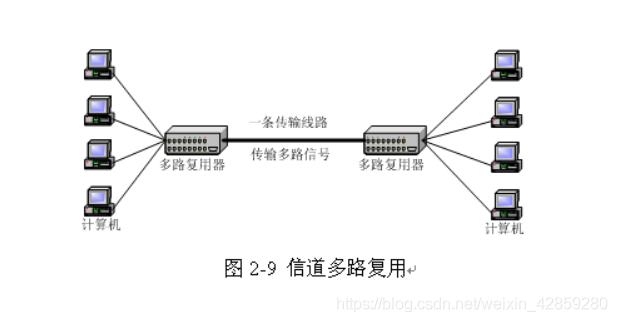

实际生活中，使用多路复用器可使多路数据信息共享一路信道，能充分地利用通信信道的容量，大大降低系统的成本。

在这里插入图片描述

举个例子：对于一对电话线来说，它的通信频带一般在100kHz以上，而每一路电话信号的频带一般限制在4kHz以下。此时，信道的容量远大于一路电话的信息传送量。

逻辑电路原理

多路复用器能将 N 个输入通道的数据复用到一个输出通道上。以4选 1 多路复用器为例。

结构与真值表

在这里插入图片描述
通过改变A与B的值，就能输出端F到底输出D1,D2,D3,D4中的哪个值。

逻辑电路

在这里插入图片描述

实现代码

4 选1 多路复用器的实现代码

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity MUX4_1 isPort ( c0 : in  STD_LOGIC;c1 : in  STD_LOGIC;c2 : in  STD_LOGIC;c3 : in  STD_LOGIC;s : in  STD_LOGIC_VECTOR (1 downto 0);z : out  STD_LOGIC);
end MUX4_1;
architecture Behavioral of MUX4_1 is
beginprocess(s)          --if 语句描述beginif(s="00") then z<=c0;elsif(s="01") then z<=c1;elsif(s="10") then z<=c2;else  z<=c3;end if;end process;--process(s)            --case 语句描述
--begin
--   case s is
--       when "00" =>z<=c0;
--      when "01" =>z<=c1;
--      when "10" =>z<=c2;
--      when others =>z<=c3;
--  end case;
--end process;
end Behavioral;
