什么是多路复用技术呢？

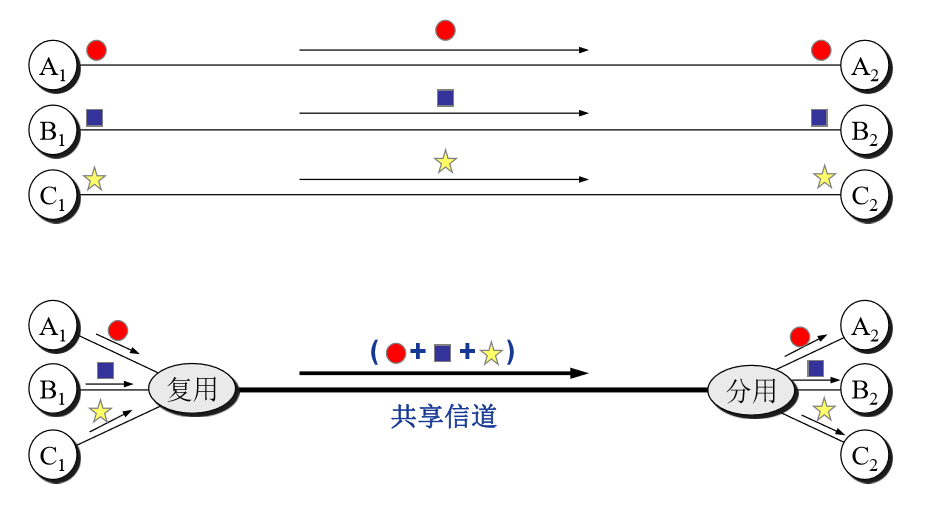

多路复用(multiplexing)，简称复用，是通信技术中的基本概念 。

 事实上，多路复用技术的原理就是，把通信资源或者说是链路、信道资源进行的划分，分成一系列的资源片。把这些资源片分配给每一路通信。每一路通信在通信过程中就独占它分配到的分配资源。当然在整个通信过程中，可能或出现闲置。

那典型的多路复用技术有：

• 频分多路复用( frequency division multiplexing-FDM )
• 时分多路复用( time division multiplexing-TDM )
• 波分多路复用(Wavelength division multiplexing-WDM)
•  码分多路复用( Code division multiplexing-CDM )

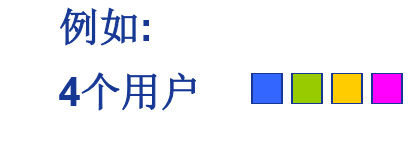

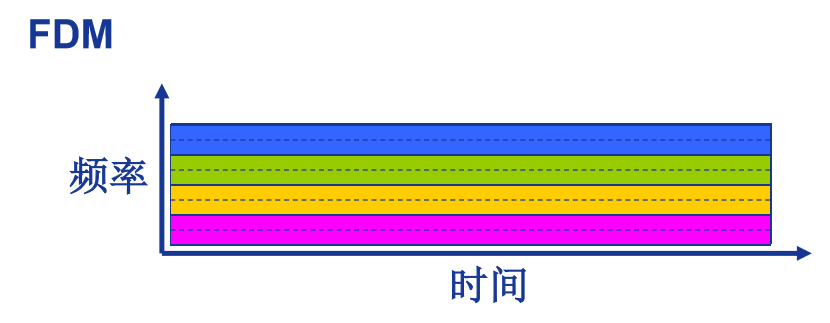

频分多路复用FDM

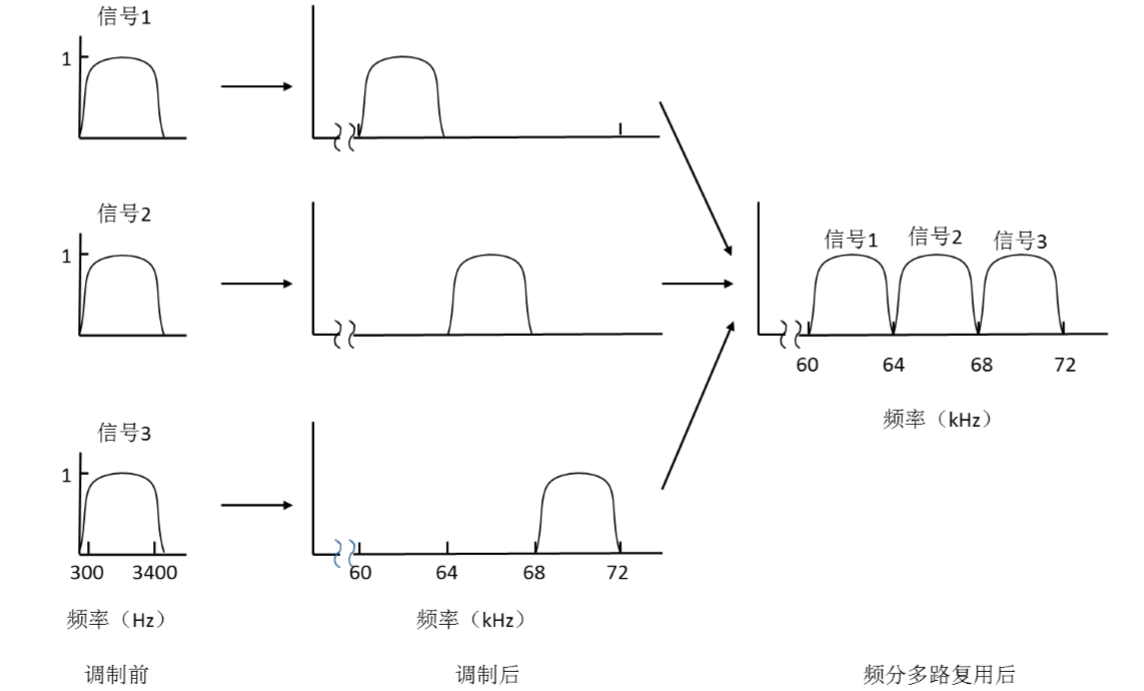

所谓频分多路复用就是将我们的信道资源按频率上进行划分，分成一个个频带的子信道，让每个信号只去用其中的某一个频带的子信道。

我们家里的电视有很多频道，这种电视信号就是这种频分多路复用技术。

频分多路复用的各用户占用不同的 带宽资源（请注意，这里的“带宽 ”是频率带宽（单位：Hz）而不是 数据的发送速率）。

 用户在分配到一定的频带后，在通 信过程中自始至终都占用这个频带 。



时分多路复用TDM

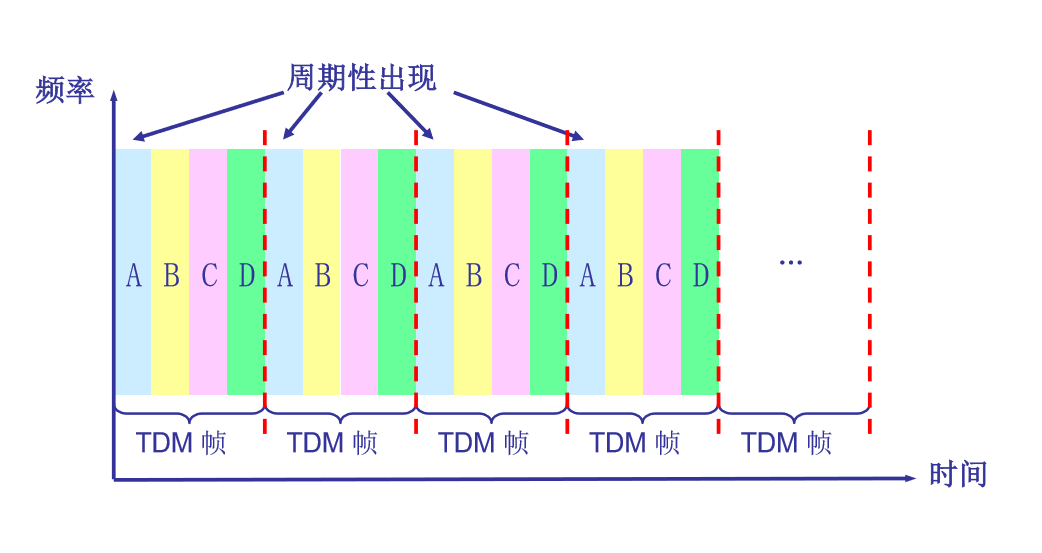

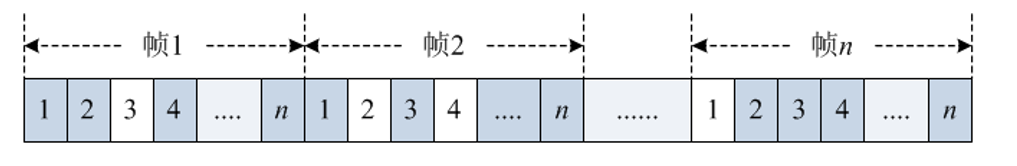

时分复用则是将时间划分为一段段等长的时分复 用帧（TDM 帧），每个用户在每个 TDM 帧中占 用固定序号的时隙 。

每用户所占用的时隙是周期性出现（其周期就是 TDM  帧的长度）

时分复用的所有用户是在不同的时间占用相同的 频带宽度  。

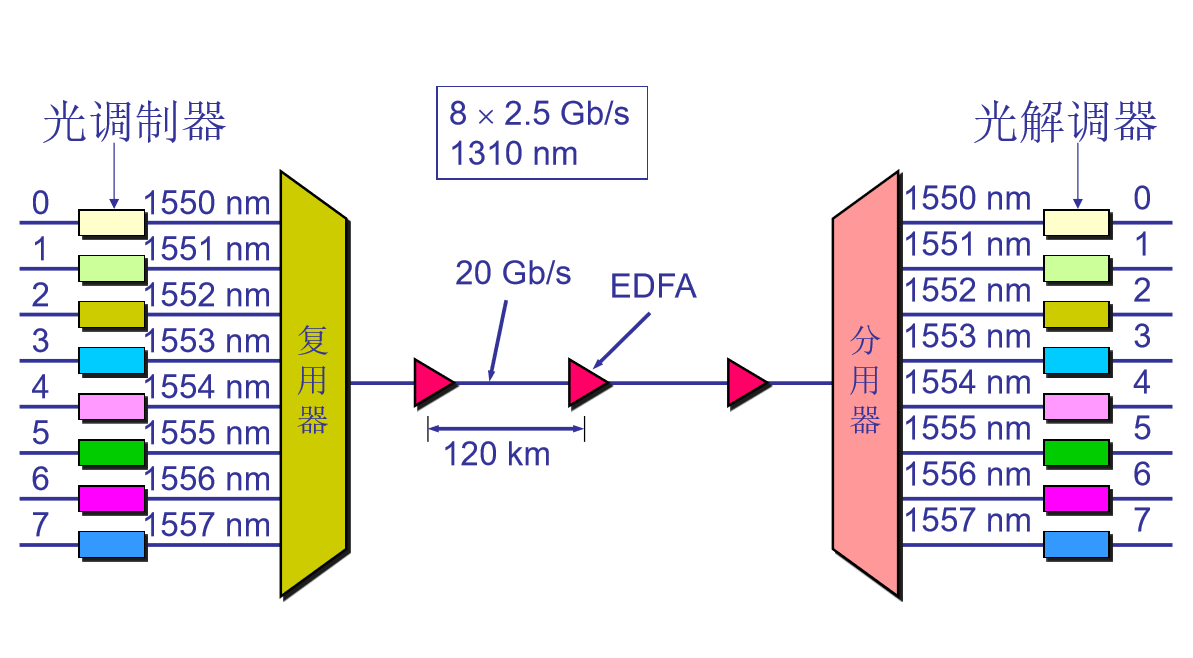

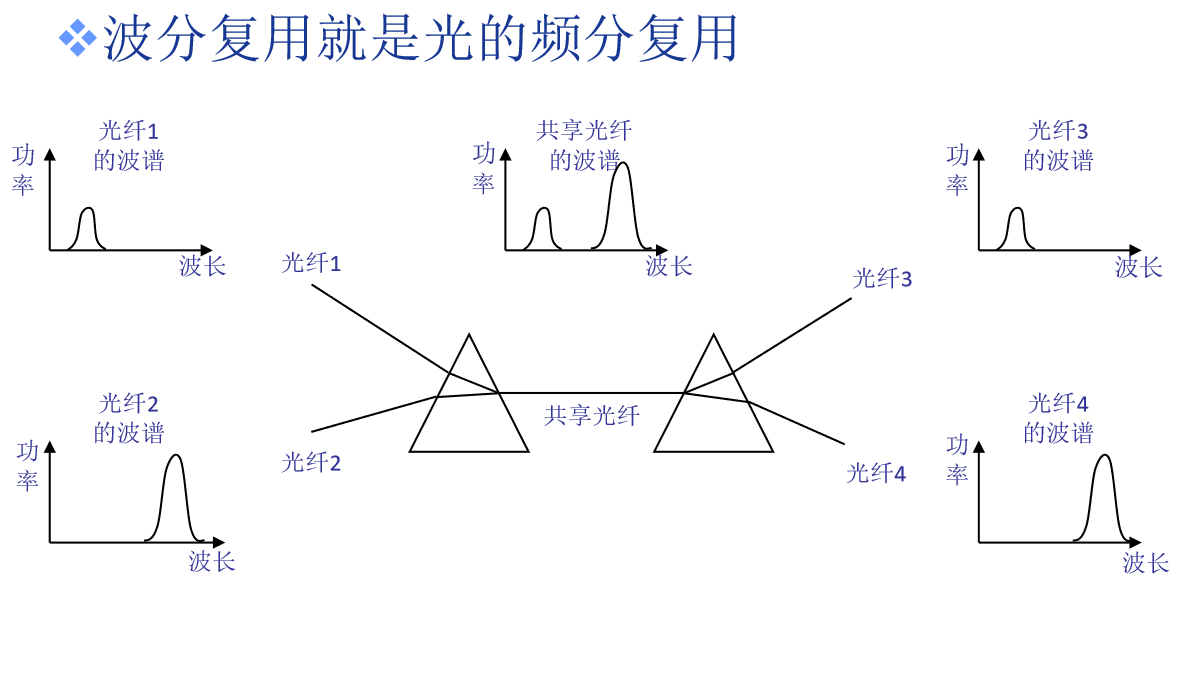

 波分多路复用WDM

码分多路复用CDM

•  广泛应用于无线链路共享 (如蜂窝网,卫星通信等)
• 每 个 用 户 分 配 一 个 唯 一 的 m bit码 片 序 列(chipping sequence)，其中“0”用“-1”表示、“1”用“+1”表 示，

       如 S 站的码片序列：(–1 –1 –1 +1 +1 –1 +1 +1)

• 各用户使用相同频率载波，利用各自码片序列编码数据
• 编码信号 = (原始数据) × (码片序列)

      如发送比特 1（+1），则发送自己的 m bit 码片序列

      如发送比特 0（-1），则发送该码片序列的m bit 码片序列的反码

• 各用户码片序列相互正交(orthogonal)

• 令{di}为原始数据序列，各用户的叠加向量为

•  解码 : 码片序列与编码信号的内积

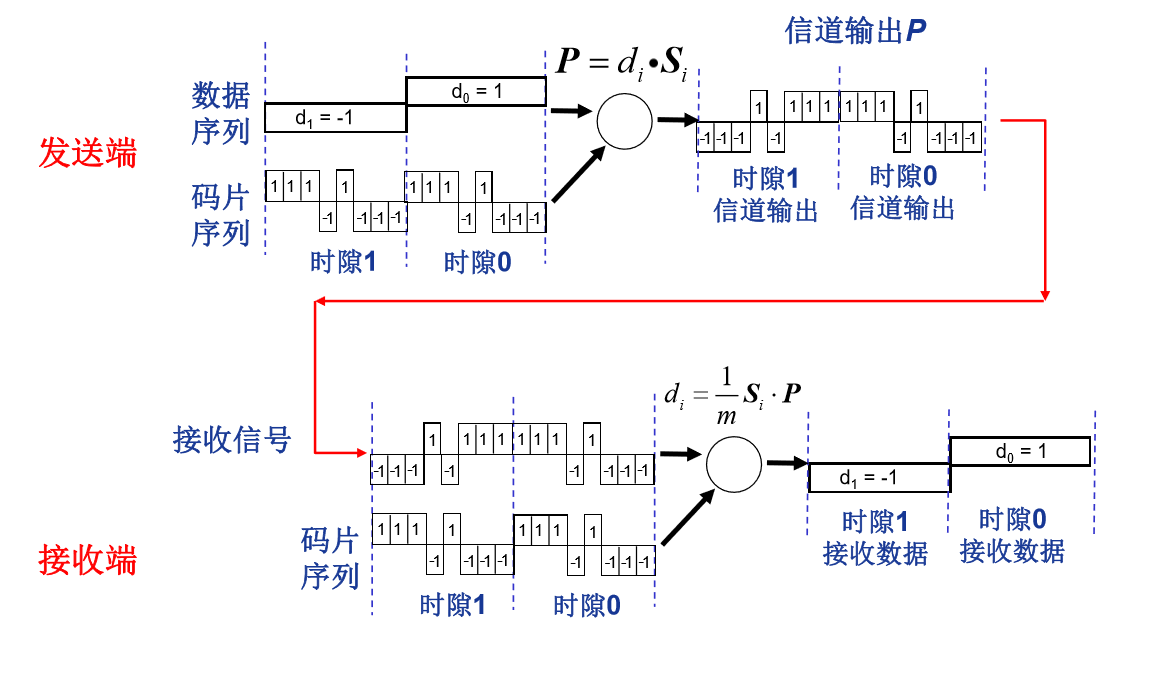

码分多路复用编/解码举例
