用matlab画Mandelbrot（曼德布罗特）图

article/2025/9/15 18:42:06

Mandelbrot图实际上是由Mandelbrot集合构成的图像。

Mandelbrot集合的定义如下：

z n + 1 = z 2 n + c

$z_{n+1}=z_n^2+c$
其中，c是一个复数。加入给定一个复数

z0 $z_0$ ，比如

z0=0 $z_0=0$ ，那么这个递推式会生成一个序列：

[z0,z1,z2,z3,...] $[z_0,z_1,z_2,z_3,...]$ 。如果这个序列收敛在一个有限值范围内，那么c就在Mandelbrot集合中。当序列中有一项的绝对值大于2时，这个序列一定趋向于无穷，一般说来，如果这个序列前60项都没有一项大于2，那么可以认为这时c就在Mandelbrot集合中。

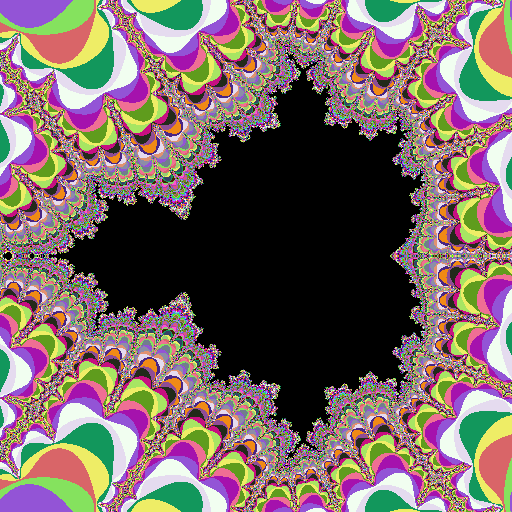

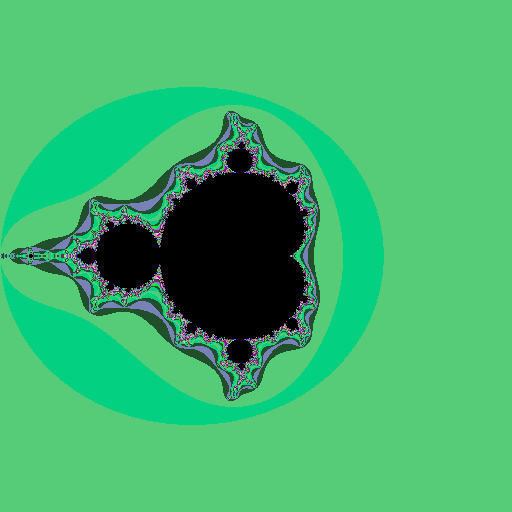

下面的Matlab程序就是根据以上的原理写的，只不过为了使得图片更加炫酷，根据发散快慢（也即序列在第几项大于2）设置不同的颜色：

xc = 0;  %图片中心点
yc = 0;
xoom = 1;   %放大倍数
res = 512;   %分辨率
iter = 100;   %序列项数x0 = xc - 2 / xoom;
x1 = xc + 2 / xoom;
y0 = yc - 2 / xoom;
y1 = yc + 2 / xoom;x = linspace(x0, x1, res);
y = linspace(y0, y1, res);
[xx, yy] = meshgrid(x, y);
C = xx + yy * 1i;
z = zeros(size(C));
N = uint8(zeros(res, res, 3));color = uint8(round(rand(iter, 3) * 255));for k = 1: iterz = z.^2 + C;[row, col] = find(abs(z) > 2);k1 = zeros(size(row)) + 1;k2 = zeros(size(row)) + 2;k3 = zeros(size(row)) + 3;p1 = sub2ind(size(N), row, col, k1);N(p1) = color(k, 1);p2 = sub2ind(size(N), row, col, k2);N(p2) = color(k, 2);p3 = sub2ind(size(N), row, col, k3);N(p3) = color(k, 3);z(abs(z) > 2) = 0;C(abs(z) > 2) = 0;
end
imshow(N);
imwrite(N, 'test.png');
