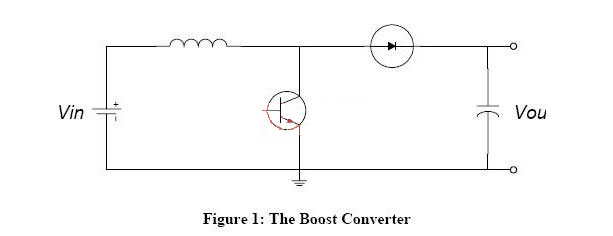

the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。基本电路图见图1.假定那个开关(三极管或者mos管)已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。下面要分充电和放电两个部分来说明这个电路

充电过程

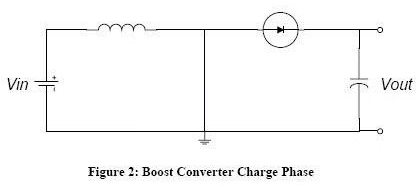

　　在充电过程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量

放电过程

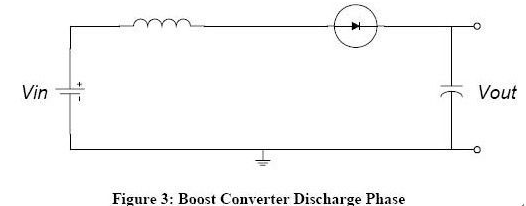

　如图，这是当开关断开(三极管截止)时的等效电路。当开关断开(三极管截止)时，由于电感的电流 保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电， 电容两端电压升高，此时电压已经高于输入电压了。升压完毕。

说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

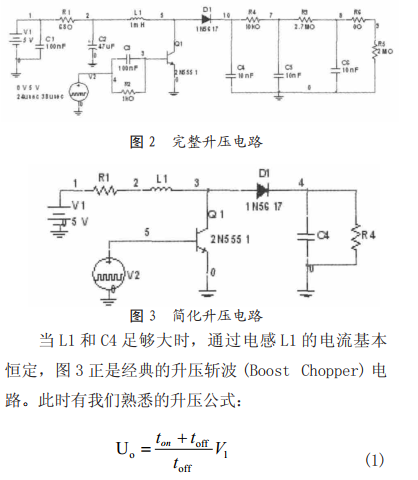

占空比控制输出电压，Ton>>Toff.

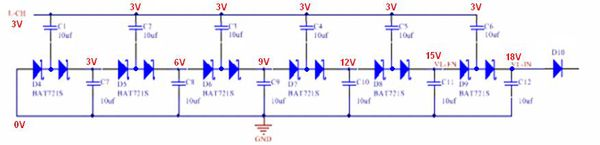

二极管倍压电路：http://www.elecfans.com/article/83/147/2017/20170515516077.html
