前言

因一项目需要web控制LOGO! PLC，利用西门子自带的免费LOGO!8.2 Web Editor工具可以很完美的做web页面开发。可以参考视频教程。此外西门子还提供数据导出到excel工具——LOGO8.2 Access Tool。

上面两款工具虽然使用起来非常便捷，但还是想结合Snap7、树莓派、Python做一个简单的动态web页面。

由于LOGO！PLC通讯方式与1200 1500PLC完全不同，有很多坑。

PLC 控制逻辑为：
M1=0时，泵Q1启动；而M1=1时，泵Q1关闭。
M2=0时，阀门Q2打开；M2=1时，手阀门Q2关闭。
当NI1=1时，阀门Q3打开，NI1=０时，阀门Q3关闭。
注意：数字量输入LOGO不可以远程更改；ＮＩ表示网络输入。

本文仅仅是个人经验总结，并一步步详细记录snap7获取和写入数据的步骤。snap7获取数据后的web页面可以用python flask或php等实现，就不再介绍。

硬件

Logo! PLC: 西门子6ED1052-1MD08-0BAD(8.FS4 固件版本号1.82.01 )

软件

西门子LOGO! 编程软件:LOGO!8.2 Soft Comfort
Python: 3.7.4
Snap7:1.42
python-snap7:0.10

主要参考

1）http://www.ad.siemens.com.cn/club/bbs/post_one_floor.aspx?b_id=28&a_id=1481079
2）https://cache.industry.siemens.com/dl/files/852/109768852/att_990439/v1/Help_zh-CHS.pdf?download=true
3）http://www.ad.siemens.com.cn/productportal/prods/logo/8_communication/Erthenet/S7/logo_1200_S7_logo_client/logo_1200_S7_logo_client.html
4）http://snap7.sourceforge.net/logo.html

PLC编程

新建网路项目

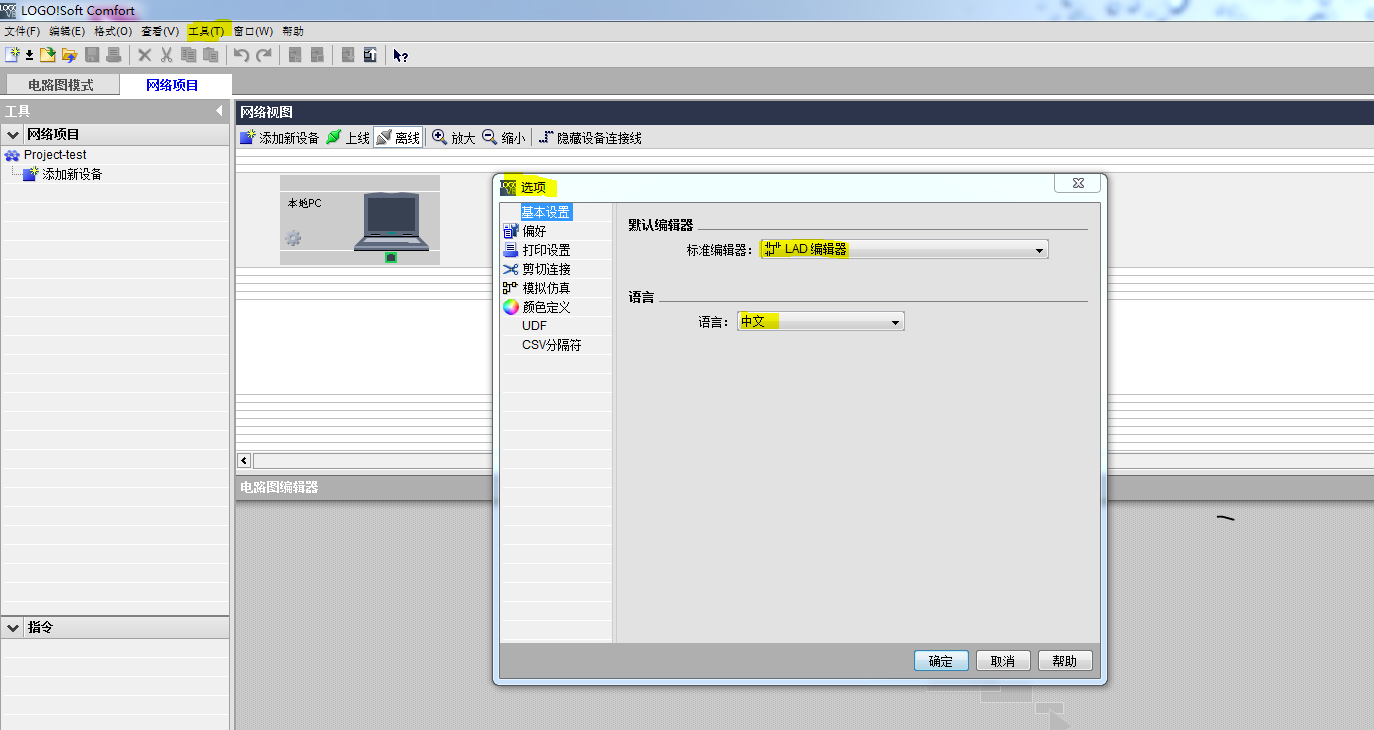

1）在logo! Soft Comfot中选择工具-》设置，将编辑器变为成LAD和语言可以改为中文状态
在这里插入图片描述
2）新建项目，需要选择网路项目(NWP)

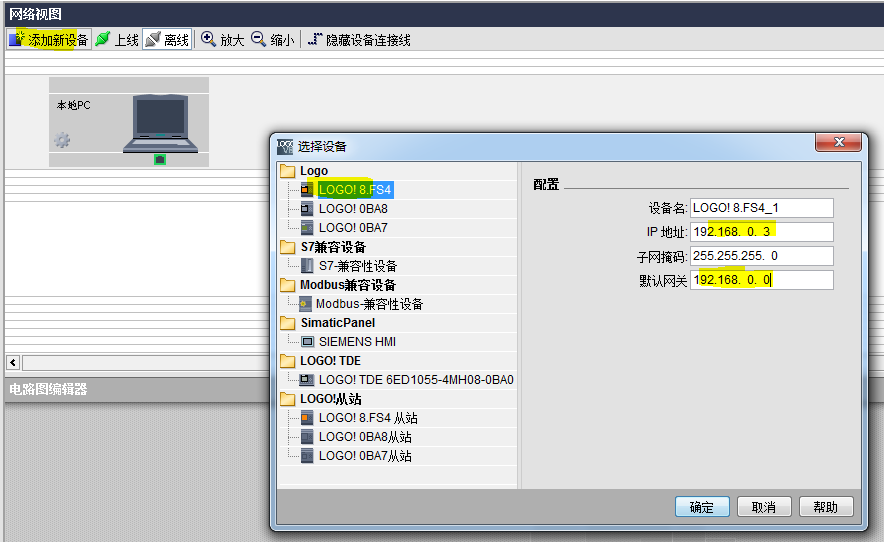

3）添加新设备，注意ＩＰ地址和网关

在这里插入图片描述

编程

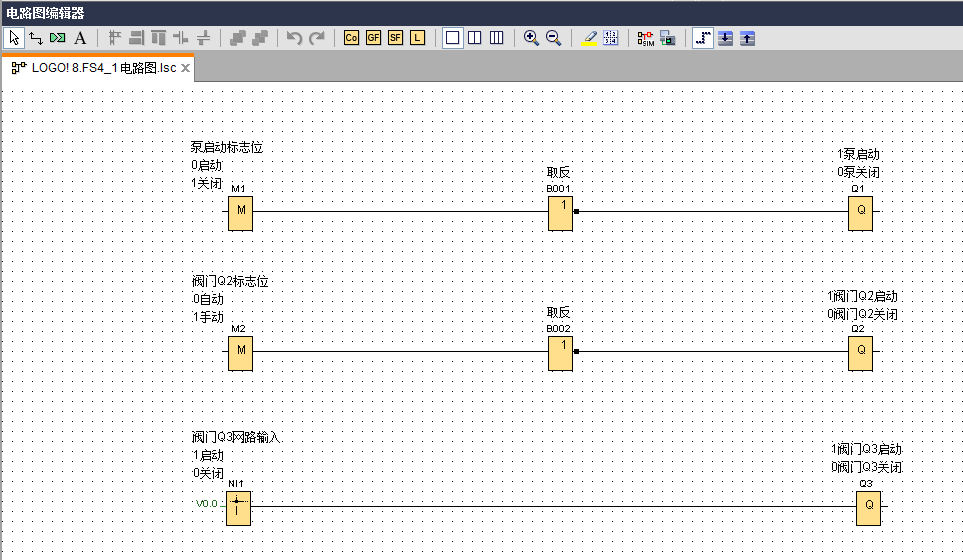

在电路图编辑器中编程（这与１２００，２００　ＰＬＣ非常不同，刚开始接触比较难懂）
在这里插入图片描述

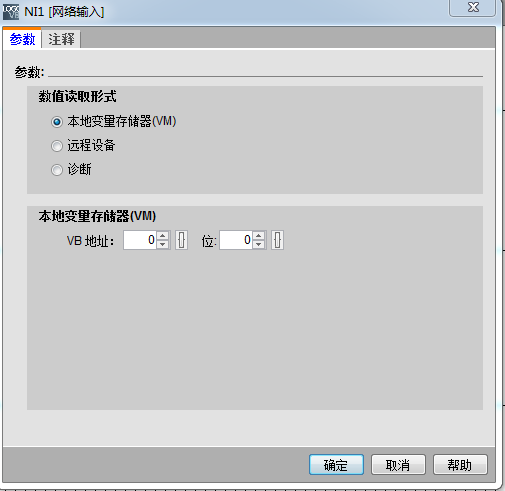

其中网路输入ＮＩ１为Ｖ０.０．

本地连接

１）Ｌｏｇｏ设置ＩＰ地址为１９２.１６８.０.３

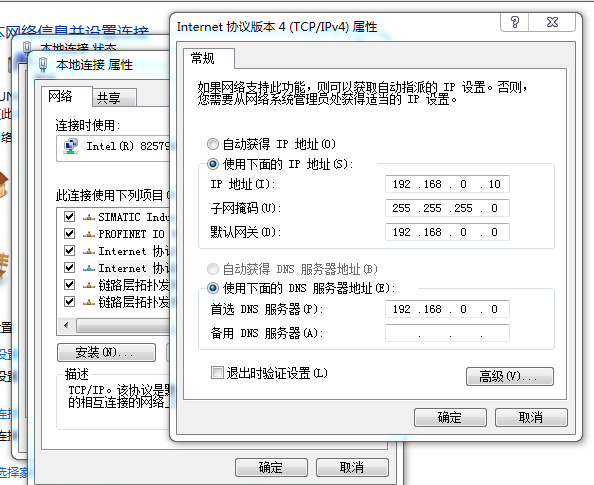

２）设置本地连接网路属性
在这里插入图片描述

下载

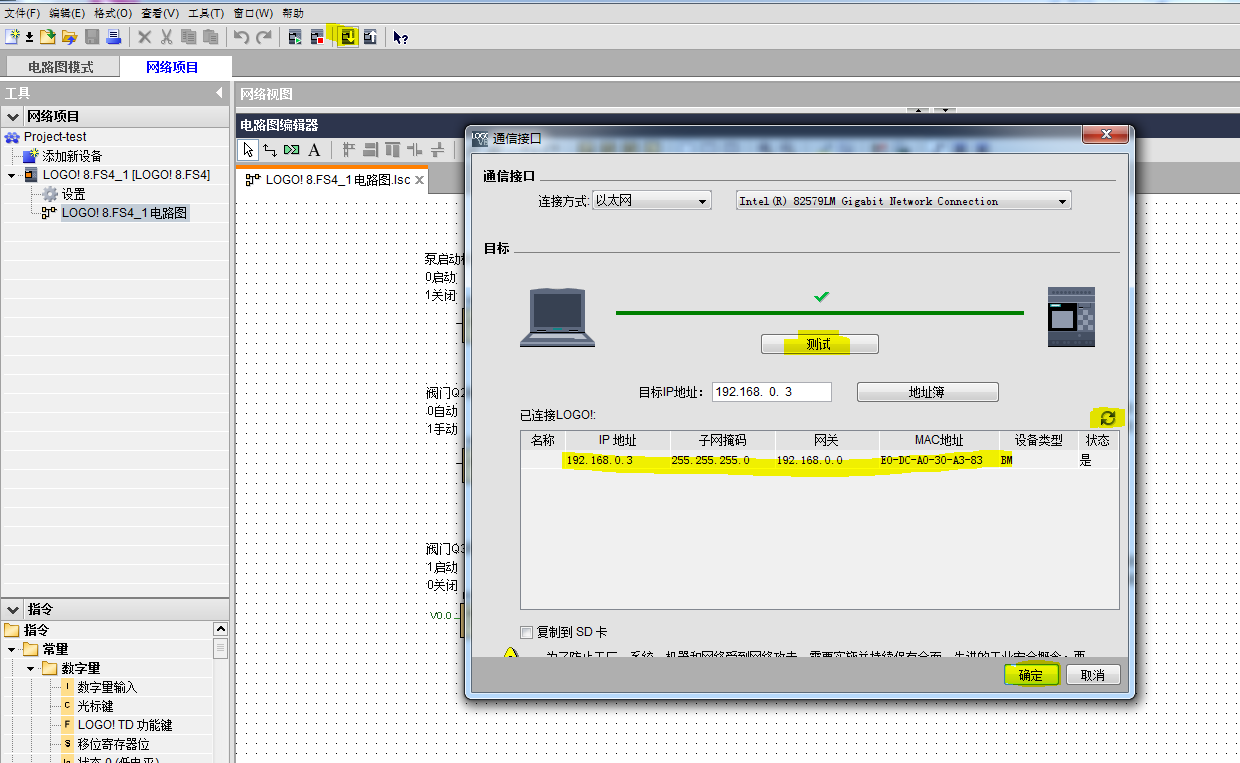

１）点击工具栏上的下载按钮
２）选择连接方式
３）测试是否可以连接通过
４）刷获取连接信息
５）确定

在这里插入图片描述

监控调试

１）下载完成程序后，泵Ｑ１和阀门Ｑ２自动开启（可以听到继电器吸合声音）

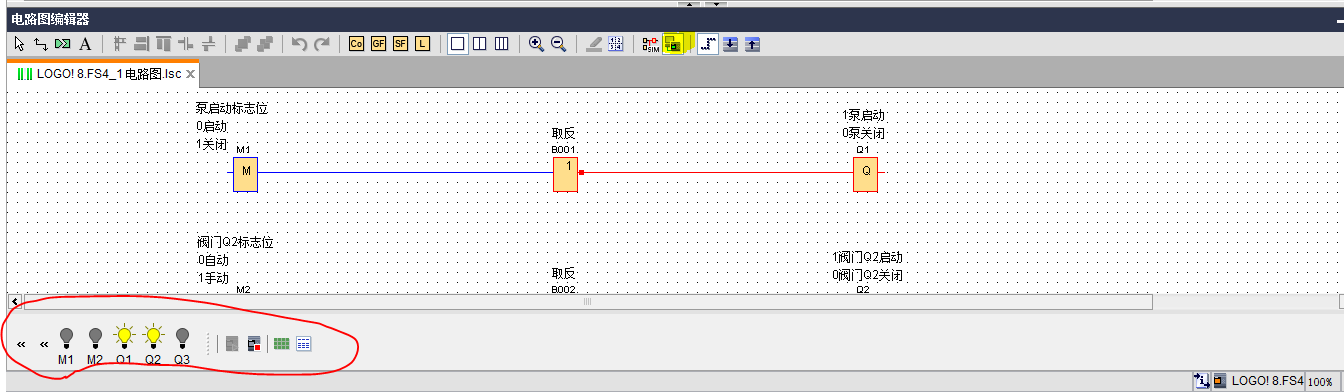

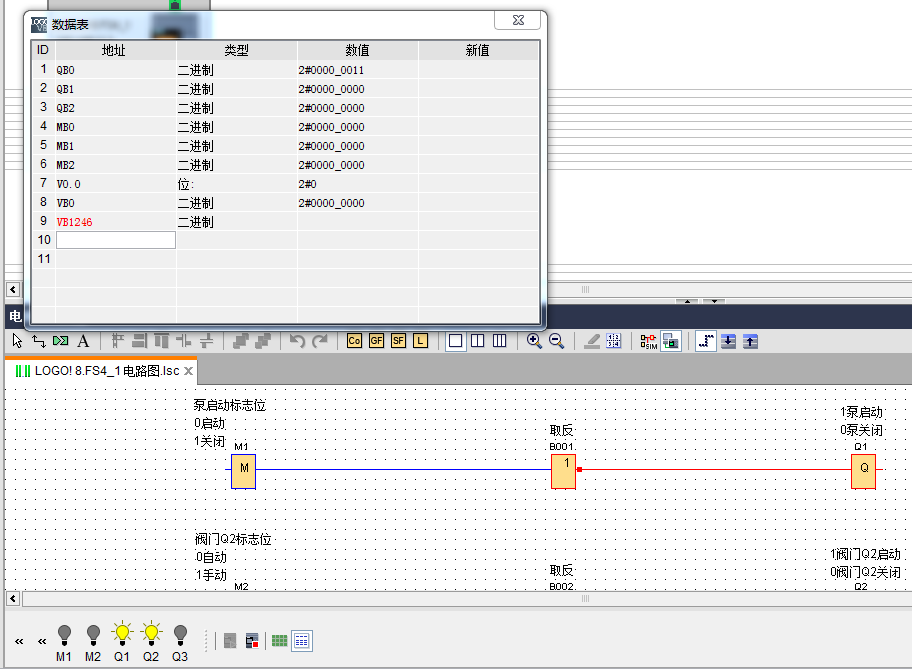

２）点击电路图编辑器中的在线测试图标在这里插入图片描述

可以发现Ｍ１和Ｍ２为灰色，Ｑ１和Ｑ２为黄色亮灯状态，Ｑ３为灰色。表明程序运行正常
３）点击指示灯右侧最后一个图标（数据表）

４）编辑数据监控表

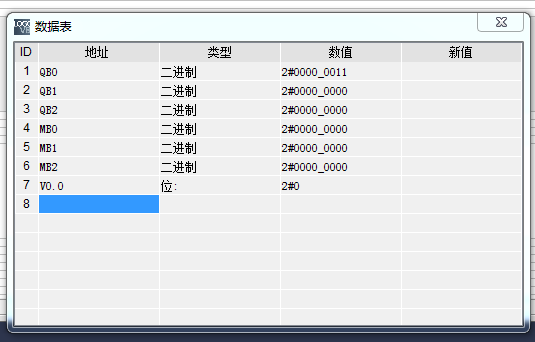

如下图填写数据表

从上图中可以看出ＱＢ０的实际二进制值为００００　００１１，即泵Ｑ１和阀门Ｑ２都是开启状态，而ＱＢ１和ＱＢ２均为００００００００，ＱＢ３输入不了，这是我们需要特别注意——ＬＯＧＯＰＬＣ数据存取方式。

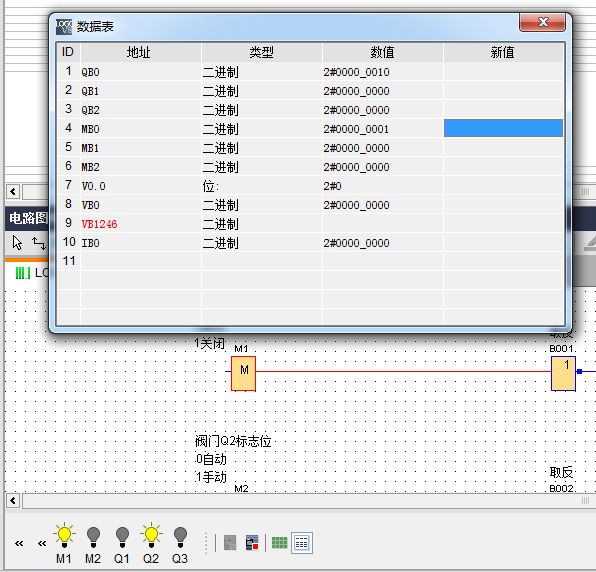

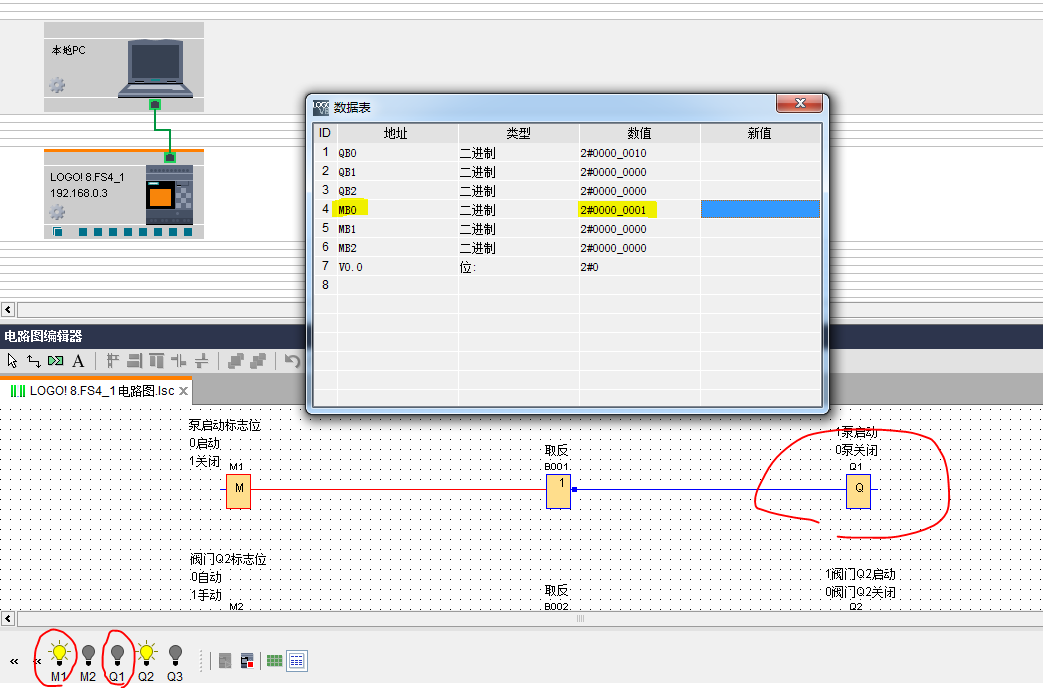

４）修改Ｍ１值使得泵Ｑ１关闭
ＭＢ０赋予新值为１
结果如下：
在这里插入图片描述

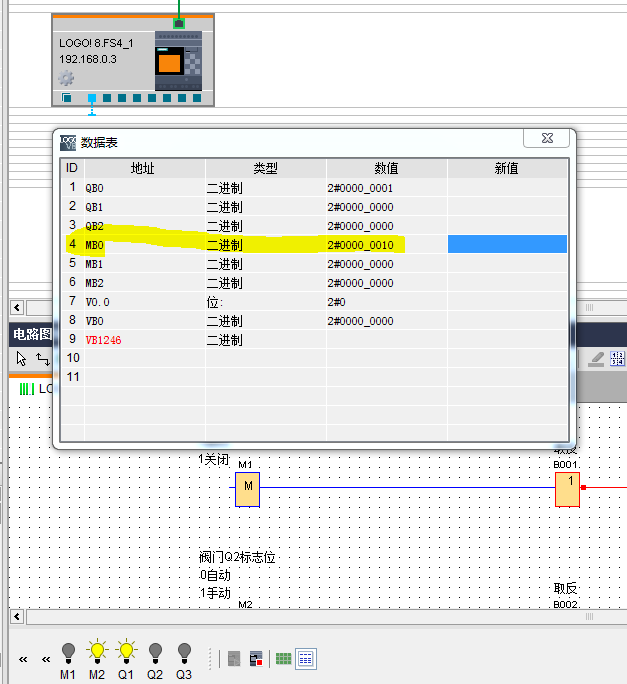

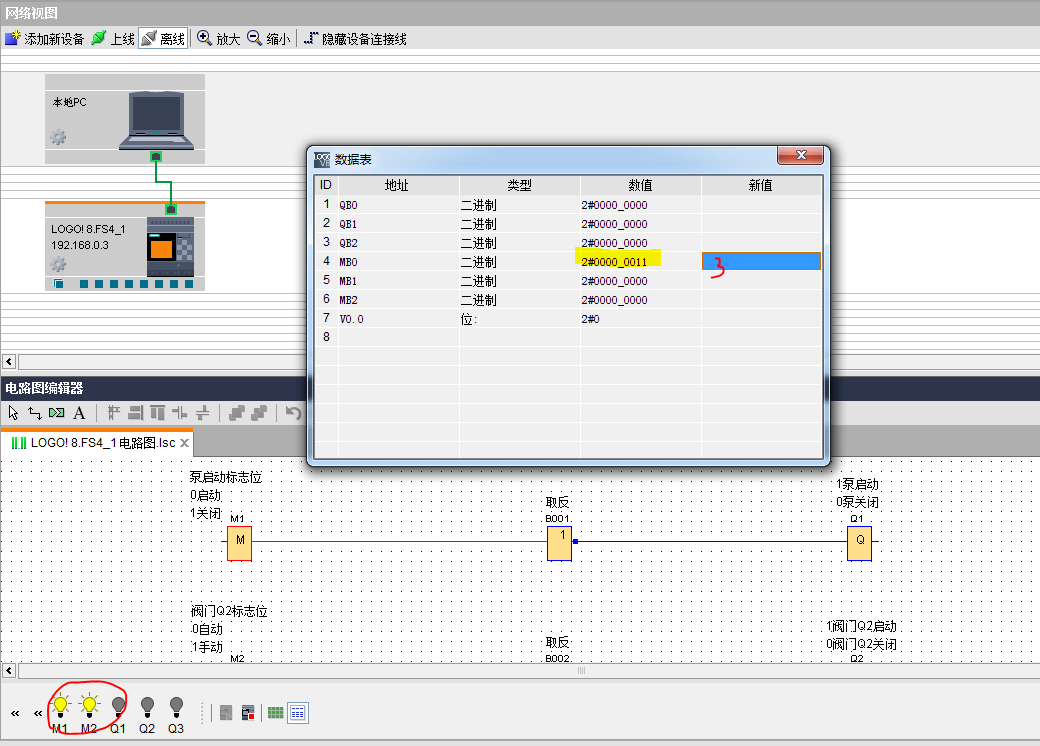

５）Ｍ２强制赋值为１
在Ｍ１为１基础上强制Ｍ２为１，因为Ｍ１实际存储在Ｍ０．０（Ｍ０字节中的０号位），而Ｍ２存储在Ｍ０.１（Ｍ０字节中的１号位），所以对应的Ｍ０二进制位００００　００１１，即数值为３.
在这里插入图片描述

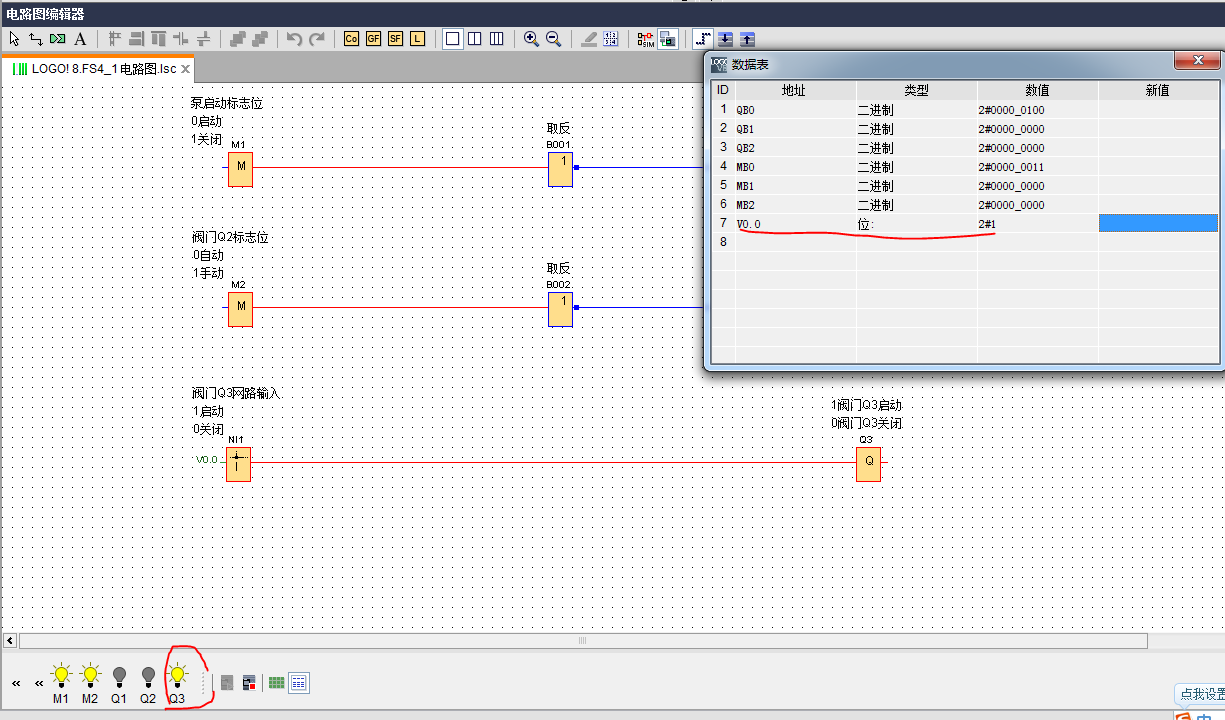

５）修改网络输入值ＮＩ１
直接在Ｖ０．０赋予新值为１即可。

LOGO!ＶＭ映射

LOGO! VM数据存储方式比较奇特。
其数据类型有：
Ｉ数字量输入；ＡＩ模拟量输入；Ｑ数字量输出；Ｍ：Ｍ标志位；Ｖ变量位存储器；ＶＷ变量字存储器；ＡＱ模拟量输出；ＡＭ模拟量Ｍ标志位。
利用Ｓ７通信时需要用到ＶＭ映射，详细介绍见ＬＯＧＯ！Ｓｏｆｔ　Ｃｏｍｆｏｒｔ在线帮助手册。

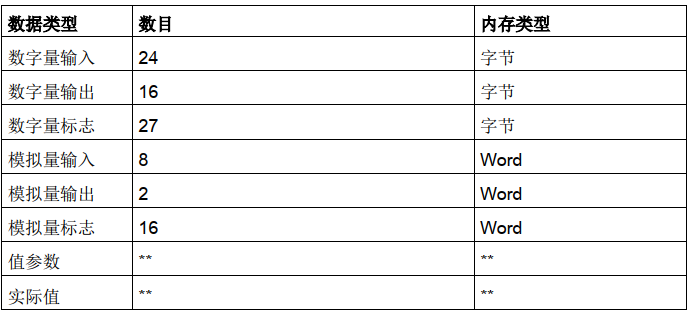

ＶＭ地址和数据类型

在这里插入图片描述

I/O 与 LOGO! 0BA8 VM对应关系

在这里插入图片描述

LOGO! 与 S7通过 VM 地址分享数据

在这里插入图片描述
LOGO! 主机模块也可通过 VM 地址（991 至 1002）与 SIEMENS SIMATIC S7/Modbus
兼容设备及 HMI 设备共享时间和日期信息。

监控测试ＶＭ区

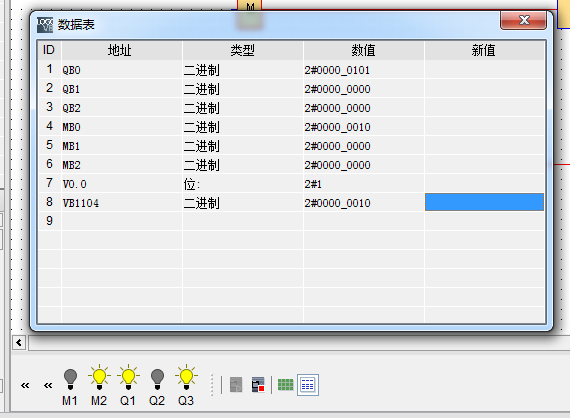

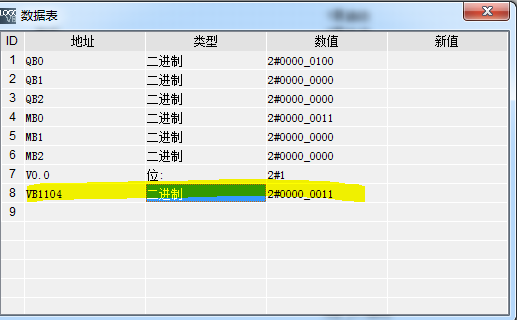

１）对泵Ｑ１启动Ｍ１标志位和阀门Ｑ２启动标志位Ｍ２的ＶＭ修改，根据ＶＭ和Ｉ／Ｏ对应表，Ｍ起始位置为１１０４，故只需在“数据表中”输入ＶＢ１１０４，选择二进制数据类型，此时数值为２＃００００　００１１

在这里插入图片描述
将其赋予新值为０（Ｍ１、Ｍ２均为０）或１（Ｍ１为１，Ｍ２为０）或２（Ｍ１为０，Ｍ２为１）

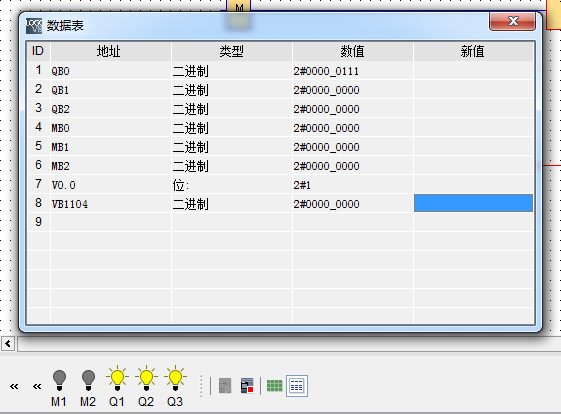

①　ＶＢ１１０４为０时

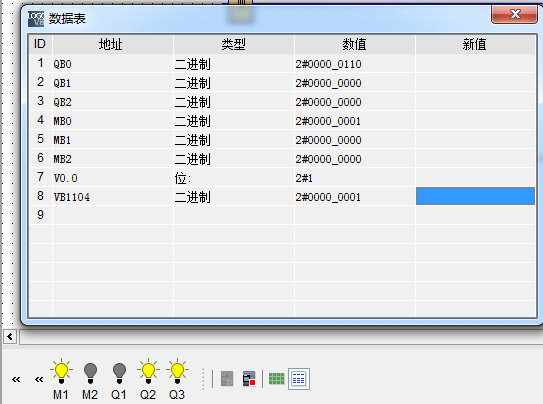

②ＶＢ１１０４为１时

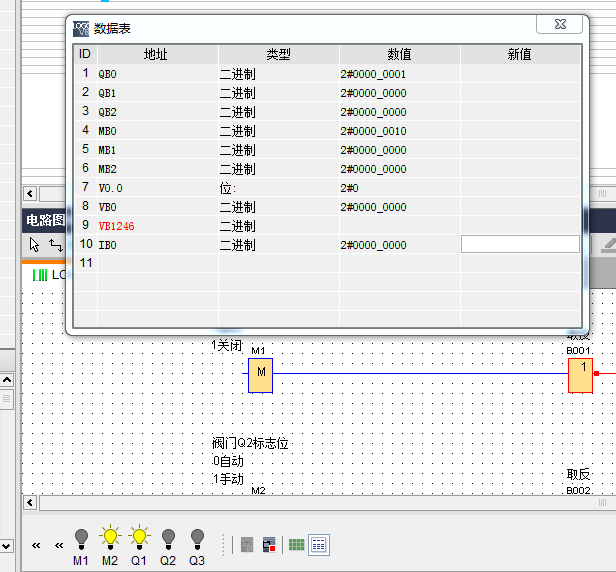

③ＶＢ１１０４为２时

２）ＮＩ１网络输入值得修改
ＮＩ网络输入块类型对应的ＶＭ地址１２４６－１２６１。

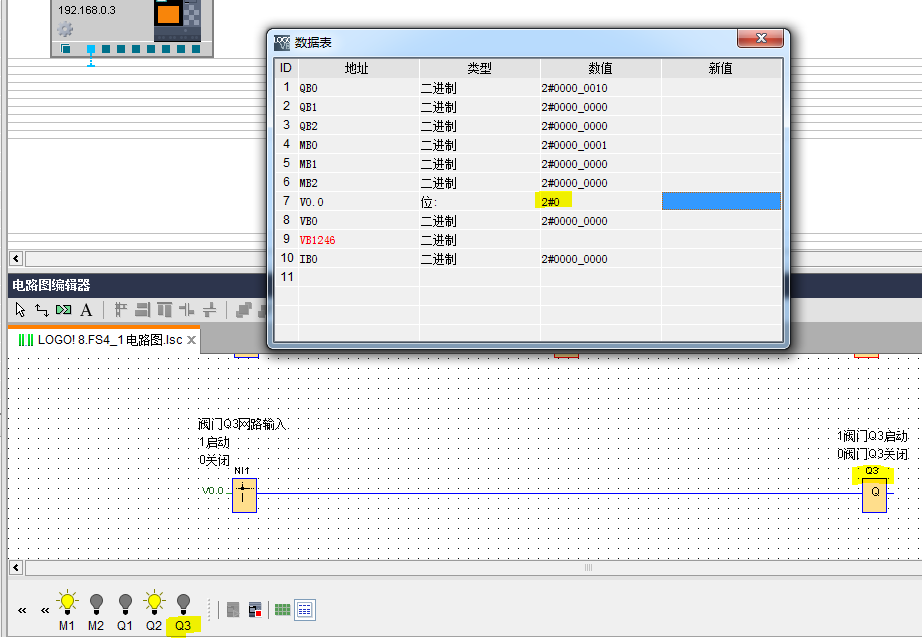

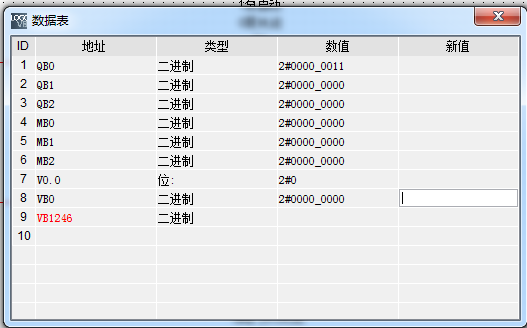

ＮＩ１强制为０，具体如下图。
在这里插入图片描述
注意：这里VB1246为红色表明这个地址没有激活或者赋值，而我们在网路输入设置时试将NT１保持到V0.0中，所以用VB0。

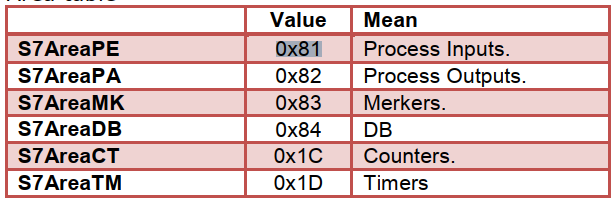

Snap7读写数据

Ｓ７连接设置

Ｓ７连接设置折腾了很久，具体参考以下链接或文本：
１）ｓｏｆｔＣｏｍｆｏｒｔ　说明书２.８。５.３７
２）http://snap7.sourceforge.net/logo.html
３）http://www.ad.siemens.com.cn/club/bbs/post_one_floor.aspx?b_id=28&a_id=1481079
４）http://www.ad.siemens.com.cn/productportal/prods/logo/8_communication/Erthenet/S7/logo_1200_S7_logo_client/logo_1200_S7_logo_client.html
才略知一二。

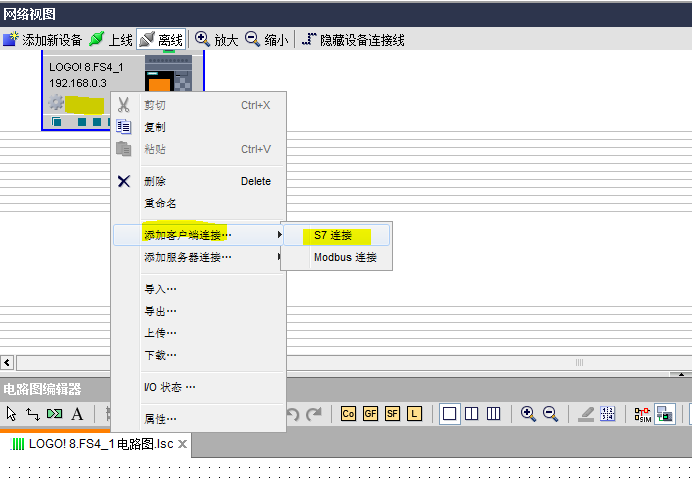

１）在网路视图中的ｌｏｇｏＰＬＣ上点击右键
２）选择添加客户端连接中的Ｓ７连接
在这里插入图片描述

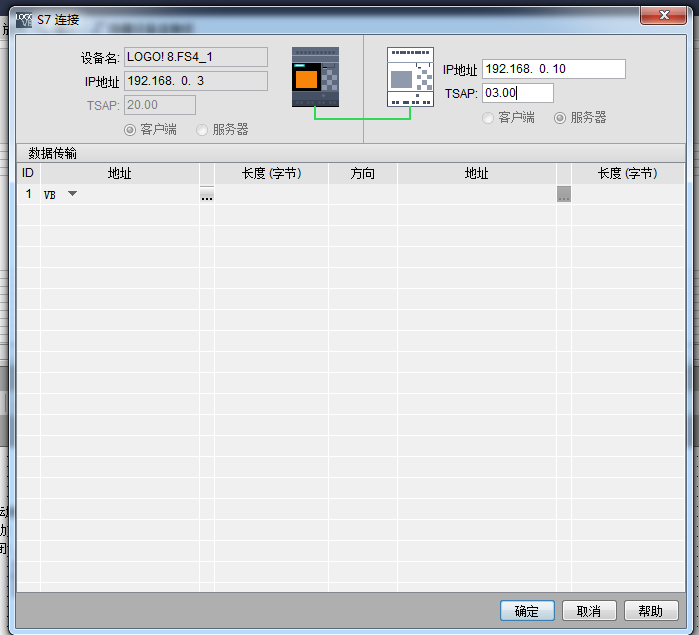

３）在服务器端填写ＩＰ地址和ＴＳＡＰ值
其中若编程电脑作为服务器，ＩＰ地址为本机的（例如１９２.１６８.０.１０）；TSAP:03.00（TSAP是通信连接地址）。

４）填写传输数据
备注说明：Snap7读取时可以不用写传输数据表。下面操作均没有填写此表。
