一、时序逻辑电路概述
1、 定义：任意时刻的输出信号不仅取决于当时的输入信号+电路原来的状态。

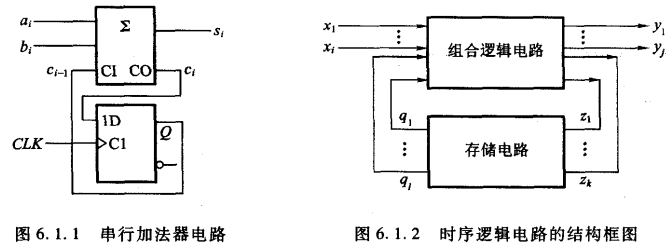

2、2个特点：时序电路通常包括组合电路和存储电路，存储电路必不可少；存储电路的输出状态必须反馈到组合电路的输入端，与输入信号一起，共同决定组合逻辑电路的输出。

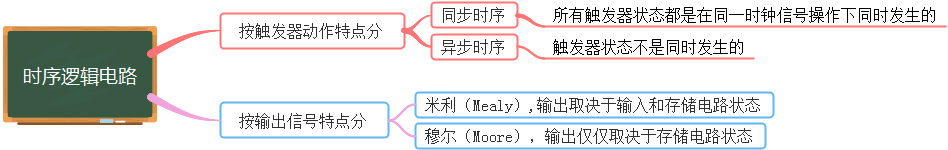

3. 分类
时序电路被称为状态机（State Machine，简称SM）或算法状态机（Algorithmic State Machine，简称ASM）
二、时序逻辑电路分析方法
分析时序电路的的3个步骤：

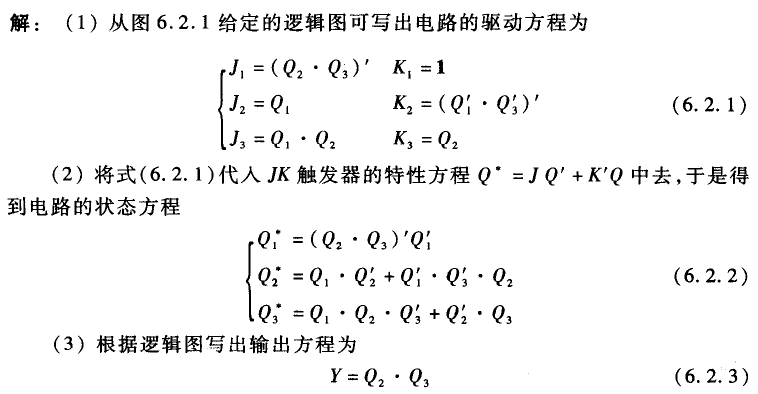

1. 写出每个触发器的驱动方程（即每个触发器输入信号的逻辑函数式）
2. 将这些驱动方程代入相应触发器的特性方程，得到每个触发器的状态方程，从而得到由这些状态方程组成的整个时序电路的状态方程组。
3. 根据逻辑图写出电路的输出方程。

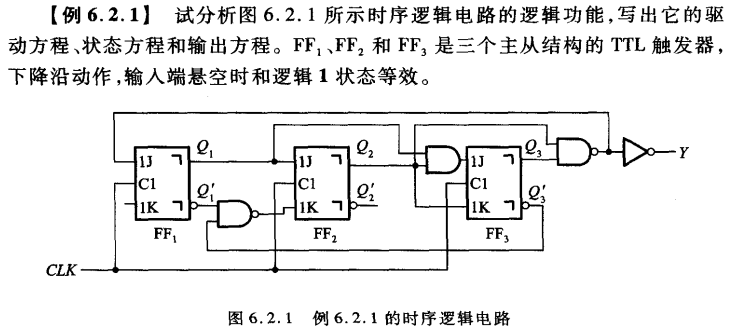

如下例题参考：
三、状态转换表、状态转换图、状态机流程图和时序图

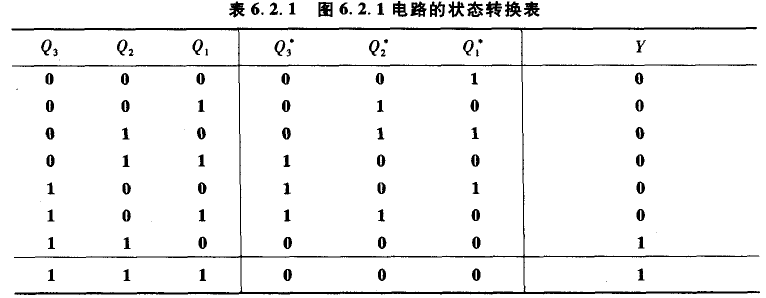

1、状态转换表
操作：把初态的值代入状态方程和输出方程中，即可算出电路次态和现态下的值；将得到的次态的值作为新的初态继续代入状态方程和输出方程，又得到一组新的次态和输出值，以此类推，将结果转换成真值表，就得到了状态转换表。需要注意检查不要漏了输入的状态。
2、状态转换图

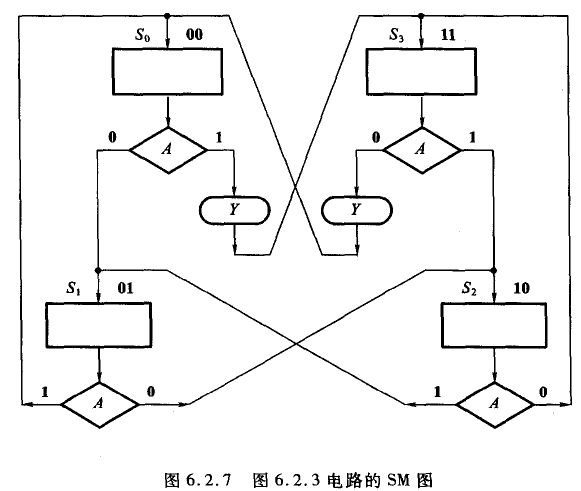

3、状态机流程图，简称SM图，类似软件程序的流程图
4、时序图，在输入信号和时钟脉冲序列作用下，电路状态、输出状态随时间变化的波形图称为时序图。
