1.1 简介

     时序逻辑由组合逻辑和存储逻辑构成，组合逻辑完成输入到输出的逻辑处理，处理的结果同时会进入存储逻辑里面存储下来，等到下一刻再和输入信号做逻辑处理，得到最终的处理结构。

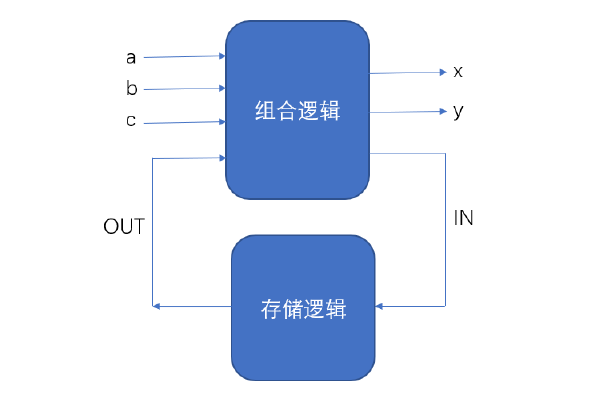

时序逻辑示意图

      时序逻辑的存储电路一般由锁存器、触发器和寄存器构成。锁存器（latch）是电平出发的存储单元，数据存储的动作取决于输入时钟或者使能信号的电平值，即当锁存器处于使能状态时，输出才会随着数据输入发生变化。触发器（flipflop）是边沿敏感的存储单元，数据的存储动作由某一信号的上升或下降沿进行同步的。寄存器（register）是用来暂时存放参与运算的数据和运算结果。

由于触发器内有记忆功能，因此利用触发器可以方便地构成寄存器，一个触发器能够存储异味二进制码，所以把n个触发器的时钟端口连接起来就能构成一个存储n位二进制的寄存器。
从寄存数据的角度来讲，寄存器和锁存器的功能相同的，他们的主要区别是寄存器是同步时钟控制，而锁存器是电位信号控制。

1.2 锁存器

1.2.1 概念

     锁存器对脉冲电平敏感的存储单元电路，它只在输入脉冲的高电平（或低电平）期间对输入信号敏感并改变状态。在数字电路中可以记录二进制数字0和1。锁存器不锁存数据时，输出端的信号随输入信号变化，也被称为透明锁存器。分类：RS锁存器、门控RS锁存器、D锁存器注意：在绝大多数设计中我们要避免产生锁存器，最大的危害在于不能过滤毛刺和影响时序分析，所以只要能用触发器的地方就不用锁存器。

在这里插入图片描述

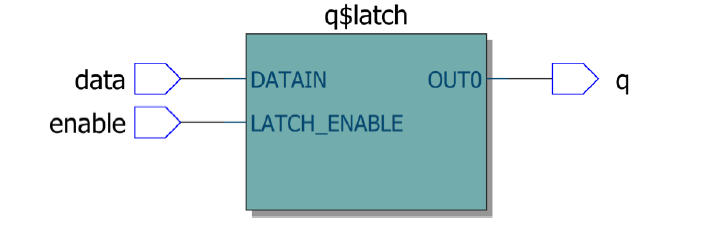

由上图可知，锁存器没有时钟信号，只有数据输入和使能以及输出q端，没有时钟信号也就说明没有办法进行时序分析。

1.2.2 产生

在组合逻辑中，if 或者 case 语句不完整的描述，比如if 少了else分支，case少了default分支。
解决办法：if 必须带else分支，case必须带default分支。
注意：只有不带时钟的always语句的if 或case语句不完整才会产生latch，带时钟的语句if 或case语句不完整不会产生latch。

1.3 触发器

1.3.1 概念

   触发器对脉冲边沿敏感的存储单元电路，它只在触发脉冲的上升沿或下降沿
瞬间改变其状态。

1.3.2 分类

一般包括：RS触发器、JK触发器、D触发器、T 触发器、T’触发器

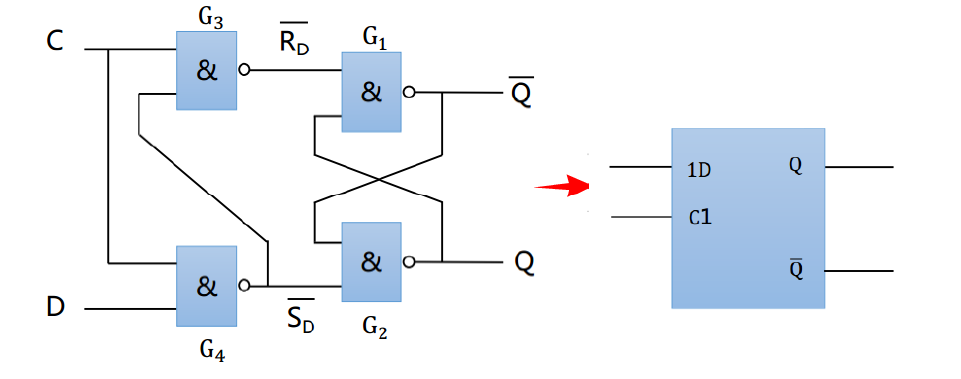

实际使用中，我们一般使用D触发器，下图为其逻辑符号：
在这里插入图片描述
有两个相同的D锁存器以及两个非门连接而成。

1.3.2 两种触发方式

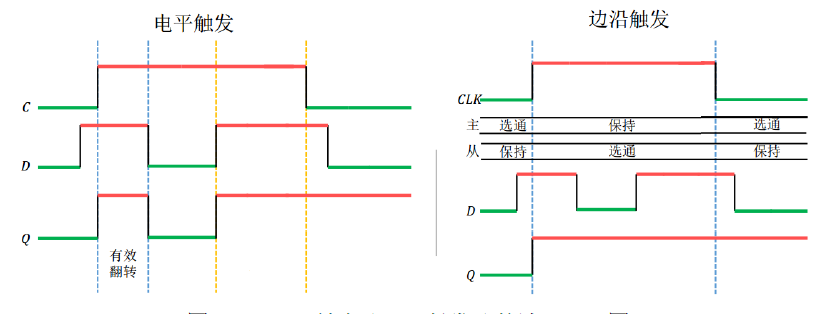

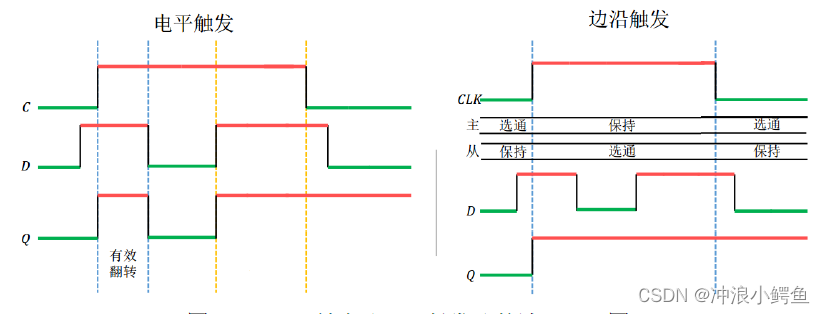

在这里插入图片描述
与或非门是组合电路的核心，边沿触发是时序电路的核心。

1.3.3 程序设计与验证

下面展示 功能代码。


`timescale 1ns / 1ps
//// Verilog 功能代码如下：module flipflop(
//input
input    sys_clk,
input    sys_rst_n,
input     data,
//output
output  reg y);always @ (posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n == 1'b0)y <= 1'b0;elsey <= data;end
endmodule// Verilog 仿真代码如下：module tb_flipflop();reg    sys_clk;reg    sys_rst_n;reg    data;wire   y;initial    beginsys_clk = 1'b0;sys_rst_n = 1'b0;data = 1'b0;#100sys_rst_n  = 1'b1;#100data = 1'b1;#100data = 1'b0;#100data = 1'b1;#100data = 1'b0;end always  #10  sys_clk  =  ~ sys_clk ;flipflop  u_flipflop(
//input.sys_clk(sys_clk),.sys_rst_n(sys_rst_n),.data(data),
//output.y(y));endmodule

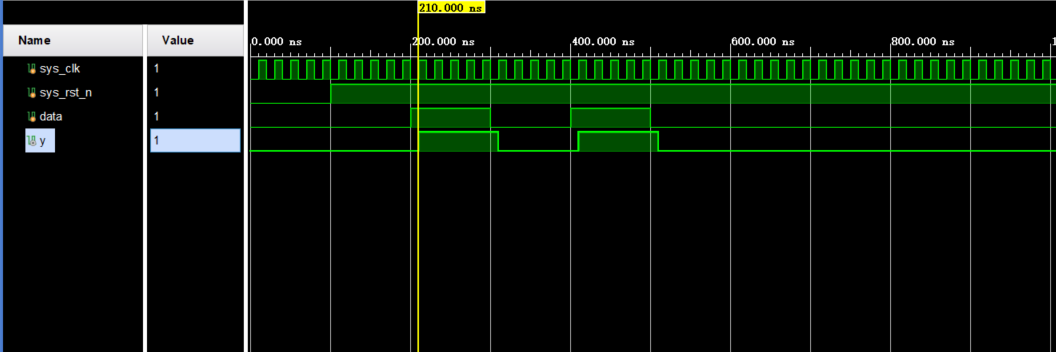

在这里插入图片描述

1.4 寄存器

1.4.1 概念

  寄存器是多个触发器构成的，因此可以存储多bit二进制数据。只有时钟上升沿，数据采用变化，其他时候数据保持锁存状态。

1.4.2 程序设计与验证

下面展示 功能代码。


`timescale 1ns / 1ps// Verilog 功能代码如下：module register(
//input
input    sys_clk,
input    sys_rst_n,
input     data,
//output
output  wire y);reg  data_0;reg  data_1;reg  data_2;reg  data_3;always @ (posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n == 1'b0)begindata_0 <= 1'b0;data_1 <= 1'b0;data_2 <= 1'b0;data_3 <= 1'b0;endelse begindata_0 <= data;data_1 <= data_0;data_2 <= data_1;data_3 <= data_2;endendassign  y = data_3;
endmodule// Verilog 仿真代码如下：module tb_register();reg    sys_clk;reg    sys_rst_n;reg    data;wire   y;initial    beginsys_clk = 1'b0;sys_rst_n = 1'b0;data = 1'b0;#100sys_rst_n  = 1'b1;#100data = 1'b1;#100data = 1'b0;#100data = 1'b1;#100data = 1'b0;end always  #10  sys_clk  =  ~ sys_clk ;register  u_register(
//input.sys_clk(sys_clk),.sys_rst_n(sys_rst_n),.data(data),
//output.y(y));endmodule

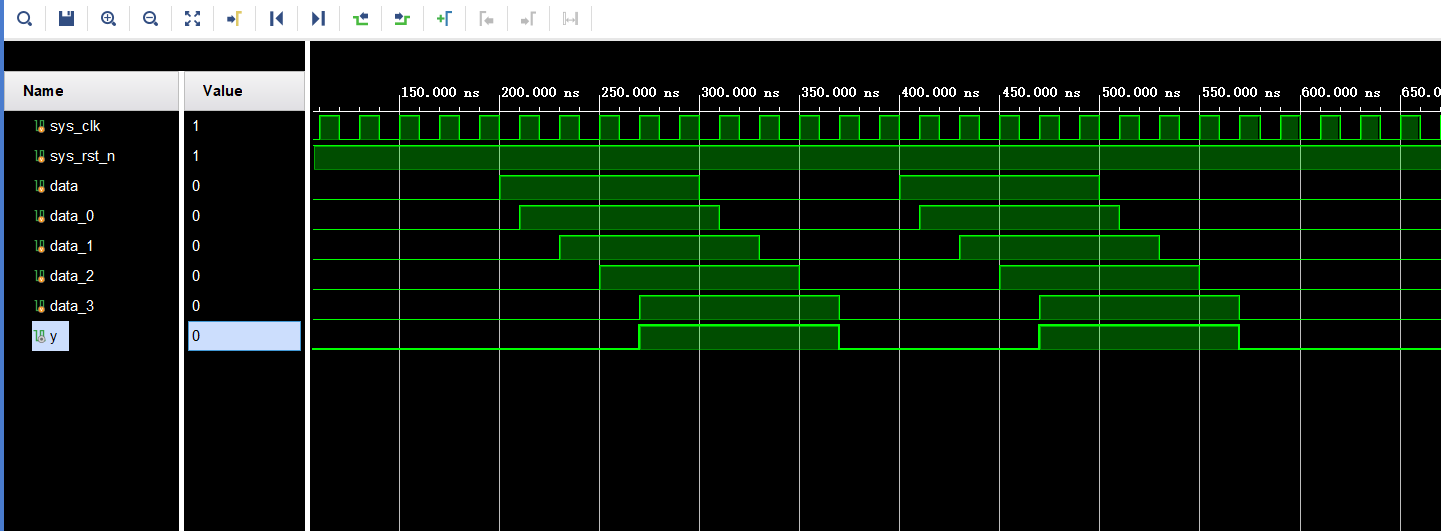

在这里插入图片描述

1.5 计数器

1.5.1 概念

     计数器由寄存器和加法器组成，使用计数器可以实现精确的计时、分频控制和各种协议的接口时序。

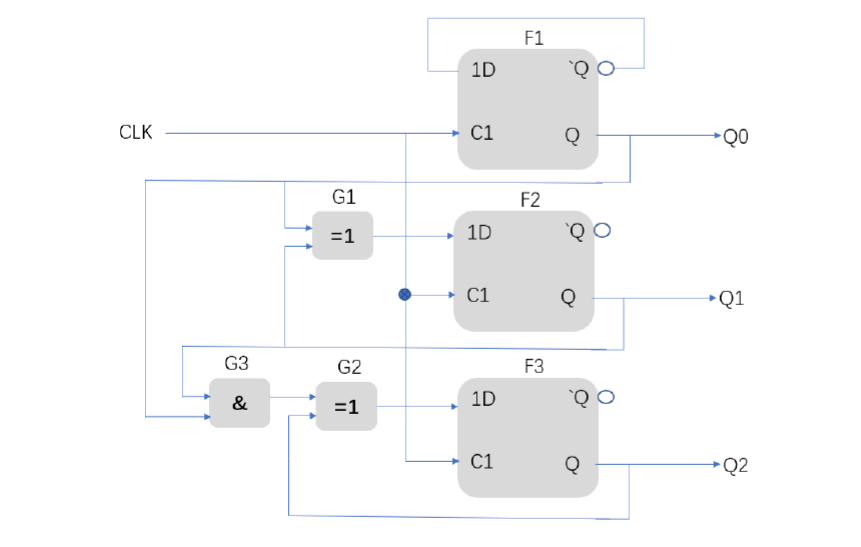

三位计数器电路图：
在这里插入图片描述

1.5.2 程序设计与验证

下面展示 功能代码。


`timescale 1ns / 1ps
//// Verilog 功能代码如下：module flipflop(
//input
input    sys_clk,
input    sys_rst_n,
input     data,
//output
output  reg y);always @ (posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n == 1'b0)y <= 1'b0;elsey <= data;end
endmodule// Verilog 仿真代码如下：module tb_flipflop();reg    sys_clk;reg    sys_rst_n;reg    data;wire   y;initial    beginsys_clk = 1'b0;sys_rst_n = 1'b0;data = 1'b0;#100sys_rst_n  = 1'b1;#100data = 1'b1;#100data = 1'b0;#100data = 1'b1;#100data = 1'b0;end always  #10  sys_clk  =  ~ sys_clk ;flipflop  u_flipflop(
//input.sys_clk(sys_clk),.sys_rst_n(sys_rst_n),.data(data),
//output.y(y));endmodule

在这里插入图片描述

1.6 寄存器

1.6.1 概念

  寄存器是多个触发器构成的，因此可以存储多bit二进制数据。只有时钟上升沿，数据采用变化，其他时候数据保持锁存状态。

1.6.2 程序设计与验证

下面展示 功能代码。


`timescale 1ns / 1ps// Verilog 功能代码如下：module counter(
//input
input    sys_clk,
input    sys_rst_n,
//output
output  reg  [2:0] add);always @ (posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n == 1'b0)beginadd <= 1'b0;endelse beginadd <= add + 1'b1;endendendmodule// Verilog 仿真代码如下：module tb_counter();reg    sys_clk;reg    sys_rst_n;wire [2:0]  add;initial    beginsys_clk = 1'b0;sys_rst_n = 1'b0;#100sys_rst_n  = 1'b1; end always  #10  sys_clk  =  ~ sys_clk ;counter  u_counter(
//input.sys_clk(sys_clk),.sys_rst_n(sys_rst_n),
//output.add(add));endmodule
