很久没有继续研究wddm hook了，最后一次研究还在3年前，不得不说虽然应用的少，但是wddm hook却是很有技术含量的一项技术，而且实用性很高，我们除了做虚拟显示器还能做很多的东西，比如高效的截屏（因为直接从驱动层面截屏，所以效率和实现效果秒杀mirror driver和DXGI）、视频重定向（视频硬件加速的时候可以直接获取原始码流）、修改原始的显示器厂商信息、修改显示器支持分辨率，等等骚操作wddm hook都可以实现。

去年，深圳某硬件公司找到我，他们正在做usb转HDMI或者USB转VGA的硬件连接线，这种线市面上很常见，当然也比较实用，但是芯片却一直被少数几个厂商垄断着，比较有名的两个，displaylink和fresco logic。我们知道显示器一般是直接插在显卡的HDMI或VGA等输出上，但是我们现在要做的是显示器插在电脑的USB上，并非由显卡直接输出，如何做到显示器接收显卡的输出？

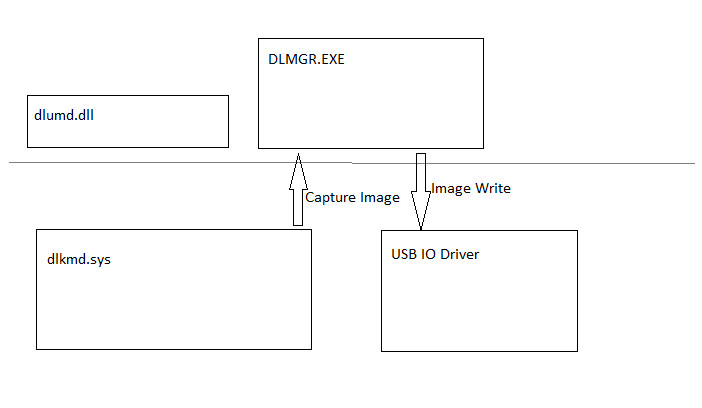

其实芯片的实现难度还好，主要就是将图片信息转换成HDMI或VGA信号，关键在于如何在windows层面做到查到USB上跟插在显卡的VGA或者HDMI输出上一样的效果，display link类的实现原理如下：

芯片受制于人毕竟不是好事，毕竟大部分利润都被芯片公司赚走了，所以该硬件公司找到我，他们已经可以做出将图片转换成VGA和HDMI信号的芯片了，万事俱备，只欠东风，现在就需要有个人帮他们做一个驱动，该公司的刘总寻了很多年，终于找到了我，很是兴奋，跟我初步聊完，第二天就从深圳飞到我所在的城市，聊完技术细节，很快的就签了开发协议，协议的需求就是要兼容市面上win7及以上Windows系统，并输出屏幕图片，由于公司芯片采用usb2.0传输，带宽有限，需要图片的变化区域而不是整屏数据。

需要支持win7、win8及win10，不用多说，wddm hook肯定是跑不掉了，看来我又要重抄旧业，说起wddm hook，在兼容性这块我真的有点后怕， 我在2017年到2018年间做过一个win7的虚拟显示器采用的便是wddm hook技术，当时解决了公司VDI显卡透传上的几个难题，年底还拿了公司的技术突破奖。因为公司的显卡场景比较少，当时我们用的是AMD的消费级显卡，只需兼容这一款就够了，对其他显卡的兼容性没有做过多的测试，所以如果使用在usb转HDMI这种个人用户，需要市场上各种类型的显卡，我是很没有底气的，是什么让我有这么大的勇气来签这个协议，是对技术的追求还是喜欢有挑战性的工作？都不是，是因为穷！

关于调试和逆向
说来惭愧，我刚开始在做wddm hook的时候还不会基本的内核态windbg调试，当时的调试还是采用最原始的打日志方式，举个很简单的例子，有条分支走错了，可能我需要把每条可能走到这条分支的点都需要加上日志，要是分支多的话就需要打很多了，如果我会内核态windbg调试，我直接给函数加个断点，然后单步调试，看下哪部逻辑错了，顺便能看下每个变量是什么，程序为什么出错很快就能一清二楚了。

其次，我曾经遇到一个问题，系统在安装我的驱动后，在关机的时候卡死了，这时候怎么办呢？当初使用的方法是一点点屏蔽代码，用排除法的方法来看下是哪段代码出问题，简直是弱爆了。

还有一点是自己研究还不如借鉴友商的实现，我曾经在osr论坛上看到有位大佬说，wddm hook他们从开始做到稳定使用，花费了10人年，可想而知这个的难度，所以我一个人自己去闭门造车的话肯定不行，再花个10年，等我做稳定了技术早就被淘汰了，那么你又没有源码怎么借鉴呢？经过这几年在公司修电脑的历练，已经熟练的学会了逆向技术，对一个工程进行逆向，有两个必不可少的条件：1.你需要对整个工程的实现原理有个大概的了解；2.你需要熟练的使用逆向工具。所以我完全可以凭借以前的wddm hook经验再加最近几年的IDA逆向经验，成功的把市面上成熟的技术给逆向出来，事实证明，我用了不到2个月就把代码逆的七七八八了，至于逆的哪个我就不说了，肯定是那个兼容性最好的，谁兼容性最好我就借鉴谁的。

实现的USB手写屏的效果如下：
