如何在云电脑串流中实现多屏操作——WDDM虚拟显示器开发
“虚拟显示器”是一种新型的计算机图形显示端口技术，它可以将一台计算机的屏幕，通过虚拟化出多个独立的区域单独显示出来，每个显示器都可以同时运行多个应用程序，以便用户可以更容易地管理和操作他们。虚拟显示器在当前的云电脑或办公应用中，有着这十分重要的作用，可以解决如下的场景问题：
场景1：显示器需要进行多屏拓展，但外接端口不足
通常，我们看到的显示器都是连接在HDMI或者VGA等接口的。但是，在市场上我们可以看到一些产品，通过USB转HDMI（VGA）拓展坞，连接显示器，可以扩展显示适配器上面原有接口的限制，可以实现复制屏或者扩展屏
场景2：高性能GPU的云电脑如何获取显卡的显示数据
在云桌面的应用中，往往需要在1台宿主机上通过vGPU的给10台虚拟机提供算力，这种方式对通常的办公来说没什么问题；
但是近年基于AI的浮点算力需求，特别是这2年的高GPU性能的VDI里，需要给3D设计，游戏引擎等行业提供充足的算力，所以经常会采用显卡透传的方式，让每块显卡给每个虚拟机单独享用。这情况下就需要在虚拟机/宿主机上安装显卡的硬件驱动，这也会面临着如何采集数据的问题。
场景3：远程控制时进行云办公，或者云游戏时，希望多屏操作
在远程控制虚拟机或者宿主机时，我们想通过平板、手机多设备联合进行多屏进行操作，提升办公效率；或者玩云游戏时，游戏分辨率不想被拉伸，需要深度适配当前屏幕分辨率，这就需要用到虚拟显示器，来进行windows的虚拟显示器插入
那么，这些解答以上问题，都可以通过“虚拟显示器”技术完成，这里有两项技术需要解决：
1. USB可以将图像等信息通过转接线转换成HDMI等信号，让显示器显示数据。
2. 系统需要创建一个虚拟的显示器，让系统识别到有插入两个显示器。
本文我们探究一下虚拟显示器的实现技术：
这里是基于Windows 10 之前版本的WDDM虚拟显示器的开发，在Windows 10 1067版本之后，Windows主动支持了显卡过滤框架，可以直接通过Indirect Display Driver来实现。
但是在Win7这些系统，微软并没有提供相关框架；只能采用mirror驱动，因为显卡特性是，得插入显示器后显卡驱动才能正常工作，所以我们这里提供一种HOOK显卡驱动，然后模拟DXGK的各种请求，伪造一个显示器来实现虚拟显示器，从过滤驱动获取到显示画面
这样就可以通过USB或者网线等更广泛廉价的接口，或者完成透传显卡
1. 概述

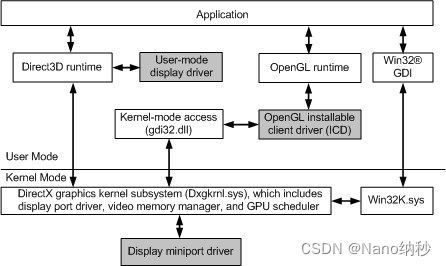

我们先来看一下WDDM显示驱动模型的框架图，如下：
通过这个图我们可以发现，无论是D3D，OpenGL还是GDI绘图，最终在内核层都是通过Dxgkrnl.sys模块来实现；Dxgkrnl.sys取代了XP下面的Win32k.sys，成为了新一代的图像显示子系统库。
DirectX图形库都需要在应用层提供用户模式的驱动，这样做的目的是可以在应用层渲染图像，这样大量的图像相关计算全在用户层完成。
无论是D3D，OpenGL还是GDI绘图最终的图像都是通过Dxgkrnl.sys驱动，提交给内核模式的显卡驱动去管理和分配（Display Moinport Driver）。内核模式的驱动的功能是对资源的管理分配，显存和内存之间的DMA数据传输， GPU管理等。
对于当前的显卡设备按照功能将它分成显示和计算两类，因此针对我们的驱动来讲一般可以有如下三种：
- Display Only Driver仅仅用作显示，并不支持运算功能。
- Render Only Driver仅仅支持运输，不支持显示（一般这种我们很少见）。
- Full Graphics Driver(Complete Function Driver)全功能驱动，既支持显卡的显示功能，又支持运算功能。
2. DxgkInitialize
对于Display Miniport Driver驱动，通过调用DxgkInitialize来注册回调函数来实现的，这个是Miniport驱动的基本框架。在MSDN上面我们可以找到实例：
NTSTATUS
DriverEntry(IN PDRIVER_OBJECT DriverObject,IN PUNICODE_STRING RegistryPath)
{DRIVER_INITIALIZATION_DATA DriverInitializationData = {0};PAGED_CODE();//...DriverInitializationData.Version = DXGKDDI_INTERFACE_VERSION;DriverInitializationData.DxgkDdiAddDevice = AtiAddDevice;DriverInitializationData.DxgkDdiStartDevice = AtiStartDevice;DriverInitializationData.DxgkDdiStopDevice = AtiStopDevice;//...return DxgkInitialize(DriverObject,RegistryPath,&DriverInitializationData);
}
DxgkInitialize作为一个核心函数，我们看一下这个函数的具体流程；这个也是我们虚拟显示器需要实现的核心点。
NTSTATUS DxgkInitialize(_DRIVER_OBJECT *DriverObject, _UNICODE_STRING *RegistryPath, _DRIVER_INITIALIZATION_DATA *DriverInitializationData)
{NTSTATUS Status;//...Status = DlpLoadDxgkrnl(&FileObject, &DxgDeviceObject);if (Status >= 0 || Status == STATUS_IMAGE_ALREADY_LOADED){Status = DlpGetIoctlCode(&Information);if (Status < 0){goto Exit;}for (i = Information; ; i = 2293823){Status = DlpCallSyncDeviceIoControl(DxgDeviceObject, i, 1, 0, 0, &DpiInitialize, 4u, &Information);Status = v9;if (v9 != STATUS_INVALID_DEVICE_REQUEST)break;}}if (Status >= 0){//...return DpiInitialize(DriverObject, RegistryPath, DriverInitializationData);}//...
}
这里我们通过DlpCallSyncDeviceIoControl来获取到一个函数地址DpiInitialize，这里实际调用的就是DpiInitialize函数了。
3. HOOK框架
因此我们的HOOK原理比较简单了，就是替换DpiInitialize函数达到HOOK的目的。因为DpiInitialize这个函数通过DeviceIoControl来获取，因此我们拦截IOCTRL的请求，就可以获取到函数地址了。
这个拦截过程是非常简单的，属性DWM驱动的就非常熟悉了：
IoCreateDevice创建一个设备对象。- 通过
IoAttachDeviceToDeviceStack挂载到DXGRNL.SYS上面即可。
因此我们可以得到HOOK基本框架
NTSTATUS HookDispatch(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{PIO_STACK_LOCATION IoStackLocation = IoGetCurrentIrpStackLocation(Irp);switch (IoStackLocation->MajorFunction){case IRP_MJ_CREATE:break;case IRP_MJ_CLEANUP:break;case IRP_MJ_CLOSE:break;case IRP_MJ_INTERNAL_DEVICE_CONTROL:if (irpStack->Parameters.DeviceIoControl.IoControlCode == IOCTL_XXXX){//HOOK 函数地址return STATUS_SUCCESS;}break;}return DispatchToLower(DeviceObject, Irp);
}
因此我们得到了DpiInitialize的函数地址，通过替换我们就可以进行具体显卡驱动回调函数的HOOK了。
NTSTATUS HookDpiInitialize(PDRIVER_OBJECT DriverObject,PUNICODE_STRING RegistryPath,DRIVER_INITIALIZATION_DATA* DriverInitData)
{//...DriverInitData->DxgkDdiAddDevice = DxgkDdiAddDevice;DriverInitData->DxgkDdiRemoveDevice = DxgkDdiRemoveDevice;DriverInitData->DxgkDdiStartDevice = DxgkDdiStartDevice;DriverInitData->DxgkDdiStopDevice = DxgkDdiStopDevice;//...
}
4. VIDPN
上面我们已经完成了HOOK框架了，可以开始进行显卡回调函数的编写了；但是在完成显卡回调函数的实现之前，我们需要掌握一个概念VIDPN（Video Present Network），这个是一个非常抽象的概念。MSDN上面说的比较详细，下面用最简单的方式来介绍一下，希望能够理解。

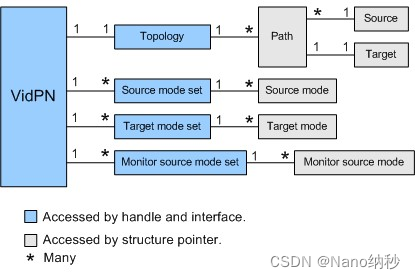

VIDPN是一个视频网络的软件抽象模型，在这个抽象模型中包括如下概念：
- 拓扑图。
- 路径。
- 源模式集合。
- 目标模式集合。
在上图中，可以得到如下关系：
- 一个VIDPN中包括一个拓扑。
- 一个拓扑对映多个路径。
- 一个路对应一个目标。
- 一个源可以在多个路径中对应多个目标。
- 一个VIDPN包括多个源模式集合（每个源有自己的模式集合）。
- 一个VIDPN包括多个目标模式集合（每个目标也有自己的模式集合）。
VIDPN在驱动中通过D3DKMDR_HVIDPN来标识，我们通过DXGKRNL提供的函数DxgkcbQueryvidpninterface来获取DXGK_VIDPN_INTERFACE:
DXGKCB_QUERYVIDPNINTERFACE DxgkcbQueryvidpninterface;NTSTATUS DxgkcbQueryvidpninterface(IN_CONST_D3DKMDT_HVIDPN hVidPn,IN_CONST_DXGK_VIDPN_INTERFACE_VERSION VidPnInterfaceVersion,DEREF_OUT_CONST_PPDXGK_VIDPN_INTERFACE ppVidPnInterface
)
{...}
DXGK_VIDPN_INTERFACE结构定义如下：
typedef struct _DXGK_VIDPN_INTERFACE {DXGK_VIDPN_INTERFACE_VERSION Version;DXGKDDI_VIDPN_GETTOPOLOGY pfnGetTopology;DXGKDDI_VIDPN_ACQUIRESOURCEMODESET pfnAcquireSourceModeSet;DXGKDDI_VIDPN_RELEASESOURCEMODESET pfnReleaseSourceModeSet;DXGKDDI_VIDPN_CREATENEWSOURCEMODESET pfnCreateNewSourceModeSet;DXGKDDI_VIDPN_ASSIGNSOURCEMODESET pfnAssignSourceModeSet;DXGKDDI_VIDPN_ASSIGNMULTISAMPLINGMETHODSET pfnAssignMultisamplingMethodSet;DXGKDDI_VIDPN_ACQUIRETARGETMODESET pfnAcquireTargetModeSet;DXGKDDI_VIDPN_RELEASETARGETMODESET pfnReleaseTargetModeSet;DXGKDDI_VIDPN_CREATENEWTARGETMODESET pfnCreateNewTargetModeSet;DXGKDDI_VIDPN_ASSIGNTARGETMODESET pfnAssignTargetModeSet;
} DXGK_VIDPN_INTERFACE;
从DXGK_VIDPN_INTERFACE这个结构出发，我们能够获取到VIDPN包括的所有信息（拓扑，路径，模式等）。
5. 虚拟显示器
启动显卡适配器的时候，Dxkgrnl会调用回调函数BddDdiStartDevice，在DOD示例代码中这个函数实现如下：
NTSTATUS BASIC_DISPLAY_DRIVER::StartDevice(_In_ DXGK_START_INFO* pDxgkStartInfo,_In_ DXGKRNL_INTERFACE* pDxgkInterface,_Out_ ULONG* pNumberOfViews,_Out_ ULONG* pNumberOfChildren)
{PAGED_CODE();//...*pNumberOfViews = MAX_VIEWS;*pNumberOfChildren = MAX_CHILDREN;return STATUS_SUCCESS;
}
在这个函数中有两个参数返回的是外接子设备的信息：
pNumberOfViews返回的源数目。pNumberOfChildren返回子设备的数目（显示接口）。
我们通过这个函数大致可以实现如下来新增一个显示器：
NTSTATUS BddDdiStartDevice(_In_ DXGK_START_INFO* pDxgkStartInfo,_In_ DXGKRNL_INTERFACE* pDxgkInterface,_Out_ ULONG* pNumberOfViews,_Out_ ULONG* pNumberOfChildren)
{PAGED_CODE();//CallOrgBddDdiStartDevice*pNumberOfViews += 1;*pNumberOfChildren +=1;return STATUS_SUCCESS;
}
新增显示器之后我们还需要做的事情是：
BddDdiQueryChildRelations虚拟显示器信息。BddDdiQueryChildStatus虚拟显示器状态。BddDdiQueryDeviceDescriptor虚拟显示器的EDID信息。BddDdiEnumVidPnCofuncModality调整虚拟显示器的VIDPN关系。
通过上述接口的实现之后，我们就完成了显示器的虚拟化。
6. 实现效果
通过调整虚拟显示器的信息，我们可以实现如下常见场景：
1、在虚拟机里，插入任意分辨率的显示器，以适配我们的当前显示的屏幕（如ipadmini6-2266x1488）,不会在渲染时，产生分辨率拉伸畸变（图6.1）；
2、我们在用远程控制连接受控端时，通过热插拔虚拟显示器，实现远程双屏操作的 （图6.2）

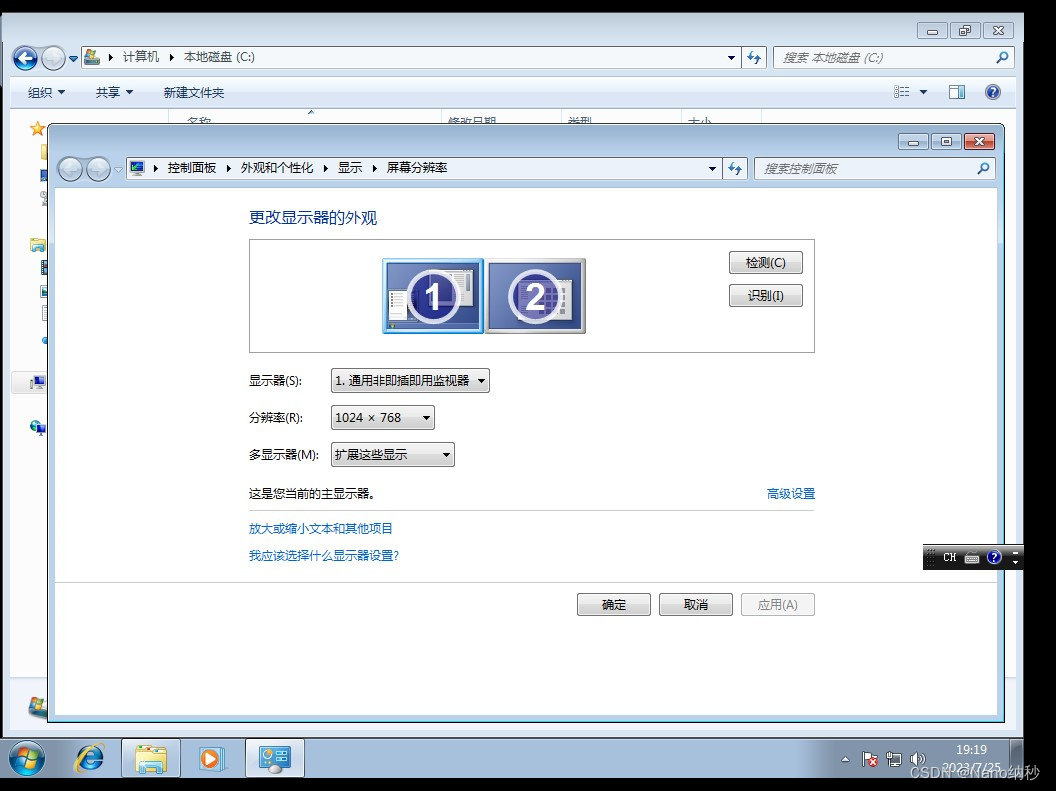

图6.1——在虚拟机里插入通用显示器
图6.2-这里用todesk软件远程连接云端服务器，由于通过这款软件没有虚拟显示器方案，只能串流桌面，所以我们的云端实现了双屏后，利用todesk自带的多屏串流切换功能，能够精准识别到2个分辨率显示器，实现双屏展示操作
后续我们还将介绍如何通过虚拟显示器，实现窗口化独立串流的分享
