链路聚合技术 （链路捆绑）

**

链路聚合技术背景
交换机与交换机之间如果流量很大的时候会出现带宽不足的问题。（路由器与路由器）（交换机与服务器之间）------------链路聚合技术 （链路捆绑）

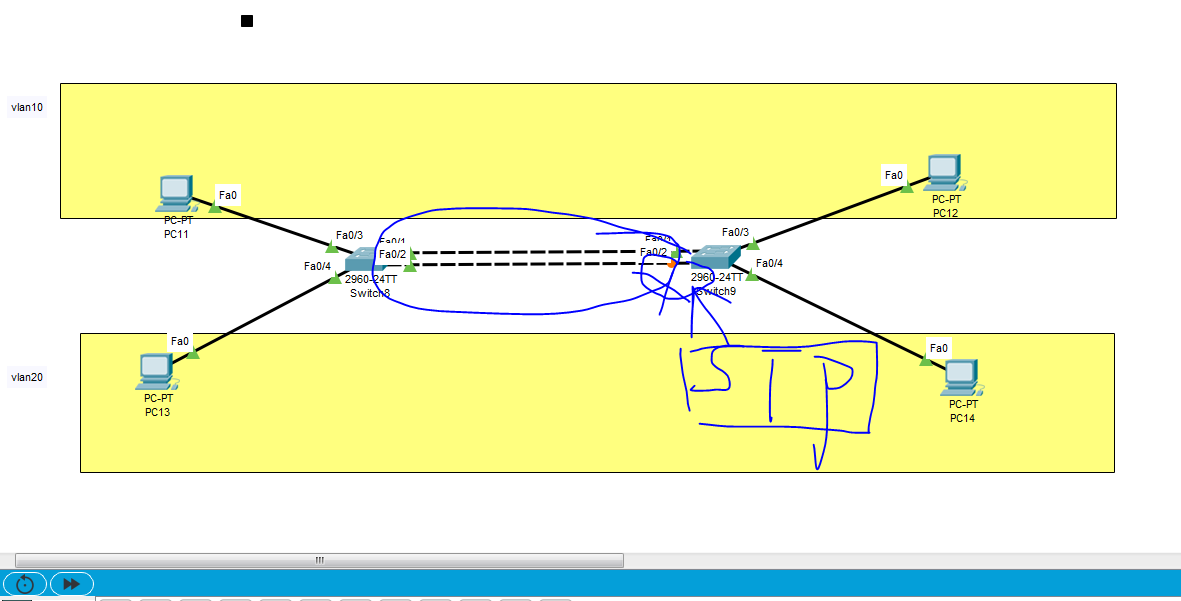

因为当我们在交换机与交换机增加线路时会出现环路，默认情况下CISCO启用了STP技术（会把环路给我们断点）。会把我们增加的线路给假DOWN。无论交换机与交换机之间增加多少线路默认情况由STP只启一根线路。

链路聚合原理
将多个物理线路绑捆成一根逻辑线路（port-channel 1），从而增加线路带宽（稳定）。线路的冗余备份（可靠性），线路负责均衡（流量均衡），实现线路的稳定性。
Switch#show ip inter b
Interface IP-Address OK? Method Status Protocol
Port-channel 1 unassigned YES manual up up
逻辑线路（port-channel 1）作用：你在逻辑接口下做的配置会自动下发链路聚合物理接口下面。

链路聚合作用
1：带宽
2：冗余备份
3：负载均衡
链路聚合配置

Switch(config)#interface range f0/3-4
Switch(config-if-range)#channel-group 1 mode on
Switch(config)#interface range f0/1,f0/4
Switch(config-if-range)#channel-group 1 mode on

链路聚合协议分类

链路聚合(PAGP,cisco专有协议)
链路聚合(LACP,IEEE802.3AD 公有协议)

Switch(config)#interface range f0/1-2
Switch(config-if-range)#channel-group 1 mode ?
active Enable LACP unconditionally
auto Enable PAgP only if a PAgP device is detected
desirable Enable PAgP unconditionally
on Enable Etherchannel only
passive Enable LACP only if a LACP device is detected

etherchannel的模式作用

下表为配置etherchannel的模式总结：

Etherchannel负载均衡配置

Etherchannel的负载均衡和线路备份

Switch(config)#port-channel d-balance ?
dst-ip Dst IP Addr
dst-mac Dst Mac Addr
src-dst-ip Src XOR Dst IP Addr
src-dst-mac Src XOR Dst Mac Addr
src-ip Src IP Addr
src-mac Src Mac Addr
Switch#show
etherchannel load-balance
EtherChannel Load-Balancing Operational State (src-mac):
Non-IP: Source MAC address
IPv4: Source MAC address
IPv6: Source MAC address

三层链路聚合配置

链路聚合工作层次划分
二层链路聚合：以上的聚合都是二层链路聚合。
三层链路聚合：如下是三层链路聚合配置：

Switch(config)#interface range f0/1-2
Switch(config-if-range)#no
switchport（将二层交换机的接口配置成三层接口）
Switch(config-if-range)#channel-group 1 mode on
Switch(config-if-range)#exit
Switch(config)#interface port-channel 1
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config)#interface range f0/1-2
Switch(config-if-range)#no switchport
Switch(config-if-range)#channel-group 1 mode on
Switch(config-if-range)#exit
Switch(config)#interface port-channel 1
Switch(config-if)#ip address 192.168.1.2 255.255.255.0
Etherchannel注意事项（工作中常用）

为使port channel正常工作，portchannel的成员端口必须具备以下相同属性

Switch(config)#interface range f0/1,f0/4

1：端口均为全双工模式
Switch(config)#interface f0/1
Switch(config-if)#duplex ?
auto Enable AUTO
duplex configuration(自动学习）
full Force full duplex operation Full（这个端口可以同时接收数据和发送数据）
half Force half-duplex operation Half（这个端口可以同时接收数据或发送数据）
2：端口速率相同
Switch(config)#interface f0/1
Switch(config-if)#speed 100
3：端口的类型必须一样，比如同为以太口或同为光纤口；
Ethernet fastethernet gibitethernet
4：端口同为access端口并且属于同一个VLAN或同为TRUNK端口
总：做链路聚合的所有物理接口下面的配置要一样。
5：如果端口为TRUNK端口，则其allowed vlan 和native vlan属性也应该相同
总：做链路聚合的所有物理接口下面的配置要一样。
6：交换机最多可配置48个etherchannel
7：pagp模式的etherchannel最多可以配置8个相同类型的端口，即每个设备4个端口
8：lacp模式的etherchannel最多可以配置16个相同类型的端口，即每个设备8个端口
