有赞基于Flutter的移动端跨平台App架构实践

来源 | 有赞Coder(ID:youzan_coder)

文 | 张玉柱 on 电商移动

一、背景

目前准备试水 Flutter，但是多数 native 开发是不了解 Flutter，因此需要设计一种比较“舒服”的集成方式。

二、混编方案

2.1 方案考量

如果直接采用 Flutter 工程结构来作为日常开发，那这部分 Native 开发也需要配置Flutter环境, 相当程度的了解 Flutter 一些技术，成本比较大；
同时如果工程耦合，对于开发过程也是很难受的。

基于以上两点思考，针对 Android iOS 有如下方案：

2.2 Android

先看下官方的集成方式：

# setting.gradle
setBinding(new Binding([gradle: this]))
evaluate(new File(	'../managementcenter/.android/include_flutter.groovy'
))

# build.gradle
dependencies {	implementation project(':flutter')	...........
}

这种方式使得工程强耦合，虽然便于开发调试，但是违背了第一点，大多数 native 同学都需要配置 Flutter 环境, 成本很大。

2.3 iOS

2.3.1 官方 iOS 混编方案简介

在native项目 Podfile中通过 eval binding特性注入 podhelper.rb脚本，在 pod install/update 时执行此脚本，脚本主要处理：
Pod本地依赖Flutter引擎(Flutter.framework) 与Flutter插件注册表(FlutterPluginRegistrant)
Flutter插件通过 flutter packagesget指令安装后生成的 .flutter-plugins文件解析，然后Pod本地依赖所有的插件
在pod install执行完的钩子 post_install中，获取当前pod target工程对象，导入 Generated.xcconfig配置，其中都为环境变量的配置，主要为后续的 xcode_backend.sh脚本执行做准备
在构建阶段 BuildPhases中注入构建是需要执行的 xcode_backend.sh脚本，脚本主要完成Flutter产物的构建并将其添加到对应的native工程中去，后续会进一步介绍此脚本

2.3.2 优点

无缝开发，配置好后就可以只在 Flutter 工程内进行业务开发，无缝同步到 native 工程中
不需要单独拆分组件，免去管理组件的版本及发布成本

2.3.3 缺点

非常耦合，需要修改原有 native 工程配置，需要添加特定脚本去编译 Flutter
需要修改原有 pod 的 xcconfig 配置
所有团队开发成员都必须要配置 Flutter 开发环境才能编译成功

2.4 小结

基于以上思考，同时考虑到某个 Flutter 业务模块可能会引入到不同的 App 中，同时考虑到某个业务实现方式方面的解耦(某个业务可能用 native, flutter, weex 开发)，有以下方案（中间产物库每个 Flutter 业务模块都是独立的）：

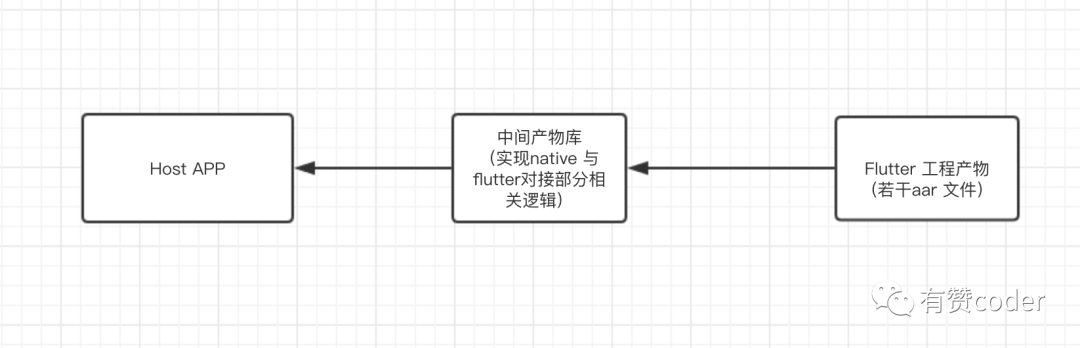

Android：

640?wx_fmt=png

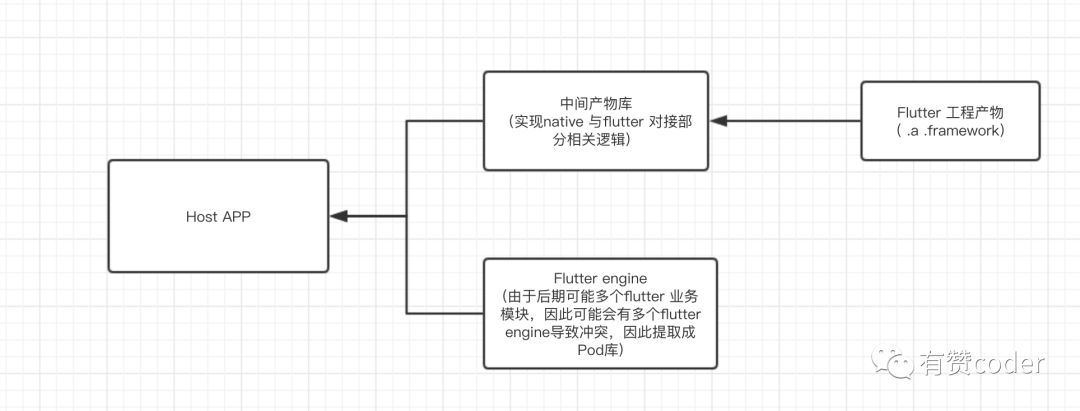

iOS:

640?wx_fmt=png

三、Flutter产物结构

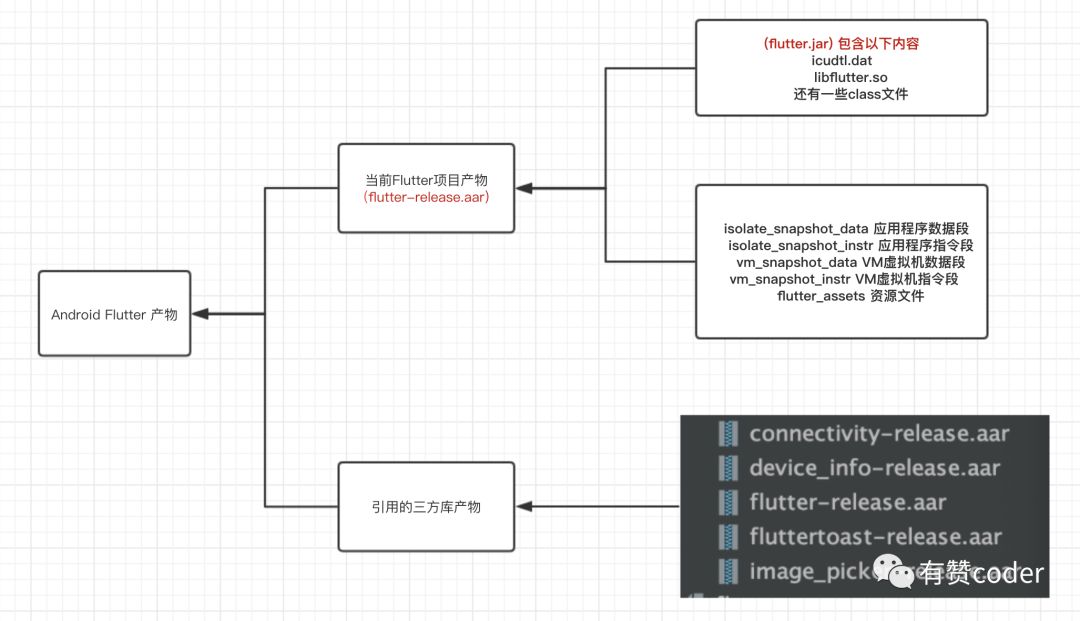

3.1 Android

640?wx_fmt=png

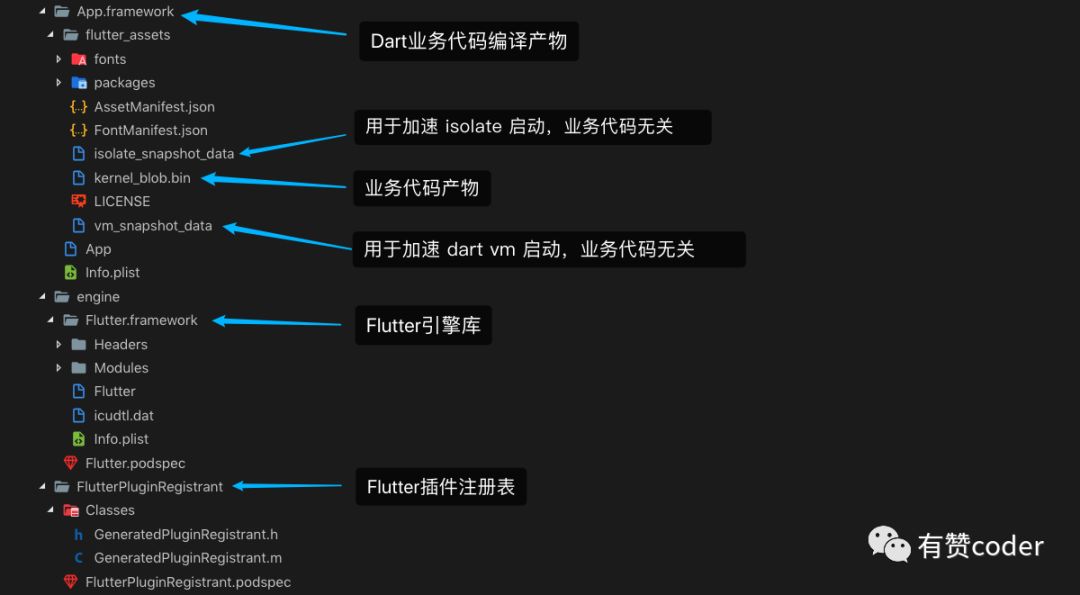

3.2 iOS

640?wx_fmt=png

关于编译模式了解更多可参考查看 Flutter 的编译模式。

四、Flutter 产物收集

4.1 Android

在 Android 端集成 Flutter 较为简单，只需要获取到上文所讲的 Flutter 产物即 aar 文件。但是由于插件文件散落每次获取比较麻烦所以目前简单用脚本收集。

脚本收集主要是依靠项目里 .flutter_plugins 文件，该文件会记录 flutter 项目中引用的插件名以及本地路径等，因此可以通过该路径抓取插件的 aar 文件。

from shutil import copyfile
import os
import requests
# 抓取文件类型
BuildRelease = True
aarType = "-release.aar" if BuildRelease else "-debug.aar"
pluginFilePath = '../.flutter-plugins'
# 当前项目的flutter.aar
currentFlutterPath = '../.android/Flutter/build/outputs/aar/'
# 输出地址
outputFilePath = os.path.abspath('flutter_aar.py').replace("flutter_aar.py", "aars/")
endPath = 'android/build/outputs/aar/'
def collect_aar(plugins):	all_collection_success = True	if os.path.exists(outputFilePath):	print('copy aar to: ' + outputFilePath)	else:	print('target path: ' + outputFilePath + ' not exist')	os.makedirs(outputFilePath)	print('create target path: ' + outputFilePath)	for key, value in plugins.items():	aar_path = value + key + aarType	try:	copyfile(aar_path, outputFilePath + key + aarType)	print('copy flutter aar success at path: ' + aar_path)	except IOError:	all_collection_success = False	print('copy flutter aar error at path: ' + aar_path)	pass
file_object = open(pluginFilePath, 'r')
try:	plugin_map = {}	for line in file_object:	array = line.split('=')	plugin_map[array[0]] = array[1].replace('\n', '') + endPath	plugin_map['flutter'] = currentFlutterPath	collect_aar(plugin_map)
finally:	file_object.close()

目前该python脚本只抓取 Release 的 aar 文件，如果需要获取 debug 的可以手动修改：

BuildRelease = False

执行抓取脚本 ./flutter_aar.sh

#!/usr/bin/env bash
cd ..
cd .android
echo "start clean"
./gradlew clean
echo "start assembleRelease"
./gradlew assembleRelease
cd ..
cd android-build
echo "clean old aar file"
rm -rf aars
echo "start copy aar file"
# 只抓取release
python flutter_aar.py
echo "copy aar file finish"

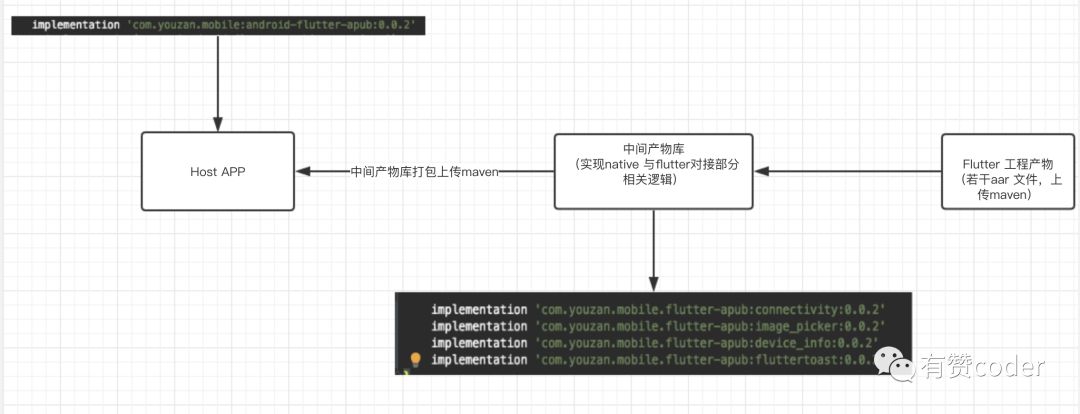

脚本执行完 Flutter 产物 aar 文件统一生成在根目录下 android-build 文件夹中。

640?wx_fmt=png

4.2 iOS

通过查看 Flutter 编译脚本 xcode_backend.sh 和测试单独引入编译产物，发现其实 只要拥有Flutter的编译产物，宿主项目就可以接入Flutter的功能。

4.2.1 脚本简单分析

engine/Flutter.framework Flutter 核心库拷贝 -> Flutter.framework

  if [[ -e "${project_path}/.ios" ]]; then	RunCommand rm -rf -- "${derived_dir}/engine"	mkdir "${derived_dir}/engine"	RunCommand cp -r -- "${flutter_podspec}" "${derived_dir}/engine"	RunCommand cp -r -- "${flutter_framework}" "${derived_dir}/engine"	RunCommand find "${derived_dir}/engine/Flutter.framework" -type f -exec chmod a-w "{}" ;	else	RunCommand rm -rf -- "${derived_dir}/Flutter.framework"	RunCommand cp -r -- "${flutter_framework}" "${derived_dir}"	RunCommand find "${derived_dir}/Flutter.framework" -type f -exec chmod a-w "{}" ;	fi

debug 模式下 Dart 业务代码编译(JIT) -> App.framework

  RunCommand eval "$(echo "static const int Moo = 88;" | xcrun clang -x c	${arch_flags}	-dynamiclib	-Xlinker -rpath -Xlinker '@executable_path/Frameworks'	-Xlinker -rpath -Xlinker '@loader_path/Frameworks'	-install_name '@rpath/App.framework/App'	-o "${derived_dir}/App.framework/App" -)"

非 debug 模式下 Dart 业务代码编译(AOT) -> App.framework

  RunCommand "${FLUTTER_ROOT}/bin/flutter" --suppress-analytics	${verbose_flag}	build aot	--output-dir="${build_dir}/aot"                                       	--target-platform=ios	--target="${target_path}"                                             	--${build_mode}	--ios-arch="${archs}"                                                 	${local_engine_flag}	${track_widget_creation_flag}

资源文件等打包 -> flutter_assets

  StreamOutput " ├─Assembling Flutter resources..."	RunCommand "${FLUTTER_ROOT}/bin/flutter" --suppress-analytics	${verbose_flag}	build bundle	--target-platform=ios	--target="${target_path}"                                               	--${build_mode}	--depfile="${build_dir}/snapshot_blob.bin.d"                            	--asset-dir="${derived_dir}/App.framework/flutter_assets"               	${precompilation_flag}	${local_engine_flag}	${track_widget_creation_flag}

4.2.2 方案分析

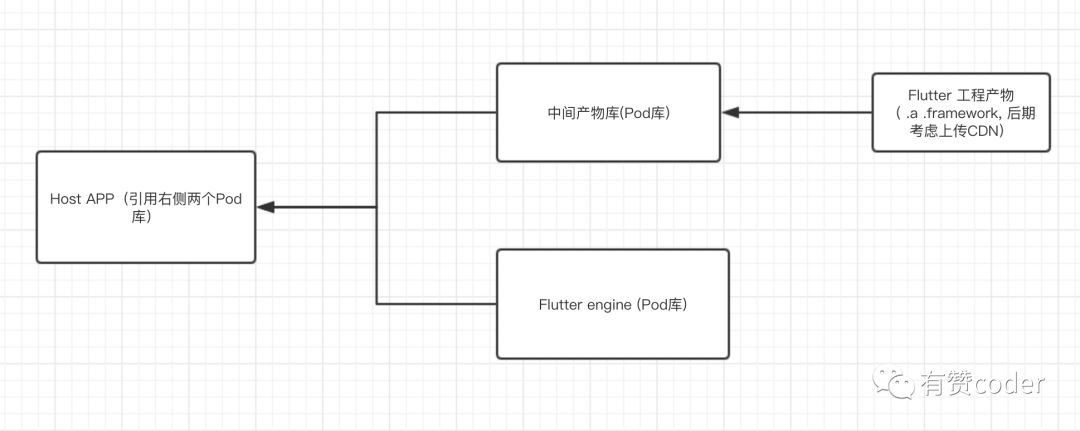

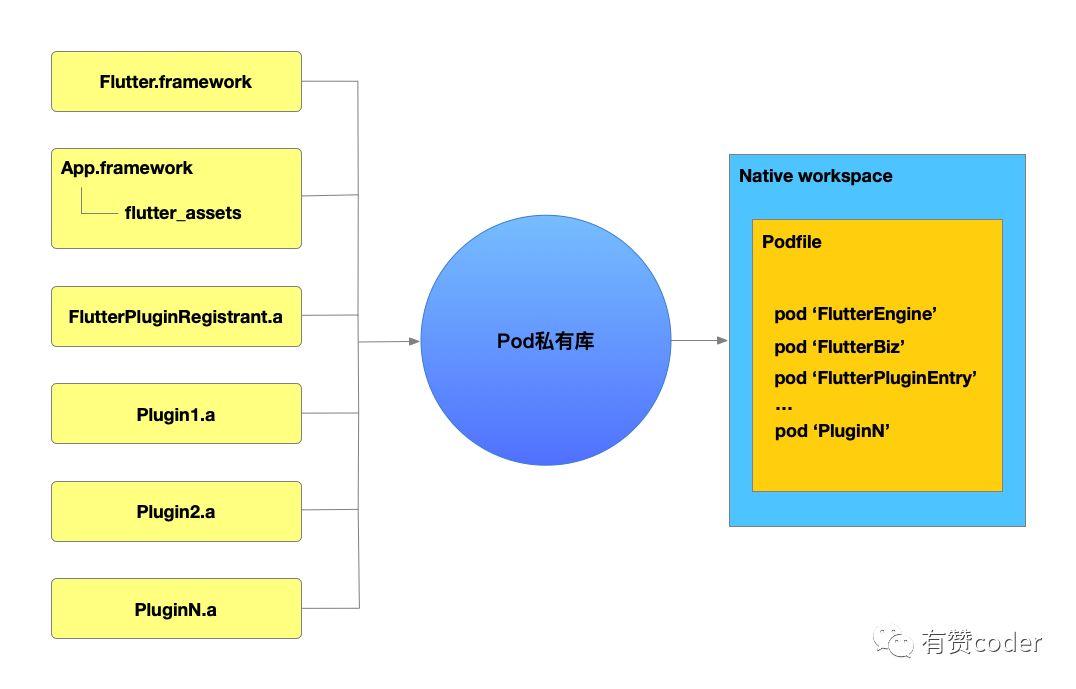

设计

640?wx_fmt=png

插件统一编译成.a库，添加对应头文件
App.framework 及 engine/Flutter.framework 添加
目前初期 demo 将上述生成的产物统一放入到私有库当中，然后 native 宿主工程 pod 依赖此库，只需要在使用 Flutter 代码的地方 import 对应的头文件即可正常使用

脚本编写

  echo "==b清理flutter历史编译==="	flutter clean	echo "===重新生成plugin索引==="	flutter packages get	echo "===生成App.framework和flutter_assets==="	flutter build ios --debug	echo "===获取所有plugin并找到头文件==="	while read -r line	do 	if [[ ! "$line" =~ ^// ]]; then	array=(${line//=/ })	plugin_name=${array[0]}	cd .ios/Pods	echo "生成lib${plugin_name}.a..."	/usr/bin/env xcrun xcodebuild build -configuration Release ARCHS='arm64 armv7' -target ${plugin_name} BUILD_DIR=../../build/ios -sdk iphoneos -quiet	/usr/bin/env xcrun xcodebuild build -configuration Debug ARCHS='x86_64' -target ${plugin_name} BUILD_DIR=../../build/ios -sdk iphonesimulator -quiet	echo "合并lib${plugin_name}.a..."	lipo -create "../../build/ios/Debug-iphonesimulator/${plugin_name}/lib${plugin_name}.a" "../../build/ios/Release-iphoneos/${plugin_name}/lib${plugin_name}.a" -o "../../product/lib${plugin_name}.a"	echo "复制头文件"	classes=${array[1]}ios/Classes	for header in `find "$classes" -name *.h`; do	cp -f $header "../../product/"	done	else 	echo "读取文件出错"	fi	done &lt; .flutter-plugins	echo "===生成注册入口的二进制库文件==="	for reg_enter_name in "FlutterPluginRegistrant"	do	echo "生成libFlutterPluginRegistrant.a..."	/usr/bin/env xcrun xcodebuild build -configuration Release ARCHS='arm64 armv7' -target FlutterPluginRegistrant BUILD_DIR=../../build/ios -sdk iphoneos	/usr/bin/env xcrun xcodebuild build -configuration Debug ARCHS='x86_64' -target FlutterPluginRegistrant BUILD_DIR=../../build/ios -sdk iphonesimulator	echo "合并libFlutterPluginRegistrant.a..."	lipo -create "../../build/ios/Debug-iphonesimulator/FlutterPluginRegistrant/lib$FlutterPluginRegistrant.a" "../../build/ios/Release-iphoneos/FlutterPluginRegistrant/libFlutterPluginRegistrant.a" -o "../../product/libFlutterPluginRegistrant.a"	echo "复制头文件"	classes="../Flutter/FlutterPluginRegistrant/Classes"	for header in `find "$classes" -name *.h`; do	cp -f $header "../../product/"	done	done
