by fanxiushu 2020-05-20 转载或引用请注明原始作者。
有人询问我是否可以实现这样一种功能：
对windows输出的每一帧图像数据显示做一些特殊处理（比如球形桌面，曲面化等特效），然后再显示到显示器上。
而且还不止一个人这样咨询过，虽然我不大清楚这种需求具体用在何处，估计也是一些特殊场所。
这种需求，最先想到的，也最直观的想法就是能否给显卡驱动添加一个过滤驱动，然后拦截图像数据，然后再做些特殊处理。
可惜想法是美好的，却是难以实现的，甚至是不大可能实现的。
首先windows中就没显卡过滤驱动一说。虽然windows许多的设备驱动程序，都有对应的过滤驱动，但是显卡驱动是个特例。
这是显卡驱动复杂性造成的，
显卡处理的本身就是数据量庞大的图像数据，少量数据是在系统内存中处理，大部分都是直接在显存中处理的。
如果给显卡驱动再挂载过滤驱动，获得的图像数据是继续在GPU中处理呢，还是运到CPU中处理呢，
系统中的软件绝大部分都需要借助CPU才能工作，这样就不得不把图像数据从显存搬到内存，处理完成之后再次搬到显存中，
这样不是没事找事么，这样的结果就是显示效率极其低下。
再说windows绘图是多方位的，显存中存储了多个windows窗口的图像数据，假设存在这么一个总的“framebuffer”，
由windows的dwm.exe窗口管理程序根据绘图变化情况，动态的把这些windows窗口数据合并到 “framebuffer”中，
再根据显示器的刷新率，比如每秒60HZ刷新率，
也就是大约16毫秒dwm.exe就再次把 “framebuffer” 中数据通过HDMI,DisplayPort等显示接口输出到显示器中，
这个速度都是极其快速的，基本都是利用显卡硬件在操作。
如果在其中硬插一杆，来个显卡过滤驱动，要我们通过软件方式转换变形一下 ”framebuffer“中的图像数据，这不是严重破坏显示速度么！
有人说windows中没有显卡过滤驱动，我们可以利用HOOK手段，自己制造一个”显卡过滤驱动“啊，确实可以这样做。
我CSDN上的文章也也介绍过这方面的内容：
https://blog.csdn.net/fanxiushu/article/details/82731673 WIN7以上系统WDDM虚拟显卡开发（WDDM Filter/Hook Driver 显卡过滤驱动开发之一）
但是这种HOOK，大部分都是用于制造一个额外的虚拟显示器，
因为在WIN10之前（WIN7,WIN8)，是没法通过通用的编程方式生成额外显示器。
即使不生成额外显示器，通过HOOK DRIVER_INITIALIZATION_DATA结构里边的 DxgkDdiSetVidPnSourceAddress 回调函数，获取到
图像渲染的显存地址索引，再配合 HOOK DxgkddiQueryadapterinfo 回调函数，从而获取图像渲染的真正的显存的物理地址，
可是获取到这些显存地址能干嘛？ 而且对于FLIP翻转渲染，这些地址都是动态变化的。
如果是单纯截屏，我们还得想办法把这个图像数据，从显存搬运到内存中，这样做的效果还不如GDI截屏来的简洁和有效。
如果是拦截，这事就更大了，这段显存地址不是我们能控制的，没办法像水龙头那样能截流。
即便能拦截，我们也会面临同样的问题：是在GPU中处理呢，还是在CPU中处理呢?
要获得更好的处理自由度，就不得不使用CPU，把数据搬运到内存中处理，处理完成再次搬运回到显存。这样的效果谁能接受？
或许我们在应用层中，打dwm.exe程序的主意，dwm.exe是桌面管理程序，WIN8以上下图，dwm.exe是强制运行的。
主要功能是对桌面图像进行管理，比如多种窗口合成，各种绘图库的生成的图像合成，dwm.exe大部分时间任然是直接操作显存中的图像。
也许我们通过dwm.exe里边的某些未知接口函数，拦截到图像数据，
但是因为是“未知接口”，因此谁知道究竟该拦截哪些呢？我也不是专门搞破解的。
再说，即便拦截成功了，也是同样的问题：是在GPU中处理呢，还是搬运到CPU中处理？
或许我们从更底层实现这种特殊需求，就是在显卡的输出接口，
比如HDMI，DisplayPort接口的地方，再插入一个我们制造的特殊硬件设备，这个硬件设备拦截HDMI，DP显示接口的图像数据流，
做些转换再发送到显示器。
但是这种做法就是纯硬件的做法了，已经与具体的操作系统没啥关系。这也不是本文描述的范围了。
我们也可以找到具体的显卡制造厂商，让他们在驱动和显卡中集成这种特殊需求，
但是这是具体的定制需求，也不是本文讨论的范围。
在CSDN上，专门介绍过windows10以上平台的Indirect Display Driver 虚拟显卡驱动。
https://blog.csdn.net/fanxiushu/article/details/93524220
Windows远程桌面开发之九-虚拟显示器（Windows 10 Indirect Display 虚拟显示器驱动开发）
当时的目的是为了给windows增加一个额外的虚拟显示器，以方便xdisp_virt远程控制程序使用扩展桌面效果。
然而 Indirect Display Driver 的实际用处，却不单是这样。
它的用处是给电脑增加一个其他接口，比如USB接口，来增加一个新的显示器。还比如Miracast无线接口的显示器。
这些都需要增加一个虚拟显示器驱动，然后把windows桌面图像输出到这些显示器中。
有些人把USB接口输出到显示器的设备，称作USB外置显卡，其实不是"显卡", 严格来说就是个扩展坞。
真正的显卡功能还是电脑内部插上的那块显卡。
那为何不制造真正的外置显卡呢？ 首先就是接口速度跟不上。
现在电脑内插的独立显卡大都是 PCI-E 2.0 X16 接口的，X16代表速度，能达到 16GB/s 的速度，注意是字节，换算成位的话是 128 Gbps 。
我们再来看看电脑外接接口的速度：
USB3.0 5 Gbps
USB3.1 10Gbps
USB3.2 20Gbps
USB4.0 40Gbps (4.0标准正在指定中，这是据称的速度)
雷电3 40Gbps
HDMI2.0 18Gbps
HDMI2.1 48Gbps
DP1.4 32.4Gbps
DP2.0 80Gbps
这些外置接口算是电脑外置接口速度中最快的了，除了DP2.0 勉强能与PCI-E 2.0 X8相比较外，其他都无法比较，
因此目前的情况来看，实现真正的外置显卡还不大现实。
但是作为扩展坞，还是可行的。我们做个简单计算（实际速度会有少许差别）：
1920X1080，32位真彩色，60HZ每秒的刷新率，需要多大的传输带宽：
1920*1080* 4 * 60* 8 = 3,996,057,600 bps = 3.7 Gbps, USB3.0接口就能胜任这个速度。
如果是 120HZ的刷新率（比如有些刷新率），需要 3.7*2=7.4Gbps，需要USB3.1以上才可以。
至于 4K 显示器， 60HZ刷新率：
3840*2169*4*60*8 = 14.9 Gbps, 这个需要 USB3.2以上才能支持。
120HZ刷新率， 需要 14.9=30Gbps，这个需要USB4.0以上或雷电3以上才能支持。
至于8K显示器，60HZ刷新率：
7680*4320*4*60*8 = 60Gbps, 这个目前来说，就只有DP2.0才能支持了。
列举了这些数据，与我们文章最开头提到的需要实现特殊功能有何用处？
其实就是我们完全可以使用Indirect Display Driver驱动，实现一个USB显卡扩展坞的显示器。
然后在Indirect Display驱动中实现我们需要的各种效果（比如球面化桌面，曲面化桌面等）。这是目前最好的选择。
因为 Indirect Display驱动是UMD驱动，也就是应用层驱动，图像数据的处理截取全都在应用层。
我们完全可以在Indirect Display驱动中使用DirectX做GPU加速的图像处理，或者实现CPU加速方式的各种图像转换，等等。
而这些图像处理都是非常方便的，而且也是高效的。
再把转换好的图像数据输入给USB接口。
我们需要制造一个专门的USB接口的设备，因为现在显示器大都是ＨＤＭＩ或DisplayPort接口的，所以增加一个接口转换硬件。
相信这对硬件工程师来说，都是容易办到的。这也花不了多少成本。
显示器接到这个简单的硬件设备上，而真正的显卡不需要接任何显示器。
这样windows10系统，就只会把我们这个USB扩展坞接的显示器当成主显示器，也是唯一的显示器。
（当然这样的显示器，windows的启动过程是看不到的，是黑屏的。但是如果不在意或者不出BUG，估计也不会去关心。）
这样文章开头提到的特殊效果自然就能实现了。
其实像DuetDIsplay，DisplayLink这些专门做扩展显示器的，把他们的思路稍微转换一下，
在生成的虚拟显示器驱动中，增加对这些桌面输出图像特效的处理，自然就能满足文章开头提到的特殊需求。
上面介绍的是使用一个实实在在的USB硬件设备来达到这种特殊效果，
有没有不使用任何额外的硬件设备，就利用现成的硬件来达到这种效果呢？
这也是提问者的最终目的，不需要另外制造硬件，但是也要达到这种特殊效果。
其实利用Indirect Display驱动也可以办到，就是不大完美，但是这也是一个解决办法：
windows10系统利用Indirect display 驱动生成一个不需要任何硬件的虚拟显示器，然后再利用电脑中一个真实的显示器。
这样系统中实际上有两个显示器，设置成分辨率大小一样的成扩展显示模式，让虚拟显示器成为主显示器，
再然后运行一个程序，这个程序以全屏方式填充到真实显示器中，并且这个程序截取虚拟显示器内容并且显示出来。
这样看到的效果就是真实显示器显示的完全是虚拟显示器的内容，这个程序再对截取到的虚拟显示器的图像数据做些转换，
自然就能达到这种特殊效果。
至于说这种办法不大完善，是因为系统中毕竟出现了两个显示器，而且还是扩展模式。
鼠标移动后很容易”飘“，不知道移到哪去了（其实是移动到别的显示器上了）
还有就是新打开的程序也很容易跑到别的显示器上面。因此还得开发一些额外的程序解决这些问题。
如果对这种办法有兴趣，可以自行去实现。至于Indirect Display驱动的开发问题。
可以直接借用我在GITHUB上xdisp_virt项目下的indirect_display目录中的驱动。
https://github.com/fanxiushu/xdisp_virt
上面链接中的indirect_display目录中有详细安装使用介绍。
其中的indirect_display-plug.exe程序是模拟插入虚拟显示器。
而 indirect_display-image.exe程序则是显示虚拟显示器内容的程序。

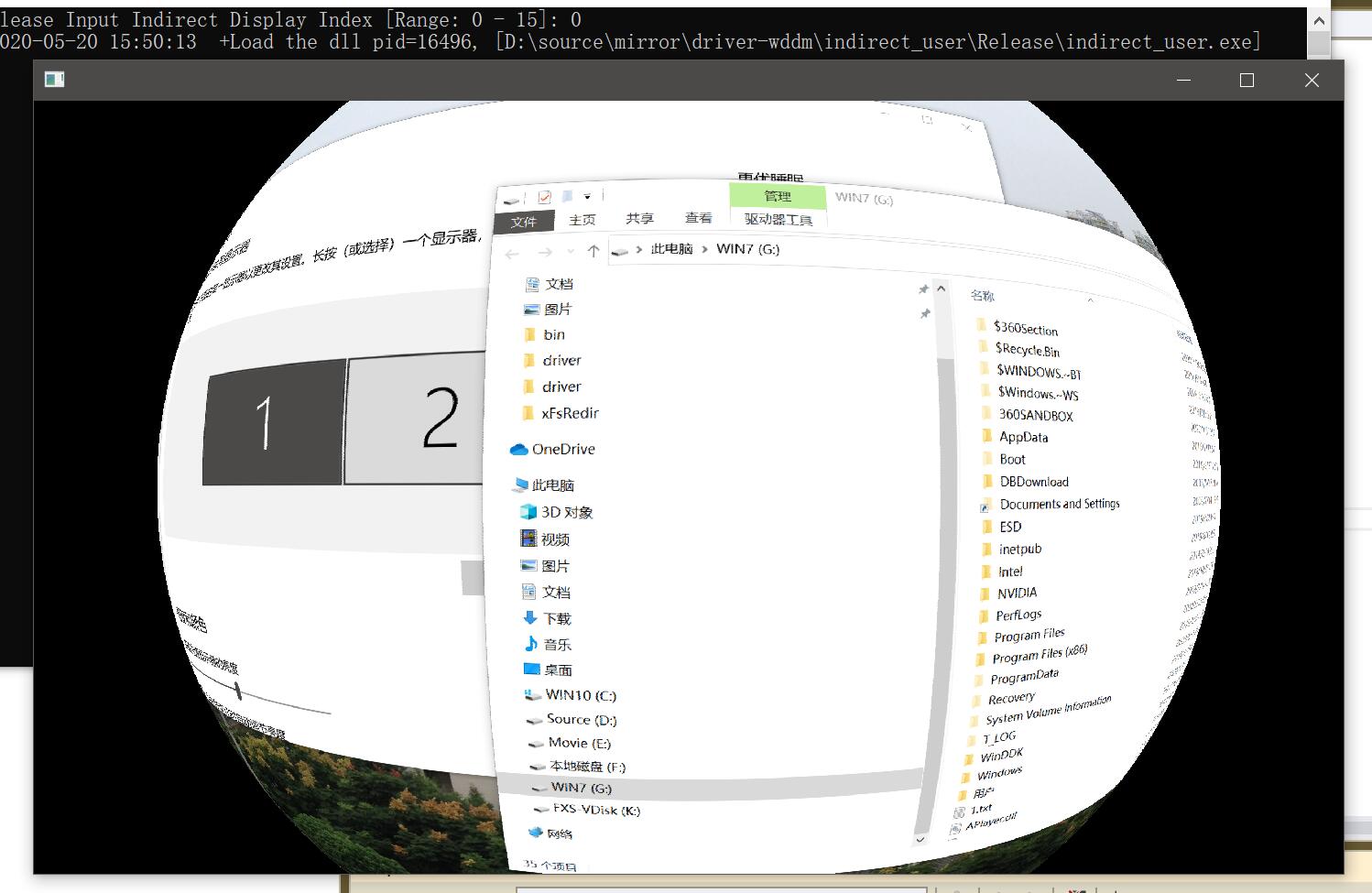

这次我把indirect_display-image.exe稍微做些修改，把图形数据做个球面化的效果，如下图所示：
这个就是变形之后的虚拟桌面图像，
然后把这个程序全屏化，就像下图这样：
如果不看最上面的远程桌面抓屏图像，就只看笔记本的屏幕效果，谁能知道其实就是简单的两个扩展桌面玩的把戏。
如果有兴趣，可以直接使用我的Indirect Display驱动来实现类似功能，虽然 indirect_display-image.exe并没公开如何获取图像数据源。
但是你可以使用DXGI的方式来截取虚拟桌面的图像数据。
