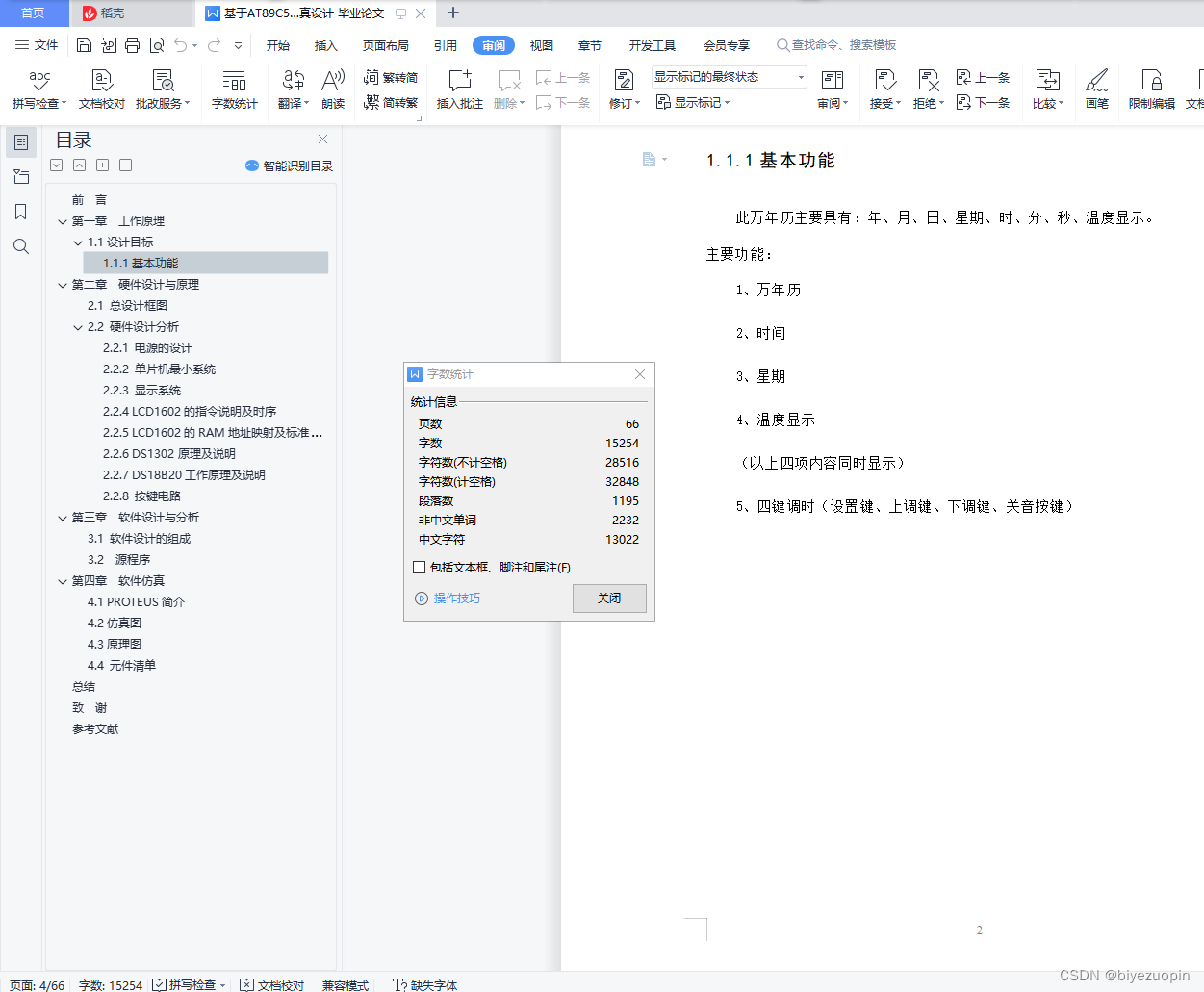

1.1.1基本功能
此万年历主要具有：年、月、日、星期、时、分、秒、温度显示。
主要功能：
1、万年历
2、时间
3、星期
4、温度显示
（以上四项内容同时显示）
5、四键调时（设置键、上调键、下调键、关音按键）

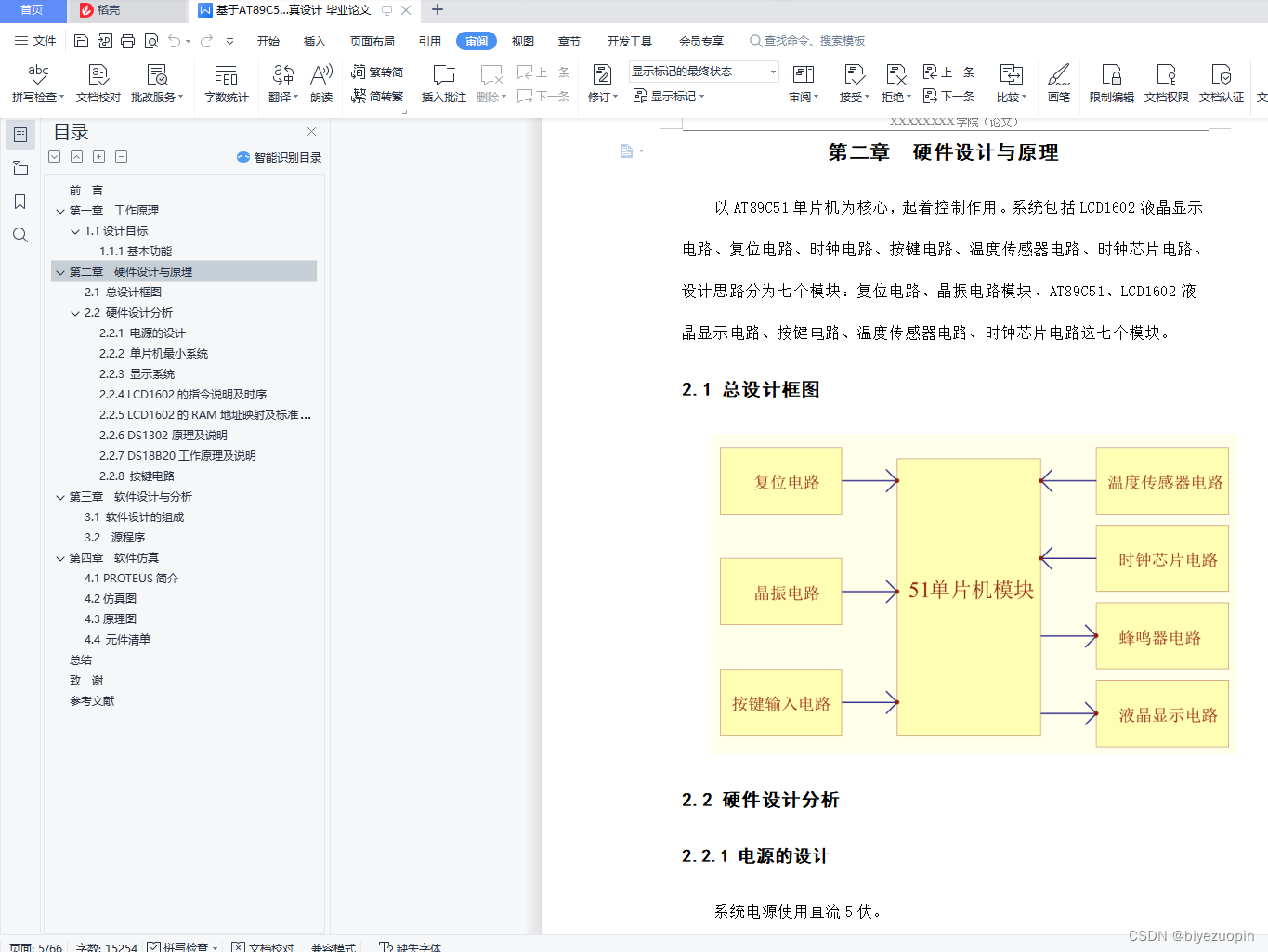

以AT89C51单片机为核心，起着控制作用。系统包括LCD1602液晶显示电路、复位电路、时钟电路、按键电路、温度传感器电路、时钟芯片电路。设计思路分为七个模块：复位电路、晶振电路模块、AT89C51、LCD1602液晶显示电路、按键电路、温度传感器电路、时钟芯片电路这七个模块。
2.2 硬件设计分析
2.2.1 电源的设计
系统电源使用直流5伏。
由电脑USB接口提供电源。
USB是通用串行总线(Universal Serial Bus)接口的简称。它是目前使用比较广泛的电脑接口之一，主要版本有1.0、1.1和最新的2.0三种版本。根据USB总线的工业标准，它可以提供额定功率为5V/500mA的电源供USB设备使用。
2.2.2 单片机最小系统
51单片机是对目前所有兼容intel 8031指令系统的单片机的统称。该系列单片机的始祖是intel的8031单片机，后来随着技术的发展，成为目前广泛应用的８为单片机之一。单片机是在一块芯片内集成了CPU、RAM、ROM、定时器／计数器和多功能I/O口等计算机所需要的基本功能部件的大规模集成电路，又称为MCU。51系列单片机内包含以下几个部件：
一个８位CPU；本文转载自http://www.biyezuopin.vip/onews.asp?id=14837一个片内振荡器及时钟电路；
4KB的ROM程序存储器；
一个128B的RAM数据存储器；
寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路；
32条可编程的I/O口线；
两个16位定时／计数器；
一个可编程全双工串行口；
５个中断源、两个优先级嵌套中断结构。
#include<reg51.h>
#include"DS18B20.h"
uchar a,b,miao,shi,fen,ri,yue,nian,week,flag,key1n,temp,miao1,shi1=12,fen1=1,miao1=0,clock=0 ;
//flag用于读取头文件中的温度值，和显示温度值
#define yh 0x80 //LCD第一行的初始位置,因为LCD1602字符地址首位D7恒定为1（100000000=80）
#define er 0x80+0x40 //LCD第二行初始位置（因为第二行第一个字符位置地址是0x40）
//液晶屏的与C51之间的引脚连接定义（显示数据线接C51的P0口）
sbit rs=P2^0;
sbit en=P2^2;
sbit rw=P2^1; //如果硬件上rw接地，就不用写这句和后面的rw=0了
sbit led=P2^6; //LCD背光开关
//DS1302时钟芯片与C51之间的引脚连接定义
sbit IO=P1^1;
sbit SCLK=P1^0;
sbit RST=P1^2;
sbit CLO=P1^4;
sbit ACC0=ACC^0;
sbit ACC7=ACC^7;
/************************************************************
ACC累加器=A
ACC.0=E0H ACC.0就是ACC的第0位。Acc可以位寻址。累加器ACC是一个8位的存储单元，是用来放数据的。但是，这个存储单元有其特殊的地位，
是单片机中一个非常关键的单元，很多运算都要通过ACC来进行。以后在学习指令时，
常用A来表示累加器。但有一些地方例外，比如在PUSH指令中，就必须用ACC这样的名字。
一般的说法，A代表了累加器中的内容、而ACC代表的是累加器的地址。
***************************************************************/
//校时按键与C51的引脚连接定义
sbit key1=P1^5; //设置键
sbit key2=P1^6; //加键
sbit key3=P1^7; //减键
sbit buzzer=P1^3;//蜂鸣器，通过三极管9012驱动，端口低电平响
/**************************************************************/
uchar code tab1[]={"20 - - "}; //年显示的固定字符
uchar code tab2[]={" : : "};//时间显示的固定字符
uchar code tab3[]={" HELLO WELCOME"};//开机动画
//延时函数，后面经常调用
void delay(uint xms)//延时函数，有参函数
{uint x,y;for(x=xms;x>0;x--)for(y=110;y>0;y--);
}
/********液晶写入指令函数与写入数据函数，以后可调用**************//*在这个程序中，液晶写入有关函数会在DS1302的函数中调用，所以液晶程序要放在前面*/void write_1602com(uchar com)//****液晶写入指令函数****
{rs=0;//数据/指令选择置为指令rw=0; //读写选择置为写P0=com;//送入数据delay(1);en=1;//拉高使能端，为制造有效的下降沿做准备delay(1);en=0;//en由高变低，产生下降沿，液晶执行命令
}
void write_1602dat(uchar dat)//***液晶写入数据函数****
{rs=1;//数据/指令选择置为数据rw=0; //读写选择置为写P0=dat;//送入数据delay(1);en=1; //en置高电平，为制造下降沿做准备delay(1);en=0; //en由高变低，产生下降沿，液晶执行命令
}
void lcd_init()//***液晶初始化函数****
{uchar j;write_1602com(0x0f|0x08);for(a=0;a<17;a++)write_1602dat(tab3[a]);j=17;while(j--){write_1602com(0x1c);//循环左移delay(700);} write_1602com(0x01);delay(10);write_1602com(0x38);//设置液晶工作模式，意思：16*2行显示，5*7点阵，8位数据write_1602com(0x0c);//开显示不显示光标write_1602com(0x06);//整屏不移动，光标自动右移write_1602com(0x01);//清显示/***开机动画显示hello welcome dianzizhong****/write_1602com(yh+1);//日历显示固定符号从第一行第1个位置之后开始显示for(a=0;a<14;a++){write_1602dat(tab1[a]);//向液晶屏写日历显示的固定符号部分//delay(3);}write_1602com(er+2);//时间显示固定符号写入位置，从第2个位置后开始显示 for(a=0;a<8;a++){write_1602dat(tab2[a]);//写显示时间固定符号，两个冒号//delay(3);}write_1602com(er+0);write_1602dat(0x24);write_1602com(er+1);write_1602dat(0x20);
}
/***************DS1302有关子函数********************/
void write_byte(uchar dat)//写一个字节
{ACC=dat;RST=1;for(a=8;a>0;a--){IO=ACC0;SCLK=0;SCLK=1;ACC=ACC>>1;}
}
uchar read_byte()//读一个字节
{RST=1;for(a=8;a>0;a--){ACC7=IO;SCLK=1;SCLK=0;ACC=ACC>>1;}return(ACC);
}
//----------------------------------------
void write_1302(uchar add,uchar dat)//向1302芯片写函数，指定写入地址，数据
{RST=0;SCLK=0;RST=1;write_byte(add);write_byte(dat);SCLK=1;RST=0;
}
uchar read_1302(uchar add)//从1302读数据函数，指定读取数据来源地址
{uchar temp;RST=0;SCLK=0;RST=1;write_byte(add);temp=read_byte();SCLK=1;RST=0;return(temp);
}
uchar BCD_Decimal(uchar bcd)//BCD码转十进制函数，输入BCD，返回十进制
{uchar Decimal;Decimal=bcd>>4;return(Decimal=Decimal*10+(bcd&=0x0F));
}
//--------------------------------------
void ds1302_init() //1302芯片初始化子函数(2010-01-07,12:00:00,week4)
{RST=0;SCLK=0;write_1302(0x8e,0x00); //允许写，禁止写保护 miao=BCD_Decimal(read_1302(0x81));fen=BCD_Decimal(read_1302(0x83));shi=BCD_Decimal(read_1302(0x85));ri=BCD_Decimal(read_1302(0x87));yue=BCD_Decimal(read_1302(0x89));nian=BCD_Decimal(read_1302(0x8d));week=BCD_Decimal(read_1302(0x8b));//写入初始年份数据10write_1302(0x8e,0x80); //打开写保护
}
//------------------------------------
//温度显示子函数
void write_temp(uchar add,uchar dat)//向LCD写温度数据,并指定显示位置
{uchar gw,sw,bw;if(dat>=0&&dat<=128){gw=dat%10;//取得个位数字sw=dat%100/10;//取得十位数字bw=dat/100 ;//取得百位数字 }else{dat=256-dat;gw=dat%10;//取得个位数字sw=dat%100/10;//取得十位数字bw=-3; //0x30-3表示为负号}write_1602com(er+add);//er是头文件规定的值0x80+0x40write_1602dat(0x30+bw);//数字+30得到该数字的LCD1602显示码write_1602dat(0x30+sw);//数字+30得到该数字的LCD1602显示码write_1602dat(0x30+gw);//数字+30得到该数字的LCD1602显示码write_1602dat(0xdf);//显示温度的小圆圈符号，0xdf是液晶屏字符库的该符号地址码write_1602dat(0x43); //显示"C"符号，0x43是液晶屏字符库里大写C的地址码
}
//------------------------------------
//时分秒显示子函数
void write_sfm(uchar add,uchar dat)//向LCD写时分秒,有显示位置加、现示数据，两个参数
{uchar gw,sw;gw=dat%10;//取得个位数字sw=dat/10;//取得十位数字write_1602com(er+add);//er是头文件规定的值0x80+0x40write_1602dat(0x30+sw);//数字+30得到该数字的LCD1602显示码write_1602dat(0x30+gw);//数字+30得到该数字的LCD1602显示码
}
//-------------------------------------
//年月日显示子函数
void write_nyr(uchar add,uchar dat)//向LCD写年月日，有显示位置加数、显示数据，两个参数
{uchar gw,sw;gw=dat%10;//取得个位数字sw=dat/10;//取得十位数字write_1602com(yh+add);//设定显示位置为第一个位置+addwrite_1602dat(0x30+sw);//数字+30得到该数字的LCD1602显示码write_1602dat(0x30+gw);//数字+30得到该数字的LCD1602显示码
}
//-------------------------------------------
void write_week(uchar week)//写星期函数
{write_1602com(yh+0x0c);//星期字符的显示位置switch(week){case 1: write_1602dat('M');//星期数为1时，显示write_1602dat('O');write_1602dat('N');break;case 2: write_1602dat('T');//星期数据为2时显示write_1602dat('U');write_1602dat('E');break;case 3: write_1602dat('W');//星期数据为3时显示write_1602dat('E');write_1602dat('D');break;case 4: write_1602dat('T');//星期数据为4是显示write_1602dat('H');write_1602dat('U');break;case 5: write_1602dat('F');//星期数据为5时显示write_1602dat('R');write_1602dat('I');break;case 6: write_1602dat('S');//星期数据为6时显示write_1602dat('T');write_1602dat('A');break;case 7: write_1602dat('S');//星期数据为7时显示write_1602dat('U');write_1602dat('N');break;}
}
//****************键盘扫描有关函数**********************
void keyscan()
{if(key1==0)//---------------key1为功能键（设置键）--------------------{delay(9);//延时，用于消抖动if(key1==0)//延时后再次确认按键按下{buzzer=0;//蜂鸣器短响一次delay(20);buzzer=1;while(!key1);key1n++;if(key1n==12)key1n=1;//设置按键共有秒、分、时、星期、日、月、年、返回，8个功能循环switch(key1n){ case 1: TR0=0;//关闭定时器//TR1=0;write_1602com(er+0x09);//设置按键按动一次，秒位置显示光标write_1602com(0x0f);//设置光标为闪烁temp=(miao)/10*16+(miao)%10;//秒数据写入DS1302write_1302(0x8e,0x00);write_1302(0x80,0x80|temp);//miaowrite_1302(0x8e,0x80);break;case 2: write_1602com(er+6);//按2次fen位置显示光标 //write_1602com(0x0f);break;case 3: write_1602com(er+3);//按动3次，shi//write_1602com(0x0f);break;case 4: write_1602com(yh+0x0e);//按动4次，week//write_1602com(0x0f);break;case 5: write_1602com(yh+0x0a);//按动5次，ri//write_1602com(0x0f);break;case 6: write_1602com(yh+0x07);//按动6次，yue//write_1602com(0x0f);break;case 7: write_1602com(yh+0x04);//按动7次，nian//write_1602com(0x0f);break;case 8: write_1602com(er+1);write_1602dat(0x4d);write_1602com(er+1);break;case 9: write_1602com(er+1);write_1602dat(0x46);write_1602com(er+1);break;case 10:write_1602com(er+1);write_1602dat(0x53);write_1602com(er+1);break;case 11:write_1602com(er+1);write_1602dat(0x20);write_1602com(0x0c);//按动到第8次，设置光标不闪烁TR0=1;//打开定时器temp=(miao)/10*16+(miao)%10;write_1302(0x8e,0x00);write_1302(0x80,0x00|temp);//miao数据写入DS1302write_1302(0x8e,0x80);break; }} }//------------------------------加键key2---------------------------- if(key1n!=0)//当key1按下以下。再按以下键才有效（按键次数不等于零）{if(key2==0) //上调键{delay(10);if(key2==0){buzzer=0;//蜂鸣器短响一次delay(20);buzzer=1;while(!key2);switch(key1n){case 1: miao++;//设置键按动1次，调秒if(miao==60)miao=0;//秒超过59，再加1，就归零write_sfm(0x08,miao);//令LCD在正确位置显示"加"设定好的秒数temp=(miao)/10*16+(miao)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00); //允许写，禁止写保护 write_1302(0x80,temp); //向DS1302内写秒寄存器80H写入调整后的秒数据BCD码write_1302(0x8e,0x80); //打开写保护write_1602com(er+0x09);//因为设置液晶的模式是写入数据后，光标自动右移，所以要指定返回//write_1602com(0x0b);break;case 2: fen++;if(fen==60)fen=0;write_sfm(0x05,fen);//令LCD在正确位置显示"加"设定好的分数据temp=(fen)/10*16+(fen)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x82,temp);//向DS1302内写分寄存器82H写入调整后的分数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(er+6);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 3: shi++;if(shi==24)shi=0;write_sfm(2,shi);//令LCD在正确的位置显示"加"设定好的小时数据temp=(shi)/10*16+(shi)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x84,temp);//向DS1302内写小时寄存器84H写入调整后的小时数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(er+3);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 4: week++;if(week==8)week=1;write_1602com(yh+0x0C);//指定'加'后的周数据显示位置write_week(week);//指定周数据显示内容temp=(week)/10*16+(week)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x8a,temp);//向DS1302内写周寄存器8aH写入调整后的周数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+0x0e);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 5: ri++;switch(yue){case 1:case 3:case 5:case 7:case 8:case 10:case 12:if(ri>31) ri=1;break;case 2: if(nian%4==0||nian%400==0){ if(ri>29) ri=1;} else { if(ri>28) ri=1;}break;case 4:case 6:case 9:case 11:ri++;if(ri>30) ri=1;break;} write_nyr(9,ri);//令LCD在正确的位置显示"加"设定好的日期数据temp=(ri)/10*16+(ri)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x86,temp);//向DS1302内写日期寄存器86H写入调整后的日期数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+10);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 6: yue++;if(yue==13)yue=1;write_nyr(6,yue);//令LCD在正确的位置显示"加"设定好的月份数据temp=(yue)/10*16+(yue)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x88,temp);//向DS1302内写月份寄存器88H写入调整后的月份数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+7);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 7: nian++;if(nian==100)nian=0;write_nyr(3,nian);//令LCD在正确的位置显示"加"设定好的年份数据temp=(nian)/10*16+(nian)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x8c,temp);//向DS1302内写年份寄存器8cH写入调整后的年份数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+4);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 8: write_1602com(er+9); //设置闹钟的秒定时miao1++;if(miao1==60)miao1=0;write_sfm(0x08,miao1);//令LCD在正确位置显示"加"设定好秒的数据write_1602com(er+9);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 9: write_1602com(er+6); //设置闹钟的分钟定时fen1++;if(fen1==60)fen1=0;write_sfm(0x05,fen1);//令LCD在正确位置显示"加"设定好的分数据write_1602com(er+6);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 10:write_1602com(er+3); //设置闹钟的小时定时shi1++;if(shi1==24)shi1=0;write_sfm(0x02,shi1);//令LCD在正确的位置显示"加"设定好的小时数据write_1602com(er+3);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;}}}//------------------减键key3，各句功能参照'加键'注释---------------if(key3==0){delay(10);//调延时，消抖动if(key3==0){buzzer=0;//蜂鸣器短响一次delay(20);buzzer=1;while(!key3);switch(key1n){case 1: miao--;if(miao==-1)miao=59;//秒数据减到-1时自动变成59write_sfm(0x08,miao);//在LCD的正确位置显示改变后新的秒数temp=(miao)/10*16+(miao)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00); //允许写，禁止写保护 write_1302(0x80,temp); //向DS1302内写秒寄存器80H写入调整后的秒数据BCD码write_1302(0x8e,0x80); //打开写保护write_1602com(er+0x09);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置//write_1602com(0x0b);break;case 2: fen--;if(fen==-1)fen=59;write_sfm(5,fen);temp=(fen)/10*16+(fen)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x82,temp);//向DS1302内写分寄存器82H写入调整后的分数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(er+6);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 3: shi--;if(shi==-1)shi=23;write_sfm(2,shi);temp=(shi)/10*16+(shi)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x84,temp);//向DS1302内写小时寄存器84H写入调整后的小时数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(er+3);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 4: week--;if(week==0)week=7; write_1602com(yh+0x0C);//指定'加'后的周数据显示位置write_week(week);//指定周数据显示内容temp=(week)/10*16+(week)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护 write_1302(0x8a,temp);//向DS1302内写周寄存器8aH写入调整后的周数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+0x0e);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 5: ri--;switch(yue){ case 1:case 3:case 5:case 7:case 8:case 10:case 12: if(ri==0) ri=31;break;case 2: if(nian%4==0||nian%400==0){ if(ri==0) ri=29;} else {if(ri==0) ri=28;}break;case 4:case 6:case 9:case 11:if(ri==0) ri=30;break;}write_nyr(9,ri);temp=(ri)/10*16+(ri)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x86,temp);//向DS1302内写日期寄存器86H写入调整后的日期数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+10);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 6: yue--;if(yue==0)yue=12;write_nyr(6,yue);temp=(yue)/10*16+(yue)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x88,temp);//向DS1302内写月份寄存器88H写入调整后的月份数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+7);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break; case 7: nian--;if(nian==-1)nian=99;write_nyr(3,nian);temp=(nian)/10*16+(nian)%10;//十进制转换成DS1302要求的DCB码write_1302(0x8e,0x00);//允许写，禁止写保护write_1302(0x8c,temp);//向DS1302内写年份寄存器8cH写入调整后的年份数据BCD码write_1302(0x8e,0x80);//打开写保护write_1602com(yh+4);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break;case 8: write_1602com(er+9); //设置闹钟的秒定时miao1--;if(miao1==-1)miao1=59;write_sfm(0x08,miao1);//令LCD在正确位置显示"加"设定好秒的数据write_1602com(er+9);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 9: write_1602com(er+6); //设置闹钟的分钟定时fen1--;if(fen1==-1)fen1=59;write_sfm(0x05,fen1);//令LCD在正确位置显示"加"设定好的分数据write_1602com(er+6);//因为设置液晶的模式是写入数据后，指针自动加一，在这里是写回原来的位置break;case 10:write_1602com(er+3); //设置闹钟的小时定时shi1--;if(shi1==-1)shi1=23;write_sfm(0x02,shi1);//令LCD在正确的位置显示"加"设定好的小时数据write_1602com(er+3);//因为设置液晶的模式是写入数据后，指针自动加一，所以需要光标回位break; }}}}
}
//定时器0初始化程序
void init() //定时器、计数器设置函数
{TMOD=0x11; //指定定时/计数器的工作方式为1TH0=0; //定时器T0的高四位=0TL0=0; //定时器T0的低四位=0EA=1; //系统允许有开放的中断ET0=1; //允许T0中断TR0=1; //开启中断，启动定时器
}
//*******************主函数**************************
//***************************************************
void main()
{ lcd_init(); //调用液晶屏初始化子函数ds1302_init(); //调用DS1302时钟的初始化子函数init(); //调用定时计数器的设置子函数led=0; //打开LCD的背光电源buzzer=0;//蜂鸣器长响一次delay(80);buzzer=1; while(1) //无限循环下面的语句：{ keyscan(); //调用键盘扫描子函数}
}
/*************通过定时中断实现定是独处并显示数据******************/
void t0() interrupt 1 //取得并显示日历和时间
{ //Init_DS18B20();//温度传感器DS18b2初始化子函数，在头文件中flag=ReadTemperature();//将18b2头文件运行返回的函数结果送到变量FLAG中，用于显示//读取秒时分周日月年七个数据（DS1302的读寄存器与写寄存器不一样）：miao=BCD_Decimal(read_1302(0x81));fen=BCD_Decimal(read_1302(0x83));shi=BCD_Decimal(read_1302(0x85));ri=BCD_Decimal(read_1302(0x87));yue=BCD_Decimal(read_1302(0x89));nian=BCD_Decimal(read_1302(0x8d));week=BCD_Decimal(read_1302(0x8b));//显示温度、秒、时、分数据：write_temp(12,flag);//显示温度，从第二行第12个字符后开始显示write_sfm(8,miao);//秒，从第二行第8个字后开始显示（调用时分秒显示子函数）write_sfm(5,fen);//分，从第二行第5个字符后开始显示write_sfm(2,shi);//小时，从第二行第2个字符后开始显示//显示日、月、年数据：write_nyr(9,ri);//日期，从第二行第9个字符后开始显示write_nyr(6,yue);//月份，从第二行第6个字符后开始显示write_nyr(3,nian);//年，从第二行第3个字符后开始显示write_week(week-1);/***********整点报时程序************/if(fen==0&&miao==0)if(shi<22&&shi>6 ){buzzer=0;//蜂鸣器短响一次delay(20);buzzer=1;}/**************闹钟程序: 将暂停键按下停止蜂鸣********************/if(shi1==shi&&fen1==fen&&miao==0){ clock=1; } if(clock==1){buzzer=0;//蜂鸣器短响一次delay(20);buzzer=1;}if(CLO==0) /*按下p1.4停止蜂鸣*/clock=0;
}
