- 隔行扫描信号与逐行扫描信号转换理论
（1） 场的概念。隔行扫描视频的每帧画面均包含两个场，每一个场又分别含有该帧画面的奇数行扫描线或偶数行扫描线信息，分别叫奇数场或偶数场。
（2） 去隔行处理。为了能够在 LCD显示器上显示任意的隔行视频，需要进行去隔行处理。每一帧被压缩为一组像素。图1显示了一帧中的象素是怎样组成两个场的。每一场都记录了在时间上分开的像素值。如图1所示。
图1 一帧中两个隔行扫描信号
- 通过奇偶场信号合并方法，当画面没有运动时，奇数场和偶数场信号合并为一帧画面，如下图所示。

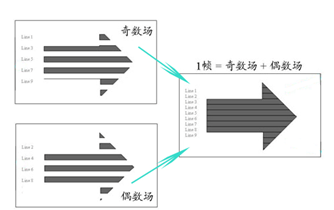

图2 静止画面隔行扫描转逐行完整画面 - 场复制合并法。通过保留一场信号放弃另一场信号，把保留的一场信号进行复制然后合并为一帧

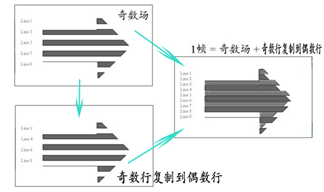

图3 隔行信号场复制合并转逐行完整画面
这样方法虽然减少梳状条纹的程度，但同时也会带来明显的锯齿现象,使画面的有效清晰度下降，因为仅用到了一半行数的画面信息。
（3） FPGA实现思路
RGB信号与HS、VS、DE控制信号写入到SDRAM,此时写入的视频信号是隔行扫描的，如果视频信号为19201080，那占用的地址就是0 - 19201080，写入信号包含隔行标志，依次写入奇数场信号和偶数场信号，因为是顺序写入，在1920540地址下可以读取奇数场的539行数据，从1920540到1920*1080地址下可偶数场的540行数据，当从SDRAM读数据的时候，两个读出FIFO交替读出奇数场数据和偶数场数据，实现隔行扫描信号写入逐行扫描信号读出设计目的。基本框图如图4所示。
图4 隔行信号转逐行思路框图
