本文是基于matlab/simulink中的模型预测控制例子的学习记录

提示：以下是本篇文章正文内容

一、模型预测控制的理论（MPC）

模型预测控制在实现过程中有3个关键步骤，一般被称为3项基本原理，分别是预测模型、滚动优化和反馈校正。
1：预测模型：预测模型是模型预测控制的基础。其主要功能是根据对象的立式信息和未来输入，预测系统未来的输出。对预测模型的形式没有做严格的限定，状态方程、传递函数这类传统的模型都可以作为预测模型。对于线性稳定系统，阶跃响应、脉冲响应这类非参数模型，也可以直接作为预测模型使用。
2：滚动优化：模型预测控制通过某一性能指标的最优来确定控制作用，但优化不是一次离线进行，而是反复在线进行的。这就是滚动优化的含义，也是模型预测控制区别于传统最优控制的根本点。
3：反馈校正：为了防止模型失配或者环境干扰引起控制对理想状态的偏离，在新的采样时刻，首先检测对象的实际输出，并利用这一实时信息对基于模型的预测结果进行修正，然后再进行新的优化。

二、实例代码

代码如下：

%% Control of a Single-Input-Single-Output Plant
% This example shows how to control a double integrator plant under input
%这个例子展示了如何在输入下控制一个双积分器装置
% saturation in Simulink(R).% Copyright 1990-2014 The MathWorks, Inc.%% Define Plant Model
% The linear open-loop dynamic model is a double integrator:
%线性开环动力学模型为双积分器:
plant = tf(1,[1 0 0]);%% Design MPC Controller
% Create the controller object with sampling period, prediction and control
% horizons:
%创建控制器的采样时间，预测时域和控制时域
Ts = 0.1;
p = 10;
m = 3;
%定义模型预测控制器
mpcobj = mpc(plant, Ts, p, m);
%%
% Specify actuator saturation limits as MV constraints.
%限制控制器的输出，对双积分系统来说是限制输入
mpcobj.MV = struct('Min',-1,'Max',1); %% Simulate Using Simulink(R)
% To run this example, Simulink(R) is required.
%判断是否存在simulink模型，显示需要simulink模型
if ~mpcchecktoolboxinstalled('simulink')disp('Simulink(R) is required to run this example.')return
end
%%
% Simulate closed-loop control of the linear plant model in Simulink.
% Controller "mpcobj" is specified in the block dialog.
%在simulink中对线性模型进行闭环控制仿真，指定MPC块的名字为mpcobj
mdl = 'mpc_doubleint';
open_system(mdl);%打开simulink模型
sim(mdl);%对模型开始仿真
%%

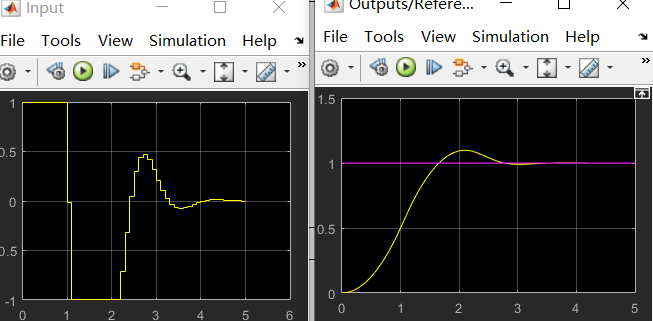

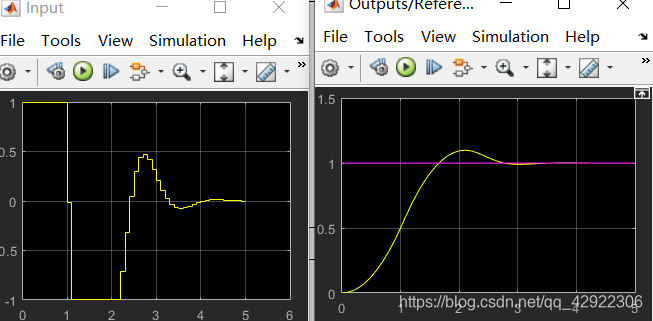

% The closed-loop response shows good setpoint tracking performance.%%
%bdclose(mdl)%关闭simulink模型
