linux ioctl函数介绍

article/2025/11/8 7:08:02

1. 概念
ioctl 是设备驱动程序中设备控制接口函数，一个字符设备驱动通常会实现设备打开、关闭、读、写等功能，在一些需要细分的情境下，如果需要扩展新的功能，通常以增设 ioctl() 命令的方式实现。

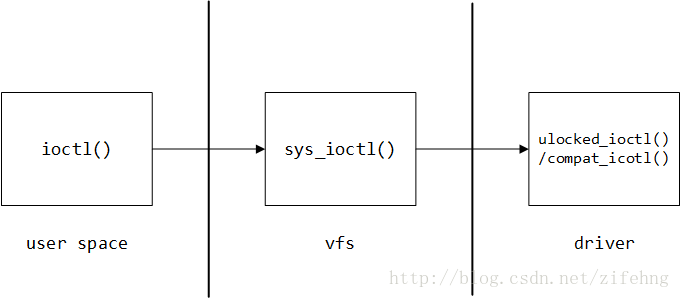

在文件 I/O 中，ioctl 扮演着重要角色，本文将以驱动开发为侧重点，从用户空间到内核空间纵向分析 ioctl 函数。
在这里插入图片描述
2. 用户空间 ioctl

#include <sys/ioctl.h>
int ioctl(int fd, int cmd, ...) ;
参数描述
fd文件描述符
cmd交互协议，设备驱动将根据 cmd 执行对应操作
…可变参数 arg，依赖 cmd 指定长度以及类型

ioctl() 函数执行成功时返回 0，失败则返回 -1 并设置全局变量 errorno 值，如下：

EBADF d is not a valid descriptor.
EFAULT argp references an inaccessible memory area.
EINVAL Request or argp is not valid.
ENOTTY d is not associated with a character special device.
ENOTTY The specified request does not apply to the kind of object that the descriptor d references.

因此，在用户空间使用 ioctl 时，可以做如下的出错判断以及处理：

int ret;
ret = ioctl(fd, MYCMD);
if (ret == -1) {printf("ioctl: %s\n", strerror(errno));
}

在实际应用中，ioctl 最常见的 errorno 值为 ENOTTY（error not a typewriter），顾名思义，即第一个参数 fd 指向的不是一个字符设备，不支持 ioctl 操作，这时候应该检查前面的 open 函数是否出错或者设备路径是否正确
3. 驱动程序 ioctl

long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
long (*compat_ioctl) (struct file *, unsigned int, unsigned long);

unlocked_ioctl，顾名思义，应该在无大内核锁（BKL）的情况下调用；compat_ioctl，compat 全称 compatible（兼容的），主要目的是为 64 位系统提供 32 位 ioctl 的兼容方法，也是在无大内核锁的情况下调用。
在《Linux Kernel Development》中对两种 ioctl 方法有详细的解说。在字符设备驱动开发中，一般情况下只要实现 unlocked_ioctl 函数即可，因为在 vfs 层的代码是直接调用 unlocked_ioctl 函数

// fs/ioctl.c
static long vfs_ioctl(struct file *filp, unsigned int cmd,unsigned long arg)
{int error = -ENOTTY;if (!filp->f_op || !filp->f_op->unlocked_ioctl)           goto out;error = filp->f_op->unlocked_ioctl(filp, cmd, arg);if (error == -ENOIOCTLCMD) {error = -ENOTTY;}   out:return error;
}

4. ioctl 用户与驱动之间的协议
前文提到 ioctl 方法第二个参数 cmd 为用户与驱动的 “协议”，理论上可以为任意 int 型数据，可以为 0、1、2、3……，但是为了确保该 “协议” 的唯一性，ioctl 命令应该使用更科学严谨的方法赋值，在linux中，提供了一种 ioctl 命令的统一格式，将 32 位 int 型数据划分为四个位段，如下图所示：
在这里插入图片描述
在内核中，提供了宏接口以生成上述格式的 ioctl 命令：

// include/uapi/asm-generic/ioctl.h
#define _IOC(dir,type,nr,size) \(((dir)  << _IOC_DIRSHIFT) | \((type) << _IOC_TYPESHIFT) | \((nr)   << _IOC_NRSHIFT) | \((size) << _IOC_SIZESHIFT))

dir（direction），ioctl 命令访问模式（数据传输方向），占据 2 bit，可以为 _IOC_NONE、_IOC_READ、_IOC_WRITE、_IOC_READ | _IOC_WRITE，分别指示了四种访问模式：无数据、读数据、写数据、读写数据；
type（device type），设备类型，占据 8 bit，在一些文献中翻译为 “幻数” 或者 “魔数”，可以为任意 char 型字符，例如
‘a’、’b’、’c’ 等等，其主要作用是使 ioctl 命令有唯一的设备标识；
nr（number），命令编号/序数，占据 8 bit，可以为任意 unsigned char 型数据，取值范围 0~255，如果定义了多个 ioctl 命令，通常从 0 开始编号递增；
size，涉及到 ioctl 函数 第三个参数 arg ，占据 13bit 或者 14bit（体系相关，arm 架构一般为 14 位），指定了 arg 的数据类型及长度，如果在驱动的 ioctl 实现中不检查，通常可以忽略该参数；

通常而言，为了方便会使用宏 _IOC() 衍生的接口来直接定义 ioctl 命令：

// include/uapi/asm-generic/ioctl.h
/* used to create numbers */
#define _IO(type,nr)        _IOC(_IOC_NONE,(type),(nr),0)
#define _IOR(type,nr,size)  _IOC(_IOC_READ,(type),(nr),(_IOC_TYPECHECK(size)))
#define _IOW(type,nr,size)  _IOC(_IOC_WRITE,(type),(nr),(_IOC_TYPECHECK(size)))
#define _IOWR(type,nr,size) _IOC(_IOC_READ|_IOC_WRITE,(type),(nr),(_IOC_TYPECHECK(size)))

_IO：       定义不带参数的 ioctl 命令
_IOW：      定义带写参数的 ioctl 命令（copy_from_user）
_IOR：      定义带读参数的ioctl命令（copy_to_user）
_IOWR：     定义带读写参数的 ioctl 命令

同时，内核还提供了反向解析 ioctl 命令的宏接口：

// include/uapi/asm-generic/ioctl.h
/* used to decode ioctl numbers */
#define _IOC_DIR(nr)        (((nr) >> _IOC_DIRSHIFT) & _IOC_DIRMASK)
#define _IOC_TYPE(nr)       (((nr) >> _IOC_TYPESHIFT) & _IOC_TYPEMASK)
#define _IOC_NR(nr)     (((nr) >> _IOC_NRSHIFT) & _IOC_NRMASK)
#define _IOC_SIZE(nr)       (((nr) >> _IOC_SIZESHIFT) & _IOC_SIZEMASK)

5. ioctl_test 实例分析
本例假设一个带寄存器的设备，设计了一个 ioctl 接口实现设备初始化、读写寄存器等功能。在本例中，为了携带更多的数据，ioctl 的第三个可变参数为指针类型，指向自定义的结构体 struct msg。
1、ioctl-test.h，用户空间和内核空间共用的头文件，包含 ioctl 命令及相关宏定义，可以理解为一份 “协议” 文件，代码如下：

// ioctl-test.h
#ifndef __IOCTL_TEST_H__
#define __IOCTL_TEST_H__#include <linux/ioctl.h>    // 内核空间
// #include <sys/ioctl.h>   // 用户空间/* 定义设备类型 */
#define IOC_MAGIC  'c'
/* 初始化设备 */
#define IOCINIT    _IO(IOC_MAGIC, 0)
/* 读寄存器 */
#define IOCGREG    _IOW(IOC_MAGIC, 1, int)
/* 写寄存器 */
#define IOCWREG    _IOR(IOC_MAGIC, 2, int)
#define IOC_MAXNR  3
struct msg {int addr;unsigned int data;
};
#endif

2、ioctl-test-driver.c，字符设备驱动，实现了unlocked_ioctl 接口，根据上层用户的 cmd 执行对应的操作（初始化设备、读寄存器、写寄存器）。在接收上层 cmd 之前应该对其进行充分的检查，流程及具体代码实现如下：

// ioctl-test-driver.c
static const struct file_operations fops = {.owner = THIS_MODULE,.open = test_open,.release = test_close,.read = test_read,.write = etst_write,.unlocked_ioctl = test_ioctl,
};
static long test_ioctl(struct file *file, unsigned int cmd, \unsigned long arg)
{//printk("[%s]\n", __func__);int ret;struct msg my_msg;/* 检查设备类型 */if (_IOC_TYPE(cmd) != IOC_MAGIC) {pr_err("[%s] command type [%c] error!\n", \__func__, _IOC_TYPE(cmd));return -ENOTTY; }/* 检查序数 */if (_IOC_NR(cmd) > IOC_MAXNR) { pr_err("[%s] command numer [%d] exceeded!\n", __func__, _IOC_NR(cmd));return -ENOTTY;}    /* 检查访问模式 */if (_IOC_DIR(cmd) & _IOC_READ)ret= !access_ok(VERIFY_WRITE, (void __user *)arg, \_IOC_SIZE(cmd));else if (_IOC_DIR(cmd) & _IOC_WRITE)ret= !access_ok(VERIFY_READ, (void __user *)arg, \_IOC_SIZE(cmd));if (ret)return -EFAULT;switch(cmd) {/* 初始化设备 */case IOCINIT:init();break;/* 读寄存器 */case IOCGREG:ret = copy_from_user(&msg, \(struct msg __user *)arg, sizeof(my_msg));if (ret) return -EFAULT;msg->data = read_reg(msg->addr);ret = copy_to_user((struct msg __user *)arg, \&msg, sizeof(my_msg));if (ret) return -EFAULT;break;/* 写寄存器 */case IOCWREG:ret = copy_from_user(&msg, \(struct msg __user *)arg, sizeof(my_msg));if (ret) return -EFAULT;write_reg(msg->addr, msg->data);break;default:return -ENOTTY;}return 0;
}

3、ioctl-test.c，运行在用户空间的测试程序：

// ioctl-test.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h> #include "ioctl-test.h"int main(int argc, char **argv)
{int fd;int ret;struct msg my_msg;fd = open("/dev/ioctl-test", O_RDWR);if (fd < 0) {perror("open");exit(-2);}/* 初始化设备 */ret = ioctl(fd, IOCINIT);if (ret) {perror("ioctl init:");exit(-3);}/* 往寄存器0x01写入数据0xef */memset(&my_msg, 0, sizeof(my_msg));my_msg.addr = 0x01;my_msg.data = 0xef;ret = ioctl(fd, IOCWREG, &my_msg);if (ret) {perror("ioctl read:");exit(-4);}/* 读寄存器0x01 */memset(&my_msg, 0, sizeof(my_msg));my_msg.addr = 0x01;ret = ioctl(fd, IOCGREG, &my_msg);if (ret) {perror("ioctl write");exit(-5);}printf("read: %#x\n", my_msg.data);return 0;
}
