Matlab曲线绘制详解

article/2025/8/15 4:17:18

Matlab画图详解

　　连续曲线-plot

　　plot()函数是一个非常常见的画图函数，一般用来画连续的曲线。具体用法如下：
　　plot（y）：y为纵坐标的值（一个1*n矩阵），y的index作为横坐标。
　　plot（x，y）： x为横坐标，y为对应纵坐标。
　　plot（x，y，’r*-‘）：前面的相同，后面’r*-‘表示曲线为红色，点处为*型，用-连接各点。
　　plot（x1，y1，’r*-‘，x2，y2，’g.-‘）：同时画两条曲线。

　　figure（）：打开一个窗口，一般要画多个曲线是，通过figure打开一个相应的窗口，然后在窗口上画图，若是只有一张，直接用plot就行，会默认打开一个窗口，多张图若是不用figure，则后面的曲线会覆盖前面的。括号里的为数字表示figure数。一个figure可以不用括号直接figure；
　

　　上面有用到曲线的形式，颜色，点的形状，线的形式。各参数的可选元素如下：

           b     blue          .     point              -     solidg     green         o     circle             :     dottedr     red           x     x-mark             -.    dashdot c     cyan          +     plus               --    dashed   m     magenta       *     star             (none)  no liney     yellow        s     squarek     black         d     diamondw     white         v     triangle (down)^     triangle (up)<     triangle (left)>     triangle (right)p     pentagramh     hexagram

　　xlabel(”)：在x坐标下方的文字说明。
　　ylabel(”)：在y坐标左方的文字说明，只对当前窗口有效。（都可以添加属性，但不使用这种方式，后面介绍另外一个方式）
　　axis([XMIN XMAX YMIN YMAX])：设置x和y坐标轴的范围。（不设置的话根据输入值系统自动选取区间）
　　subplot(n,m,k)：将一个窗口细分为n*m个小窗口，k为第k个窗口，每个窗口可以画一个曲线。
　　title(”)：在曲线上面写标题。
　　text(x，y，”)：在点（x，y）处添加文本说明。
　　
　　离散曲线-stem
　　
　　stem( )：与plot的应用方式基本相同，区别在于plot画的是连续的曲线，而stem画的是离散的曲线。

　　semilogx( )：与plot用法相似，区别在于x坐标为指数坐标轴。
　　semilogy( )：与plot用法相似，区别在于y坐标为指数坐标轴。

　　上面具体介绍了常见的一些画图函数和相应的功能，下面通过实际的代码了解其实际应用过程。

y1 = [1,5,7,9,2,5,1,3,9,5];
y2 = [8,5,6,9,4,6,9,2,3,6];
y3 = [2,3,6,4,7,9,2,8,3,9];
y4 = [3,6,8,9,2,7,1,5,9,2];
x2 = [1,3,5,7,9,11,13,15,17,19];
x3 = [1,2,3,4,5,6,7,8,9,10];
x4 = [1,2,3,4,5,6,8,9,10,13];
figure(1);

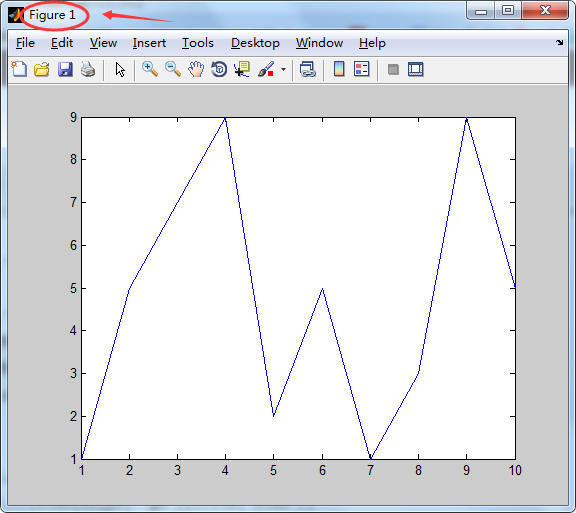

plot(y1);
figure(2);

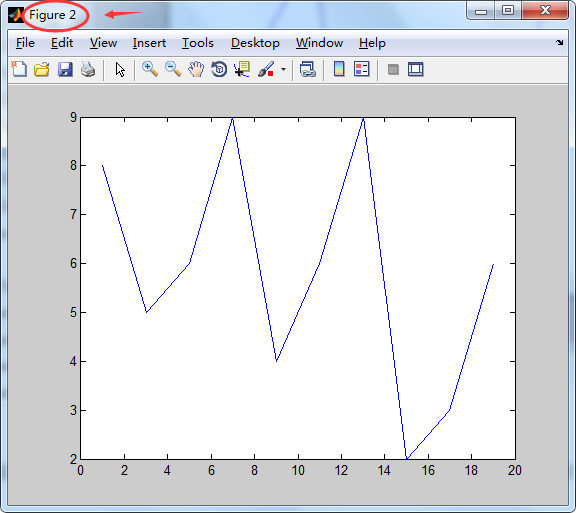

plot(x2,y2);
figure(3);

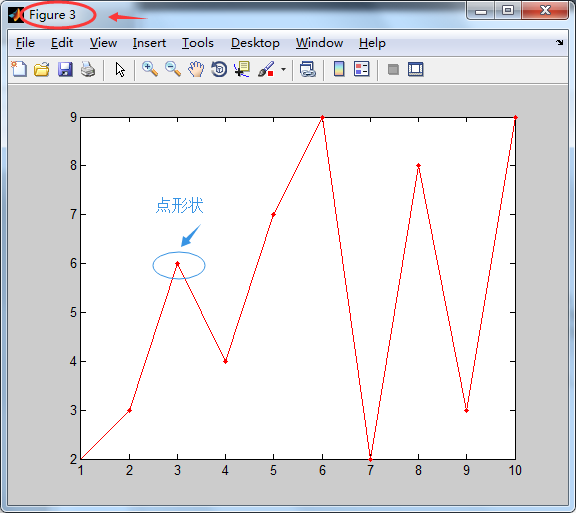

plot(x3,y3,'r.-');
figure(4);

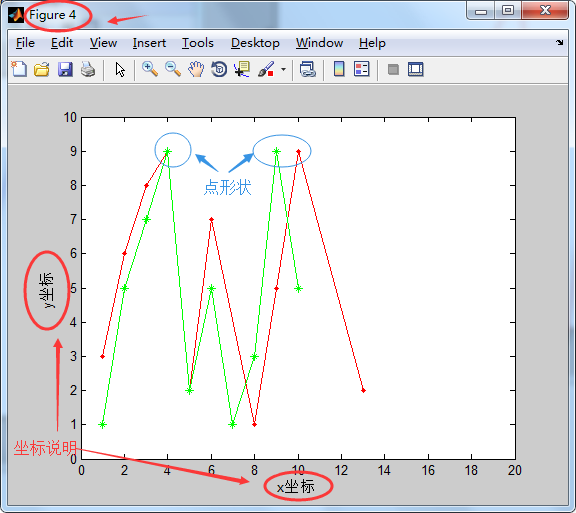

plot(x4,y4,'r.-',xxx,yy,'g*-');
xlabel('x坐标');
ylabel('y坐标');
axis([0 20 0 10]);figure;
subplot(2,2,1);stem(y1,':r*');title('stem');
subplot(2,2,2);stem(x2,y2,'-gx');title('stem');
subplot(2,2,3);semilogx(x3,y3);title('semilogx');text(1,5,'说明');
subplot(2,2,4);semilogy(x4,y4);title('semilogy');

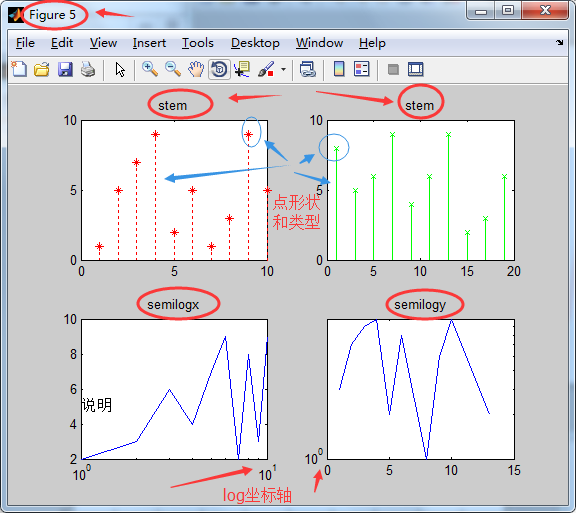

这里画了５个图，下面是具体的结果，可以参照个函数的参数，查看其具体的过程：

　　　这里写图片描述

　　　这里写图片描述
　　　
　　　
Matlab曲线编辑

　　上面介绍了一些常用的画图函数和一些对应的属性设置方法。当对曲线有一些特别的要求时，用上面的函数设置比较麻烦，而且不直观，下面介绍Matlab曲线的编辑方式。

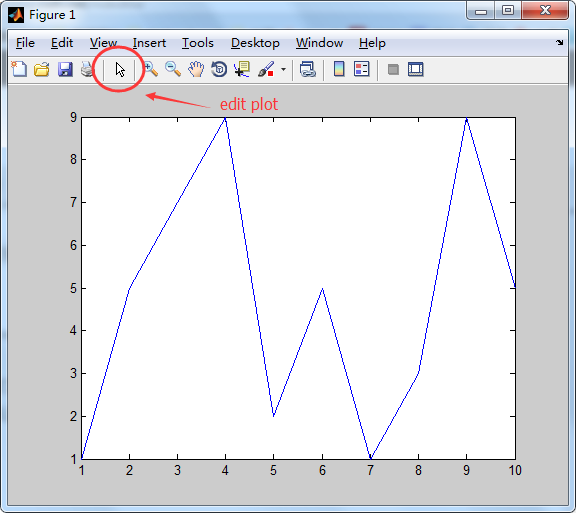

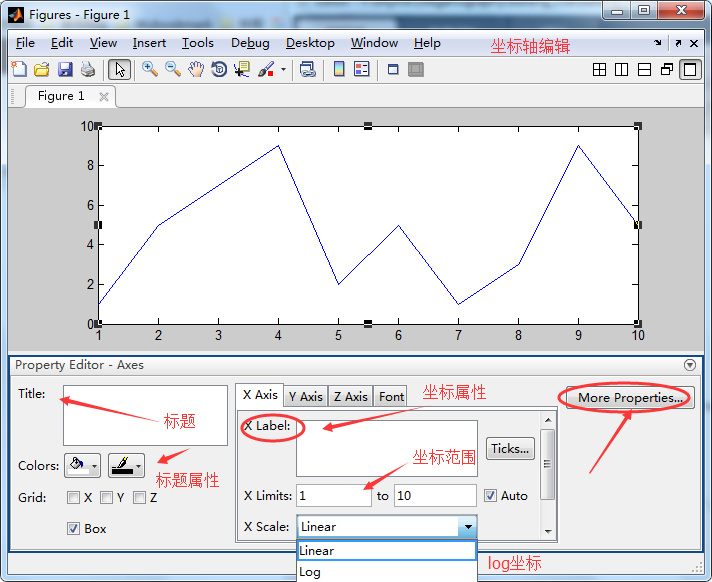

　　方法如下：当获取了一个曲线时，点击窗口上的一个小箭头（edit plot），双击曲线，既可以进入曲线的编辑状态了。在曲线的编辑状态下，点击坐标轴可以对坐标轴编辑，点击曲线可以对曲线进行编辑。下面有相应图示：
　　　这里写图片描述
