实际举例：
GPIO_Write(GPIOC,~(1<<(leds+7))); //写入c端口为000000001
GPIO_SetBits(GPIOD,GPIO_Pin_2); //使输出有效
GPIO_ResetBits(GPIOD,GPIO_Pin_2); //进行锁存
- 先开锁存器还是先给IO数据呢？
其实两个照现象来看的话都可以，但是实则不然，573在里面起到了关键作用，我们就来分析下573。
给锁存器的LE（N—LE，对应PD2）管脚一个上升沿脉冲即可把对应的电平锁存到锁存器的输出端（Q1~Q8），从而控制LED。
详见锁存器的datasheet
换句话说，只要有一个从低到高的脉冲，就会直接把输入端的数据给输出端，所以更准确来说应该在开锁存器前把数据准备好，然后再拉高LE，锁存完毕后再拉低LE为下次锁存做准备。
你可能会有疑问，连续拉高和拉低，之间的间隔够不够锁存完数据，这个口说无凭，需要参考手册咯。
最小24ns，而STM32使用8M晶振的话，一个机器周期大概是1/8M=125ns，所以完全够用，不必担心的！
总线是指一条线上存在多个设备，但是每次只会让一个设备工作的线路

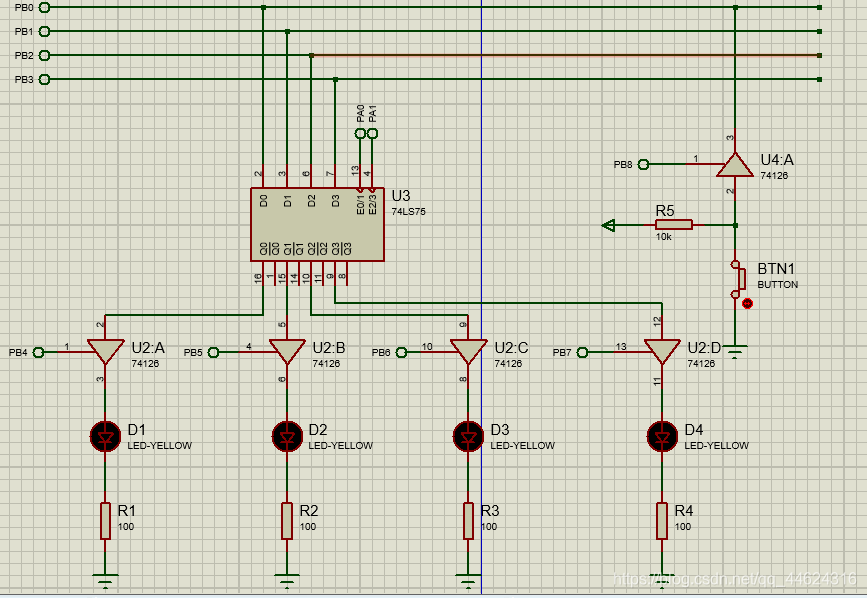

其中PB0充当总线，使用的是STM32F103R6，使用的锁存器是74LS75.

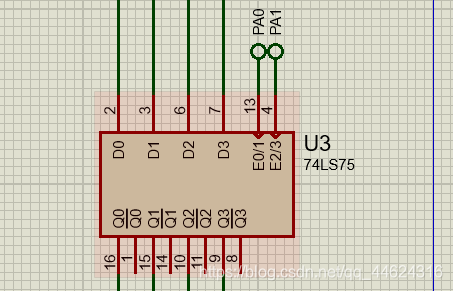

这里主要看一下这个锁存器的使用：D0,D1,D2,D3是输入，Q0~Q3是输出，输出有八个接口，其余四个是Q0 ~ Q3的非，就是相反的。E0/1是控制D0,D1输出是否有效的使能端，为高时有效，为低时无效。E2/3时控制D2,D3输出是否有效的使能端。同理为高有效，为低无效。
效果实现：
