NIFI 入门使用

1. Kettle与NIFI差异

Kettle 介绍

Kettle是一款国外开源的ETL工具，纯java编写，可以在Window、Linux、Unix上运行，绿色无需安装，数据抽取高效稳定。
Kettle 中文名称叫水壶，该项目的主程序员MATT 希望把各种数据放到一个壶里，然后以一种指定的格式流出。
Kettle这个ETL工具集，它允许你管理来自不同数据库的数据，通过提供一个图形化的用户环境来描述你想做什么，而不是你想怎么做。
Kettle中有两种脚本文件，transformation和job，transformation完成针对数据的基础转换，job则完成整个工作流的控制。
Kettle有三个主要组件：Spoon、Kitchen、Pan
- Spoon：是一个图形化的界面，可以让我们用图形化的方式开发转换和作业。windows选择Spoon.bat；Linux选择Spoon.sh
- Kitchen：利用Kitchen可以使用命令行调用Job
- Pan：利用Pan可以用命令行的形式调用Trans
- Carte：Carte是一个轻量级的Web容器，用于建立专用、远程的ETL Server。

Kettle常用功能

Kettle常用在处理关系型数据库（RDBMS）：mysql、oracle、gbase、国产达梦等各种数据库，也可以处理非关系型数据库：elasticsearch、hdfs等数据存储。主要是对数据进行处理操作，常用的功能如下：

（1）全量数据迁移：

就是将某个或多个表或库中的数据进行迁移，可以跨库，也可以同库迁移。速度比较快，性能稳定。

（2）增量数据迁移：

就是对某个表中的数据按照一定的设计思路，根据int的自增主键或datetime的时间戳实现增量数据迁移，并且可以统计增量数据量。速度比较快，性能稳定。

（3）解析xml文件（单个、批量）：

可以通过读取本地或远程服务器中的单个、批量xml文件进行解析，高效率的实现xml数据解析入库。

（4）解析JSON数据：

可以零代码通过jsonPath快速完成JSON数据解析，高效率实现JSON解析数据入库。

（5）数据关联比对：

可以将多个数据库根据一定的业务字段进行关联，尤其是针对单表百万、千万级别上的数据比对，普通sql实现困难，可以通过KETTLE方便高效的完成数据关联比对功能。

（6）数据清洗转换：

可以通过KETTLE中设计一定的判断流程，在数据流中逐条对数据进行业务判断和过滤，实现数据清洗转换的功能。

NIFI 介绍

Apache NiFi 是一个易于使用、功能强大而且可靠的数据拉取、数据处理和分发系统，用于自动化管理系统间的数据流。
它支持高度可配置的指示图的数据路由、转换和系统中介逻辑，支持从多种数据源动态拉取数据。
NiFi原来是NSA(National Security Agency [美国国家安全局])的一个项目，目前已经代码开源，是Apache基金会的顶级项目之一
NiFi基于Web方式工作，后台在服务器上进行调度。
用户可以为数据处理定义为一个流程，然后进行处理，后台具有数据处理引擎、任务调度等组件。

NiFi 核心概念

Nifi 的设计理念接近于基于流的编程 Flow Based Programming。
FlowFile：表示通过系统移动的每个对象，包含数据流的基本属性
FlowFile Processor（处理器）：负责实际对数据流执行工作
Connection（连接线）：负责不同处理器之间的连接，是数据的有界缓冲区
Flow Controller（流量控制器）：管理进程使用的线程及其分配
Process Group（过程组）：进程组是一组特定的进程及其连接，允许组合其他组件创建新组件

NIFI 特性

可视化命令与控制
设计，控制，反馈和监测之间的无缝体验
高度可配置
损失容忍vs保证交付
低延迟vs高吞吐量
动态优先
流可以在运行时修改
数据回压
数据溯源
从头到尾跟踪数据流
为可扩展而设计
建立自己的处理器和更多
快速开发和有效的测试
安全
SSL，SSH，HTTPS，加密内容等
多租户授权和内部授权/策略管理

nifi是将数据转换成一种流的形式在各种处理器之间进行处理转换的etl工具，它通过可视化可操作的用户界面来编辑数据，更加直观有效。

kettle 是C/S 架构，NiFi是基于WEB的B/S架构，方便集成。

2. NIFI的优点

可视化的UI界面，各个模块组件之间高度可配置，且每个流程都有监控，可以通过界面直观的看到各个数据处理模块之间的数据流转情况，分析出程序性能瓶颈。
数据流可以在UI界面自由拖拽和拓展，各模块之间相互独立，互不影响。
可以在处理耗时的地方创建多个处理模块并行执行，提升处理速度。类似于代码中加入了多线程，但相对于修改代码，界面配置操作十分简单。
修改方便，任意模块都可以在数据流转过程中随时启停，任意处理模块都可以实现热插拔。数据流流向随时可变。
NiFi的对处理模块有对应的retry机制和错误分发机制，且可配置性强。
NiFi基于组件的热插拔部署，方便集成自定义组件
NiFi支持缓冲所有排队的数据，以及在这些队列达到指定限制时提供背压的能力，或者在数据达到指定年龄（其值已经消失）时使数据老化
具有多种现有组件可以提供数据抽取转换流程
NiFi 可以进行集群部署，横向扩展，提高系统吞吐量

3. NIFI的缺点

各个步骤中间结果落地导致磁盘IO成为Nifi的瓶颈，这个缺点在数据冗余量越大的时候表现的越明显。
在实现特定业务场景现有组件不能满足或实现复杂，需自定义开发组件

4. 单机部署 NIFI

上传Apache NIFI包到Linux上，解压安装包；或者将你的本地作为服务器，直接解压zip包。
在解压的目录下，找到conf目录，编辑bootstrap.conf文件，修改NIFI的内存配置，默认的值比较小，比如这里我改成启动2g，最大10g
```
java.arg.2=-Xms2g
java.arg.3=-Xmx10g
```

在解压的目录下，找到bin目录，可以看到里面有一些脚本

dump-nifi.bat
nifi-env.bat
nifi-env.sh
nifi.sh
run-nifi.bat
status-nifi.bat

在解压的目录下，找到conf目录，编辑nifi.properties文件，修改端口号，默认为8080
```
nifi.web.http.port=8080
```

Linux或者Mac，使用nifi.sh start启动NIFI，nifi.sh stop停止NIFI，nifi.sh restart重启NIFI。

Windows下，直接双击run-nifi.bat即可，退出的时候关闭运行窗口就可以了。

5. 集群部署 NIFI

NiFi采用Zero-Master Clustering范例。集群中的每个节点对数据执行相同的任务，但每个节点都在不同的数据集上运行。其中一个节点自动选择（通过Apache ZooKeeper）作为集群协调器。然后，群集中的所有节点都会向此节点发送心跳/状态信息，并且此节点负责断开在一段时间内未报告任何心跳状态的节点。此外，当新节点选择加入群集时，新节点必须首先连接到当前选定的群集协调器，以获取最新流。如果群集协调器确定允许该节点加入（基于其配置的防火墙文件），则将当前流提供给该节点，并且该节点能够加入群集，假设节点的流副本与群集协调器提供的副本匹配。如果节点的流配置版本与群集协调器的版本不同，则该节点将不会加入群集。

zookeeper：NIFI内置zookeeper

编辑实例中，conf/nifi.properties文件，不同节点改成对应内容，内容如下：

nifi.state.management.configuration.file=./conf/state-management.xml
nifi.state.management.provider.local=local-provider
nifi.state.management.provider.cluster=zk-provider
#  指定此NiFi实例是否应运行嵌入式ZooKeeper服务器，默认是false
nifi.state.management.embedded.zookeeper.start=true
nifi.state.management.embedded.zookeeper.properties=./conf/zookeeper.properties # 3个节点分别是8081 8082 8083
nifi.web.http.port=8081# 如果实例是群集中的节点，请将此设置为true。默认值为false
nifi.cluster.is.node=true
# 3个节点分别是9081 9082 9083
nifi.cluster.node.protocol.port=9081# 3个节点分别是6341 6342 6343
nifi.cluster.load.balance.port=6341# 连接到Apache ZooKeeper所需的连接字符串。这是一个以逗号分隔的hostname：port对列表
nifi.zookeeper.connect.string=localhost:2181,localhost:2182,localhost:2183

修改zookeeper.properties

# 3个节点都一样
server.1=localhost:2111:3111;2181
server.2=localhost:2222:3222;2182
server.3=localhost:2333:3333;2183

修改state-management.xml(3个节点都一样)

<cluster-provider><id>zk-provider</id><class>org.apache.nifi.controller.state.providers.zookeeper.ZooKeeperStateProvider</class><property name="Connect String">localhost:2181,localhost:2182,localhost:2183</property><property name="Root Node">/nifi</property><property name="Session Timeout">10 seconds</property><property name="Access Control">Open</property>
</cluster-provider>

在3个节点的NIFI目录下(bin目录同级)，新建state/zookeeper,zookeeper文件夹里新建文件myid，3个节点分别写入1,2,3
```
#3个节点分别写入 1 2 3
echo 1 > myid
```
分别启动所有节点

6. 数据同步（表字段相同）

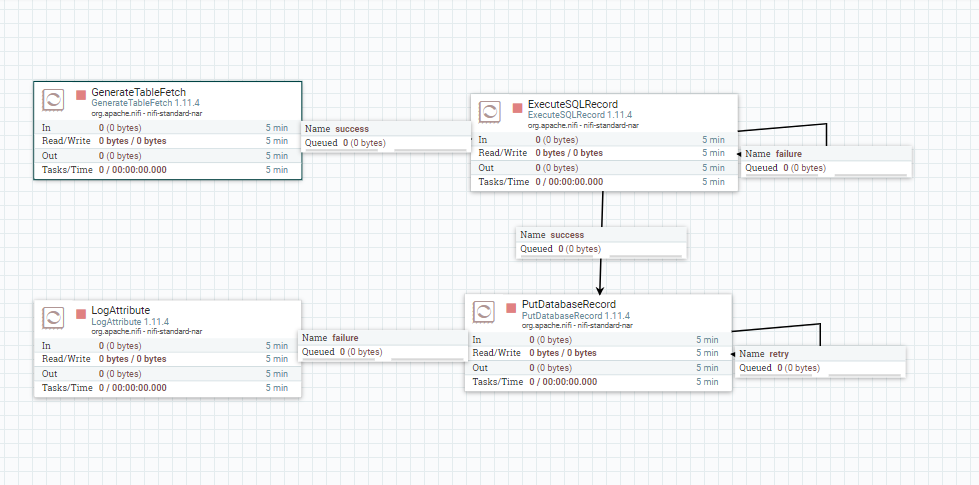

整体流程如下：

GenerateTableFetch --> ExecuteSQLRecord --> PutDatabaseRecord --> LogAttribute

在这里插入图片描述

GenerateTableFetch组件：从源表中生成获取行的“页”的SQL select查询。分区大小属性以及表的行数决定页面和生成的流文件的大小和数量。此外，可以通过设置最大值列来实现增量获取，这将导致处理器跟踪列的最大值，从而只获取那些列的值超过观察到的最大值的行

在这里插入图片描述

ExecuteSQLRecord组件：执行提供的SQL选择查询。查询结果将转换为所指定格式输出。使用流，因此支持任意大的结果集。

在这里插入图片描述

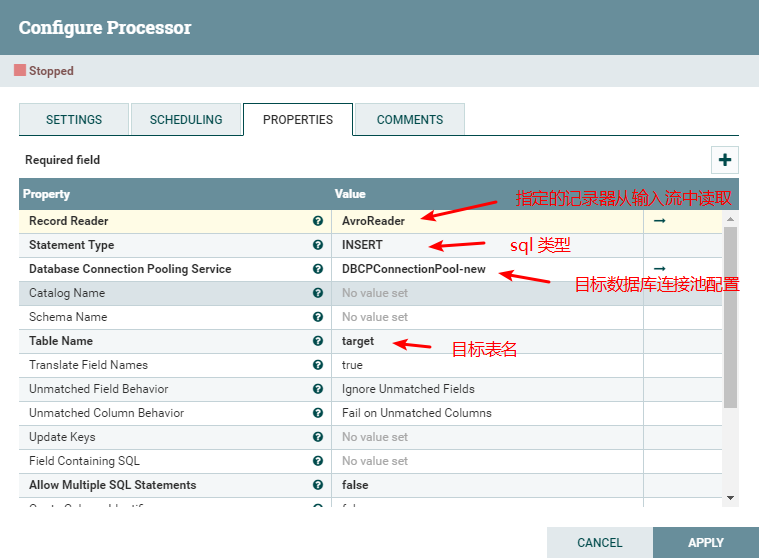

PutDatabaseRecord组件：使用指定的记录器从传入流文件输入(可能是多个)记录。这些记录被转换为SQL语句，并作为单个批处理执行

在这里插入图片描述

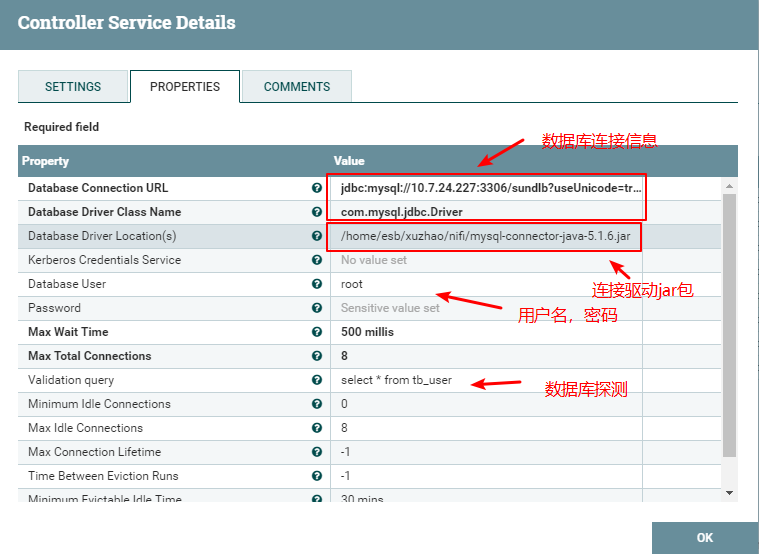

连接池配置DBCPConnectionPool

在这里插入图片描述

7. 数据同步（表字段不相同）

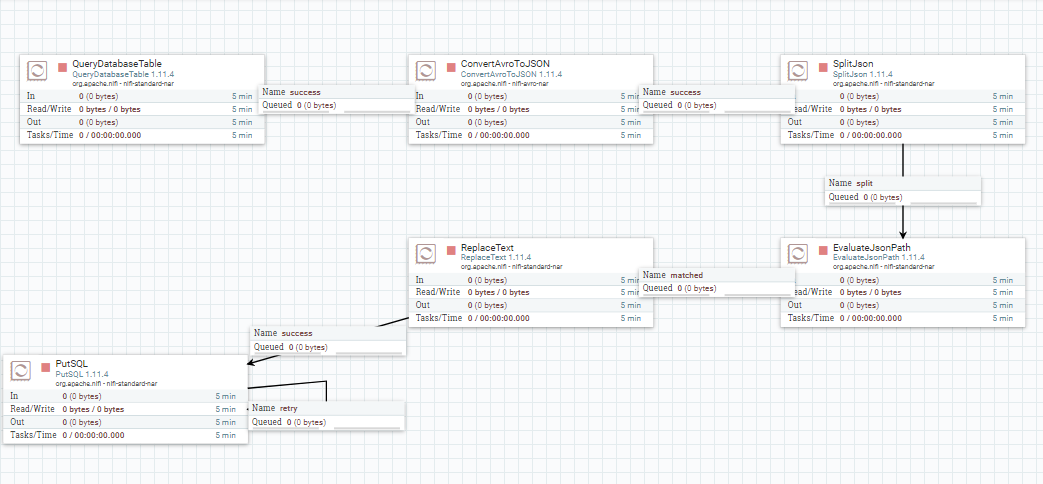

整体流程如下：

QueryDatabaseTable --> ConvertAvroToJSON --> SplitJson --> EvaluateJsonPath --> ReplaceText --> PutSQL

在这里插入图片描述

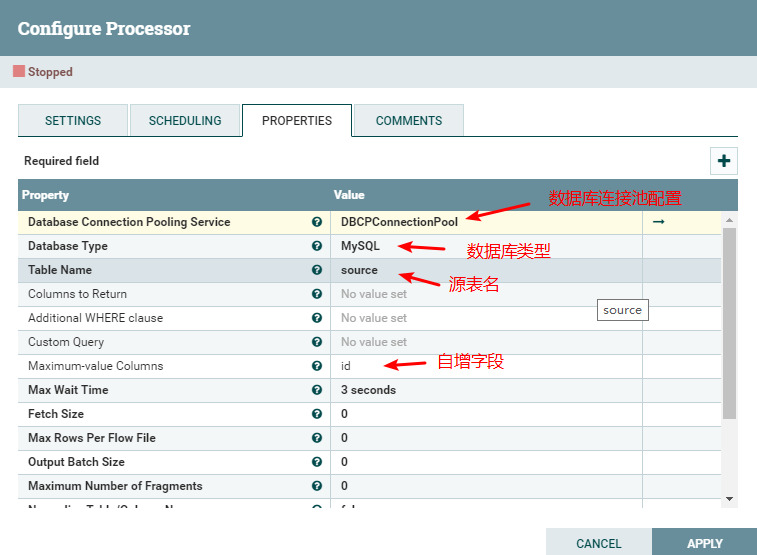

QueryDatabaseTable组件：生成一个SQL select查询，或使用提供的语句，并执行它来获取指定最大值列中值大于之前看到的最大值的所有行。查询结果将转换为Avro格式。

在这里插入图片描述

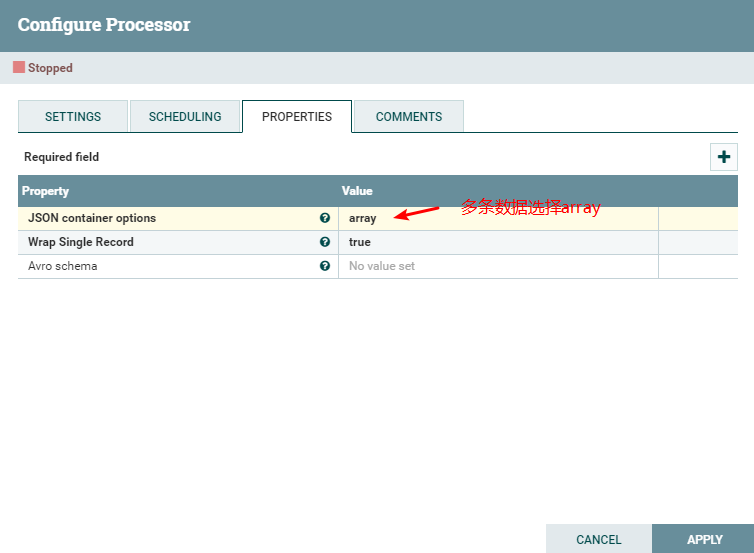

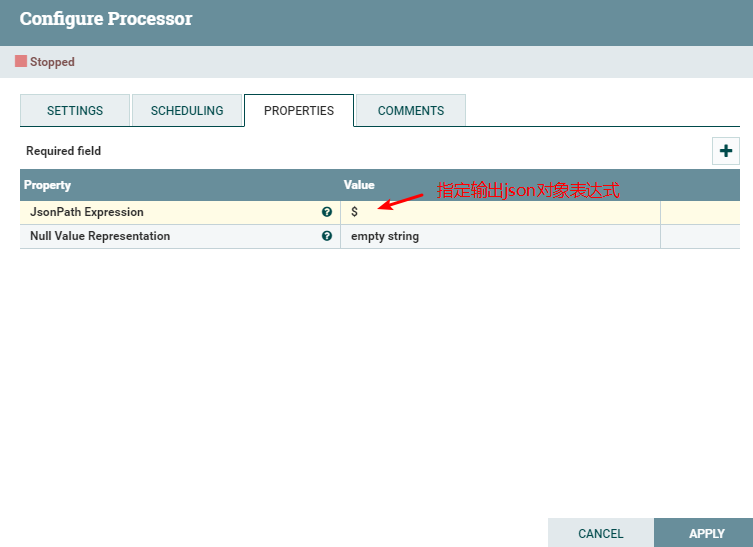

ConvertAvroToJSON组件：将二进制Avro记录转换为JSON对象。这个处理器提供了Avro字段到JSON字段的直接映射，这样得到的JSON将具有与Avro文档相同的层次结构

在这里插入图片描述

SplitJson组件：对于由JsonPath表达式指定的数组元素，将一个JSON文件拆分为多个单独的流文件。每个生成的FlowFile由指定数组的一个元素组成，并传输到关系“split”，同时将原始文件传输到关系“original”。如果没有找到指定的JsonPath，或者没有对数组元素求值，原始文件将被路由到“failure”，并且不生成任何文件。

在这里插入图片描述

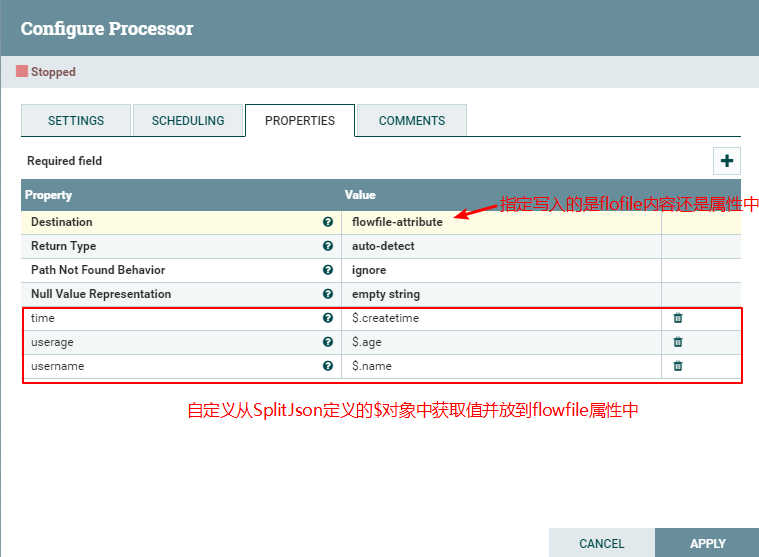

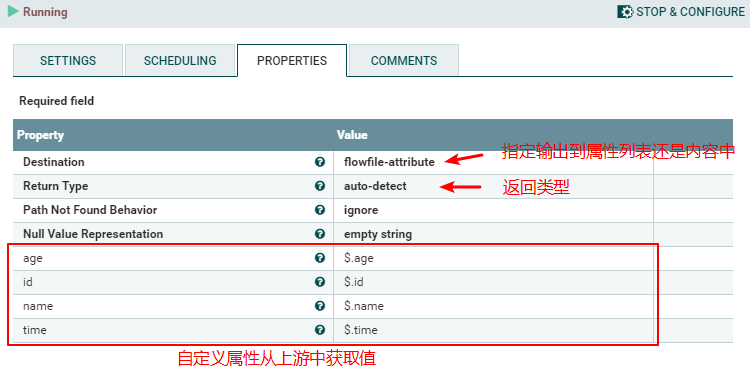

EvaluateJsonPath组件：根据FlowFile的内容评估一个或多个JsonPath表达式。这些表达式的结果将分配给FlowFile属性，或者写入FlowFile本身的内容，具体取决于处理器的配置。

在这里插入图片描述

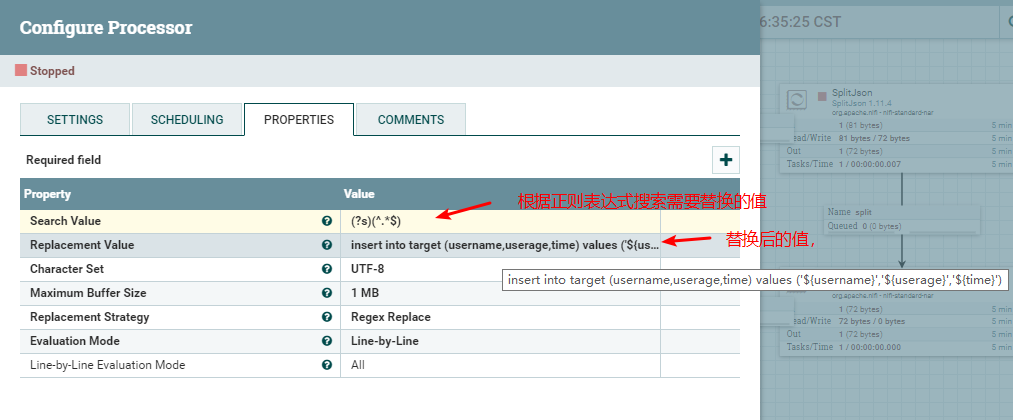

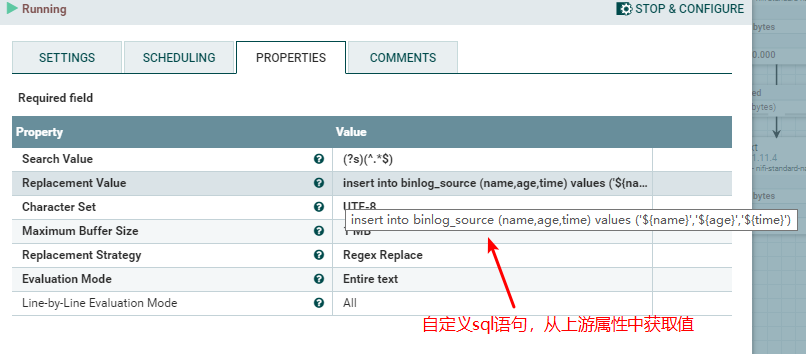

ReplaceText组件：通过对正则表达式(regex)求值并将与正则表达式匹配的内容部分替换为其他值，更新流文件的内容。通过替换成目标表字段的sql语句，数据可以从EvaluateJsonPath组件存放到的attribute属性中获取，获取方式${key},将替换后的sql语句传递到下游PutSql组件中。

在这里插入图片描述

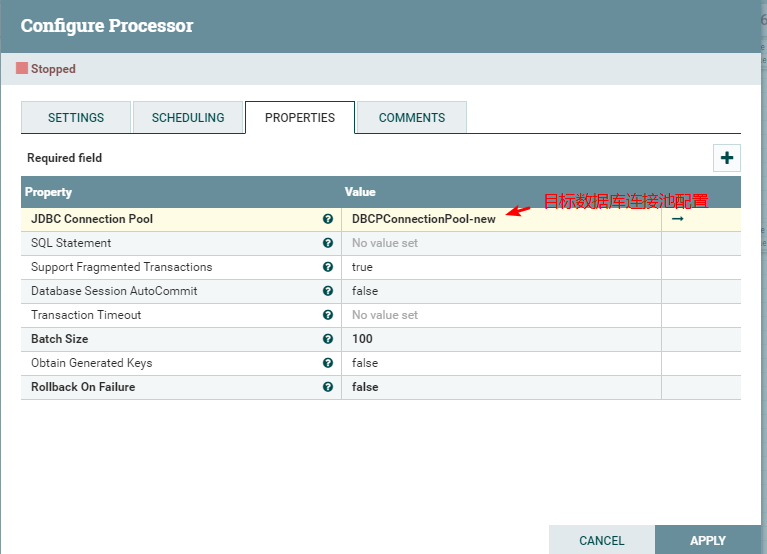

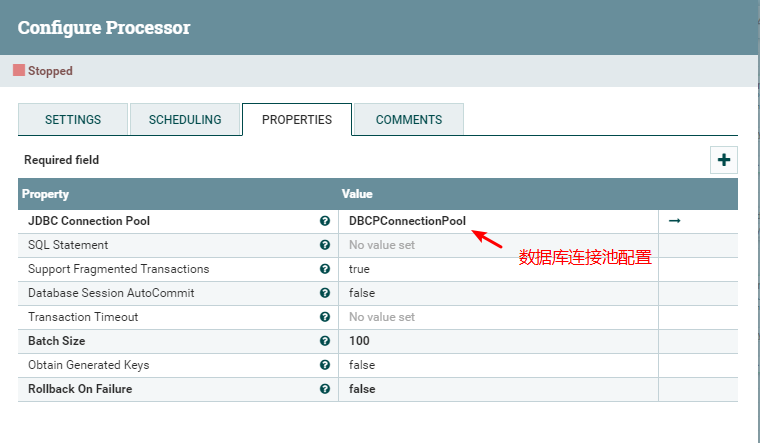

PutSQL组件：执行SQL UPDATE或INSERT命令。传入流文件的内容应该是要执行的SQL命令。

在这里插入图片描述

以上两种数据同步都是基于mysql 到 mysql ，oracle只需要更换数据库连接池配置。

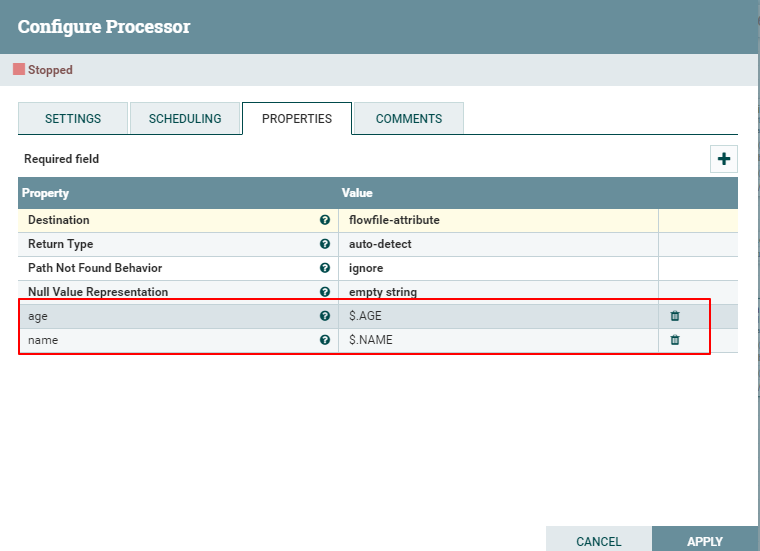

注意：oracle数据同步使用EvaluateJsonPath组件获取属性值时字段名称需要大写

在这里插入图片描述

NIFI 组件之间数据传递时通过队列的方式控制，因此不能控制事务，但如果有一个组件初始化失败时，上游传递下来的队列中的数据是不会被消费，当组件异常修复之后会继续执行队列中的内容。

8. binlog日志采集数据同步

为了不影响业务，可以通过binlog日志对数据库表数据进行同步

整体流程：

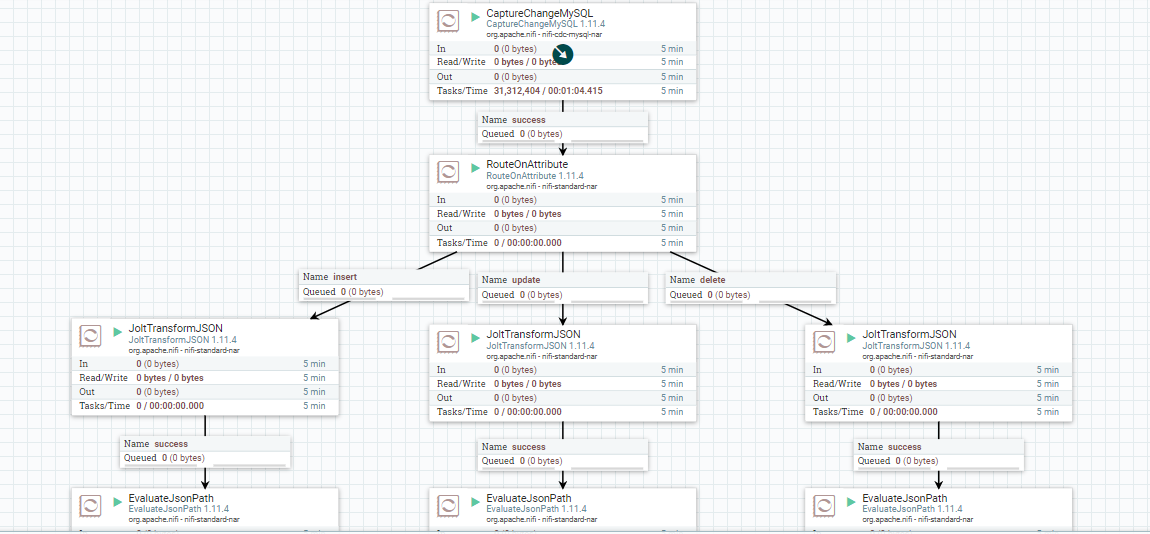

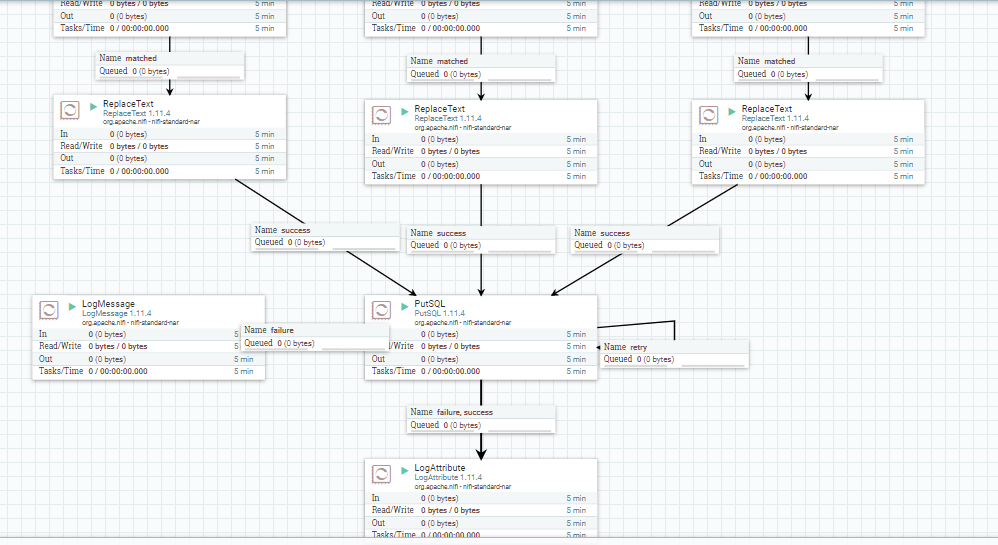

CaptureChangeMySQL --> RouteOnAttribute --> JoltTransformJSON --> EvaluateJsonPath --> ReplaceText --> PutSQL --> LogAttribute

在这里插入图片描述

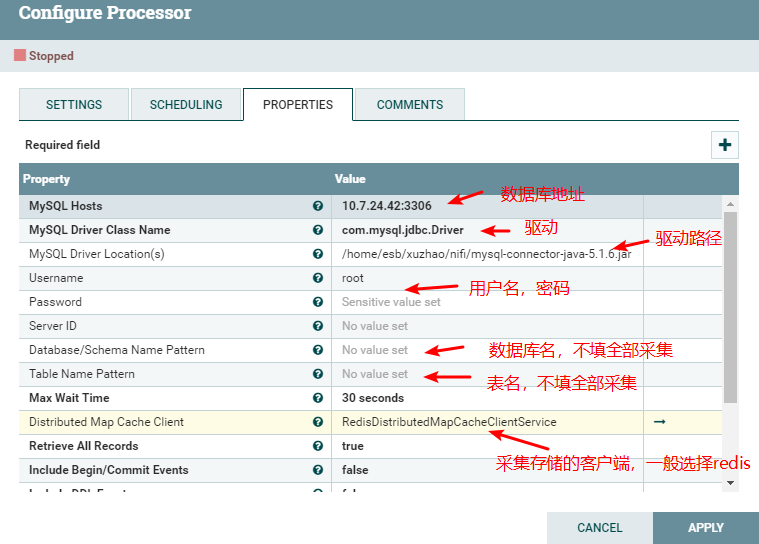

CaptureChangeMySQL组件：从MySQL数据库中检索更改数据捕获(CDC)事件。CDC事件包括插入、更新、删除操作。事件输出为按操作发生时的顺序排列的单个流文件。读取binlog日志路由下游处理

在这里插入图片描述

redis存储客户端配置server服务端

在这里插入图片描述

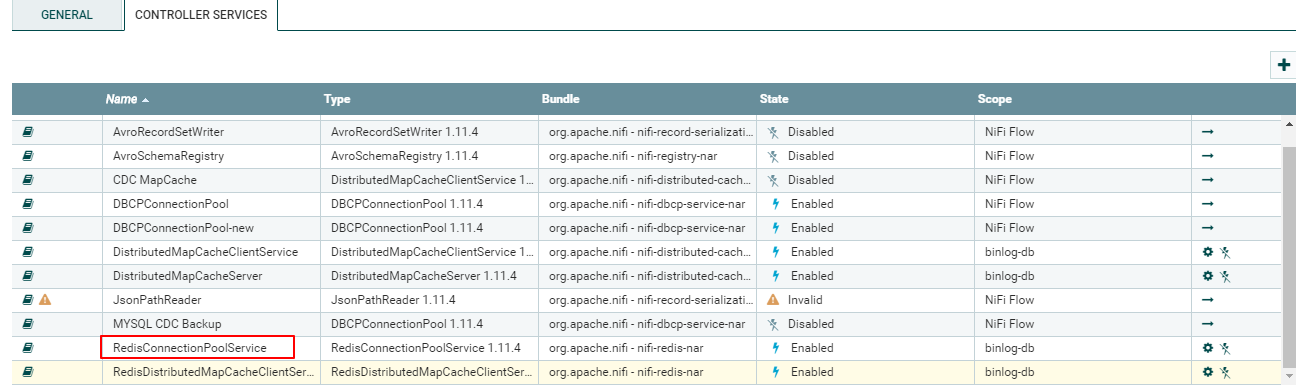

此时你会发现多了一个RedisConnectionPoolService

在这里插入图片描述

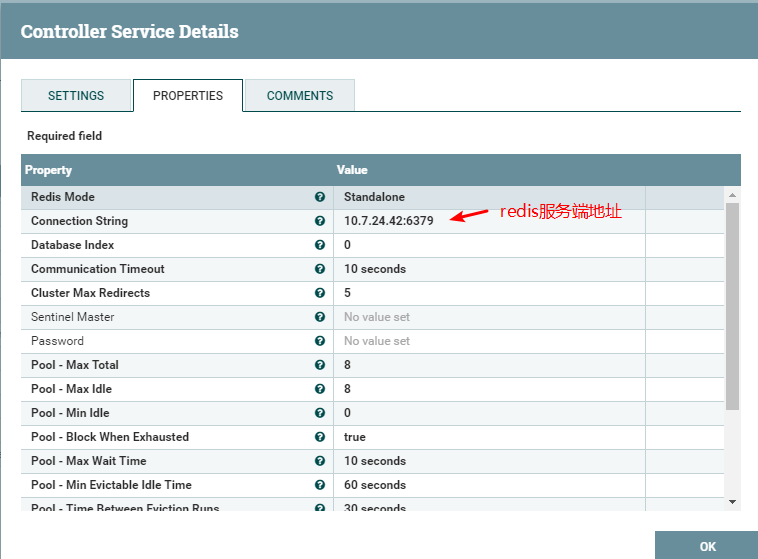

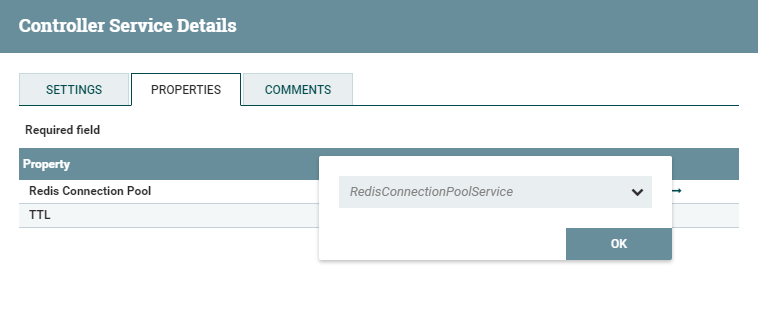

继续配置RedisConnectionPoolService

在这里插入图片描述

最后启动redis服务端和客户端

RouteOnAttribute 组件：根据binlog中含有的类型参数,把binlog记录的日志操作根据类型进行路由处理,提供给不同的下游分支操作

在这里插入图片描述

Routing Strategy:路由策略用默认的Route toProperty name,根据属性名进行路由.添加的自定义属性可以根据业务分发给不同的下游处理器。

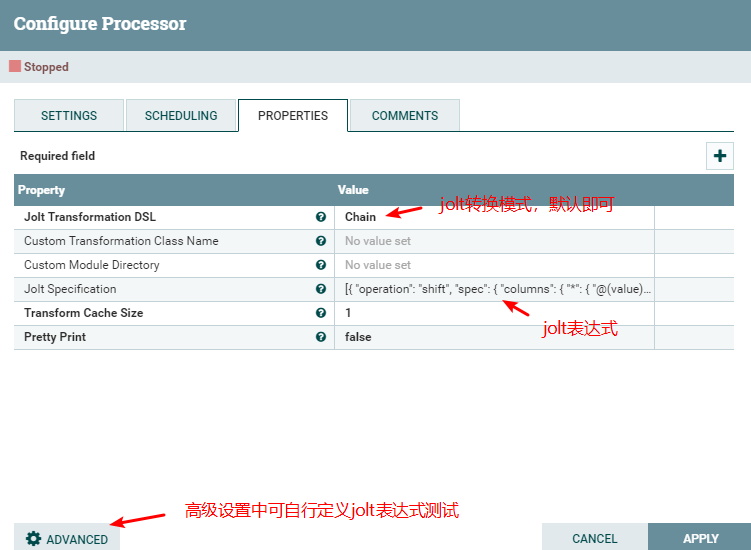

JoltTransformJSON组件：对flowfile JSON有效负载应用一系列的Jolt规范。使用转换后的内容创建一个新的FlowFile，并将其路由到“success”关系。如果JSON转换失败，原始的流文件将被路由到“failure”关系。

在这里插入图片描述

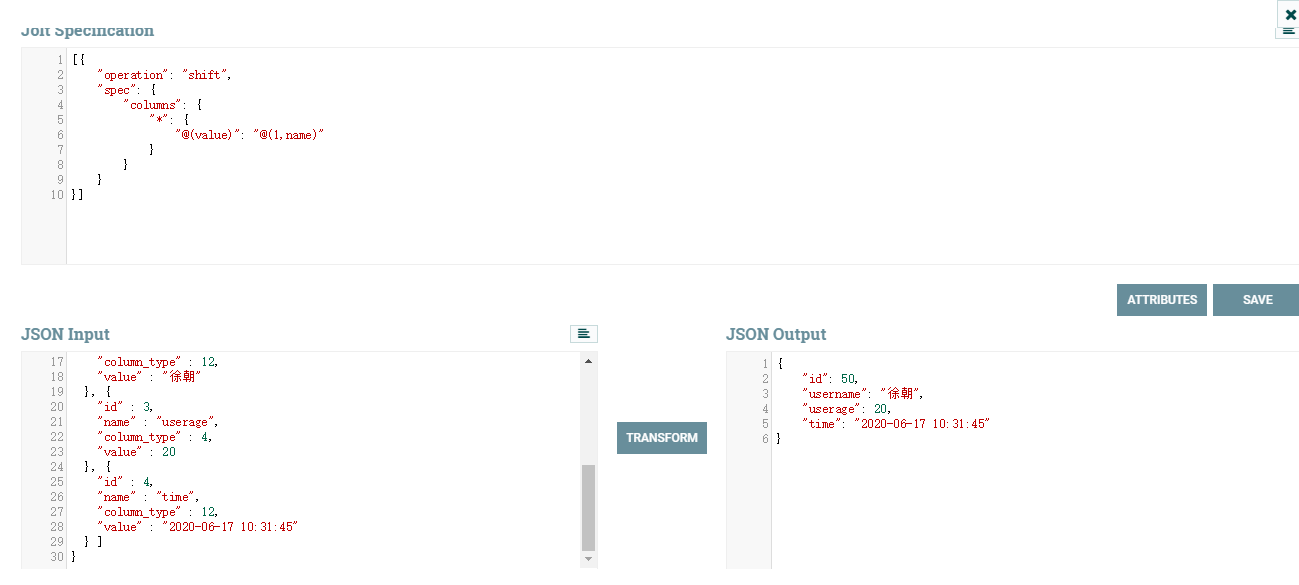

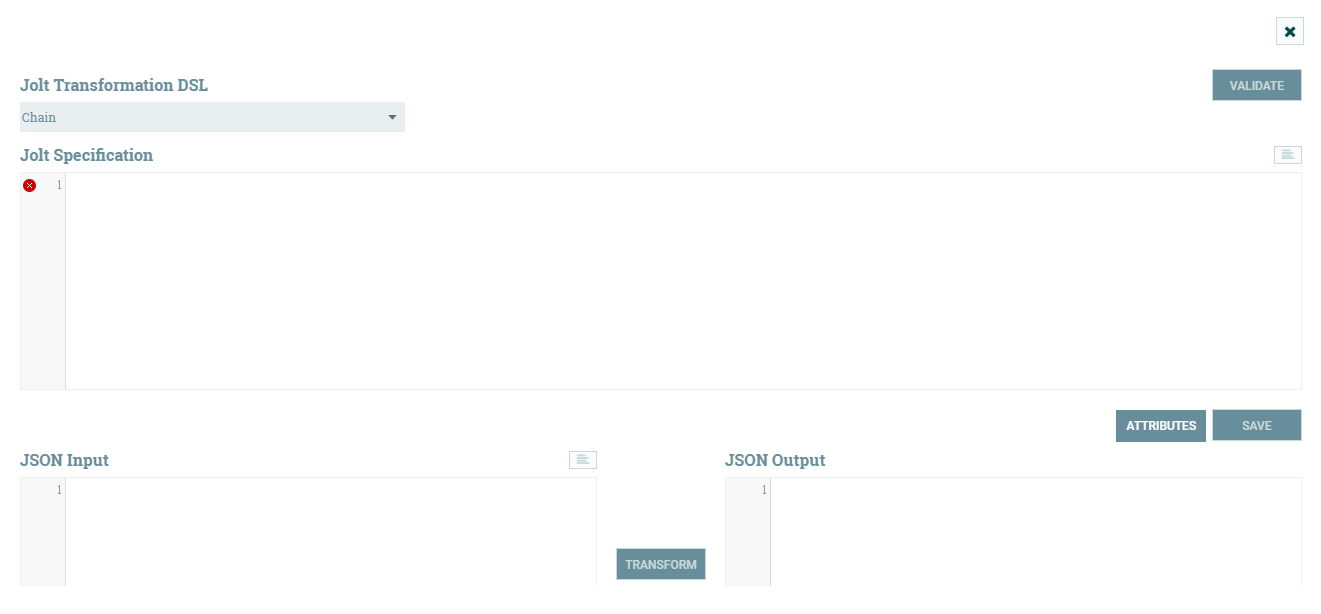

点击高级设置会打开如下图Jolt测试界面
上面有红叉子的那个区域Jolt Specification是填写我们的Jolt语句的;
左下方区域JSON Input是输入要被处理前的Json数据.
右下方区域JSON Output是输出Input被jolt语句处理后的结果.

在这里插入图片描述

Jolt Specification区域输入以下内容

[{"operation": "shift","spec": {"columns": {"*": {"@(value)": "@(1,name)"}}}
}]

“operation”: “shift”:实现整理出key,value格式
“operation”: “modify-default-beta”:实现拼接了一个带前缀字符串的新字段apid,以及value是字符串ap_拼接id的value值.

JSON Input输入以下内容

{"type" : "delete","timestamp" : 1592386594000,"binlog_filename" : "mysql-bin.000001","binlog_position" : 229,"database" : "ipaas","table_name" : "target","table_id" : 33,"columns" : [ {"id" : 1,"name" : "id","column_type" : -5,"value" : 50}, {"id" : 2,"name" : "username","column_type" : 12,"value" : "徐朝"}, {"id" : 3,"name" : "userage","column_type" : 4,"value" : 20}, {"id" : 4,"name" : "time","column_type" : 12,"value" : "2020-06-17 10:31:45"} ]
}

最后点击TRANSFORM按钮查看效果

在这里插入图片描述

测试没问题,可以复制我们调试好的Jolt Specification内容,返回刚才Jolt Specification这里,贴进去保存配置

在这里插入图片描述

PutSQL组件：执行上游传递下来的sql语句

在这里插入图片描述

LogAttribute组件：记录执行日志

在这里插入图片描述

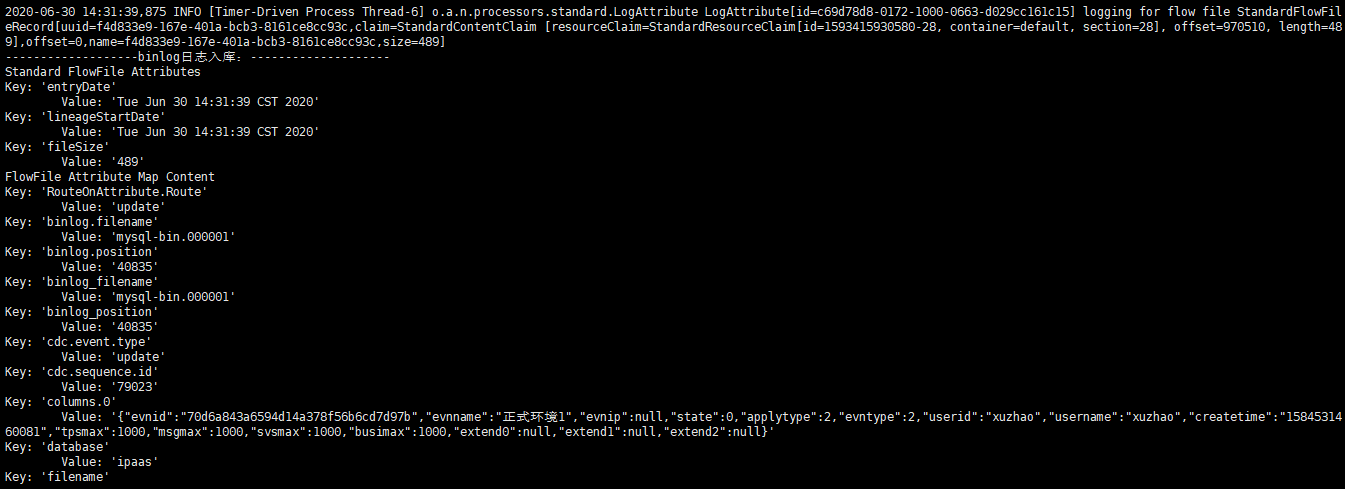

输出结果：

在这里插入图片描述

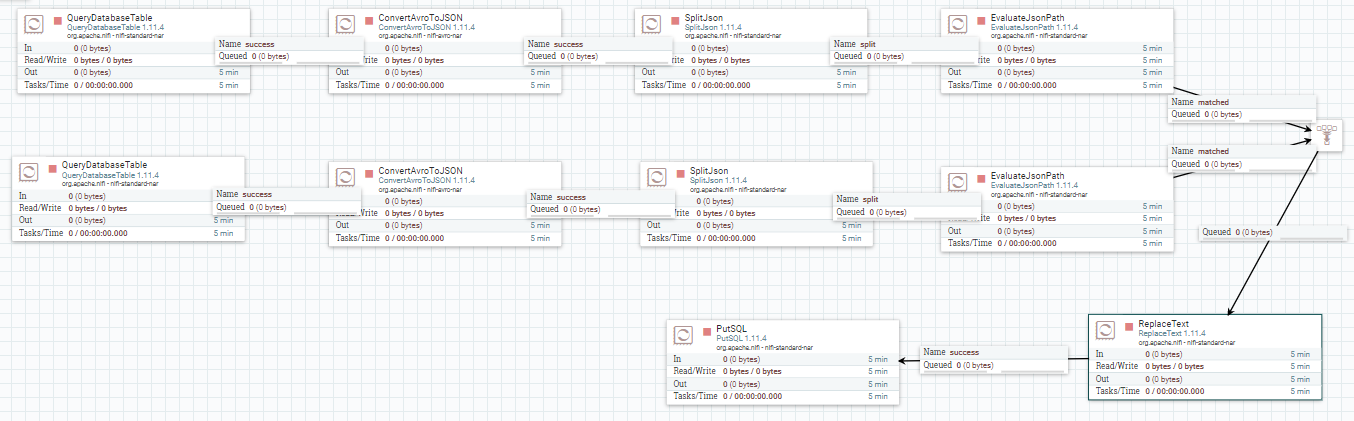

9. 多表分别查询汇总入库（表字段不相同）

完整流程：

在这里插入图片描述

同**数据同步（表字段不同）**分别有多条处理流程将数据查询出来，然后使用funnel组件进行数据合并后统一入库

10. 根据规则字段映射

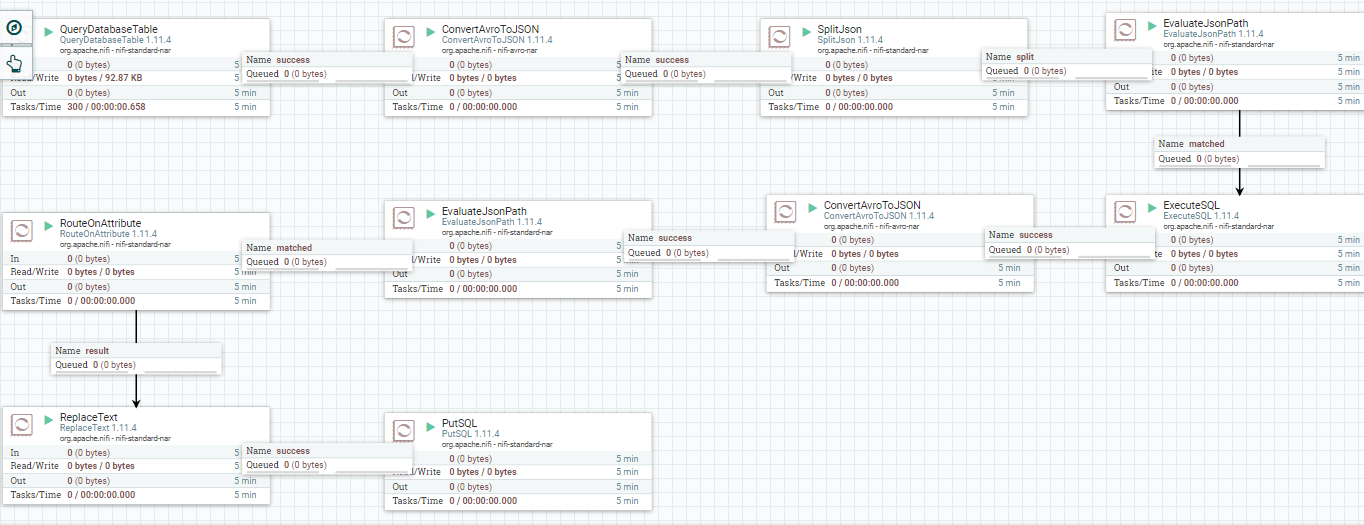

完整流程：

在这里插入图片描述

从源数据表中查询出所有数据转换为json，然后通过SplitJson切分成多个json对象，在通过EvaluateJsonPath组件将值存放到属性列表中，再通过ExecuteSQL组件根据字段映射条件查询规则表并转换为json，再通过EvaluateJsonPath组件将规则表数据也添加到源表数据的属性列表中，再根据RouteOnAttribute组件判断条件路由需要的数据到下游;然后通过ReplaceText组件从属性列表中获取值拼接sql交由下游处理器PutSQL执行。

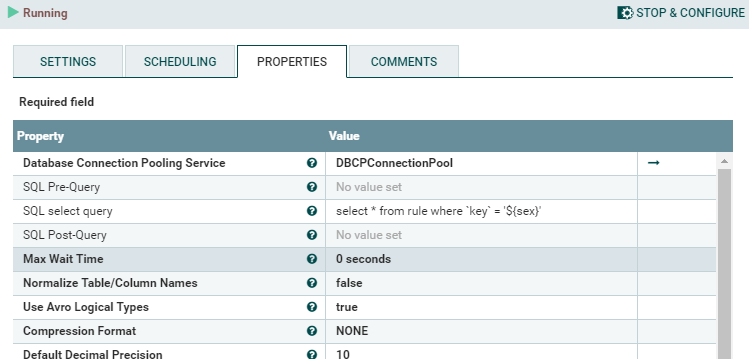

ExecuteSQL组件配置如下：

在这里插入图片描述

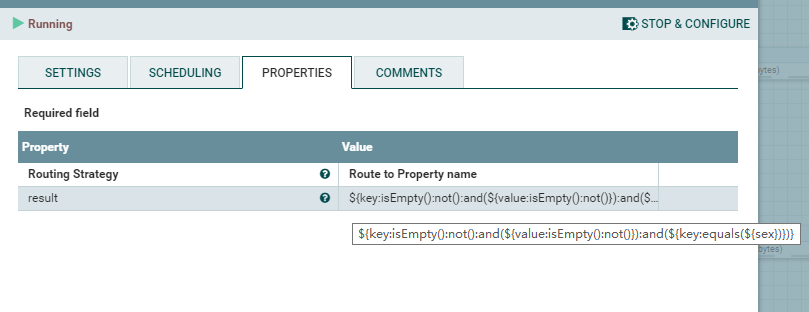

RouteOnAttribute组件配置如下：

自定义添加过滤条件

在这里插入图片描述

11. 自定义组件Nifi Processor

1. 创建Maven工程

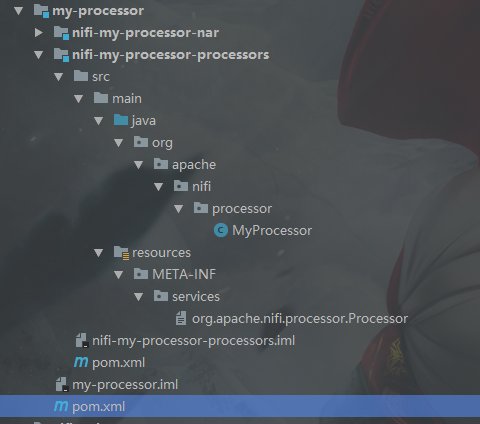

父工程my-processor，子工程nifi-my-processor-nar和nifi-my-processor-processors，这里使用的版本时1.11.4

在这里插入图片描述

my-processor pom文件:

<?xml version="1.0" encoding="UTF-8"?><project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><packaging>pom</packaging><parent><groupId>org.apache.nifi</groupId><artifactId>nifi</artifactId><version>1.11.4</version></parent><groupId>org.apache.nifi</groupId><artifactId>my-processor</artifactId><version>1.11.4</version><name>my-processor</name><!-- FIXME change it to the project's website --><url>http://www.example.com</url><dependencies><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.11</version><scope>test</scope></dependency></dependencies><modules><module>nifi-my-processor-nar</module><module>nifi-my-processor-processors</module></modules></project>

nifi-my-processor-nar pom文件：

<?xml version="1.0" encoding="UTF-8"?><project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><parent><artifactId>my-processor</artifactId><groupId>org.apache.nifi</groupId><version>1.11.4</version></parent><modelVersion>4.0.0</modelVersion><artifactId>nifi-my-processor-nar</artifactId><packaging>nar</packaging><name>nifi-my-processor-nar</name><!-- FIXME change it to the project's website --><url>http://www.example.com</url><properties><maven.javadoc.skip>true</maven.javadoc.skip><source.skip>true</source.skip></properties><dependencies><dependency><groupId>org.apache.nifi</groupId><artifactId>nifi-standard-services-api-nar</artifactId><version>1.11.4</version><type>nar</type></dependency><dependency><groupId>org.apache.nifi</groupId><artifactId>nifi-my-processor-processors</artifactId><version>1.11.4</version></dependency><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.11</version><scope>test</scope></dependency></dependencies></project>

nifi-my-processor-processors pom文件：

<?xml version="1.0" encoding="UTF-8"?><project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><parent><artifactId>my-processor</artifactId><groupId>org.apache.nifi</groupId><version>1.11.4</version></parent><modelVersion>4.0.0</modelVersion><artifactId>nifi-my-processor-processors</artifactId><packaging>jar</packaging><name>nifi-my-processor-processors</name><!-- FIXME change it to the project's website --><url>http://www.example.com</url><dependencies><dependency><groupId>org.apache.nifi</groupId><artifactId>nifi-api</artifactId><version>1.11.4</version><scope>provided</scope></dependency><dependency><groupId>org.apache.nifi</groupId><artifactId>nifi-utils</artifactId><version>1.11.4</version></dependency><dependency><groupId>org.apache.nifi</groupId><artifactId>nifi-mock</artifactId><version>1.11.4</version><scope>test</scope></dependency><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.11</version><scope>test</scope></dependency></dependencies></project>

2. 修改项目编写代码

删除nifi-my-processor-processors子项目中，src/test中的测试文件（打包可能出现错误）

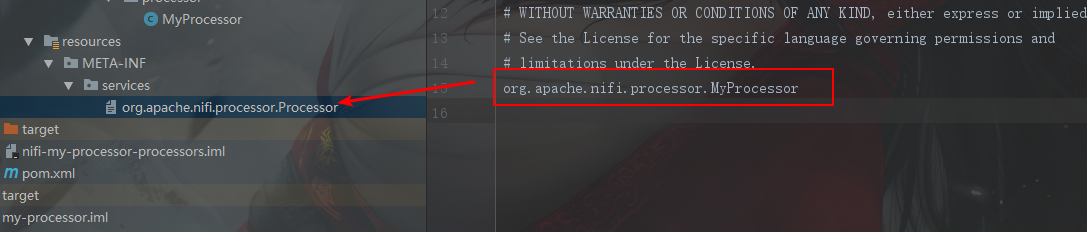

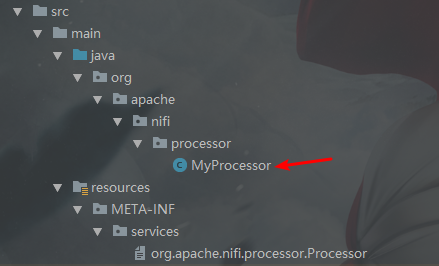

Nifi的要求是在/src/main/resources/META-INF/services/目录下新建一个文件org.apache.nifi.processor.Processor，这个类似于配置文件，指向该Processor所在的目录，比如我的配置文件内容就是

org.apache.nifi.processor.MyProcessor

在这里插入图片描述

代码编写，创建MyProcessor类。其中有设置状态，属性，及处理方法（onTrigger）等

在这里插入图片描述

package org.apache.nifi.processor;import org.apache.nifi.annotation.behavior.ReadsAttribute;
import org.apache.nifi.annotation.behavior.ReadsAttributes;
import org.apache.nifi.annotation.behavior.WritesAttribute;
import org.apache.nifi.annotation.behavior.WritesAttributes;
import org.apache.nifi.annotation.documentation.CapabilityDescription;
import org.apache.nifi.annotation.documentation.SeeAlso;
import org.apache.nifi.annotation.documentation.Tags;
import org.apache.nifi.annotation.lifecycle.OnScheduled;
import org.apache.nifi.components.PropertyDescriptor;
import org.apache.nifi.flowfile.FlowFile;
import org.apache.nifi.processor.exception.ProcessException;
import org.apache.nifi.processor.util.StandardValidators;import java.io.InputStreamReader;
import java.io.StringWriter;
import java.util.*;
import java.util.concurrent.atomic.AtomicReference;/*** @Classname MyProcessor* @Description* @Author xuzhaoa* @Date 2020/7/2 9:49*/
@Tags({"example"})
@CapabilityDescription("Provide a description")
@SeeAlso({})
@ReadsAttributes({@ReadsAttribute(attribute = "", description = "")})
@WritesAttributes({@WritesAttribute(attribute = "", description = "")})
public class MyProcessor extends AbstractProcessor {public static final PropertyDescriptor MY_PROPERTY = new PropertyDescriptor.Builder().name("MY_PROPERTY").displayName("My property").description("Example Property").required(true).addValidator(StandardValidators.NON_EMPTY_VALIDATOR).build();public static final Relationship MY_RELATIONSHIP_SUCCESS = new Relationship.Builder().name("sucess").description("Example relationship Success").build();public static final Relationship MY_RELATIONSHIP_FAILURE = new Relationship.Builder().name("failure").description("Example relationship Failure").build();private List<PropertyDescriptor> descriptors;private Set<Relationship> relationships;@Overrideprotected void init(final ProcessorInitializationContext context) {final List<PropertyDescriptor> descriptors = new ArrayList<PropertyDescriptor>();descriptors.add(MY_PROPERTY);this.descriptors = Collections.unmodifiableList(descriptors);final Set<Relationship> relationships = new HashSet<Relationship>();relationships.add(MY_RELATIONSHIP_SUCCESS);relationships.add(MY_RELATIONSHIP_FAILURE);this.relationships = Collections.unmodifiableSet(relationships);}@Overridepublic Set<Relationship> getRelationships() {return this.relationships;}@Overridepublic final List<PropertyDescriptor> getSupportedPropertyDescriptors() {return descriptors;}@OnScheduledpublic void onScheduled(final ProcessContext context) {}@Overridepublic void onTrigger(final ProcessContext context, final ProcessSession session) throws ProcessException {FlowFile flowFile = session.get();if (flowFile == null) {return;}// TODO implementfinal AtomicReference<String> value = new AtomicReference<>();session.read(flowFile, in -> {try {StringWriter sw = new StringWriter();InputStreamReader inr = new InputStreamReader(in);char[] buffer = new char[1024];int n = 0;while (-1 != (n = inr.read(buffer))) {sw.write(buffer, 0, n);}String str = sw.toString();String result = "处理了：" + str + context.getProperty("MY_PROPERTY").getValue();value.set(result);} catch (Exception ex) {ex.printStackTrace();getLogger().error("Failed to read json string.");}});String results = value.get();if (results != null && !results.isEmpty()) {flowFile = session.putAttribute(flowFile, "match", results);}flowFile = session.write(flowFile, out -> out.write(value.get().getBytes()));session.transfer(flowFile, MY_RELATIONSHIP_SUCCESS);}
}

我们使其extends AbstractProcessor这个抽象类，@Tag标签是为了在web GUI中，能够使用搜索的方式快速找到我们自己定义的这个Processor。CapabilityDescription内的值会暂时在Processor选择的那个页面中，相当于一个备注。
一般来说只需要继承AbstractProcessor就可以了，但是某些复杂的任务可能需要去继承更底层的AbstractSessionFactoryProcessor这个抽象类。

我们通过PropertyDescriptor以及Relationship中的模板方法定义了两个新的关系和属性描述值，这些值会出现在webUI中

该组件只是简单的测试将流中数据替换，功能实现主要通过该类自行实现

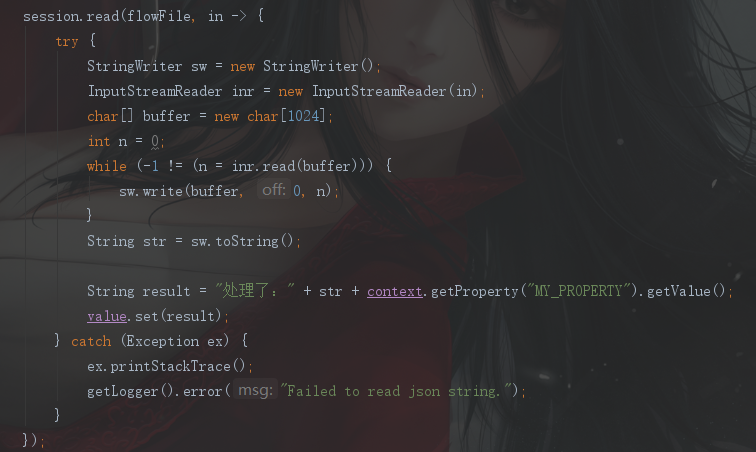

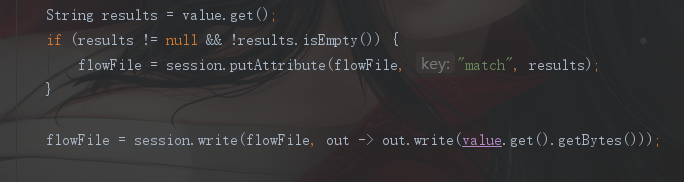

整个Processor的核心部分 -> onTrigger 部分， onTrigger方法会在一个flow file被传入处理器时调用。为了读取以及改变传递来的FlowFile，Nifi提供了三个callback接口方法
