本文旨在介绍FlowFile属性和内容、模板和简单介绍一个应用示例。其中模板将是后续文章的主要使用内容。
本分前提是nifi环境正常使用。
本分分为三个部分，即FlowFile生成器示例、模板以及FlowFile的内容与属性。

一、FlowFile生成器示例

FlowFile生成器，GenerateFlowFile和ReplaceText处理器，用于生成数据。

1、GenerateFlowFile解析

1）、描述

该处理器使用随机数据或自定义内容创建流文件。GenerateFlowFile用于负载测试、配置和仿真。

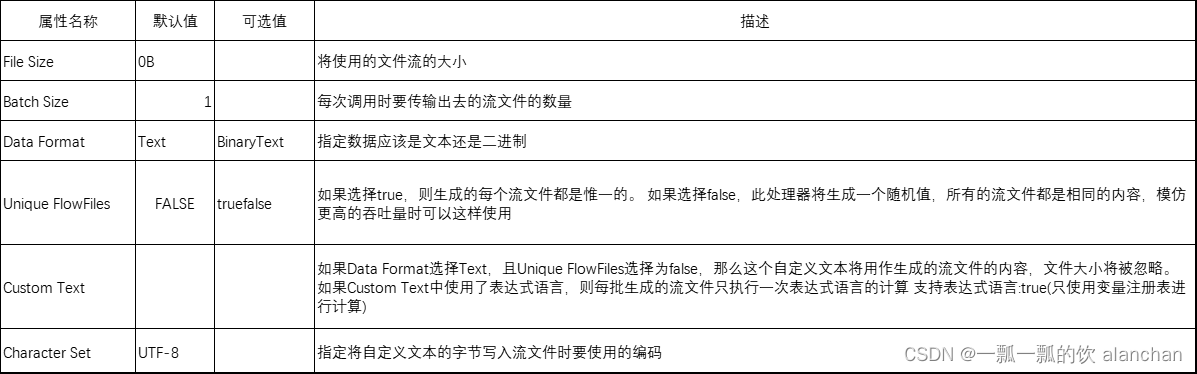

2）、属性配置

在下面的列表中，列出属性默认值（如果有默认值），以及属性是否支持表达式语言。

3）、应用场景

该处理器多用于测试，配置生成设计人员所需要的特定数据，模拟数据来源或者压力测试、负载测试。

2、ReplaceText解析

1）、描述

使用其他值替换匹配正则表达式的流文件部分内容，从而更新流文件的内容。

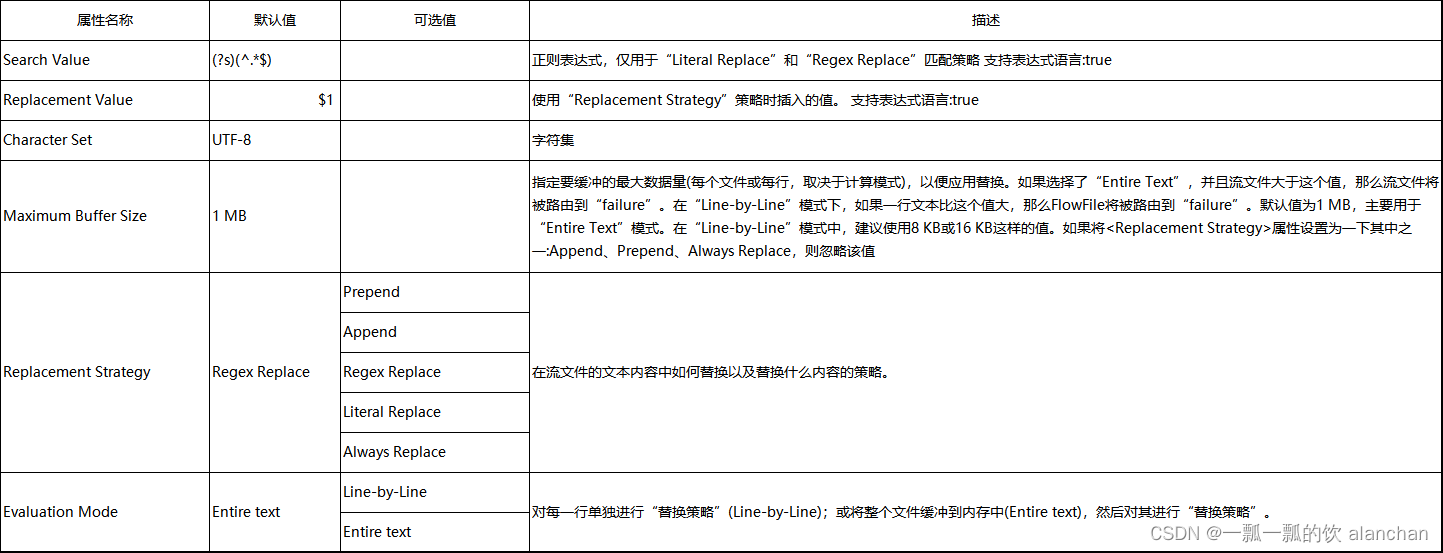

2）、属性配置

在下面的列表中，列出属性默认值（如果有默认值），以及属性是否支持表达式语言。

3）、应用场景

使用正则表达式，来逐行或者全文本替换文件流内容，往往用于业务逻辑处理。

3、示例

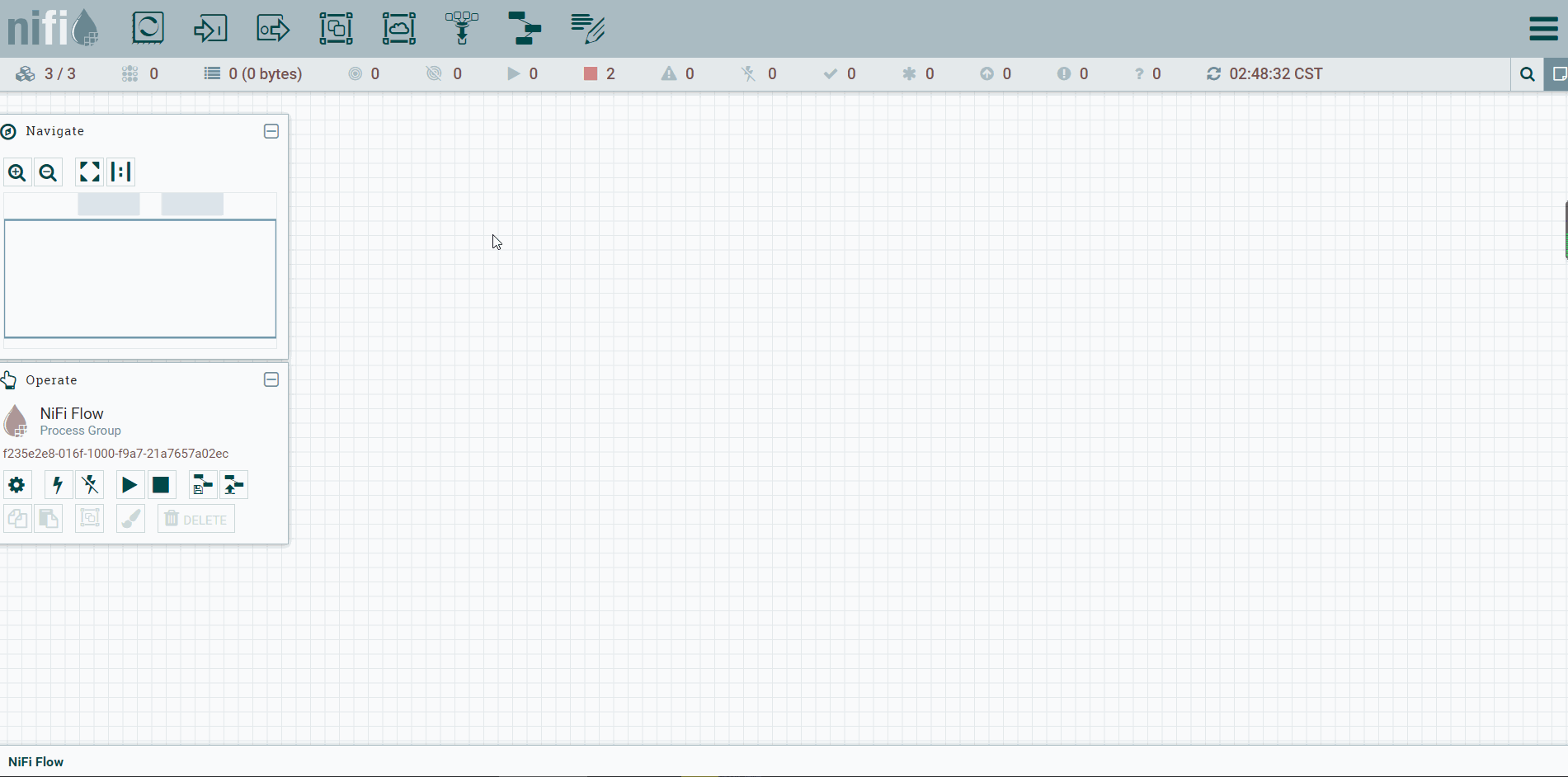

1）、创建GenerateFlowFile并设置大小

2）、配置FlowFile

仅主节点运行，每10s运行一次，每个文件1B，每个批次5个文件

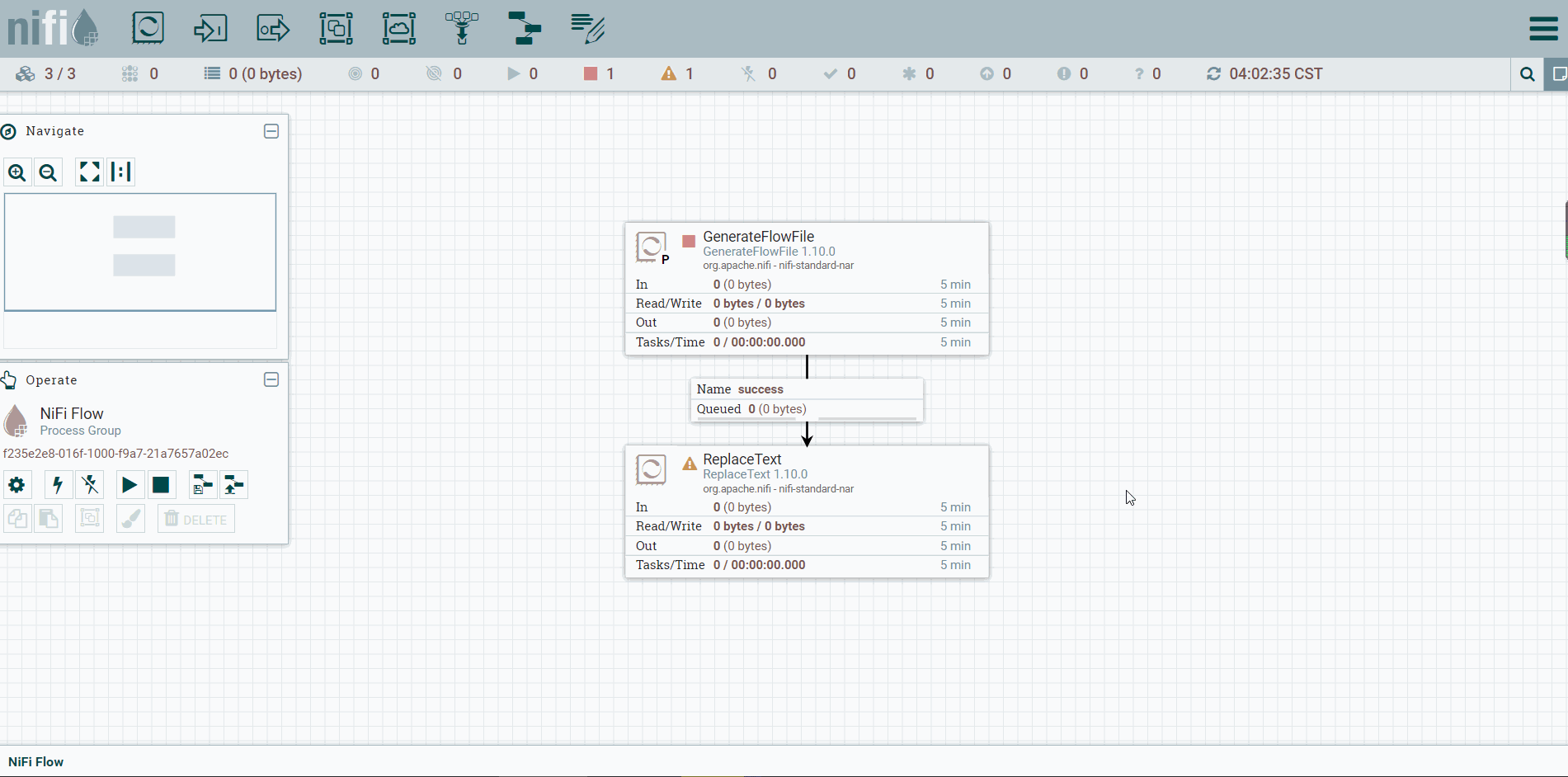

3）、创建ReplaceText并连接

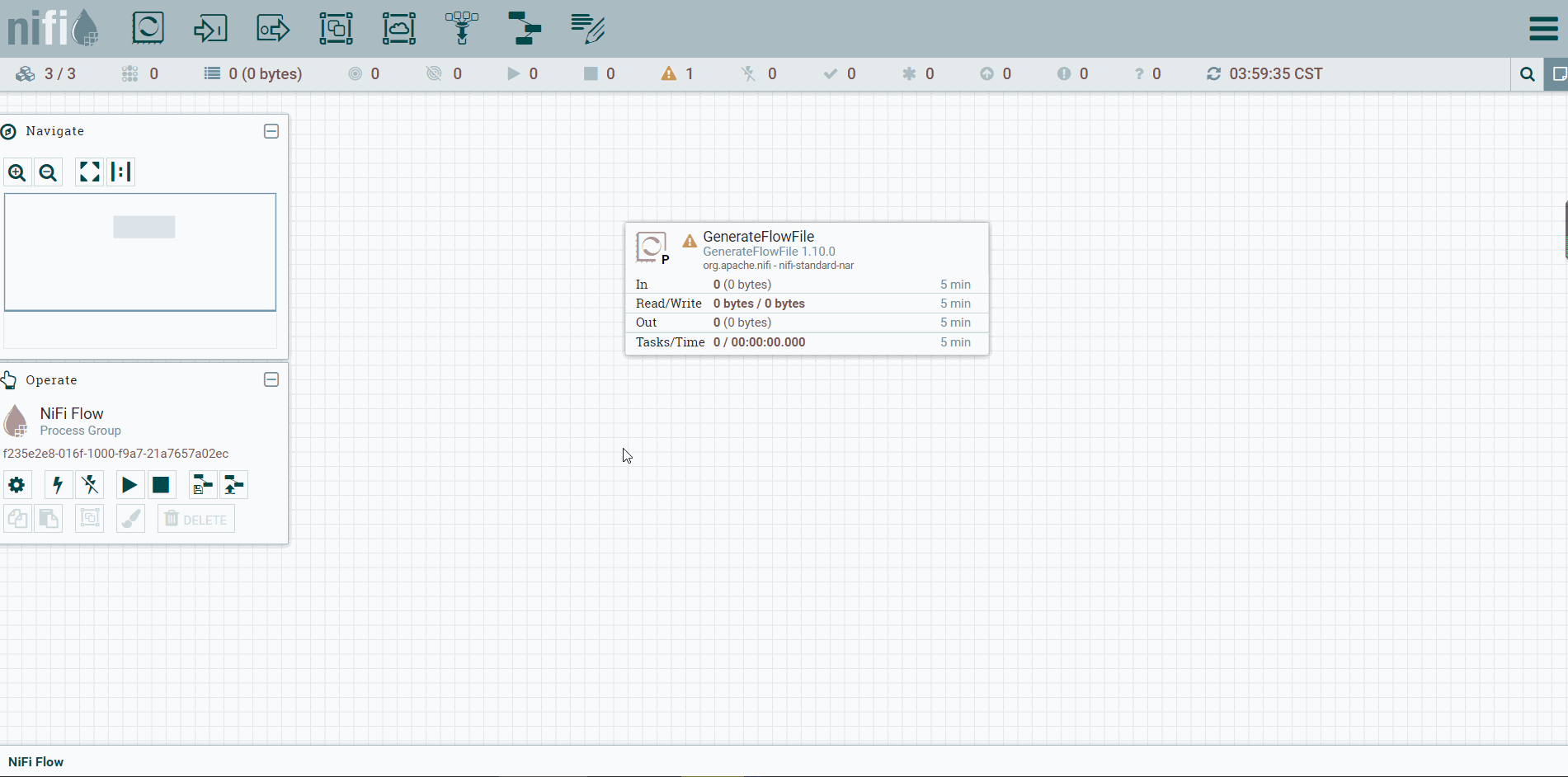

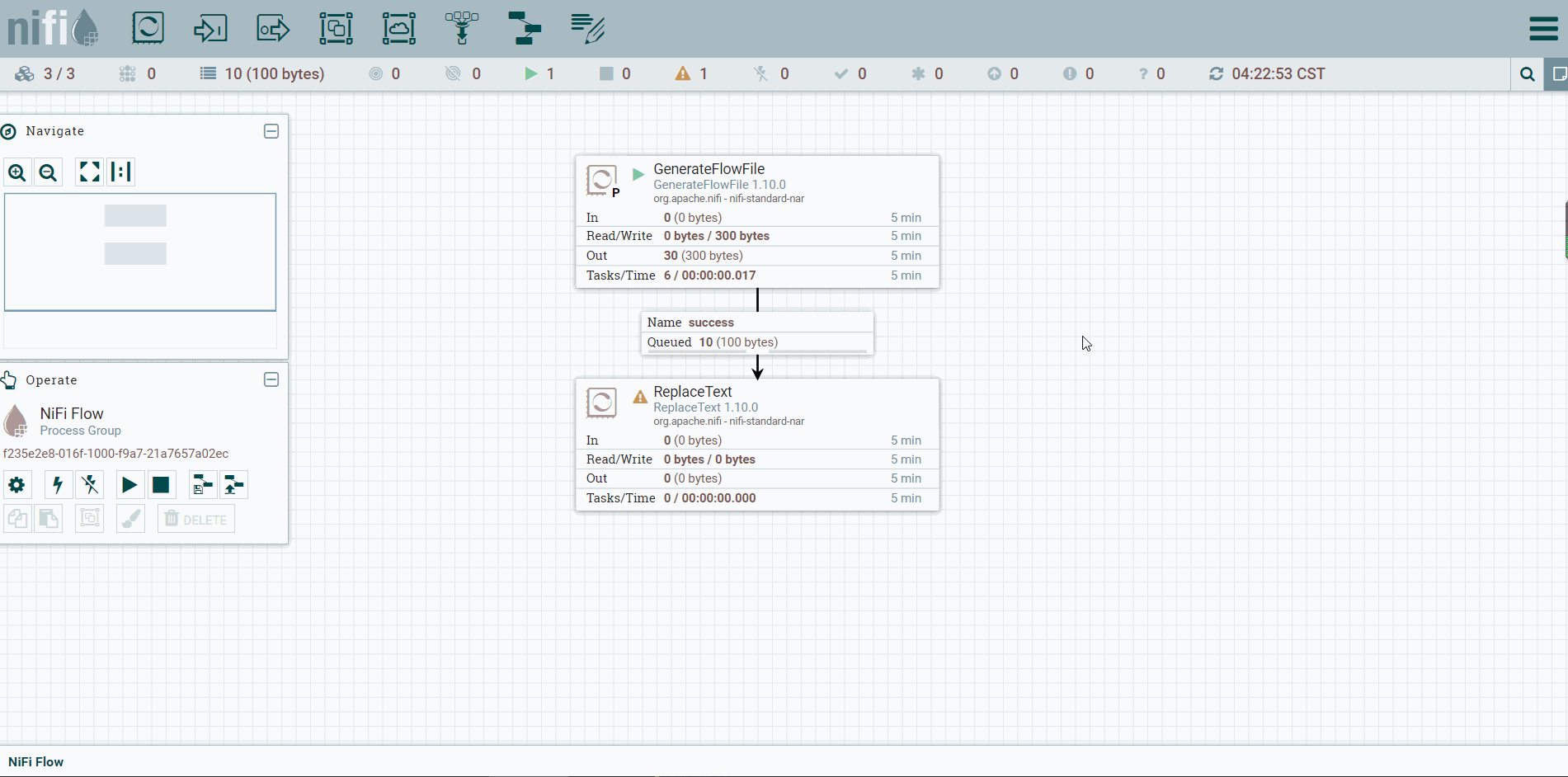

4）、启动GenerateFile

启动GenerateFile处理器，看是否自动生成了数据文件

5）、配置ReplaceText

所有的内容都替换成 hello world

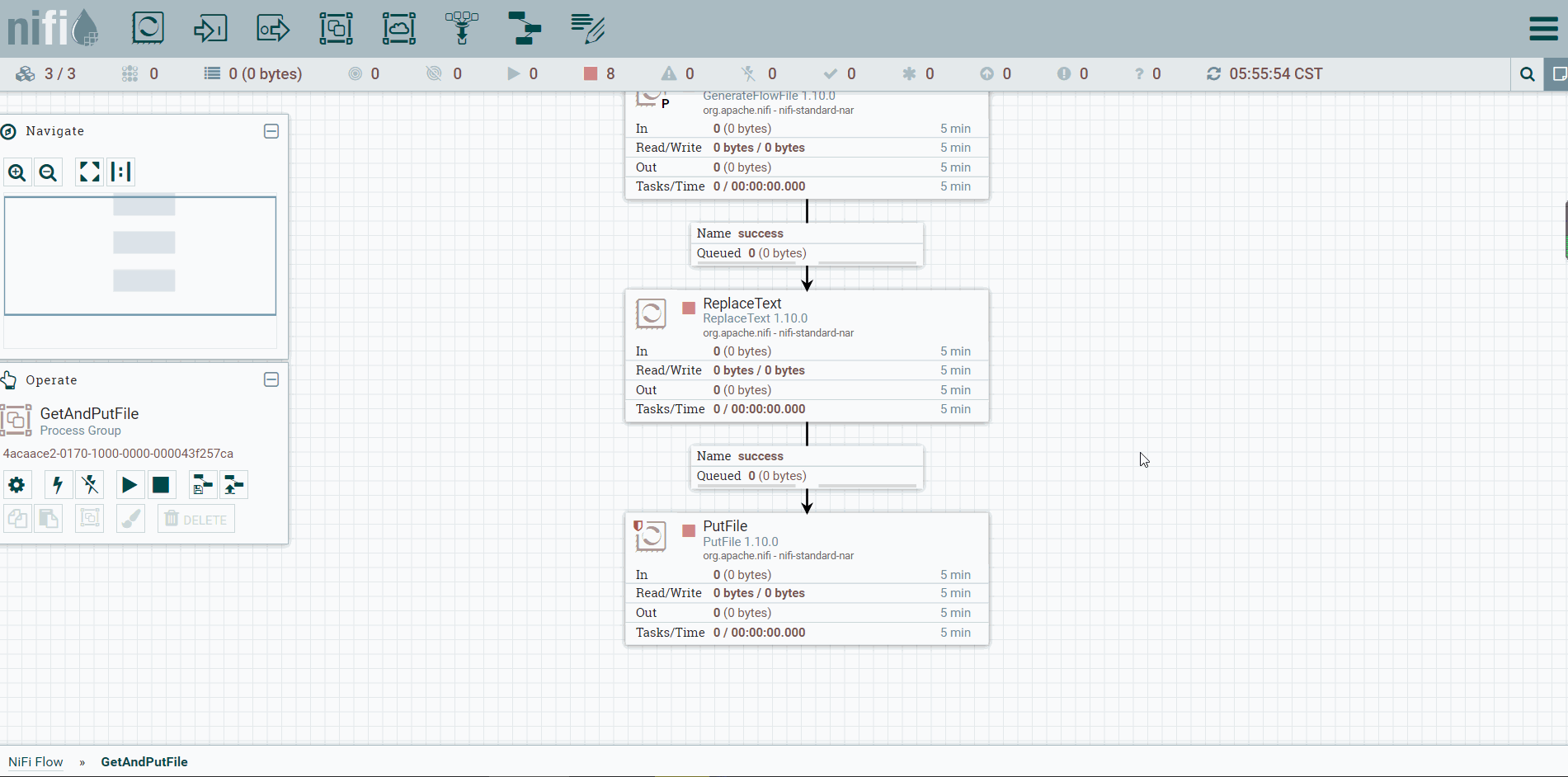

6）、创建PutFile

停止GenerateFlowFile，然后创建PutFile

7）、查看结果

查看主节点目录下的文件内容

[root@server1 nifioutputtest]# ll
总用量 20
-rw-r--r-- 1 root root 11 2月   7 08:09 2536169b-33eb-4d7e-a22c-0d4ecc9c2496
-rw-r--r-- 1 root root 11 2月   7 08:09 28c09c45-d33b-4381-ae81-87a04e6138c5
-rw-r--r-- 1 root root 11 2月   7 08:09 81303b0e-30f3-4aac-b569-082015a283be
-rw-r--r-- 1 root root 11 2月   7 08:09 852748a5-c6ba-4a73-bf18-8c15425edba0
-rw-r--r-- 1 root root 11 2月   7 08:09 c46d56bf-69d3-455b-9539-07b1a2b5d7ad
[root@server1 nifioutputtest]# cat c46d56bf-69d3-455b-9539-07b1a2b5d7ad
hello world
[root@server1 nifioutputtest]#

验证正常。

二、Nifi模板

1、导入模板

1）、导入

导入本模板（图文不匹配，本模板是上述例子的模板）

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<template encoding-version="1.2"><description>创建模板试一试</description><groupId>29e21e65-0186-1000-01d5-e5cdf061c513</groupId><name>test_template</name><snippet><connections><id>71591b1b-3df4-310b-0000-000000000000</id><parentGroupId>6cb373b2-097c-3113-0000-000000000000</parentGroupId><backPressureDataSizeThreshold>1 GB</backPressureDataSizeThreshold><backPressureObjectThreshold>10000</backPressureObjectThreshold><destination><groupId>6cb373b2-097c-3113-0000-000000000000</groupId><id>47f06192-31ad-3186-0000-000000000000</id><type>PROCESSOR</type></destination><flowFileExpiration>0 sec</flowFileExpiration><labelIndex>1</labelIndex><loadBalanceCompression>DO_NOT_COMPRESS</loadBalanceCompression><loadBalancePartitionAttribute></loadBalancePartitionAttribute><loadBalanceStatus>LOAD_BALANCE_NOT_CONFIGURED</loadBalanceStatus><loadBalanceStrategy>DO_NOT_LOAD_BALANCE</loadBalanceStrategy><name>gen_rep</name><selectedRelationships>success</selectedRelationships><source><groupId>6cb373b2-097c-3113-0000-000000000000</groupId><id>49cfc51b-650d-3596-0000-000000000000</id><type>PROCESSOR</type></source><zIndex>0</zIndex></connections><connections><id>daf85806-06eb-347c-0000-000000000000</id><parentGroupId>6cb373b2-097c-3113-0000-000000000000</parentGroupId><backPressureDataSizeThreshold>1 GB</backPressureDataSizeThreshold><backPressureObjectThreshold>10000</backPressureObjectThreshold><destination><groupId>6cb373b2-097c-3113-0000-000000000000</groupId><id>f4c648ea-d396-3680-0000-000000000000</id><type>PROCESSOR</type></destination><flowFileExpiration>0 sec</flowFileExpiration><labelIndex>1</labelIndex><loadBalanceCompression>DO_NOT_COMPRESS</loadBalanceCompression><loadBalancePartitionAttribute></loadBalancePartitionAttribute><loadBalanceStatus>LOAD_BALANCE_NOT_CONFIGURED</loadBalanceStatus><loadBalanceStrategy>DO_NOT_LOAD_BALANCE</loadBalanceStrategy><name>rep_put</name><selectedRelationships>success</selectedRelationships><source><groupId>6cb373b2-097c-3113-0000-000000000000</groupId><id>47f06192-31ad-3186-0000-000000000000</id><type>PROCESSOR</type></source><zIndex>0</zIndex></connections><processors><id>47f06192-31ad-3186-0000-000000000000</id><parentGroupId>6cb373b2-097c-3113-0000-000000000000</parentGroupId><position><x>551.0</x><y>4.0</y></position><bundle><artifact>nifi-standard-nar</artifact><group>org.apache.nifi</group><version>1.9.2</version></bundle><config><bulletinLevel>WARN</bulletinLevel><comments></comments><concurrentlySchedulableTaskCount>1</concurrentlySchedulableTaskCount><descriptors><entry><key>Regular Expression</key><value><name>Regular Expression</name></value></entry><entry><key>Replacement Value</key><value><name>Replacement Value</name></value></entry><entry><key>Character Set</key><value><name>Character Set</name></value></entry><entry><key>Maximum Buffer Size</key><value><name>Maximum Buffer Size</name></value></entry><entry><key>Replacement Strategy</key><value><name>Replacement Strategy</name></value></entry><entry><key>Evaluation Mode</key><value><name>Evaluation Mode</name></value></entry></descriptors><executionNode>ALL</executionNode><lossTolerant>false</lossTolerant><penaltyDuration>30 sec</penaltyDuration><properties><entry><key>Regular Expression</key><value>(?s)(^.*$)</value></entry><entry><key>Replacement Value</key><value>hello world</value></entry><entry><key>Character Set</key><value>UTF-8</value></entry><entry><key>Maximum Buffer Size</key><value>1 MB</value></entry><entry><key>Replacement Strategy</key><value>Always Replace</value></entry><entry><key>Evaluation Mode</key><value>Entire text</value></entry></properties><runDurationMillis>0</runDurationMillis><schedulingPeriod>0 sec</schedulingPeriod><schedulingStrategy>TIMER_DRIVEN</schedulingStrategy><yieldDuration>1 sec</yieldDuration></config><executionNodeRestricted>false</executionNodeRestricted><name>ReplaceText_Demo</name><relationships><autoTerminate>true</autoTerminate><name>failure</name></relationships><relationships><autoTerminate>false</autoTerminate><name>success</name></relationships><state>STOPPED</state><style/><type>org.apache.nifi.processors.standard.ReplaceText</type></processors><processors><id>49cfc51b-650d-3596-0000-000000000000</id><parentGroupId>6cb373b2-097c-3113-0000-000000000000</parentGroupId><position><x>0.0</x><y>0.0</y></position><bundle><artifact>nifi-standard-nar</artifact><group>org.apache.nifi</group><version>1.9.2</version></bundle><config><bulletinLevel>WARN</bulletinLevel><comments></comments><concurrentlySchedulableTaskCount>1</concurrentlySchedulableTaskCount><descriptors><entry><key>File Size</key><value><name>File Size</name></value></entry><entry><key>Batch Size</key><value><name>Batch Size</name></value></entry><entry><key>Data Format</key><value><name>Data Format</name></value></entry><entry><key>Unique FlowFiles</key><value><name>Unique FlowFiles</name></value></entry><entry><key>generate-ff-custom-text</key><value><name>generate-ff-custom-text</name></value></entry><entry><key>character-set</key><value><name>character-set</name></value></entry></descriptors><executionNode>PRIMARY</executionNode><lossTolerant>false</lossTolerant><penaltyDuration>30 sec</penaltyDuration><properties><entry><key>File Size</key><value>1B</value></entry><entry><key>Batch Size</key><value>5</value></entry><entry><key>Data Format</key><value>Text</value></entry><entry><key>Unique FlowFiles</key><value>false</value></entry><entry><key>generate-ff-custom-text</key></entry><entry><key>character-set</key><value>UTF-8</value></entry></properties><runDurationMillis>0</runDurationMillis><schedulingPeriod>20 sec</schedulingPeriod><schedulingStrategy>TIMER_DRIVEN</schedulingStrategy><yieldDuration>1 sec</yieldDuration></config><executionNodeRestricted>false</executionNodeRestricted><name>GenerateFlowFile_Demo</name><relationships><autoTerminate>false</autoTerminate><name>success</name></relationships><state>STOPPED</state><style/><type>org.apache.nifi.processors.standard.GenerateFlowFile</type></processors><processors><id>f4c648ea-d396-3680-0000-000000000000</id><parentGroupId>6cb373b2-097c-3113-0000-000000000000</parentGroupId><position><x>1101.0</x><y>2.0</y></position><bundle><artifact>nifi-standard-nar</artifact><group>org.apache.nifi</group><version>1.9.2</version></bundle><config><bulletinLevel>WARN</bulletinLevel><comments></comments><concurrentlySchedulableTaskCount>1</concurrentlySchedulableTaskCount><descriptors><entry><key>Directory</key><value><name>Directory</name></value></entry><entry><key>Conflict Resolution Strategy</key><value><name>Conflict Resolution Strategy</name></value></entry><entry><key>Create Missing Directories</key><value><name>Create Missing Directories</name></value></entry><entry><key>Maximum File Count</key><value><name>Maximum File Count</name></value></entry><entry><key>Last Modified Time</key><value><name>Last Modified Time</name></value></entry><entry><key>Permissions</key><value><name>Permissions</name></value></entry><entry><key>Owner</key><value><name>Owner</name></value></entry><entry><key>Group</key><value><name>Group</name></value></entry></descriptors><executionNode>ALL</executionNode><lossTolerant>false</lossTolerant><penaltyDuration>30 sec</penaltyDuration><properties><entry><key>Directory</key><value>/usr/local/bigdata/testdata/nifioutputtest</value></entry><entry><key>Conflict Resolution Strategy</key><value>fail</value></entry><entry><key>Create Missing Directories</key><value>true</value></entry><entry><key>Maximum File Count</key></entry><entry><key>Last Modified Time</key></entry><entry><key>Permissions</key></entry><entry><key>Owner</key></entry><entry><key>Group</key></entry></properties><runDurationMillis>0</runDurationMillis><schedulingPeriod>0 sec</schedulingPeriod><schedulingStrategy>TIMER_DRIVEN</schedulingStrategy><yieldDuration>1 sec</yieldDuration></config><executionNodeRestricted>false</executionNodeRestricted><name>PutFile_demo</name><relationships><autoTerminate>true</autoTerminate><name>failure</name></relationships><relationships><autoTerminate>true</autoTerminate><name>success</name></relationships><state>STOPPED</state><style/><type>org.apache.nifi.processors.standard.PutFile</type></processors></snippet><timestamp>02/07/2023 08:15:48 GMT</timestamp>
</template>

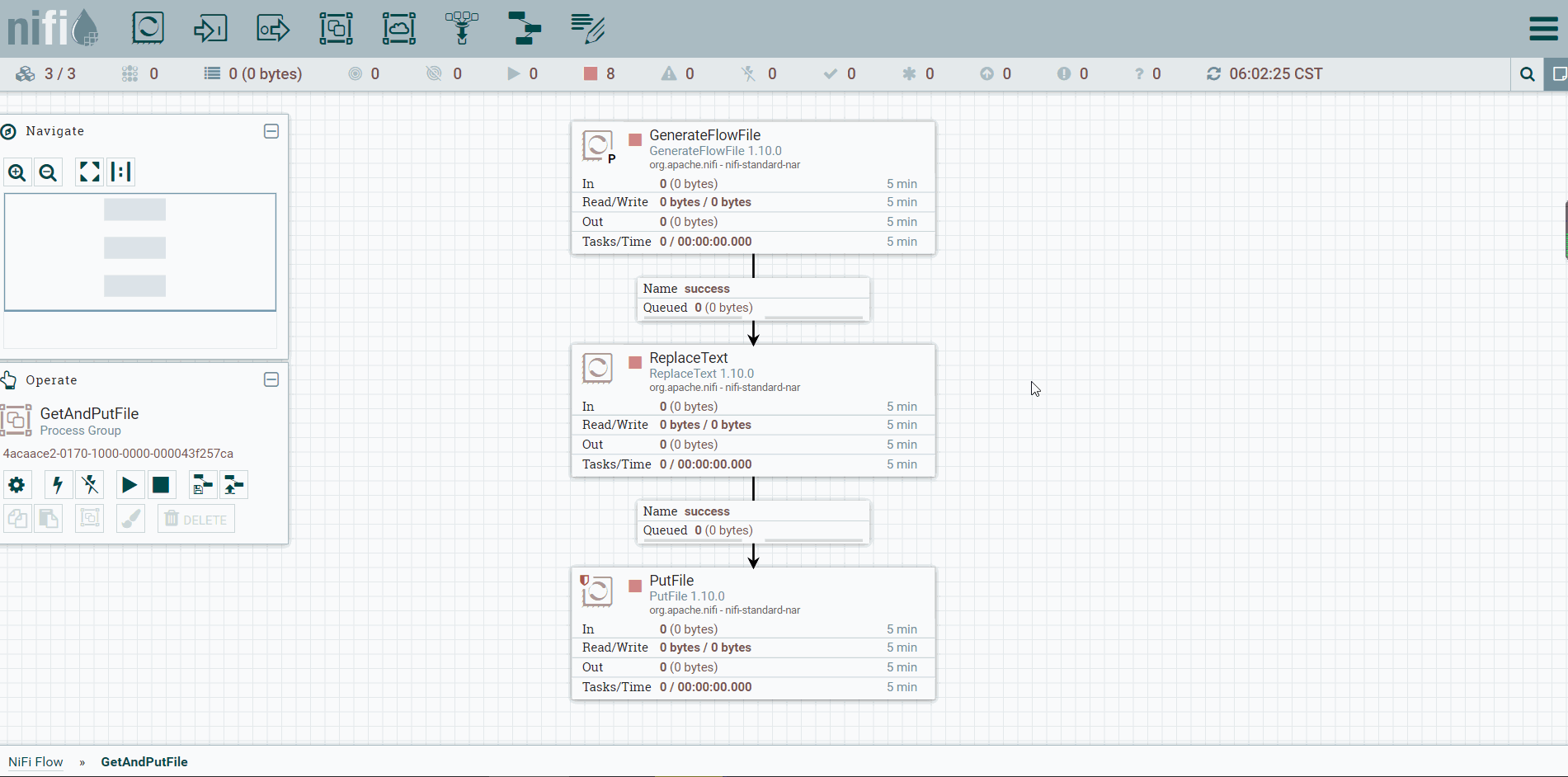

2）、查看模板列表

3）、创建模板引用

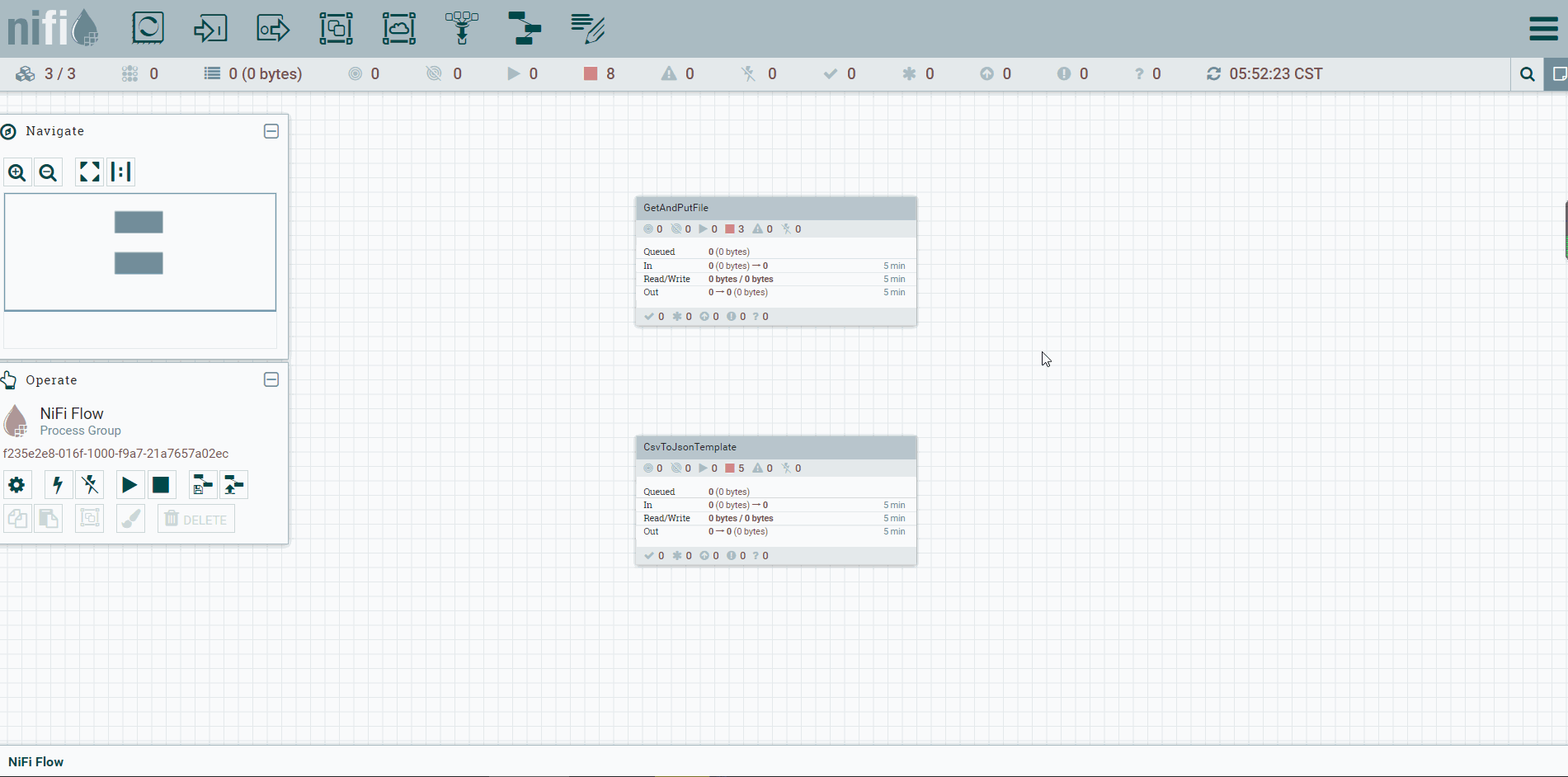

2、组、导出模板

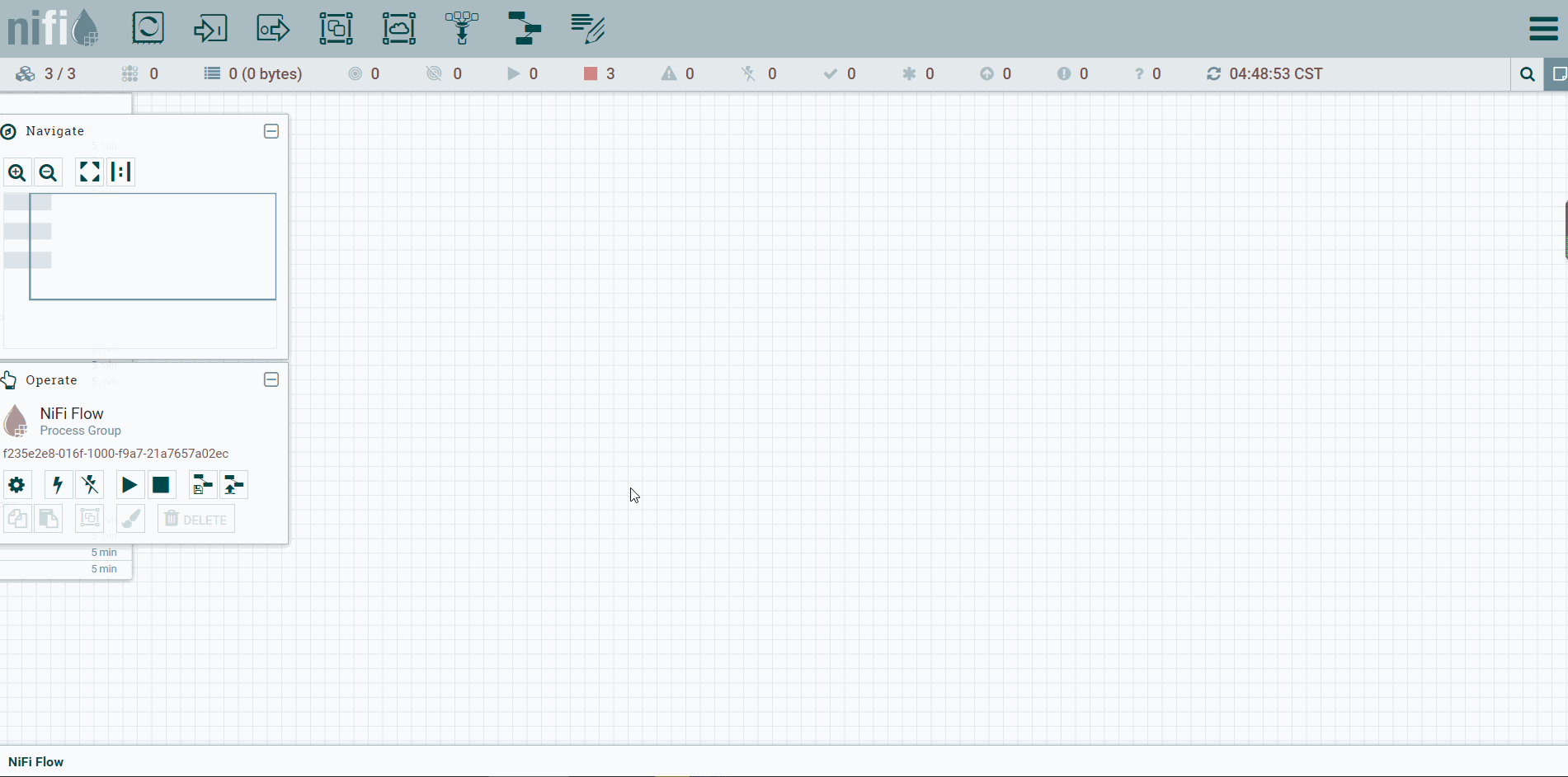

1）、创建组

2）、移动处理器到组

3）、进入与退出组

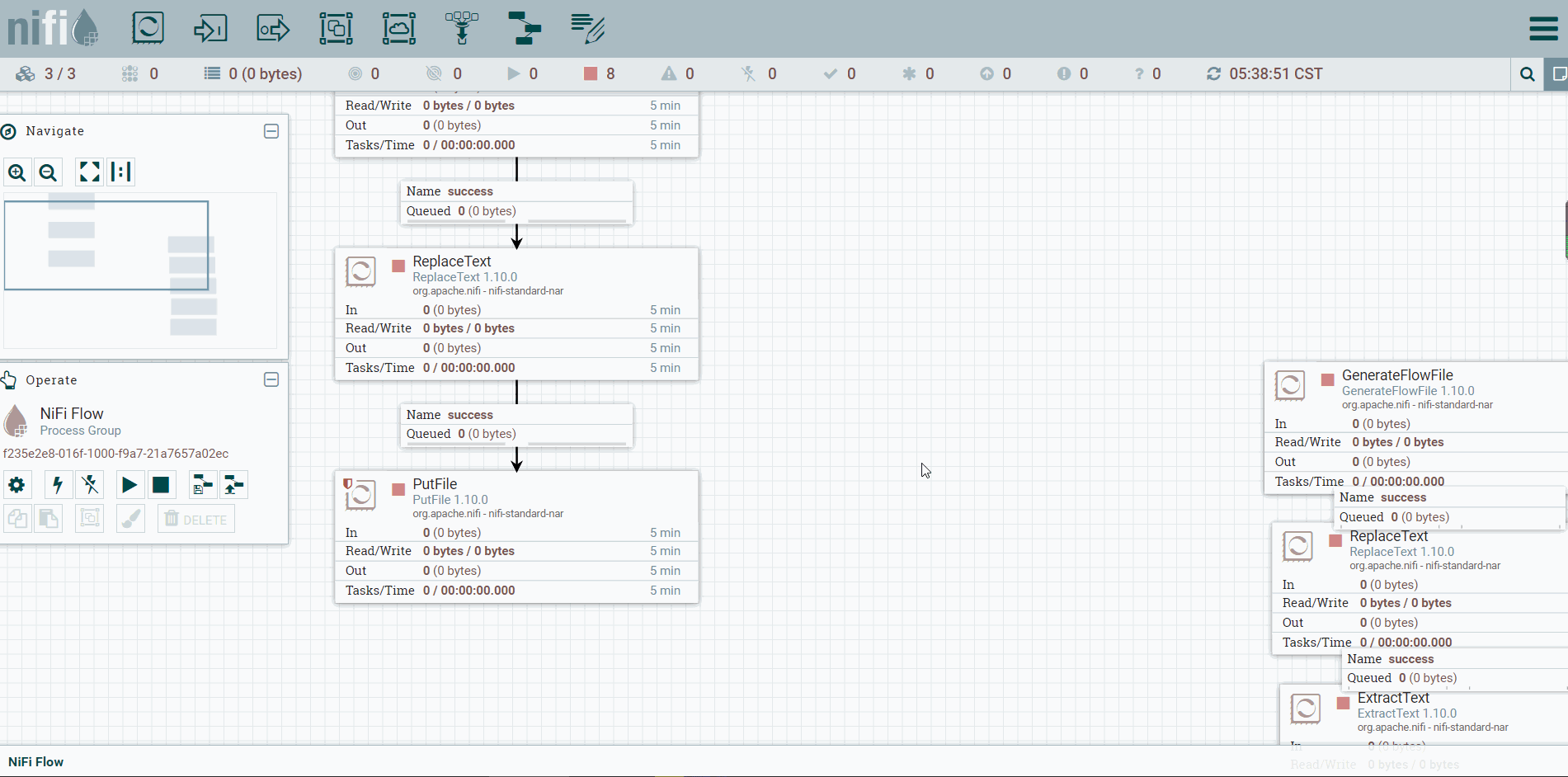

4）、创建模板

创建模板就是针对当前画布创建的模板，也即该模板包含当前画布的所有操作。

5）、下载模板

6）、嵌套组

三、FlowFile内容和属性

1、FlowFile属性及操作

1）、FlowFile包含两部分

• 属性
  FlowFile的元数据.保存了关于内容的信息，比如：什么时候创建的，从哪里来，代表什么等等
• 内容
  FlowFile的实际内容。比如：使用getfile读取数据时，读取到的实际内容文本。

2）、处理器对FlowFile的操作

更新，添加，或者删除FlowFile属性。改变FlowFile内容。

2、处理器

1）、ExtractText

• 描述
  该处理器使用正则表达式，匹配流文件中的内容，并将匹配成功的内容输出到属性中；如果正则匹配到多个结果，默认只取第一个结果；匹配成功则流文件路由matched，没有匹配则到unmatched；

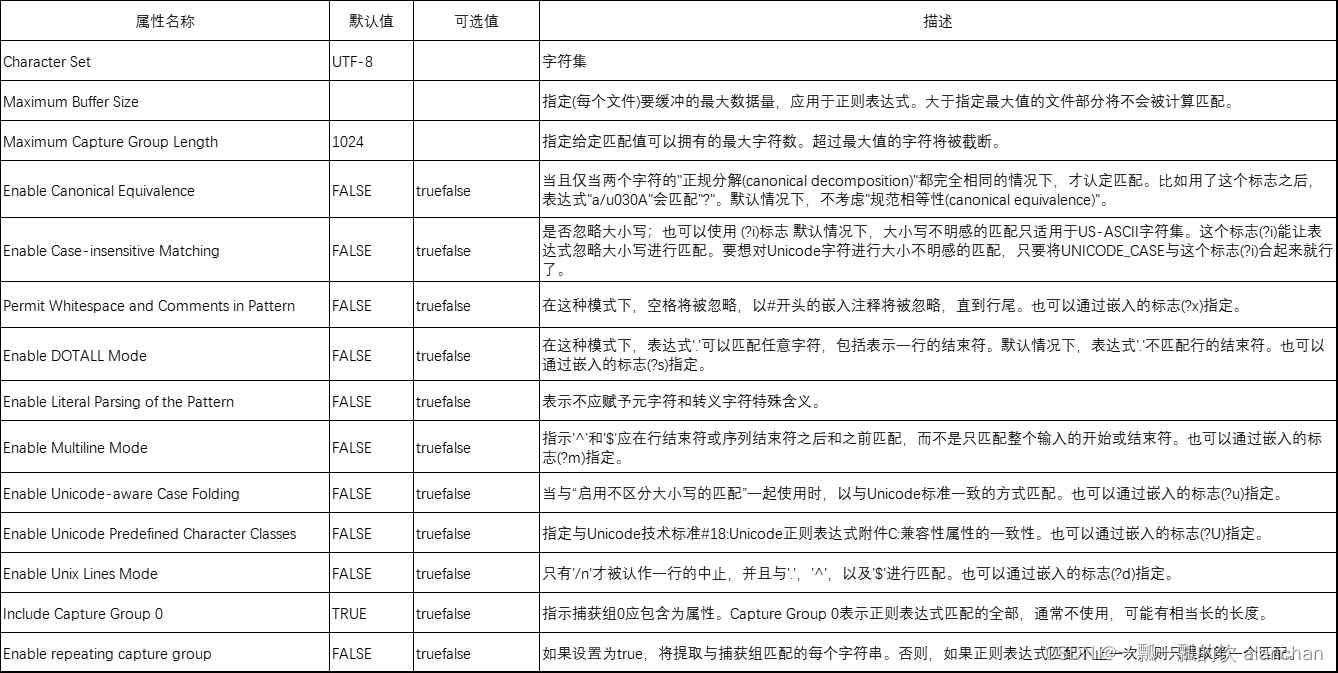

• 属性配置
  在下面的列表中，列出属性默认值（如果有默认值），以及属性是否支持表达式语言。

• 应用场景
  提取content中的内容，输出到流属性当中

2）、UpdateAttribute

• 描述
  该处理器使用属性表达式语言更新流文件的属性，并且/或则基于正则表达式删除属性
• 属性配置
  在下面的列表中，列出属性默认值（如果有默认值），以及属性是否支持表达式语言

• 应用场景
  该处理器基本用法最为常用，增加，修改或删除流属性；
  此处理器使用用户添加的属性或规则更新FlowFile的属性。有三种方法可以使用此处理器添加或修改属性。
  1、基本用法： 默认更改通过处理器的每个FlowFile的匹配的属性
  2、高级用法：可以进行条件属性更改，只有在满足特定条件时才会影响FlowFile。可以在同一处理器中同时使用这两种方法
  3、删除属性表达式： 允许提供正则表达式，并且将删除匹配的任何属性

“删除属性表达式”将取代发生的任何更新。如果现有属性与“删除属性表达式”匹配，则无论是否更新，都将删除该属性。“删除属性表达式”仅适用于输入FlowFile中存在的属性，如果属性是由此处理器添加的，则“删除属性表达式”将不会匹配到它。

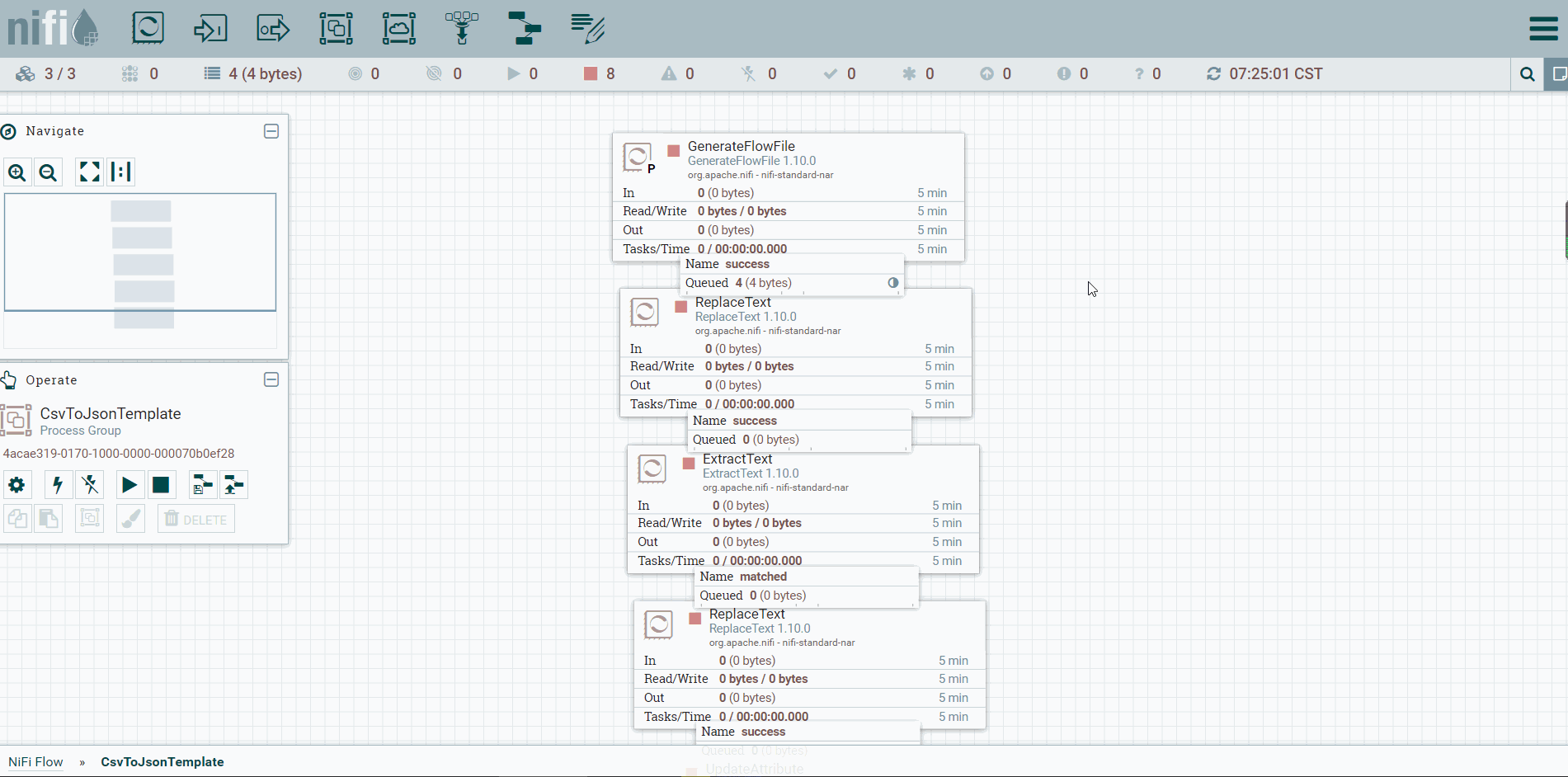

3、示例

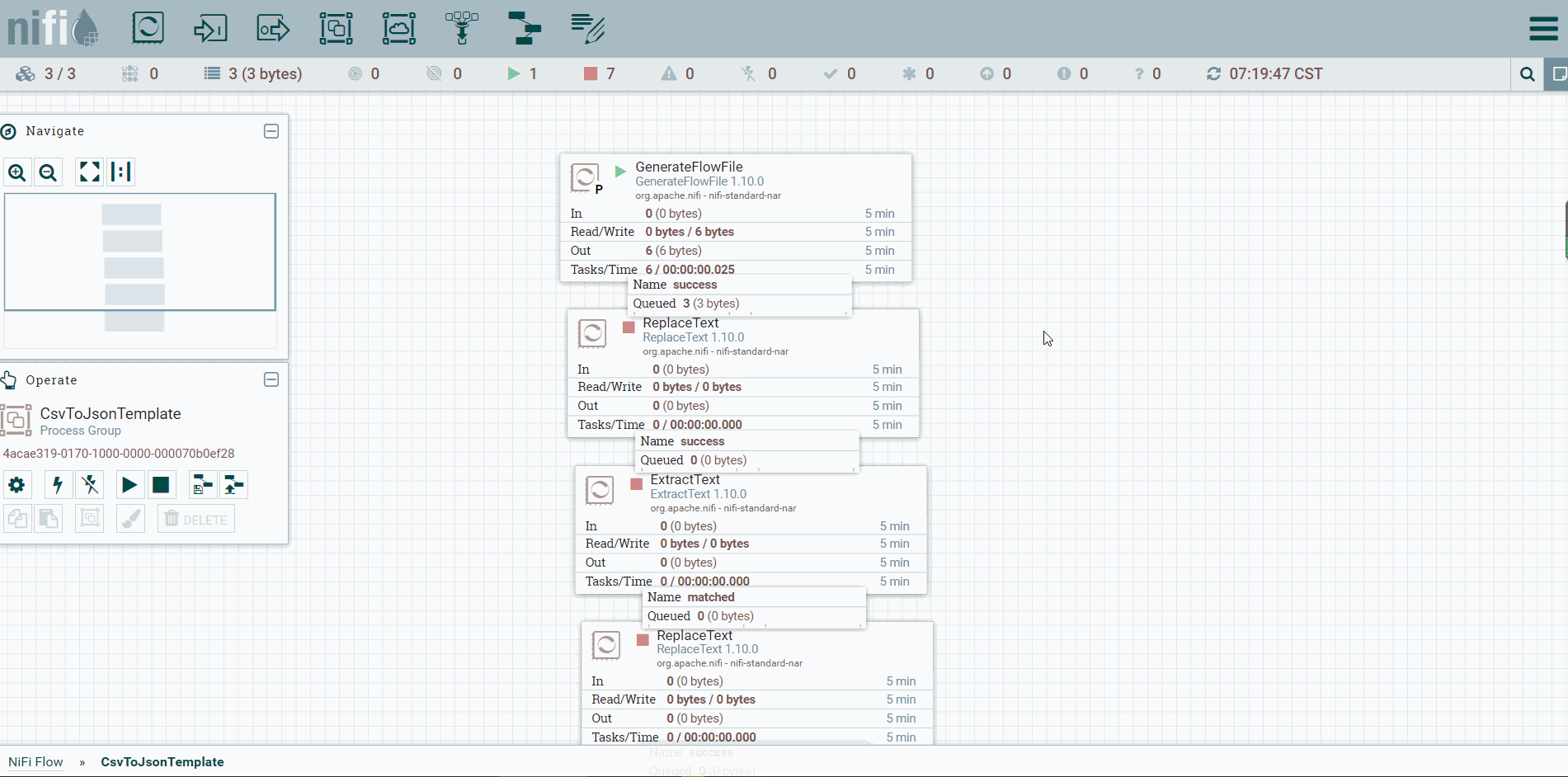

1）、改为单点造数据

2）、负载均衡消费数据

3）、查看队列数据

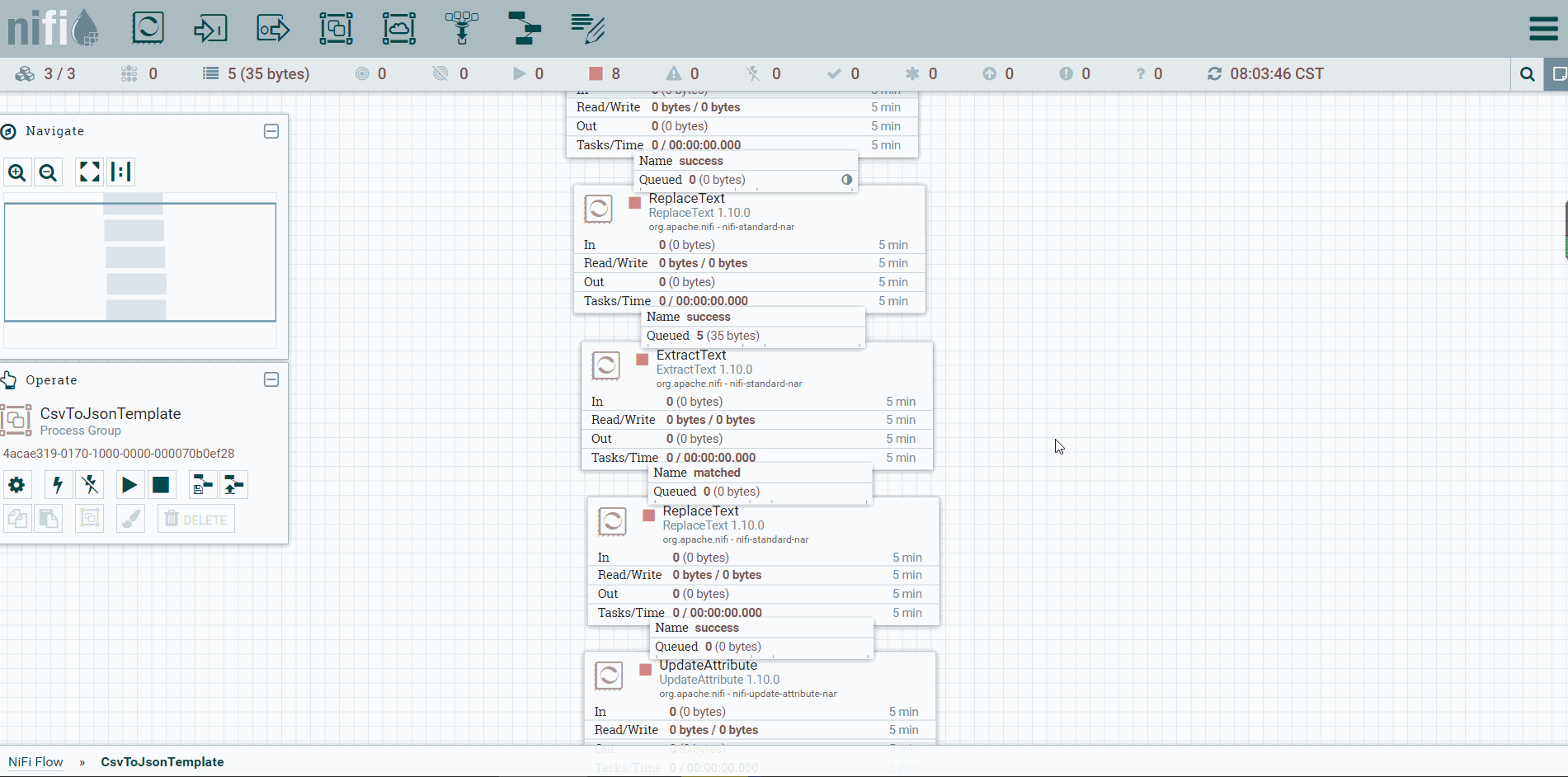

4）、通过ExtractText将数据写入属性

查看输出数据属性

以上完成了FlowFile的示例及模板的示例。更多信息请关注该专栏的其他文章。
