终于还是到这一步了，可视化，我的超人！

FLTK是一个跨平台的轻量级 gui 库。该库本身是用 C++98 编写的，具有很高的可移植性。fltk crate 是用 Rust 编写的，并使用 FFI 调用 FLTK 包装器cfltk，它是用 C89 和 C++11 编写的。

虽然Rust里面不太兴面向对象编程，但是不可否认的是fltk却有浓浓的面向对象风格，不过这也要学了才知道的：

配置，Helloworld:

这个应该是有教学手册且最简单配置的rust GUI库，没有之一

话不多说直接Hello world:

[dependencies]
fltk = { version = "^1.2", features = ["fltk-bundled"] }

fn main() {let a = app::App::default();let mut wind = window::Window::new(100, 100, 800, 300, "Hello world");wind.end();wind.show();a.run().unwrap();
}

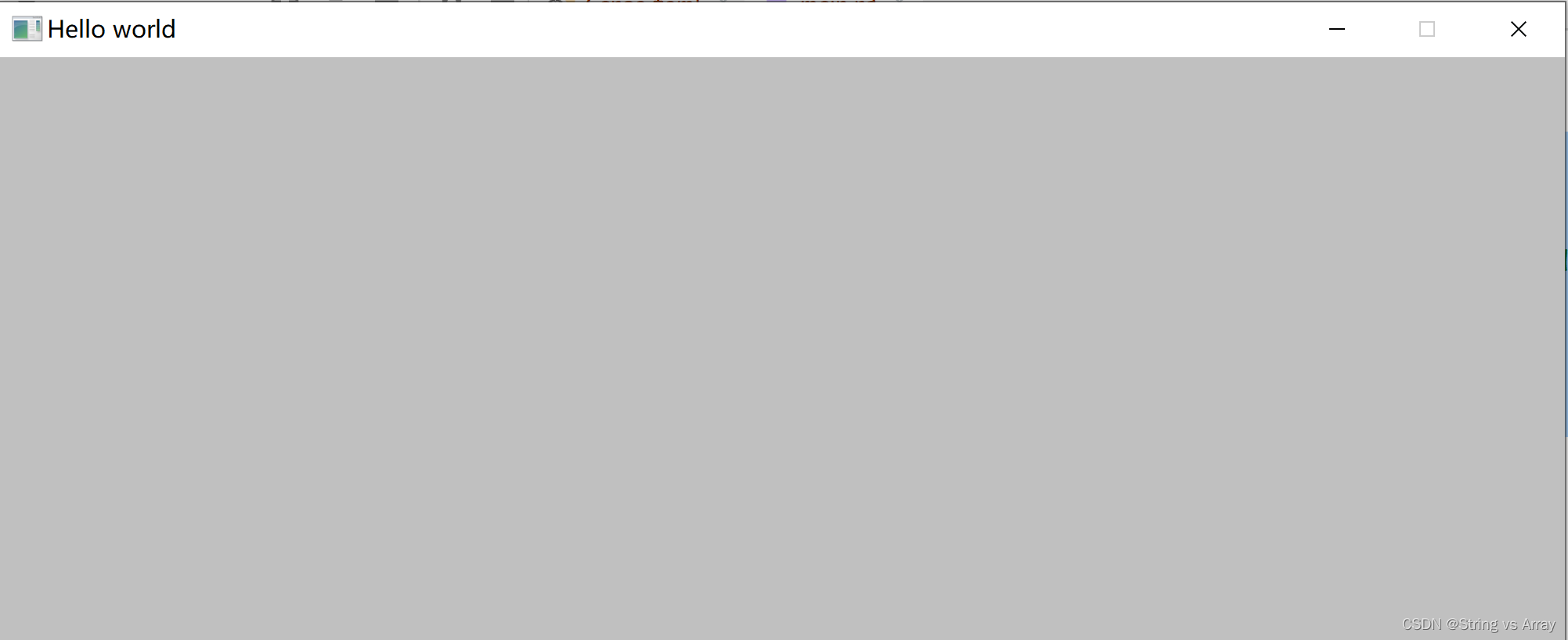

我们成功的利用fltk创建出了一个窗口

APP结构

crate在app模块提供一个App结构。初始化App结构会初始化所有内部样式，字体，支持的图像模型，运行的多线程换环境等等

App 结构允许您使用 with_scheme() 初始化程序设置应用程序的全局方案：

let c  = app::App::default().with_scheme(app::Scheme::Plastic);

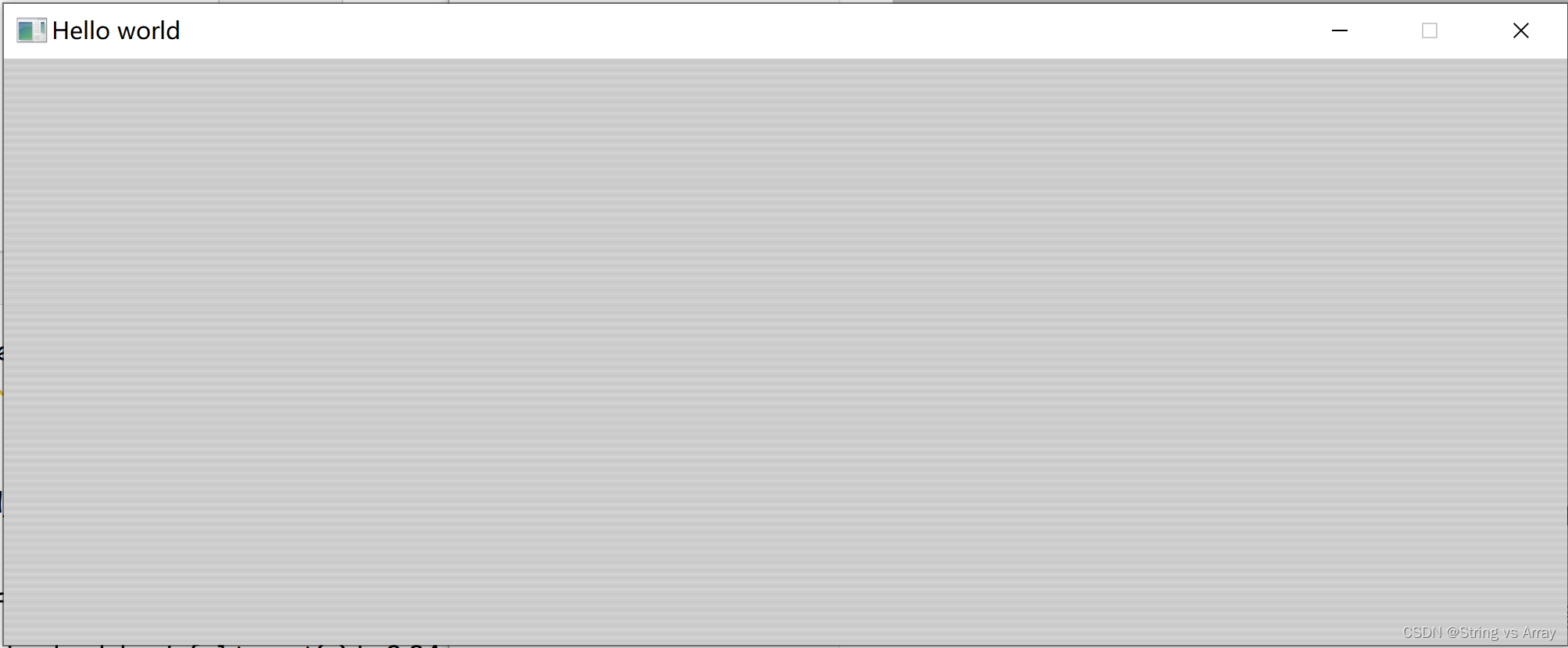

官网给出了四种风格：Gtk，Basic、Plastic 和 Gleam等等。App是我们整个应用的承载。

Window

窗口是我们所有组件、图片的容器，FLTK 在它支持的每个平台上调用原生窗口，然后基本上是自己绘制（看来这个轮子不多，要自己画）。这意味着它在 Windows 上调用 HWND

关于窗口的定义请允许我重新展示一边：

let mut wind = window::Window::new(x, y, width, height, name);

• x, 画出窗口后距离屏幕左侧的水平距离
• y, 画出窗口后距屏幕顶部的垂直距离
• width: 窗口的宽度
• height: 窗口的高度
• name: 窗口的名字，或者说title标题

窗口时可以嵌套的，我们嵌套窗口的方法：

use fltk::{prelude::*, *};fn main() {let app = app::App::default();let mut my_window = window::Window::new(100, 100, 400, 300, "My Window");let mut my_window2 = window::Window::new(10, 10, 380, 280, "");my_window2.set_color(Color::Black);// 关于end我会在下面写注释my_window2.end();my_window.end();my_window.show();app.run().unwrap();
}

窗口本身就是一个容器，容器之间的嵌套分子级父级关系的 。向我们上面的写法，我们只需主窗口调用end前定义，即可证明父子关系，这样对子组件的修饰甚至无需考虑执行顺序！，并且只需要主窗口调用show()即可。

    let mut my_window = window::Window::new(100, 100, 400, 300, "My Window");let mut my_window2 = window::Window::new(10, 10, 380, 280, "");my_window.show();my_window2.set_color(Color::Black);app.run().unwrap();

如果完完全全的分开两个窗口，不构建父子关系，那么会创建新的窗口，，

    let mut my_window = window::Window::new(100, 100, 400, 300, "My Window");my_window.show();let mut my_window2 = window::Window::new(10, 10, 380, 280, "");my_window2.set_color(Color::Blue);my_window2.show();

组件

fltk 提供了80多个组件，当然你让我去学完80多个组件不可能的好嘛

按钮：

let mut but = button::Button::new(160, 200, 80, 40, "Click me!");

钮的父级是 my_window，因为它是在隐式 begin() 和 end() 调用之间创建的。添加小部件的另一种方法是使用实现 GroupExt 特征的小部件提供的 add(widget) 方法：

let mut my_window2 = window::Window::new(10, 10, 380, 280, "");
my_window2.set_color(Color::Blue);
let but = button::Button::new(10,10,50,30,"button");
my_window2.add(&but);

按钮的 x 和 y 坐标是相对于包含该按钮的窗口的

此外，组件都可以使用构建器模式构建：

let but1 = Button::default().with_pos(10, 10).with_size(80, 40).with_label("Button 1");

对于这种可点击的组件，我们肯定是要绑定事件的：

let mut but = button::Button::new(10,10,50,30,"button");but.set_callback(move |_| {println!("Hello world");});

这样我们每点击一次按钮就会运行此函数

除了最基本的按钮，按钮还包括很多。我将展示其中几个按钮的效果（怎么有种上个世纪GUI的感觉）：

• LightButton:

  let mut but2 = button::LightButton::new(100,100,100,50,"button2");




• CheckedButton:

  let mut but2 = button::CheckButton::new(100,100,100,50,"button2");




• RoundButton:

  let mut but2 = button::RoundButton::new(100,100,100,50,"button2");




需要注意的是，对于某些比如我想选的RoundButton或者说CheckedButton, 我们可以使用value查看选中的值：

println!("{}  {}",but2.value(),but3.value());
false  true

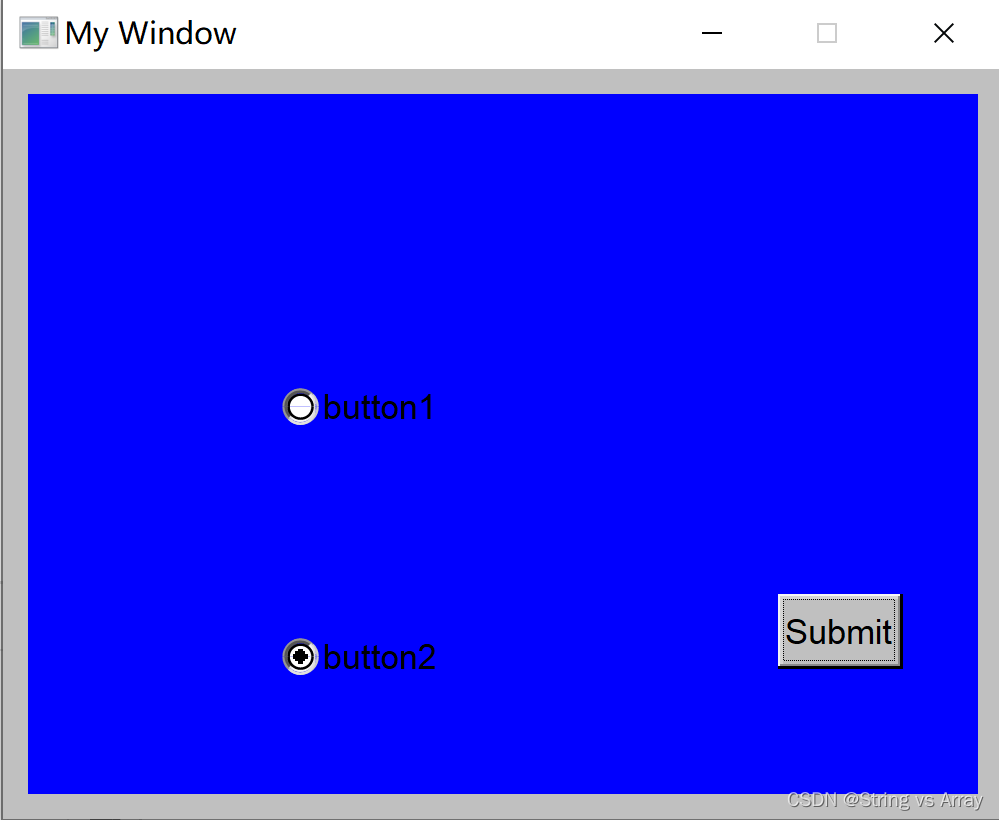

所以我们可以构建枚举与数据结构完成整个页面的数据收集：

// 目前只假设两个按钮的数据收集
#[derive(Debug)]
enum button_status{clicked(String),unclicked(Option<i32>),
}#[derive(Debug)]
struct checked{but1_status:button_status,but2_status:button_status,
}
//
impl checked {fn new(but1_value: button_status, but2_value:button_status) -> checked {checked{but1_status:but1_value, but2_status:but2_value}}
}fn main(){let app = app::App::default();let mut my_window = window::Window::new(100, 100, 400, 300, "My Window");let mut my_window2 = window::Window::new(10, 10, 380, 280, "");my_window2.set_color(Color::Blue);let mut but1 = button::RoundButton::new(100,100,100,50,"button1");let mut but2 = button::RoundButton::new(100,200,100,50,"button2");// 清除边框but1.clear_visible_focus();but2.clear_visible_focus();let mut but = button::Button::new(300,200,50,30,"Submit");my_window.show();but.set_callback(move |but| {let mut but1_ = button_status::unclicked(None);let mut but2_ = button_status::unclicked(None);if but1.value(){but1_ = button_status::clicked(but1.label());}if but2.value(){but2_ = button_status::clicked(but2.label());}let p = checked::new(but1_,but2_);println!("Data now: {:?}", p);});app.run().unwrap();
}
// 输出
Data now: checked { but1_status: unclicked(None), but2_status: clicked("button2") }

标签

FLTK没有标签部件，标签属于其他组件的自带部分。

FLTK标签非常的有意思，在某种程度上甚至有markdown的感觉，参见网址：https://fltk-rs.github.io/fltk-book/Labels.html

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CpbsvRPe-1653141672371)(https://www.fltk.org/doc-1.4/symbols.png)]

这个真的害挺好玩的。

菜单

菜单可以分为两种类型：选择型菜单与菜单栏

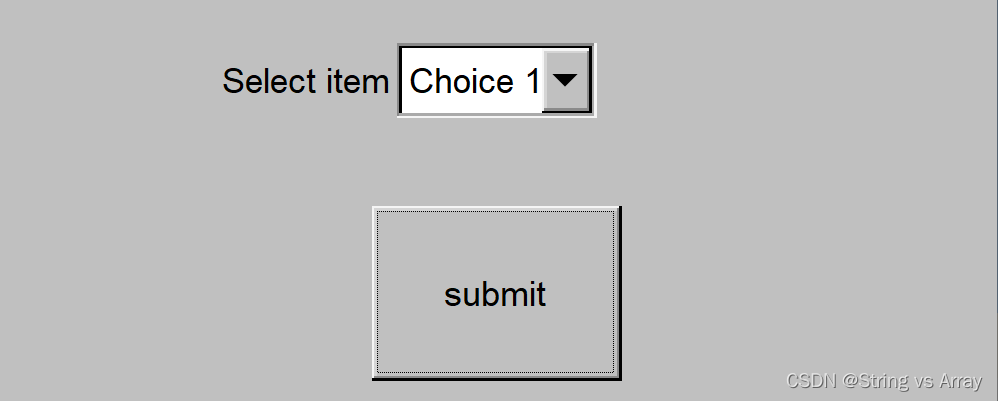

use fltk::{prelude::*, *};fn main() {let app = app::App::default();let mut wind = window::Window::default().with_size(400, 300);let mut choice = menu::Choice::default().with_size(80, 30).center_of_parent().with_label("Select item");let mut button= button::Button::new(150,200,100,70,"submit");choice.add_choice("Choice 1");choice.add_choice("Choice 2");choice.add_choice("Choice 3");// You can also simply type choice.add_choice("Choice 1|Choice 2|Choice 3");wind.end();wind.show();// 这种方法是由我们来处理回调button.set_callback(move |c| {match choice.choice(){Some(a) =>{println!("{}",a)},_ =>{println!("No chooesd");},}});app.run().unwrap();
}
Choice1

在其他的GUI假面中都会有信号机制，其实在fltk中也有。还记得我们学过的send 和 recv么，在这里也可以用起来啊

// 官网示例，跑过可以用
use fltk::{prelude::*, *};#[derive(Clone)]
enum Message {Choice1,Choice2,Choice3,
}fn main() {let a = app::App::default();let (s, r) = app::channel();let mut wind = window::Window::default().with_size(400, 300);let mut choice = menu::Choice::default().with_size(80, 30).center_of_parent().with_label("Select item");choice.add_emit("Choice 1",enums::Shortcut::None,menu::MenuFlag::Normal,s.clone(),Message::Choice1,);choice.add_emit("Choice 2",enums::Shortcut::None,menu::MenuFlag::Normal,s.clone(),Message::Choice2,);choice.add_emit("Choice 3",enums::Shortcut::None,menu::MenuFlag::Normal,s,Message::Choice3,);wind.end();wind.show();while a.wait() {if let Some(msg) = r.recv() {match msg {Message::Choice1 => println!("choice 1 selected"),Message::Choice2 => println!("choice 2 selected"),Message::Choice3 => println!("choice 3 selected"),}}}
}

这个add_emit，或者说sender机制目前只在菜单栏这里看到过，有大佬用过其他API欢迎补充。总之菜单差不多这样就OK啦

而菜单栏，就是一堆菜单对单一块的栏目就是菜单栏啦，

use fltk::{prelude::*, *};
use fltk::enums::{FrameType, Shortcut};fn main() {let a = app::App::default();let mut win = window::Window::new(300, 300, 800, 600, "New window");// 添加我们的菜单栏，这个很好理解我就不说了let mut menu = menu::SysMenuBar::default().with_size(800, 35);// 要使用frame布局，这是布局的一部分后面会讲到menu.set_frame(FrameType::FlatBox);// sender和receiver上面有let (s, r) = app::channel();menu.add_emit("&test1/test1a\t",Shortcut::Ctrl | 'a',menu::MenuFlag::MenuHorizontal,s.clone(),String::from("this is test1/test1a"),);menu.add_emit("&test1/test1b\t",Shortcut::empty(),menu::MenuFlag::Inactive,s.clone(),String::from("this is test1/test1b"),);menu.add_emit("&test2/test2a\t",Shortcut::empty(),menu::MenuFlag::Normal,s.clone(),String::from("this is test2/test2a"),);menu.add_emit("&test2/test2b\t",Shortcut::empty(),menu::MenuFlag::Normal,s.clone(),String::from("this is test2/test2b"),);menu.add_emit("&test2/test2c\t",Shortcut::empty(),menu::MenuFlag::Normal,s.clone(),String::from("this is test2/test2c"),);win.show();while a.wait(){match  r.recv(){Some(msg) =>{println!("{}",msg);},_ =>{continue}}}
}

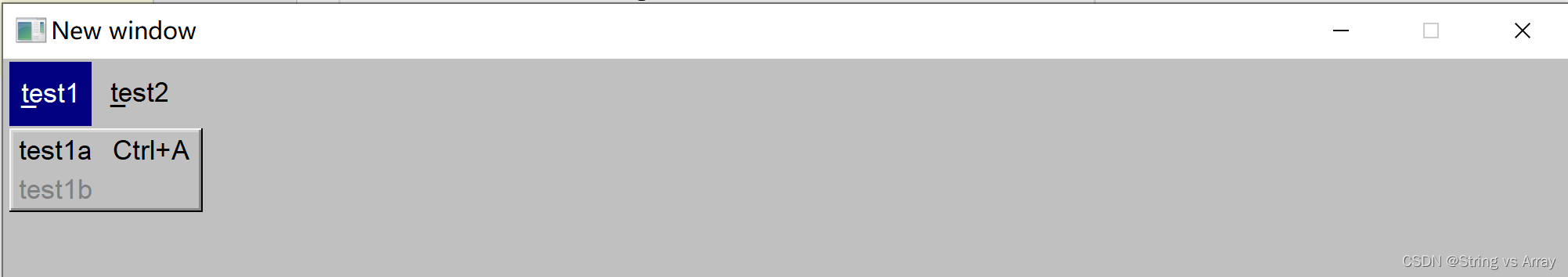

Shoetcut主要是快捷键的设定，比如说：Shortcut::Ctrl | ‘a’, 就是用ctrl + a就能够唤醒的意思。menuflag主要是我们GUI显示的样式定义，比如menu::MenuFlag::MenuHorizontal显示快捷键啥的。这个页面长这个样子哦：

Input

Input就是文本框，没啥难的（简单示例）：

fn main() {let a = app::App::default();let mut win = window::Window::new(300, 300, 800, 600, "New window");let mut input_area = input::Input::default().with_size(100, 30).with_label("input your name").center_of_parent();input_area.set_value("None");let mut but = Button::new(350,500,100,50,"submit");win.show();but.set_callback(move |but|{println!("Your name is {}", input_area.value());// input_area.set_readonly(true);});a.run().unwrap();
}

在input中有一些好用的方法，比如：output是一个无法编辑的文本展示框，或者使用Input。set_readonly等方法

注意，无论Input的何种其他变体，我们开发者，或者说程序读到的都是字符串类型而不是其他类型

Valuator

说实话，我并不知道这个组件怎么称呼比较合适。Valuator包含滑块，滚动条一类的可以拖拽调节的东西:

use fltk::{prelude::*, *};
use fltk::button::Button;
use fltk::enums::{FrameType, Shortcut};fn main() {let a = app::App::default();let mut win = window::Window::new(300, 300, 800, 600, "New window");let mut border = valuator::ValueSlider::new(200,200,50,300,"Slider");// 设置滚动条的最大与最小值border.set_maximum(100.0);border.set_minimum(0.0);// 滚动条每次变化以1为单位border.set_step(1.0,1);// 初识位置为20，下同border.set_value(20.0);let mut c = valuator::Counter::new(400,200,200,50,"Counter");c.set_value(0.8);let mut d = valuator::Dial::new(400,400,100,100,"Dial");d.set_maximum(100.0);d.set_minimum(0.0);d.set_step(0.5,1);let mut e = valuator::Adjuster::new(600,0,200,100,"adjuster");let mut f = valuator::FillSlider::new(0,0,200,100,"FillSlider");d.set_callback(move |d|{println!("{}", d.value());});e.set_callback(move |e|{println!("{}", e.value());});win.show();a.run().unwrap();
}

讲道理看着玩玩害挺不错，这一节也没有其他特别要注意的点，自己动手试试API挺好玩的

Text

主要目的是显示和编辑文本，需要TextBuffer缓冲区缓冲文本，因为肯定会涉及到文档保存的。

use fltk::{prelude::*, *};fn main() {let a = app::App::default();let mut buf = text::TextBuffer::default();let mut win = window::Window::default().with_size(800, 700).with_label("Editor");let mut txt = text::TextEditor::default().with_size(790, 590).center_of_parent();let mut button = button::Button::new(350,650,100,50,"Submit");txt.set_buffer(buf.clone());win.end();win.show();buf.set_text("Hello world!\nThis is a text editor!");button.set_callback(move |button|{println!("Do you want to save {}", buf.text());});a.run().unwrap();
}

我们可以使用一些DisplayExe提供的方法为我们的文本框添加一些更绚丽的效果。我们TextBuffer的作用不仅是缓冲数据，更可以缓冲样式

不过官网的例子导师有些花里胡哨了，我简单的更改字体与颜色

txt.set_buffer(buf);
txt.set_text_font(Font::Courier);
txt.set_text_size(16);

各种设置可以参见这里：https://docs.rs/fltk/latest/fltk/prelude/trait.DisplayExt.html#tymethod.style_buffer

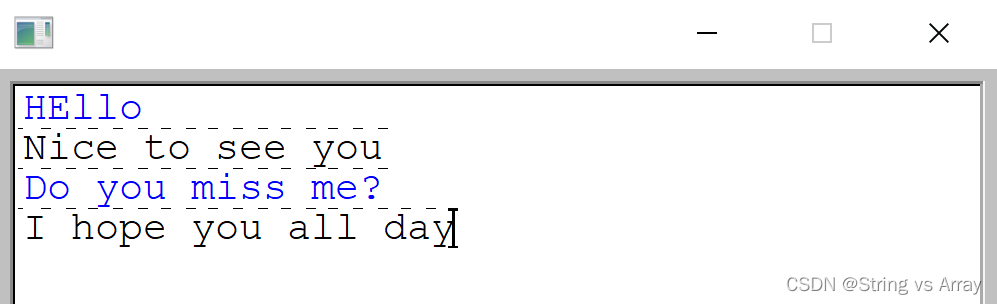

fn main() {let a = app::App::default();let mut buf = text::TextBuffer::default();let mut sbuf = text::TextBuffer::default();let mut win = window::Window::default().with_size(400, 300);let mut txt = text::TextEditor::default().with_size(390, 290).center_of_parent();// 这里用clone才能追踪到buf的变化。txt.set_buffer(buf.clone());txt.set_text_font(Font::Courier);txt.set_text_size(16);win.end();win.show();let mut p = 0;while a.wait(){// 每换一行就会改变颜色的小玩具let h = buf.text().lines().count() % 2;if h == 1{txt.set_text_color(Color::Blue);}else{txt.set_text_color(Color::Black);}}
}

Browser

此浏览器非我们上网用的浏览器，更像是任务管理器之流的浏览器，最要是有点类似表格一样的使用。

//官网的代码,演示的代码确实有点潦草可以理解：
use fltk::{prelude::*, *};fn main() {let app = app::App::default();let mut win = window::Window::default().with_size(900, 300);let mut b = browser::Browser::new(10, 10, 900 - 20, 300 - 20, "");let widths = &[50, 50, 50, 70, 70, 40, 40, 70, 70, 50];b.set_column_widths(widths);b.set_column_char('\t');// we can now use the '\t' char in our add method.b.add("USER\tPID\t%CPU\t%MEM\tVSZ\tRSS\tTTY\tSTAT\tSTART\tTIME\tCOMMAND");b.add("root\t2888\t0.0\t0.0\t1352\t0\ttty3\tSW\tAug15\t0:00\t@b@f/sbin/mingetty tty3");b.add("erco\t2889\t0.0\t13.0\t221352\t0\ttty3\tR\tAug15\t1:34\t@b@f/usr/local/bin/render a35 0004");b.add("uucp\t2892\t0.0\t0.0\t1352\t0\tttyS0\tSW\tAug15\t0:00\t@b@f/sbin/agetty -h 19200 ttyS0 vt100");b.add("root\t13115\t0.0\t0.0\t1352\t0\ttty2\tSW\tAug30\t0:00\t@b@f/sbin/mingetty tty2");b.add("root\t13464\t0.0\t0.0\t1352\t0\ttty1\tSW\tAug30\t0:00\t@b@f/sbin/mingetty tty1 --noclear",);win.end();win.show();app.run().unwrap();
}

browser特效格式写法参见：https://fltk-rs.github.io/fltk-book/Browsers.html
