第一次接触EDA实验，对这方面的相关操作并不熟悉。本篇文章结合上课内容和B站Quartus进行整理，总结一下Quartus 这款软件的基本使用。
参考的B站教学链接：《Quartus II 软件安装与入门教程》

Quartus 软件简介

Quartus II 是Altera公司为其FPGA/CPLD芯片设计的集成化专用开发软件，有原理图、VHDL、Verilog HDL等多种设计输入形式，内嵌综合器以及仿真器，可以完成从设计输入、综合适配、仿真到下载的完整FPGA设计流程。

用自己的语言总结：Quartus不仅支持在上面绘制电路，进行仿真，还支持编写代码，并且支持将代码下载到FPGA上。因此，总软件大小比较大，大约15G左右（我的是正版免费的Lite版本）

Quartus 软件下载

关于Quartus软件下载，有个地方需要注意，若要保证其仿真功能的正常运作，在安装界面必须勾选Modelsim。
官网上面有三个版本，前两个大型的是商业版需付费使用，轻量版本Lite可以免费使用。
我在官网下的最新版本并未注意到这个问题，导致仿真时会报错Error loading design
卸载之后，我安装的是Quartus18.1的版本，直接安装即可，一路next。
安装包由B站视频的UP提供：

18.1lite版本下载地址：
链接：https://pan.baidu.com/s/1JMH75Y7l1cW8x_uveJ1pVg
提取码：i83y

仿真流程

详细的仿真流程看视频更为清晰，这里仅放置一些关键设置图。

新建工程时的设置：

仿真界面的按钮含义：

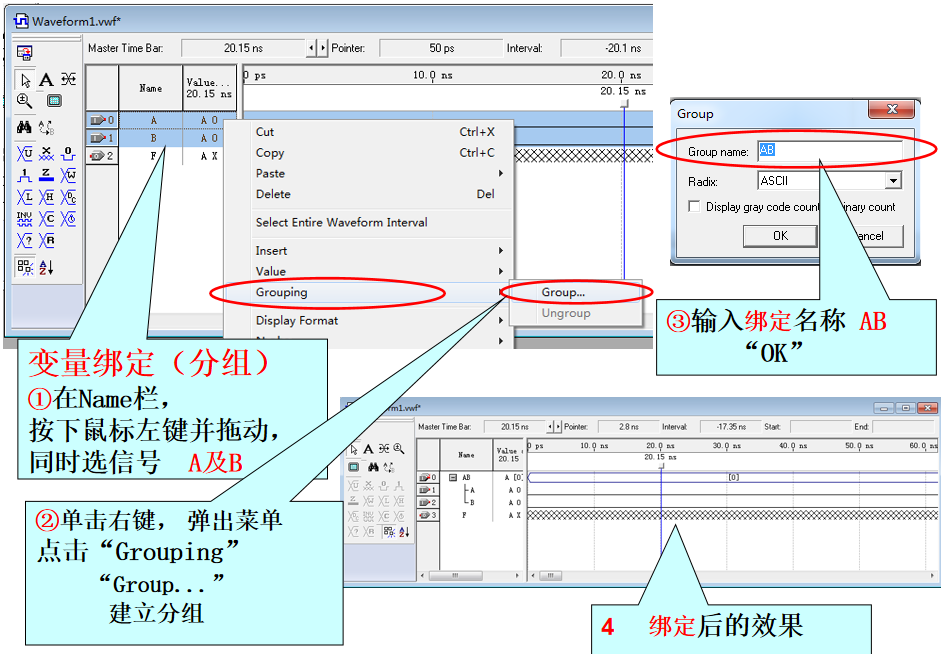

仿真界面的信号分组操作：

仿真实例：4选1多路选择器

原理图：

verilog代码

仿真可以有两种方式，直接画电路图或者编写verilog代码。
这里采用verilog的方式：
在File->New->选择Verilog HDL File ，写入verilog代码：

module MUX41a(a,b,c,d,s1,s0,y);input a,b,c,d;input s1,s0;output y;reg y;always @ (a or b or c or d or s1 or s0)begin : MUX41case({s1,s0})2'b00 : y<=a;2'b01 : y<=b;2'b10 : y<=c;2'b11 : y<=d;default : y<=a;endcaseend
endmodule

注：文件保存名与模块名必须一致（这点和matlab类似）

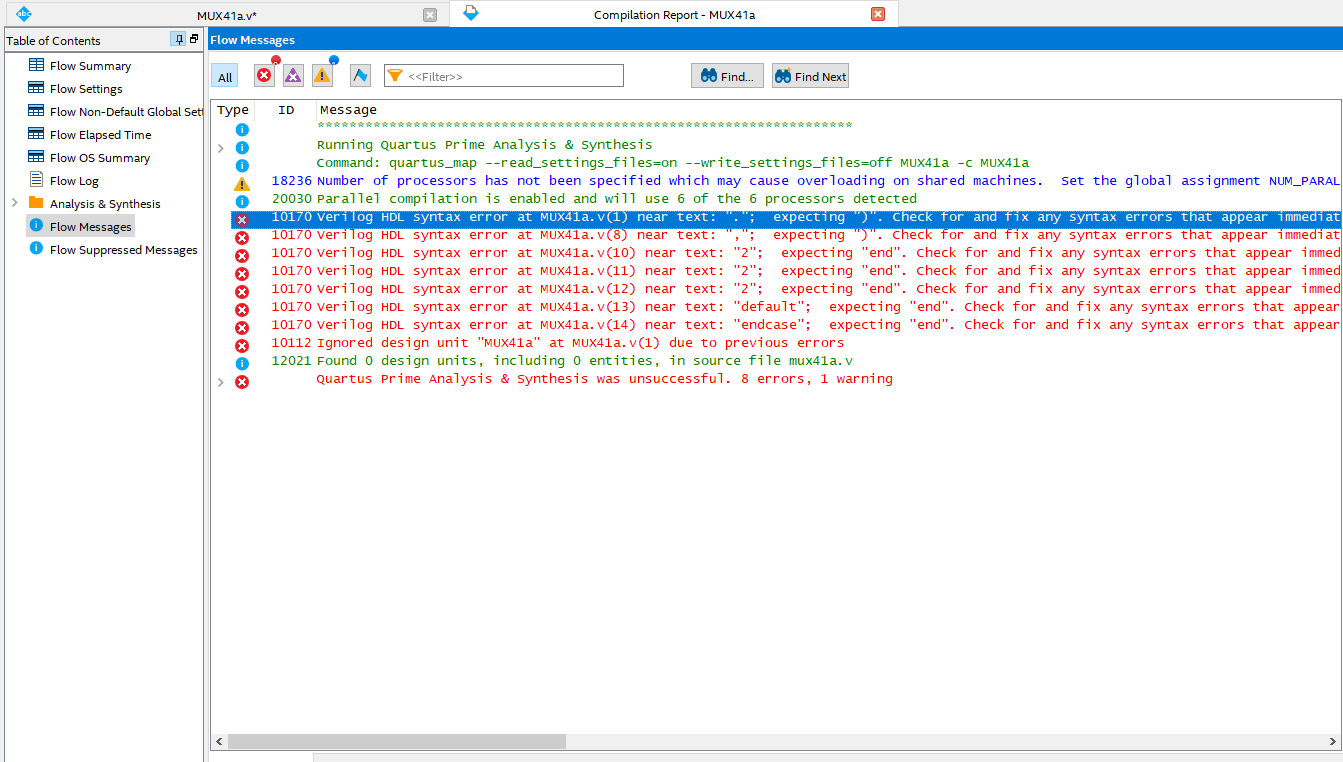

编译之后，如果有报错，可以在Flow Messages查看

仿真结果

打开仿真文件：

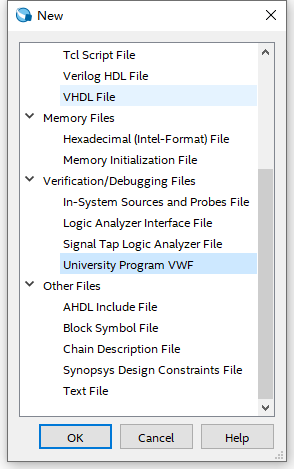

File->New->University Program VWF

设置各参数进行仿真，编译直接保存文件即可。

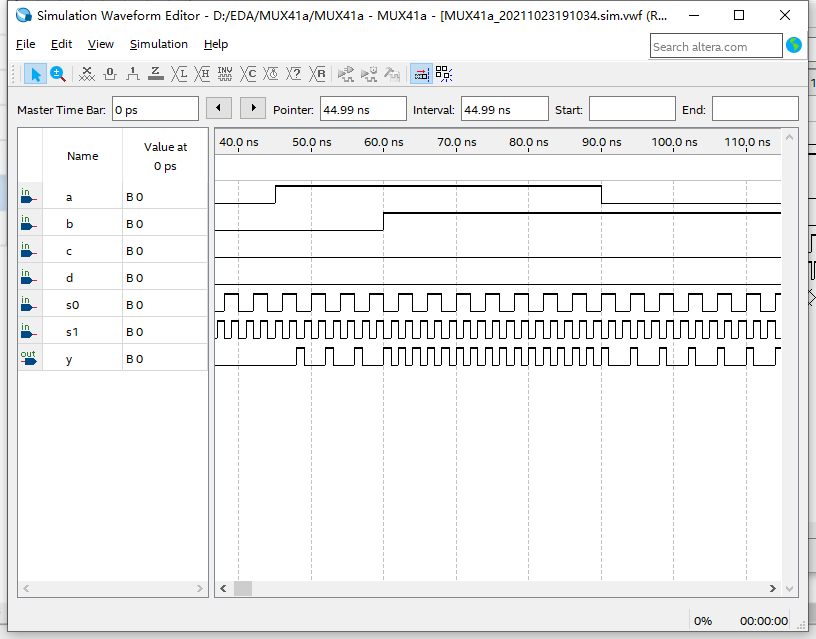

仿真结果：

电路图形式

选择File->New->Block Diagram/Schematic File

手动绘制电路图，之后编译，效果类似。
与编程方式相比，该方式较为麻烦。

下载到FPGA

下载过程尚未实践，先将PPT内容整理一下。

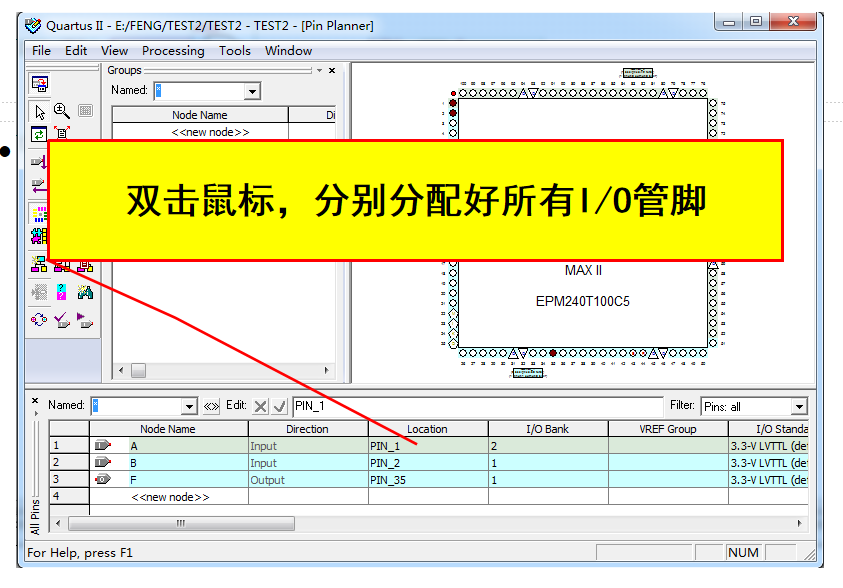

对未用引脚进行设置

感悟

verilog语言每一条可以与实际电路图进行对应，不愧是硬件描述语言。
