在这里，我们只是简单的介绍了一下上述的流程图，让大家有个大致的了解，接下来我们就以流水灯实验的工程为例，对每个流程进行详细的操作演示，一步步、手把手带领大家学习使用Quartus II软件。
在创建工程之前，我们建议大家在硬盘中新建一个文件夹用于存放自己的Quartus工程，

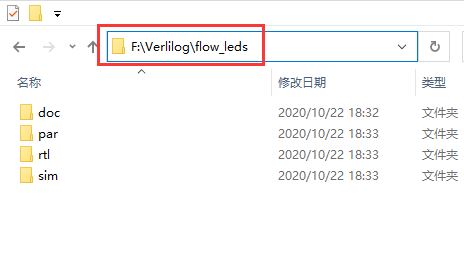

这个工程目录的路径名应该只有字母、数字和下划线，以字母为首字符，且不要包含中文和其它符号。我们在电脑的F盘Verilog文件夹中创建一flow_leds文件夹，用于存放本次流水灯实验的工程，工程文件夹的命名要能反映出工程实现的功能，本次是以流水灯的实验为例，所以这里将文件夹命名为flow_leds。然后在flow_leds文件夹下创建4个子文件夹，分别命名为：doc、par、rtl和sim。doc文件夹用于存放项目相关的文档，par文件夹用于存放Quartus软件的工程文件，rtl文件夹用于存放源代码，sim文件夹用于存放项目的仿真文件。

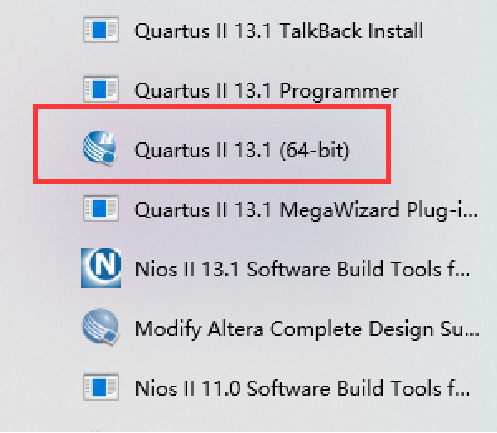

接下来启动Quartus II软件，Win键或者直接双击桌面上的Quartus II 13.1 (64-bit)软件图标

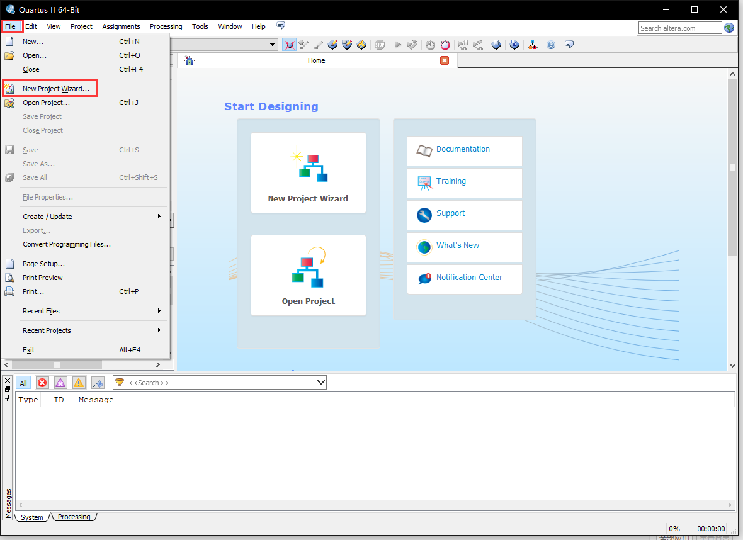

在菜单栏上选择【File】→【New Project Wizard…】来新建一个工程。

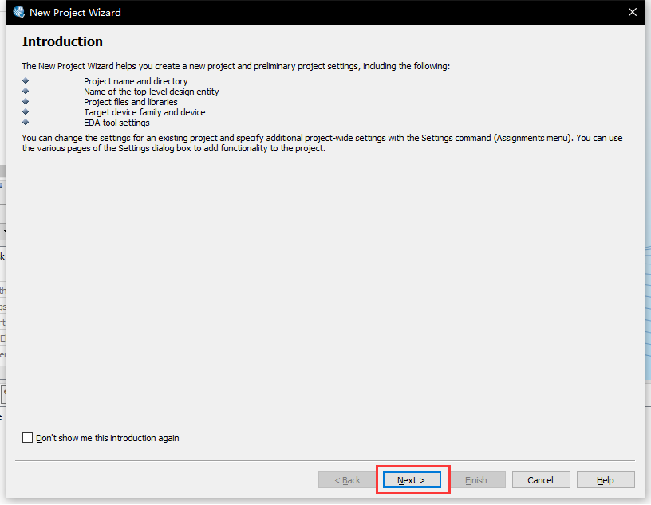

在“Introduction”介绍页面中，我们可以了解到在新建工程的过程中要完成以下五个步骤：
1、 工程的命名以及指定工程的路径；
2、 指定工程的顶层文件名
3、 添加已经存在的设计文件和库文件
4、 指定器件型号
5、 EDA工具设置
接下来我们可以单击上图页面下面的【Next>】按钮进入下一页。

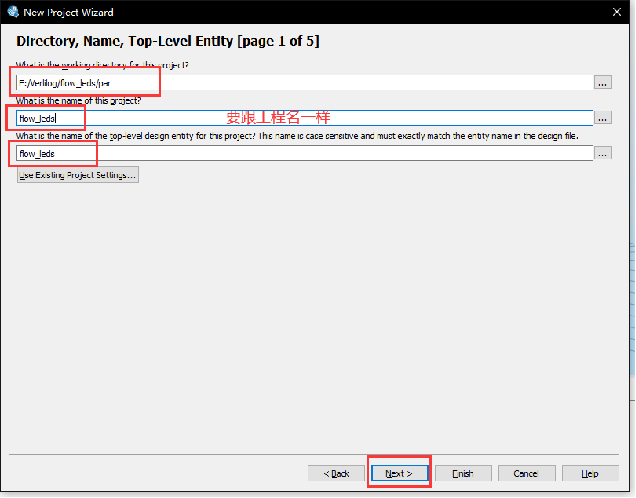

右图的第一栏用于指定工程所在的路径；第二栏用于指定工程名，这里我们建议大家直接使用顶层文件的实体名作为工程名；第三栏用于指定顶层文件的实体名。这里我们设置的工程路径为E:/Verilog/flow_led/par文件夹，工程名与顶层文件的实体名同flow_leds。文件名和路径设置完毕后，我们单击【Next】按钮，进入下一个页面

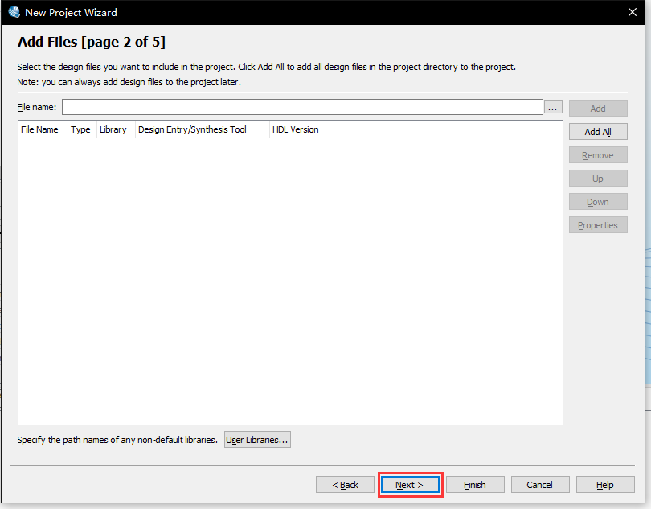

在该页面中，我们可以通过点击【…】符号按钮添加已有的工程设计文件（Verilog或 VHDL文件），由于我们这里是一个完全新建的工程，没有任何预先可用的设计文件，所以我们不用添加，直接单击【Next】按钮

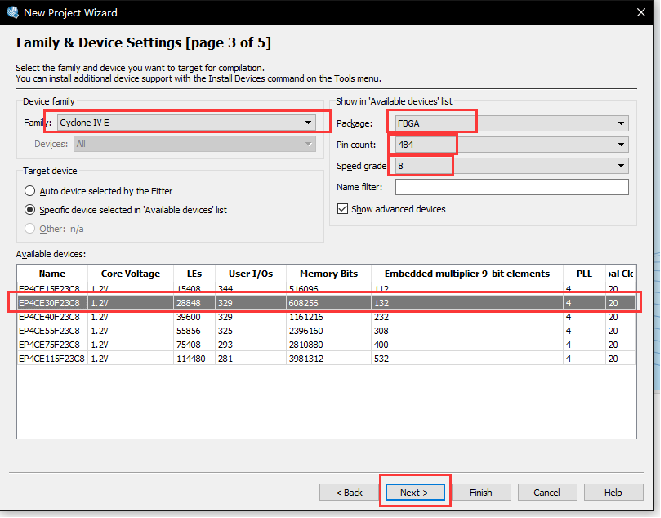

这里我们要根据实际所用的FPGA型号来选择目标器件，由于我们开拓者FPGA开发板主芯片是Cyclone IV E系列的“EP4CE30F23C8”，所以在Device Family一栏中选择“Cyclone IV E”。Cyclone IV E系列的产品型号较多，为了方便我们在Available device一栏中快速找到我们开发板的芯片型号，我们在Package一栏中选择FBGA封装，Pin Count选择484引脚，Speed grade速度等级一栏中选择8，之后在可选择的器件中只能看见四个符合要求的芯片型号了，选中“EP4CE30F23C8”，接着我们再单击【Next】

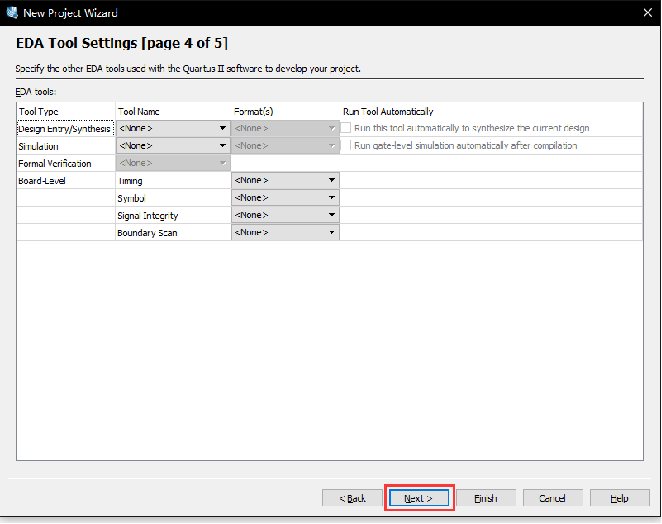

在“EDA Tool Settings”页面中，我们可以设置工程各个开发环节中需要用到的第三方EDA工具，比如：仿真工具Modelsim、综合工具Synplify。由于本实例着重介绍Quartus II软件，并没有使用任何的EDA工具，所以此页面保持默认不添加第三方EDA工具，直接单击【Next>】就行。

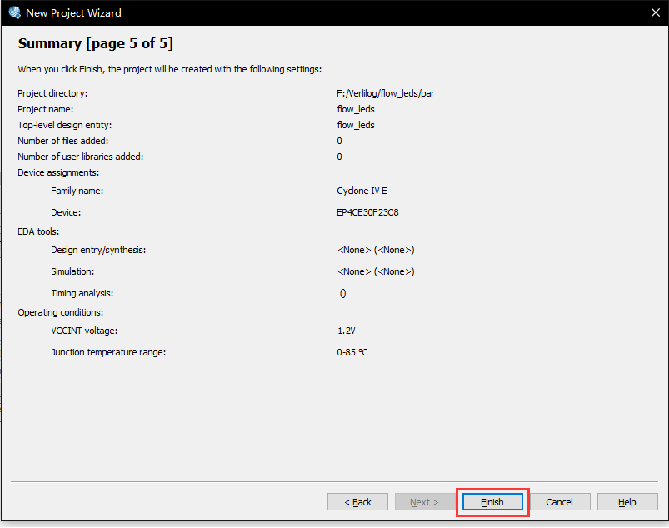

从该页面中，我们可以看到工程文件配置信息报告，接下来我们点击【Finish】完成工程的创建。

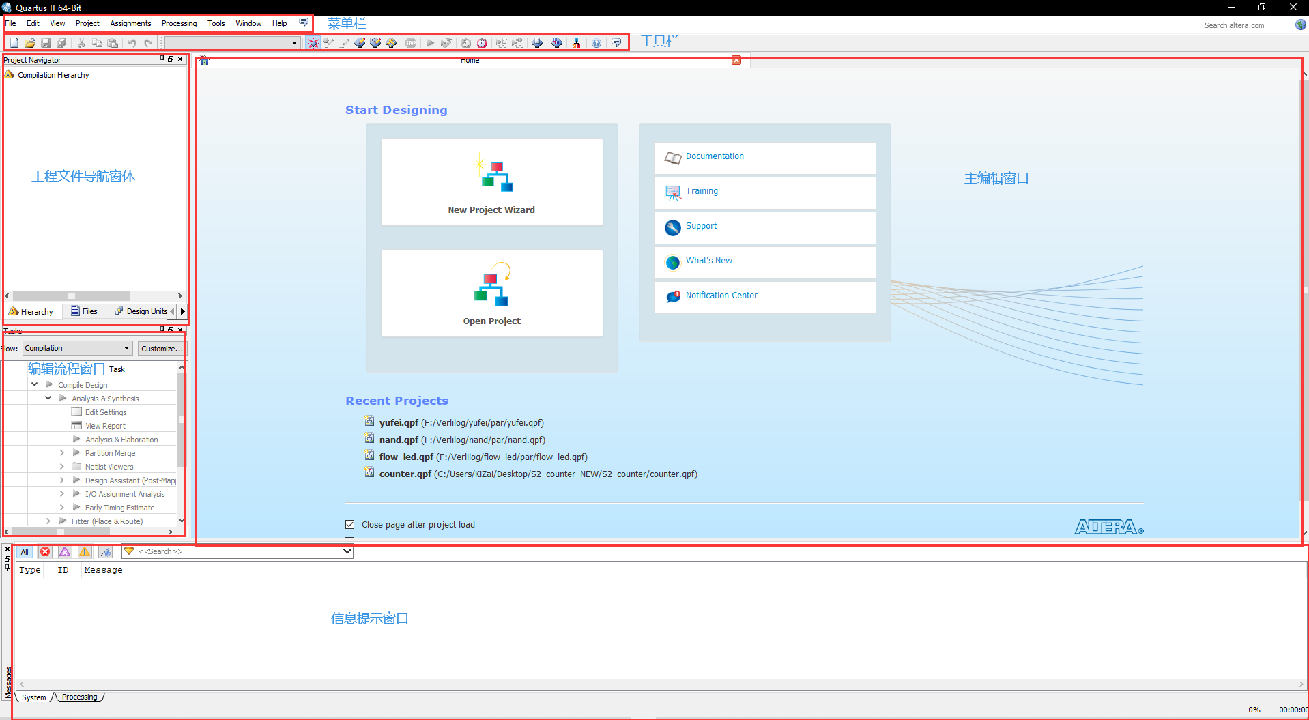

此时返回到Quartus软件界面，可以在工程文件导航窗口中看到我们刚才新建的flow_led工程，如果大家需要修改器件的话，直接双击工程文件导航窗口中的“Cyclone IV E“EP4CE30F23C8”即可，Quartus显示界面如图所示。

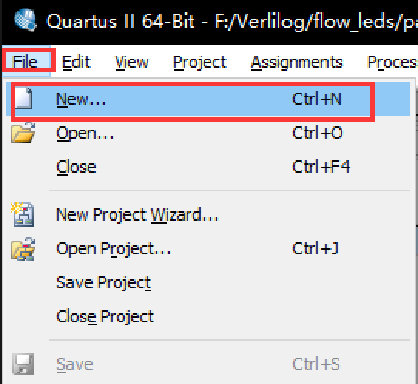

下面我们就来创建工程顶层文件，我们在菜单栏中找到【File】→【New】，如下图所示。

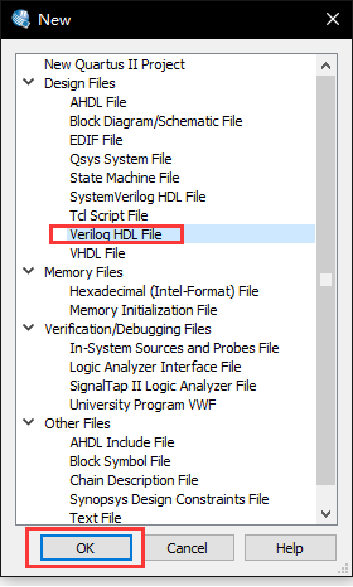

弹出如下图所示页面，由于我们使用Verilog HDL语言来作为工程的输入设计文件，所以在Design Files一栏中选择Verilog HDL File，然后点击【OK】按钮。

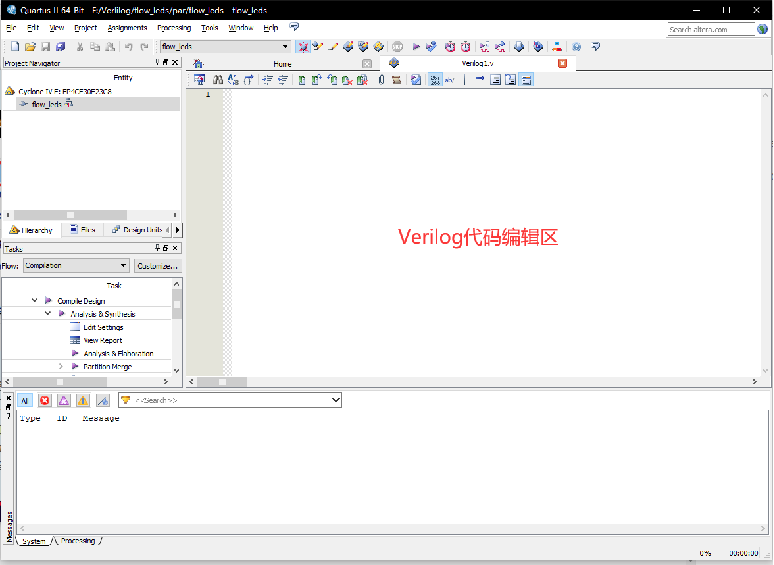

这里会出现一个Verilog1.v文件的设计界面，用于输入Verilog代码，如下图所示。

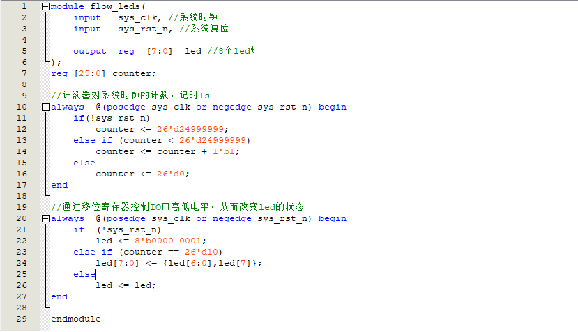

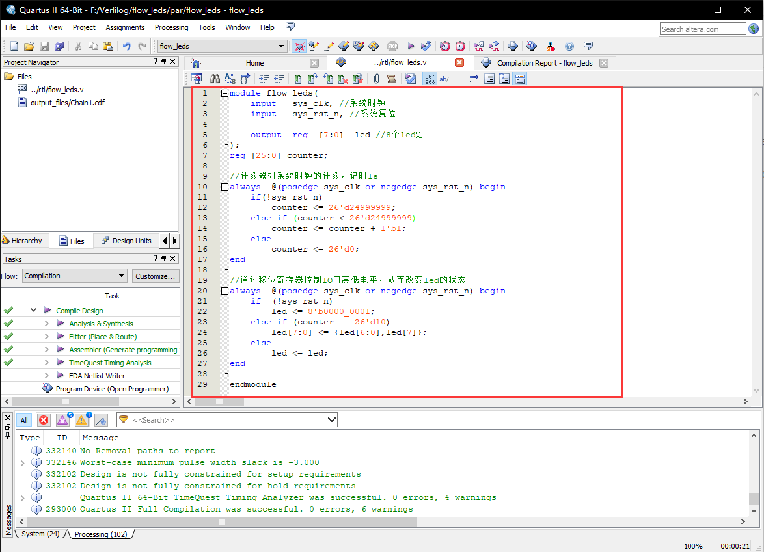

接下来我们在该文件中编写流水灯代码，流水灯的代码如下图：
module flow_leds(input sys_clk, //系统时钟input sys_rst_n, //系统复位 output reg [7:0] led //8个led灯
);
reg [25:0] counter;//计数器对系统时钟的计数，记时1s
always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)counter <= 26'd24999999;else if (counter < 26'd24999999)counter <= counter + 1'b1;elsecounter <= 26'd0;
end//通过移位寄存器控制IO口高低电平，从而改变led的状态
always @(posedge sys_clk or negedge sys_rst_n) beginif (!sys_rst_n)led <= 8'b0000_0001;else if (counter == 26'd10)led[7:0] <= {led[6:0],led[7]};elseled <= led;
endendmodule
接下来我们保存编辑完成后的代码，按快捷键【Ctrl】+【S】或选择【File】→【Sava】，则会弹出一个对话框提示输入文件名和保存路径，默认文件名会和所命名的module名称一致，默认路径也会是当前的工程文件夹

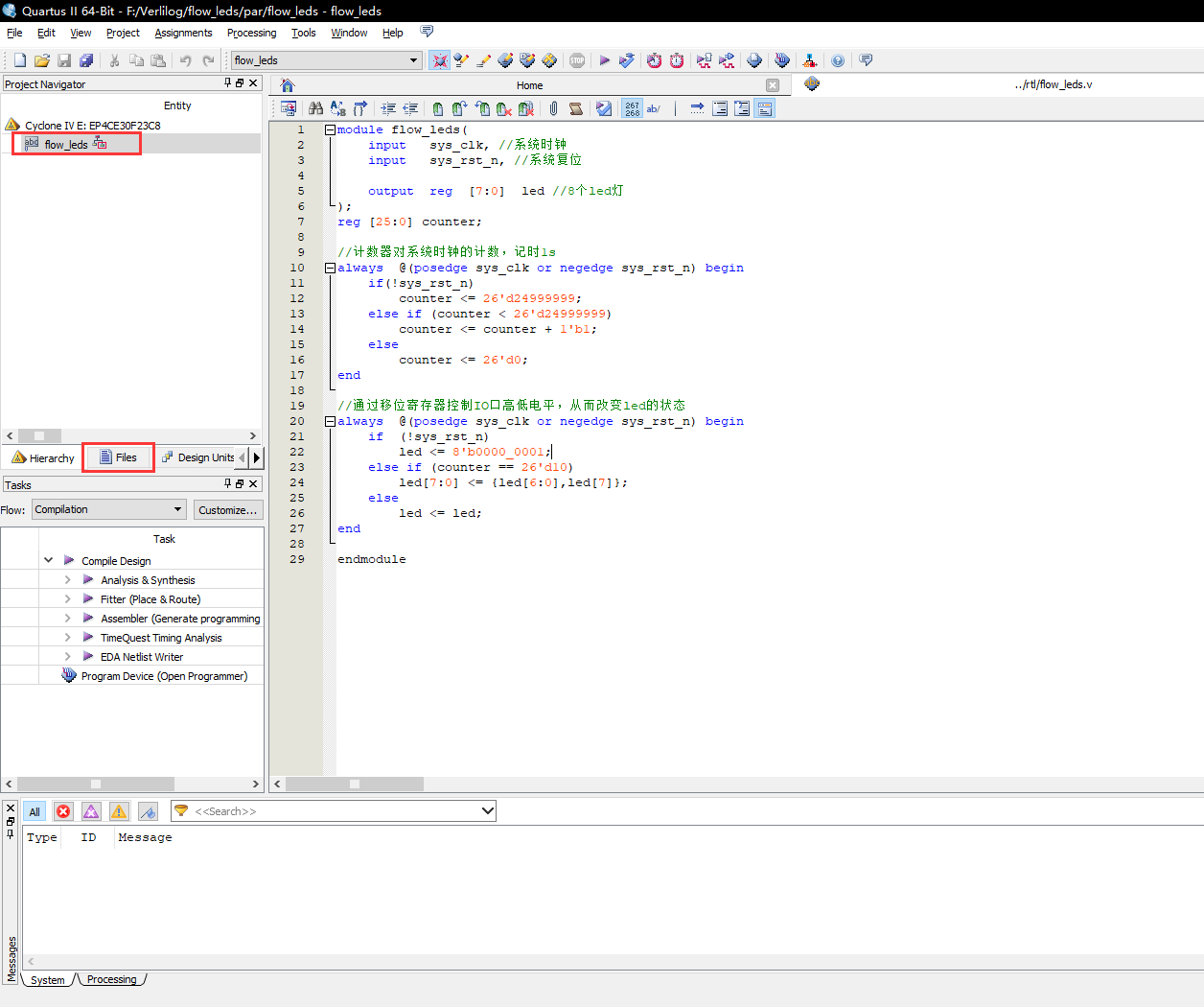

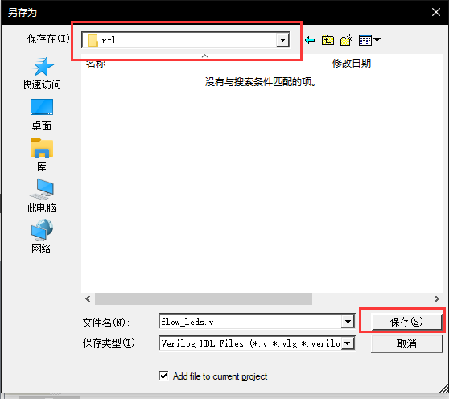

我们将存放的路径修改为rtl文件夹下，如图所示。点击【保存】按钮即可保存代码文件，然后我们可以在工程文件导航窗口File一栏中找到新建的flow_led.v文件

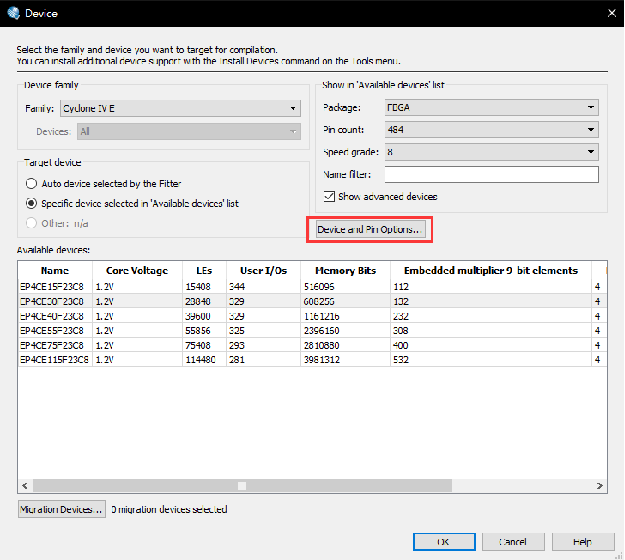

在我们的工程中，需要配置双用的管脚。首先我们在Quartus软件的菜单栏中找【Assignments】→【Device…】，出现如图所示页面。

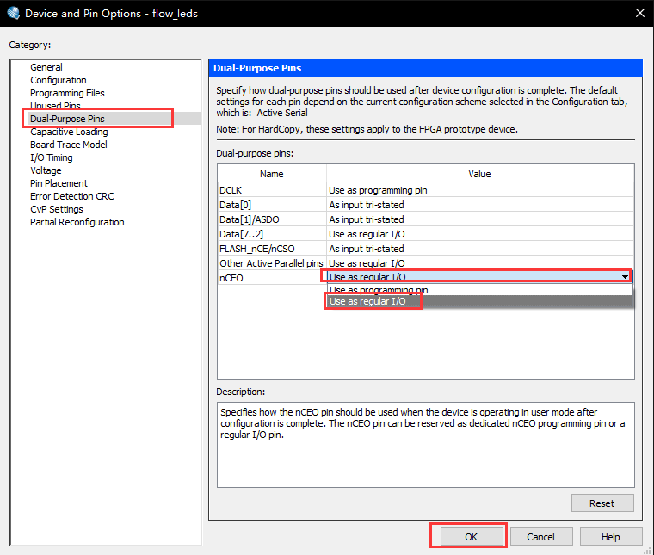

该页面就是可以重新选择器件页面，然后点击【Device and Pin Options】按钮，会弹出一个设置页面，在左侧Category一栏中选择Dual-Purpose Pin。对于需要使用EPCS器件的引脚时，需要将下图页面中所有的引脚都改成Use as regular IO，如果大家不确定工程中是否用到EPCS器件时，可以全部修改。本次实验只修改了nCEO一栏中，将Use as programming pin修改为Use as regular I/0，设置界面如图所示。
为了验证代码是否正确，我们可以在工具栏中选择【Analysis & Synthesis】图标来验证语法是否正确，也可以对整个工程进行一次全编译，即在工具栏中选择【Start Compilation】图标，不过全编译的时间耗时会比较长。接下来我们对工程进行语法检查，点击工具栏中的【Analysis & Synthesis】图标，图标的位置如图所示。
在编译过程中如果没有出现语法错误，编译流程窗口【Analysis & Synthesis】前面的问号会变成对勾，表示编译通过。最后，我们可以查看打印窗口的“Processing”里的信息，如图所示。包括各种“Warning”和“Error”。“Error”是必须要关心的，“Error”意味着代码有语法错误，后续的编译将无法继续，如果出现错误，可以双击错误信息，此时编辑器会定位到语法错误的位置，修改完成后，重新开始编译；而“Warning”则不一定是致命的，有些潜在的问题可以从 “Warning”中寻找，如果一些“Warning”信息对设计没有什么影响，也可以忽略它。

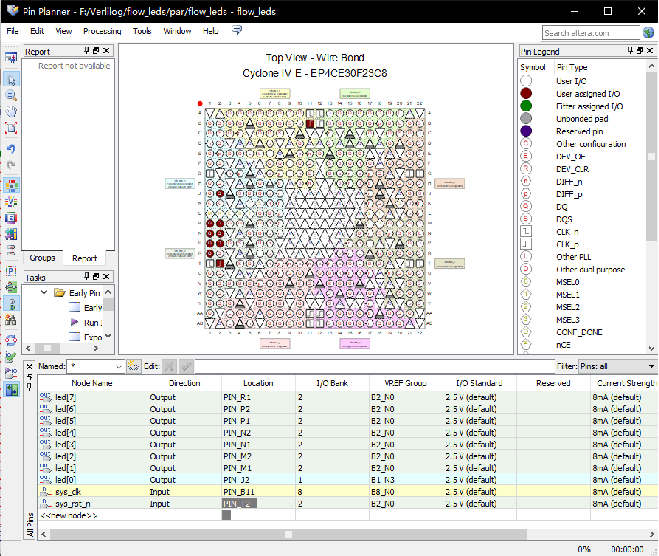

编译通过以后，接下来我们就需要对工程中输入、输出端口进行管脚分配。可以在菜单栏中点击【Assignments】→【Pin Planner】或者在工具栏中点击【Pin Planner】的图标，操作界面如图所示。
直接按照我的图引脚编写，退出就可以了。

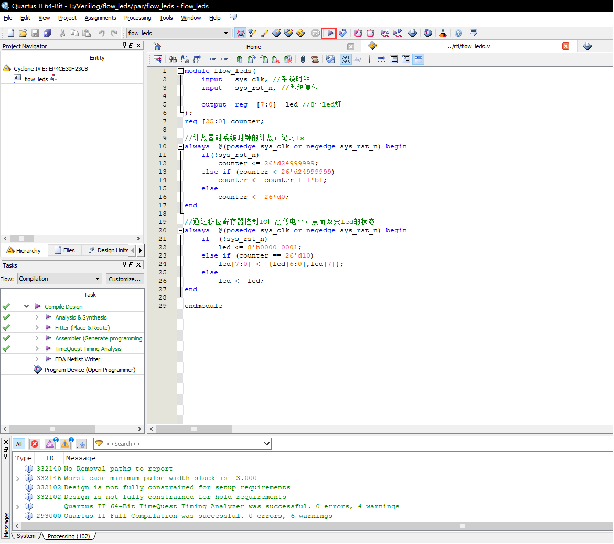

我们分配完引脚之后，需要对整个工程进行一次全编译，我们在工具栏中选择【StartCompilation】图标，操作界面如图所示。

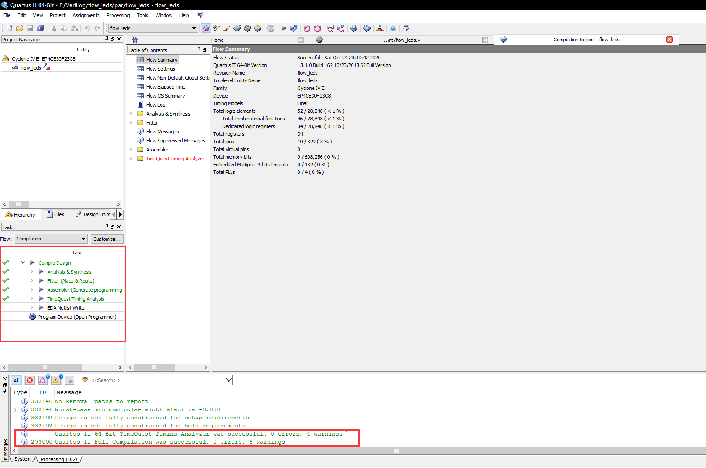

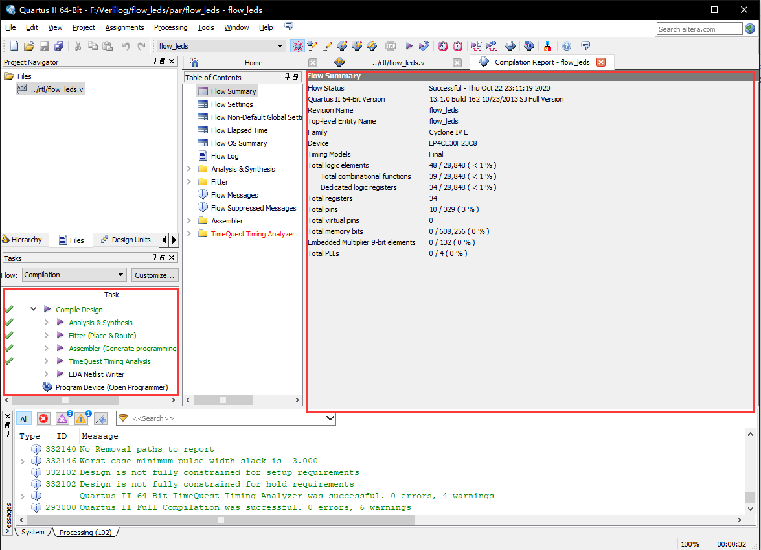

编译完成后的界面如图所示；图中左侧编译流程窗口全部显示打钩，说明工程编译通过，右侧Flow Summary观察FPGA资源使用的情况。

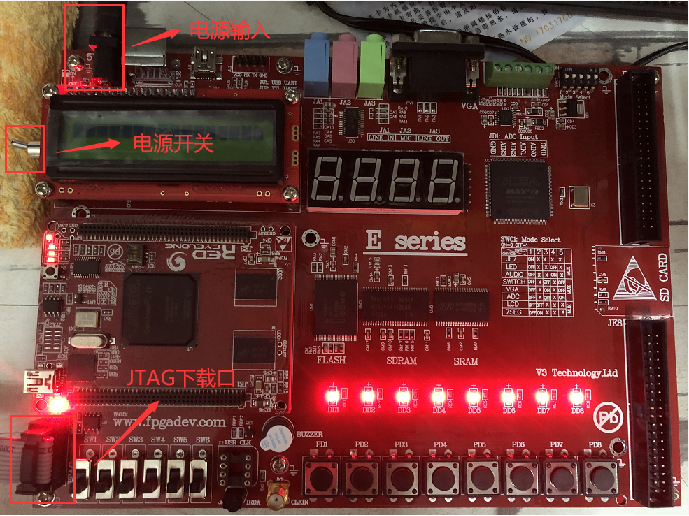

编译完成后，我们就可以给开发板下载程序，来验证我们的程序能否正常运行。右图为红色飓风开发板的实物图。首先我们将USBBlaster下载器一端连接电脑，另一端与开发板上的JTAG接口相连接；然后连接开发板电源线，并打开电源开关。

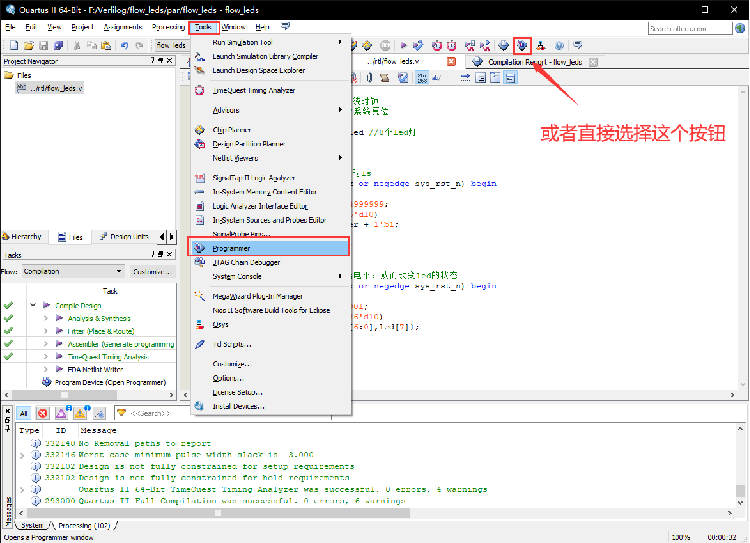

接下来我们在工具栏上找到【Programmer】按钮或者选择菜单栏【Tools】→【Programmer】，操作界面如图所示。

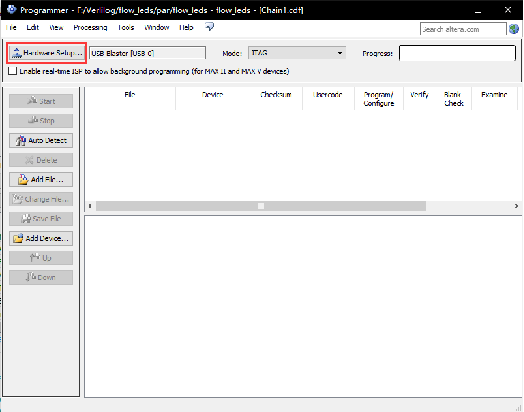

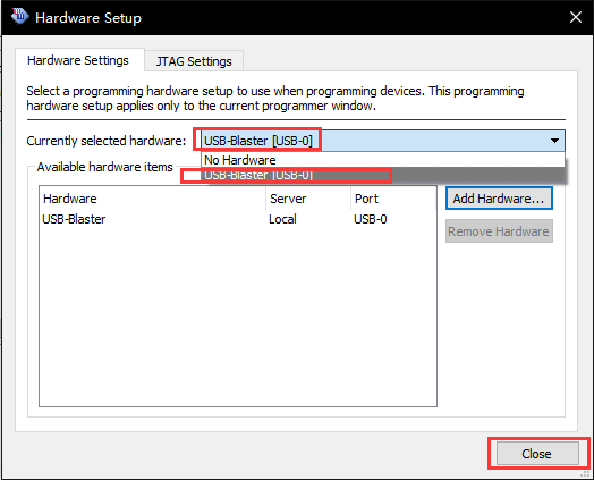

打开程序下载操作程序下载界面如上图所示；点击页面中的【Hardware Setup…】按钮，选择“USB-Blaster”，如图所示界面。
如果大家的软件中没有出现USB-Blaster，请检查下是不是USBBlaster没有插入到电脑的USB接口。然后点击Close按钮完成设置。

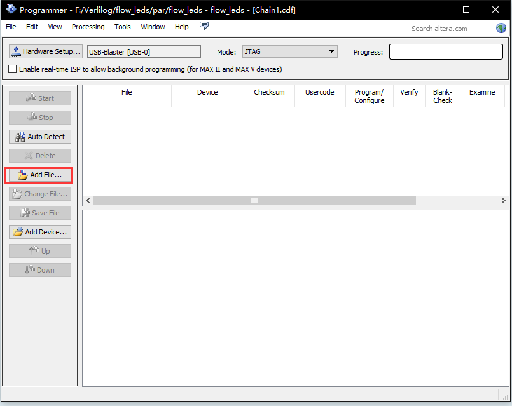

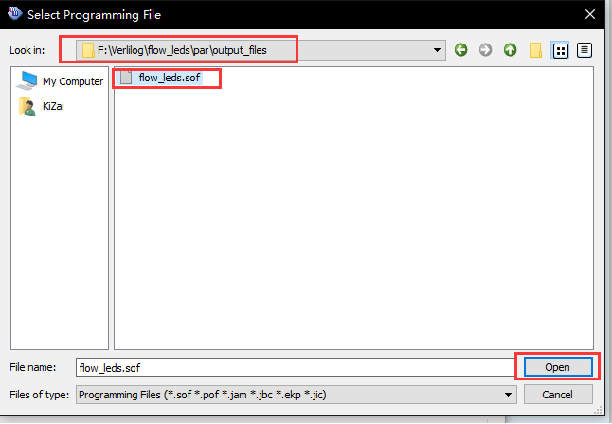

接下来回到下载界面，点击【ADD File…】按钮，添加用于下载程序的sof文件，如下图操作。找到“output_files”下面的“flow_led.sof”文件点击【Open】即可。

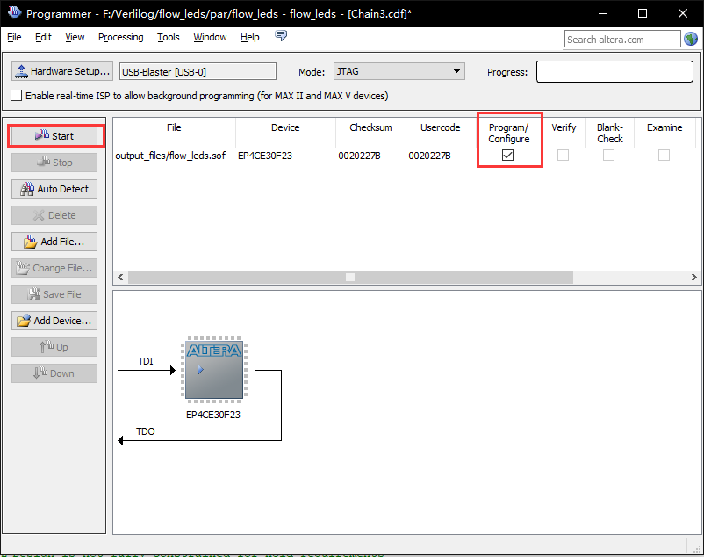

接下来我们就可以下载程序了，点击【Start】按钮下载程序，操作界面如图所示。

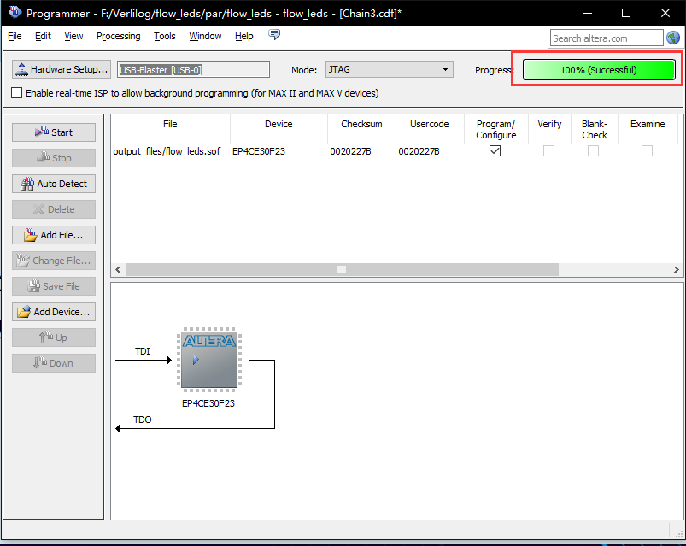

下载程序时，我们可以在Process一栏中观察下载进度，程序下载完成后，可以看到下载进度为100%，如图所示。
下载完成之后，我们可以看到开发板上的DD1~DD8按顺序点亮，呈现出流水灯的效果，如GIF所示:
