1.建立工程
2.选择芯片时，在界面device and pin options中的unused pins选择as input tri-stated ;
3.创建NiOS II软核处理系统 ，18.1在tools->platform designer

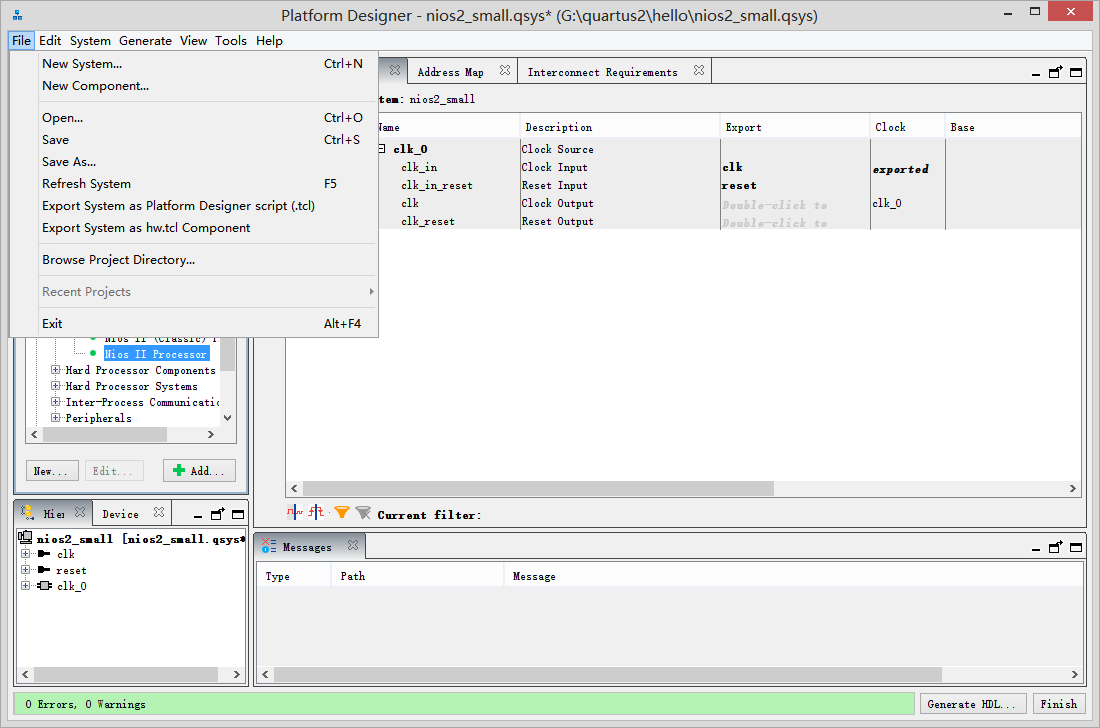

4.出现该界面，选择file->save->nios2_small

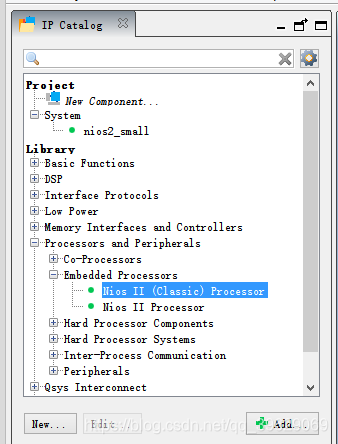

保存成功后找到下面niosII（classicprocessor，双击

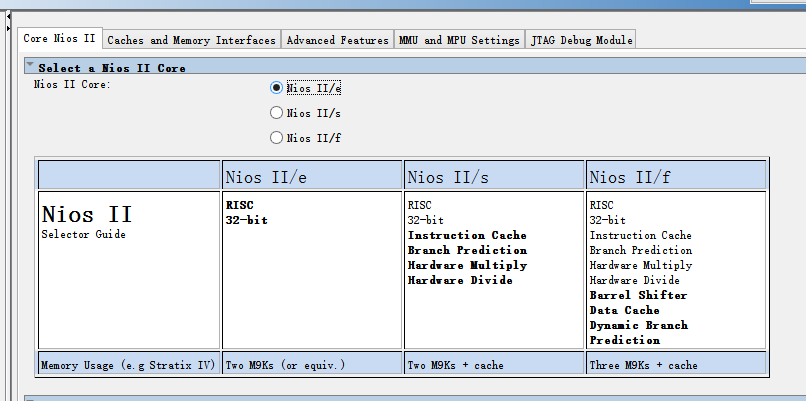

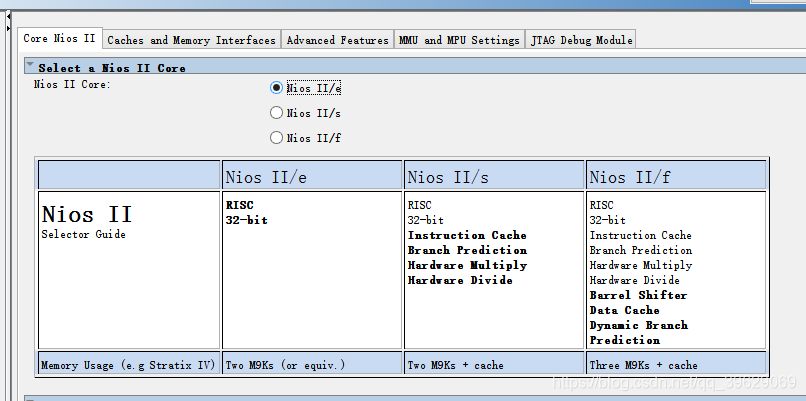

选择经济型nios2软核处理器
此时复位矢量“Reset Vector”和异常矢量“Exception Vector”无效
设置“JTAG Debug Module”选项卡的内容，在经济型内核“Nios II/e”的情况下，处理器只支持“Level 1”级的 JTAG调试模块，此时直接点击finish即可

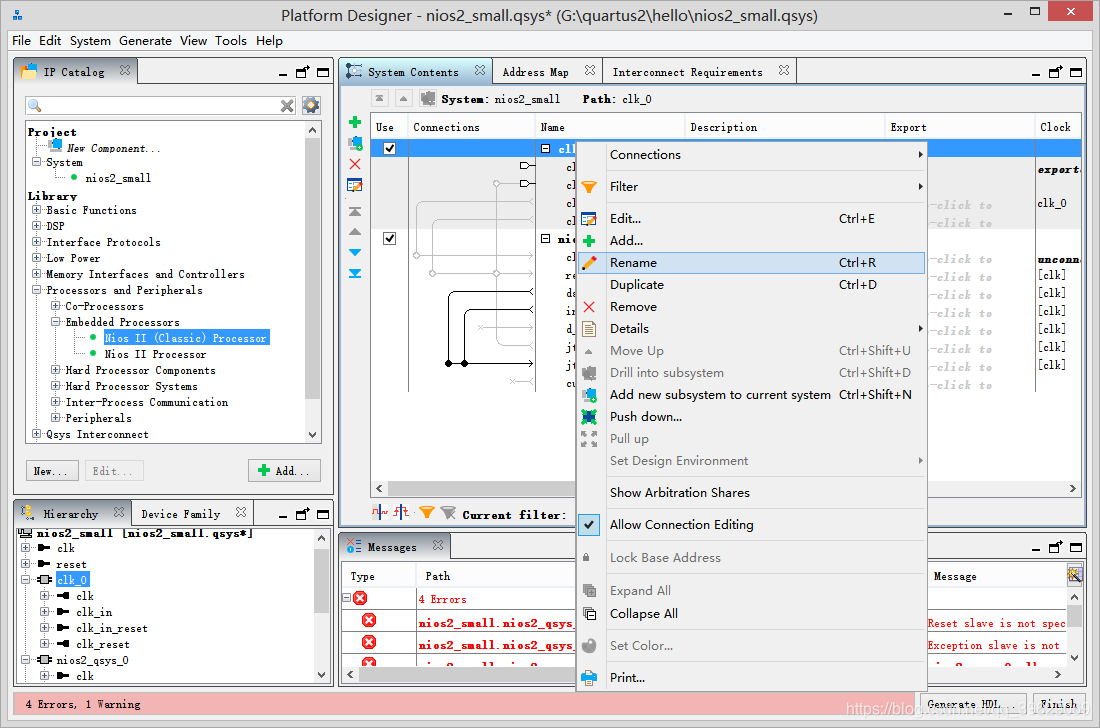

5.右击clk_0选择rename改为clk_50
6.配置存储器

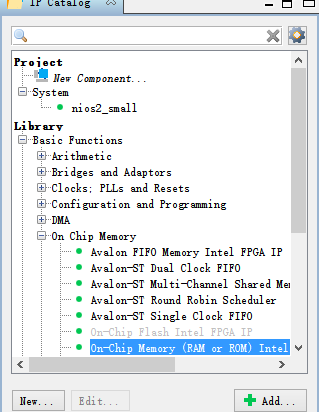

找到On-Chip-Memory（RAM or ROM），双击

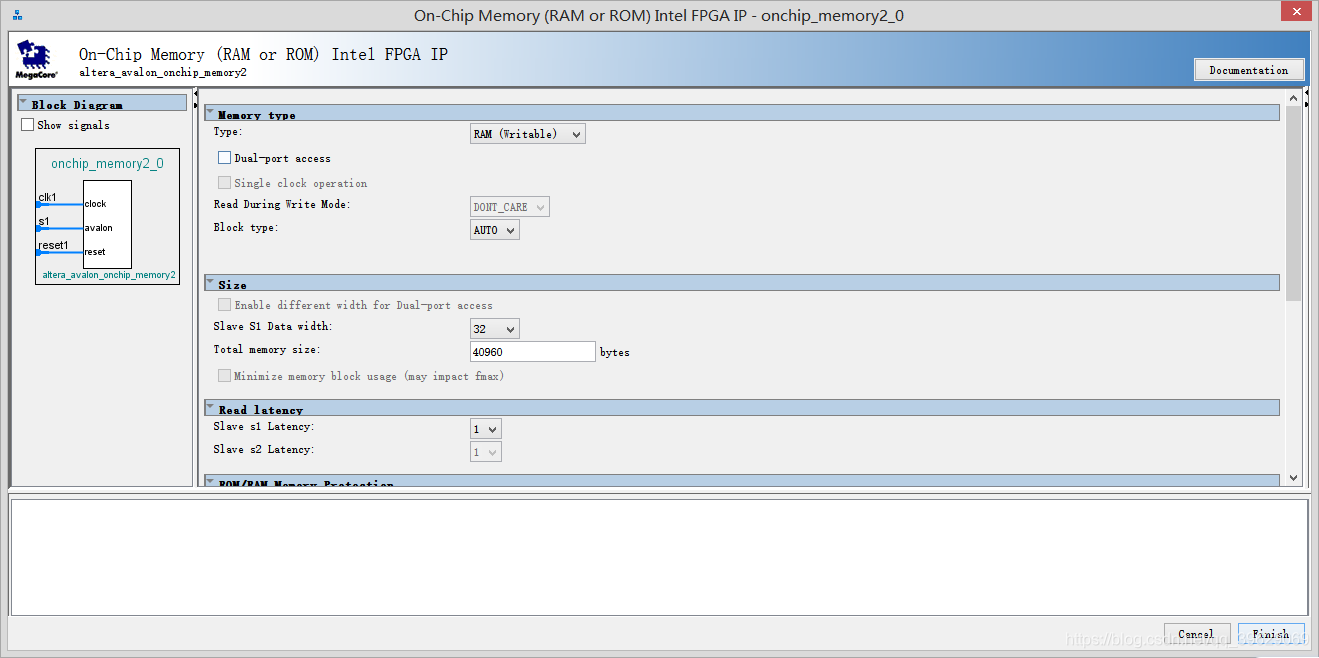

存储器容量“Total memory sizees”文本框中输入 40960
点击finish，将存储器名字改为onchip_memory

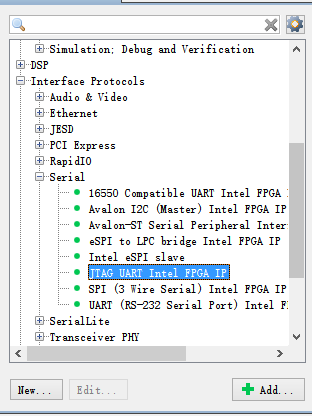

7.找到JTAG UART ,双击，finish
8.产生 Nios II 软核处理器系统

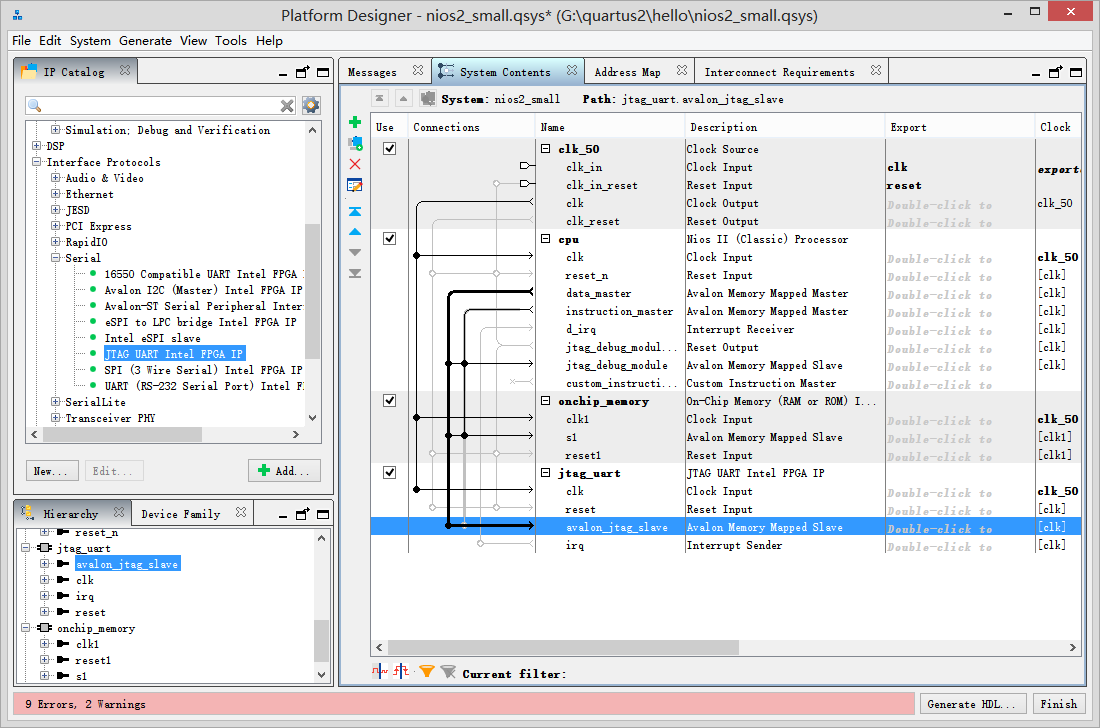

进行时钟，数据端口，指令端口的连接
只有存储类的 ip 需要连接 instuction_master

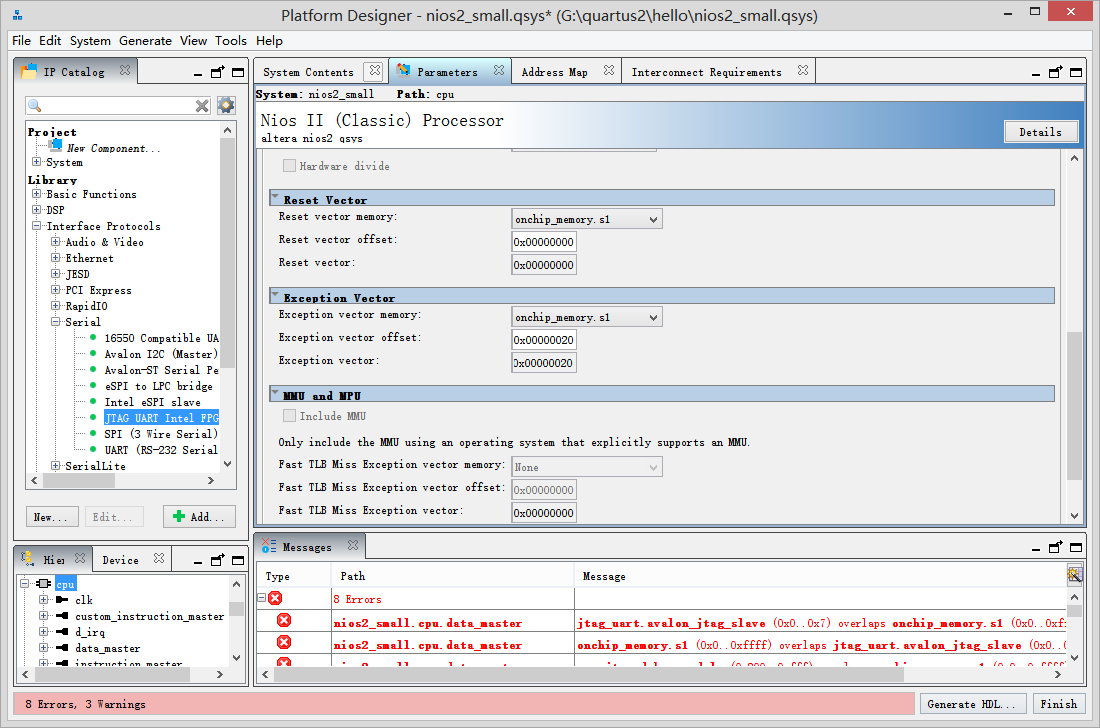

9.双击图中cpu配置产生Nios II软核处理器的复位矢量“Reset Vector”和异常矢量“Exception Vector”均为 onchip_memory，之后单击 Finish
10.由菜单“System-Create Global Reset Network”自动连接复位信号，由菜单“System-Assign Base addresses”自动排列 Nios II 软核处理器系统各个部分的地址。
11.在 IRQ 标签栏下点选“Avalon_jtag_slave”和 IRQ 的连接点就会为“jtag_uart”核添加一个值为 0 的中断号

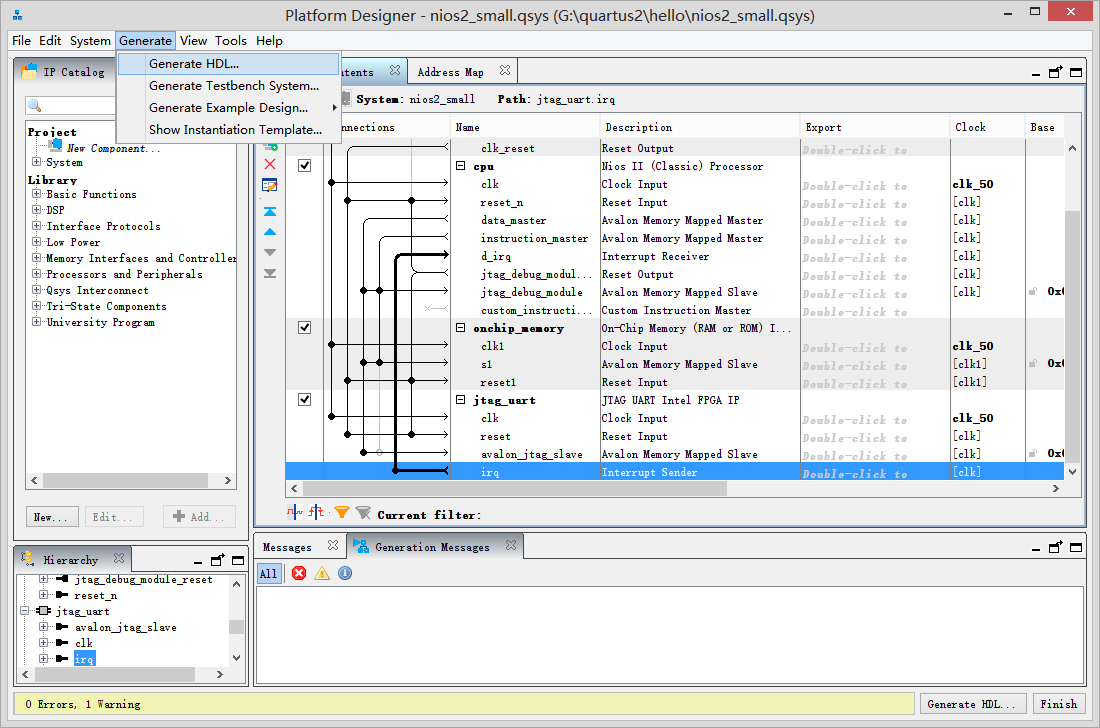

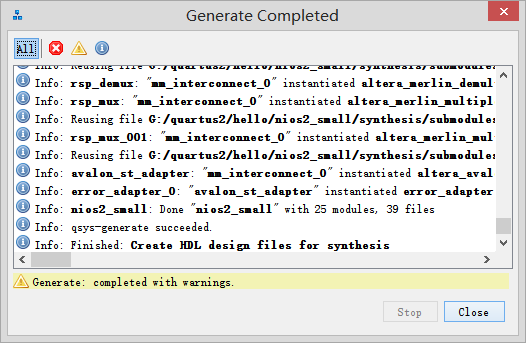

12.确定无错，点击 Generation 选项卡，点击 Generate，当出现“ generate complete”时，表示这个产生过程结束。
13.单击 close 后回到 Quartus 窗口，单击 File-New 下 Block Diagram/Schematic File，OK，回到 Quartus 窗口，双击空白处，在 Project 下单击所设计nios2_small
14.添加 qip 文件
点击菜单 Project-add/remove files in project,来到如下界面，点击右侧浏览按钮找到如图所示的 nios2_small.qip 文件，选择并点击 add 添加。

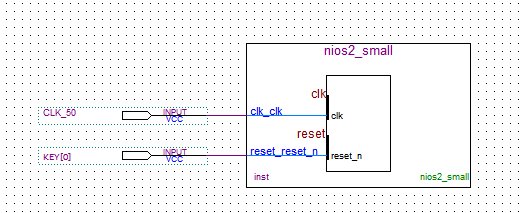

15.单击 OK,把这个电路符号放入原理图编辑窗口，保存为 hello.bdf，编译，进行引脚配置，再次编译
